RZ60S Kızılötesi Mesafe Sensörü (0-60 cm)

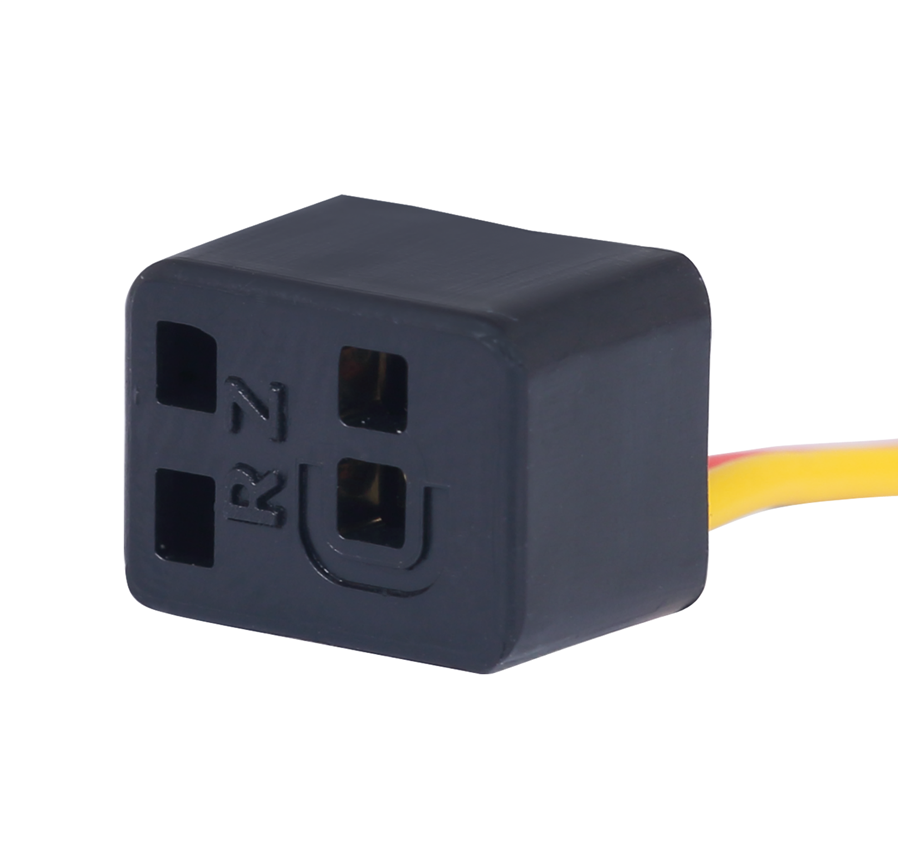

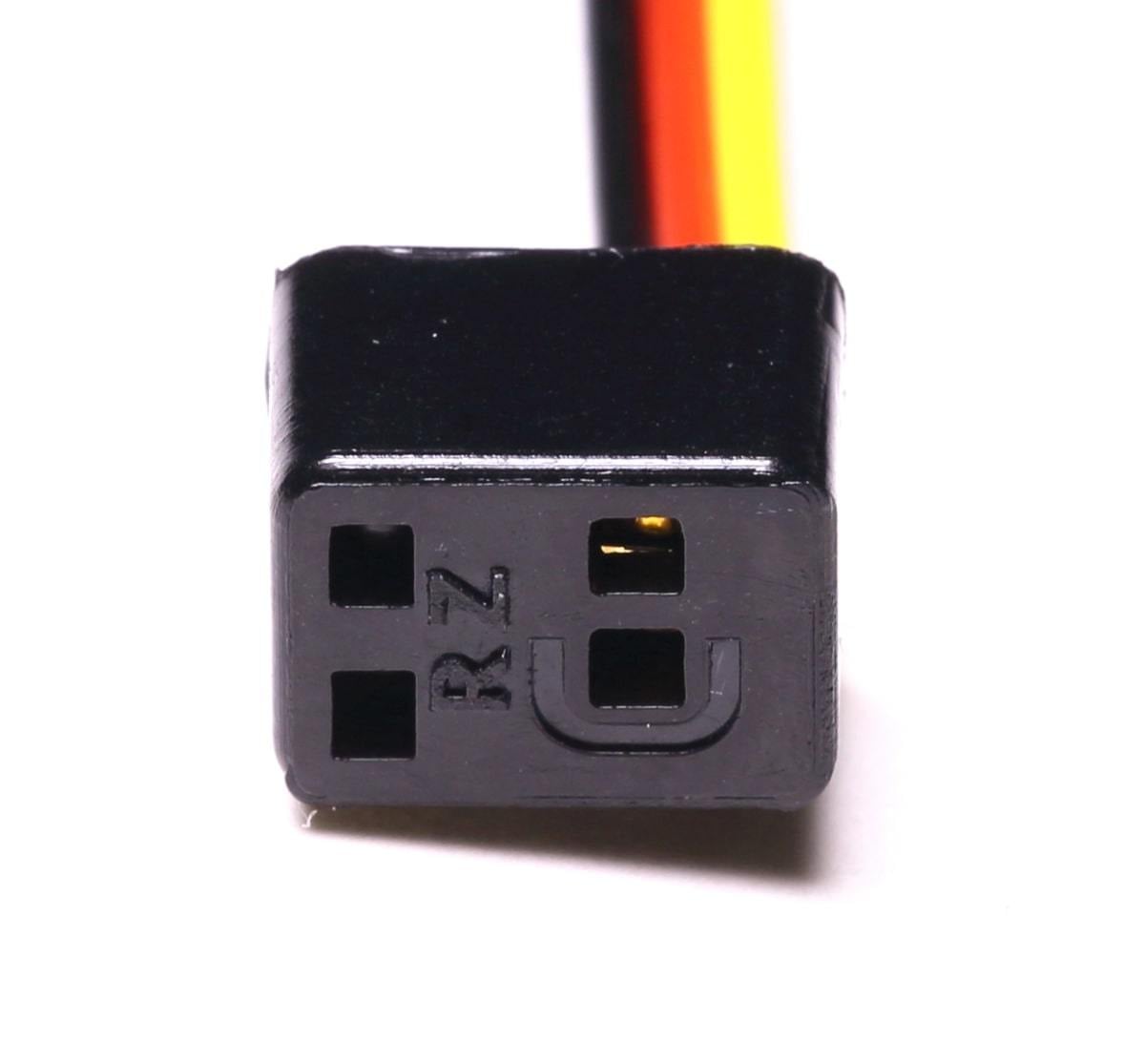

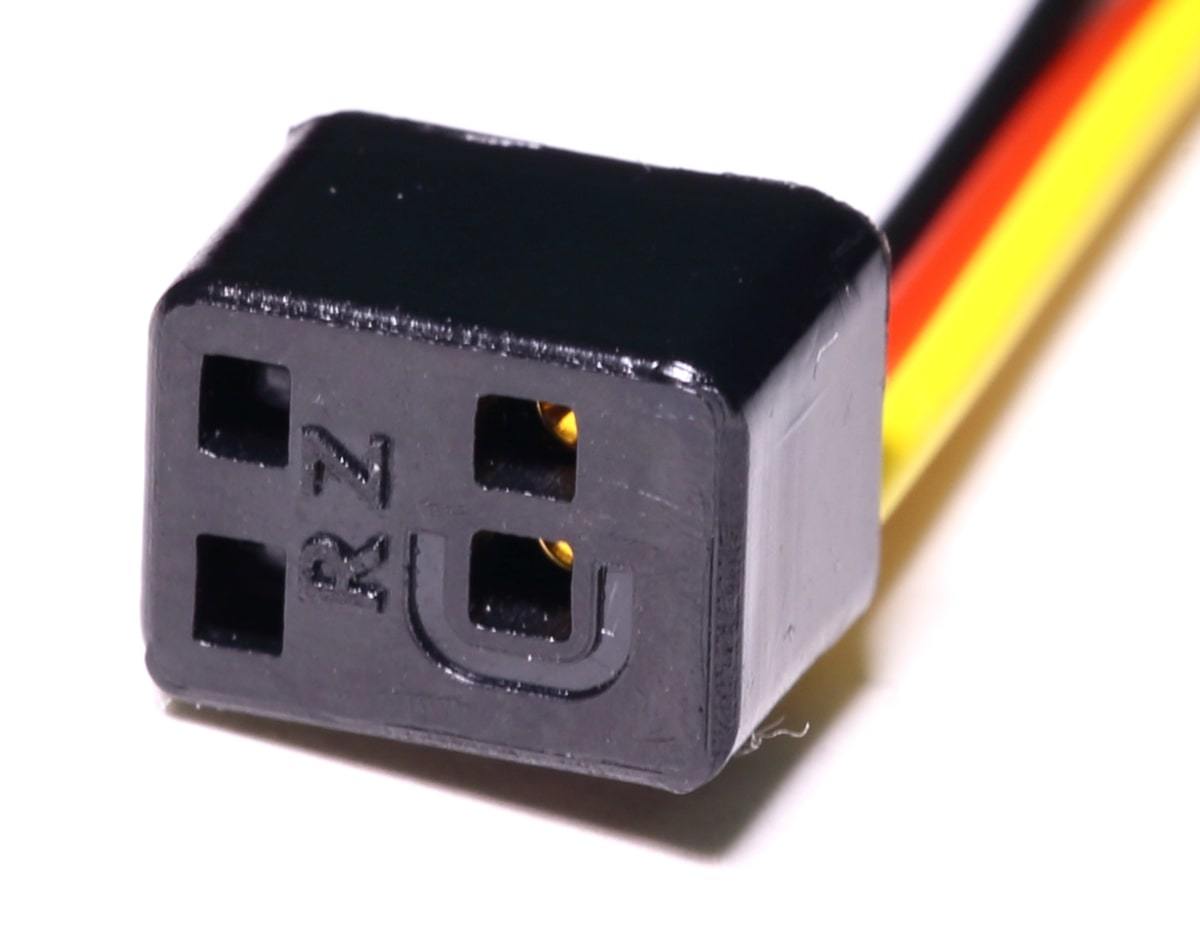

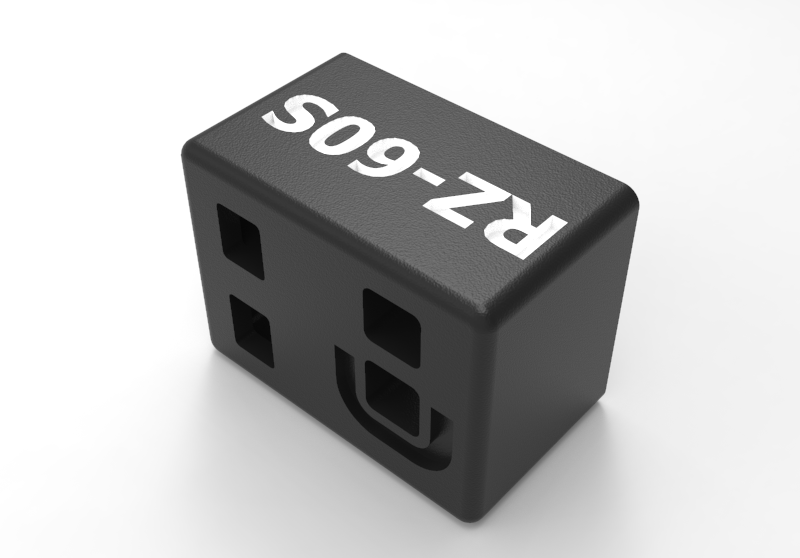

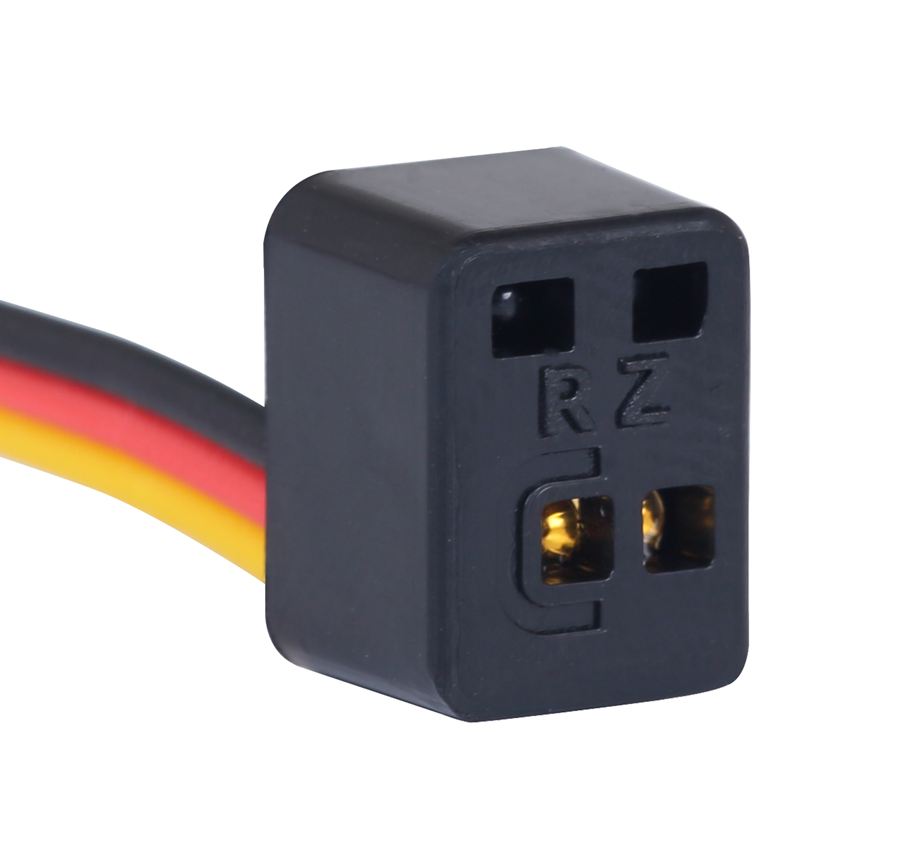

RZ60S Kızılötesi Mesafe Sensörü: 11 x 8 x 7 mm Gövdede 60 cm Algılama
RZ60S, Robotzade'nin Sumozade markasıyla ürettiği küçük boyutlu bir kızılötesi mesafe sensörüdür. Önündeki cismi 60 cm'ye kadar algılar ve bunu dijital bir sinyalle bildirir: cisim var ya da yok. Santimetre cinsinden mesafe değeri vermez; robotun "önümde rakip var mı" sorusuna hızlı ve net cevap verir.
11 x 8 x 7 mm'lik gövdesi, 0,5 ms tepki süresi ve yalnız 10 mA çekmesi sayesinde mini sumo robotlarda rakip algılama için tasarlandı. Nova, Jutsu ve Senju V2 Pro mini sumo robotlarımızda rakibi ve yönünü algılayan sensör budur. Çizgi izleyen robotlarda engel ya da kapı algılama, labirent robotları, cisim sayma ve basit otomasyon işlerinde de kullanılır.

Öne çıkan özellikler

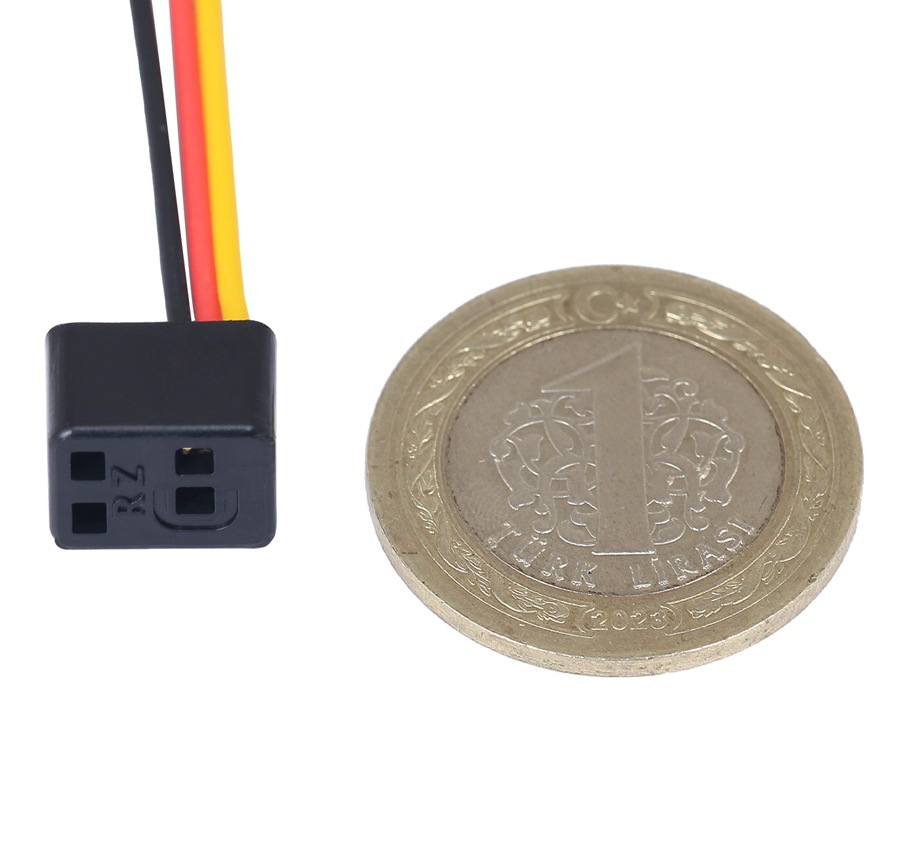

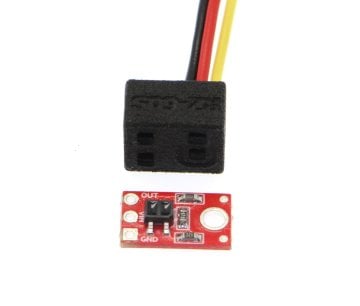

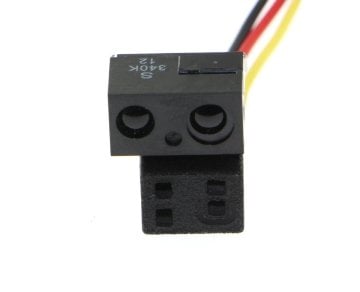

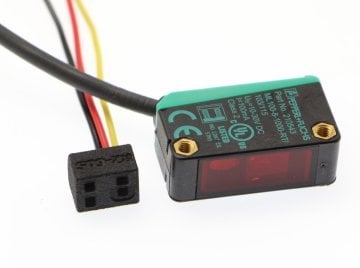

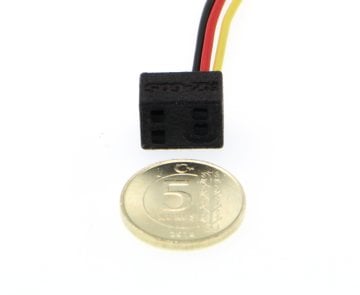

- Çok küçük gövde: 11 x 8 x 7 mm ölçüsüyle QTR-1A çizgi sensöründen bile küçüktür; 10 x 10 cm sınırlı mini sumo robotlarda öne ve yanlara birden fazla sensör yerleştirmeye yer bırakır.
- Hızlı tepki: 0,5 ms tepki süresi ve çift verici yapısı, hızlı dönen robotlarda rakibi kaçırma riskini azaltır.
- Doğrudan dijital çıkış: Ek devre elemanı ya da kütüphane gerekmez; sinyal ucu kartın bir girişine bağlanır ve tek satırla okunur.
- Durum LED'i ve ters voltaj koruması: Sensörün arkasındaki kırmızı LED cisim algılandığında yanar, montajda hizalamayı kolaylaştırır. Besleme uçları ters bağlanmaya karşı korumalıdır.
Teknik özellikler
| Model | RZ60S (Sumozade) |
| Sensör tipi | Kızılötesi, yansımalı cisim algılama |
| Algılama mesafesi | 60 cm'ye kadar (beyaz yüzeyde; koyu yüzeylerde daha kısa), ayarlanamaz |
| Görüş açısı | Yaklaşık 10 derece |
| Tepki süresi | 0,5 ms |
| Çalışma gerilimi | 5 V DC (en fazla 5,4 V) |
| Çalışma akımı | 10 mA |
| Çıkış | Dijital; cisim algılandığında LOW |
| Kablo renkleri | Kırmızı: +5 V · Siyah: GND · Sarı: sinyal çıkışı |
| Kablo | 20 cm, konnektörsüz (kablo ucu açık) |
| Gövde ölçüsü | 11 x 8 x 7 mm |

Bağlantı

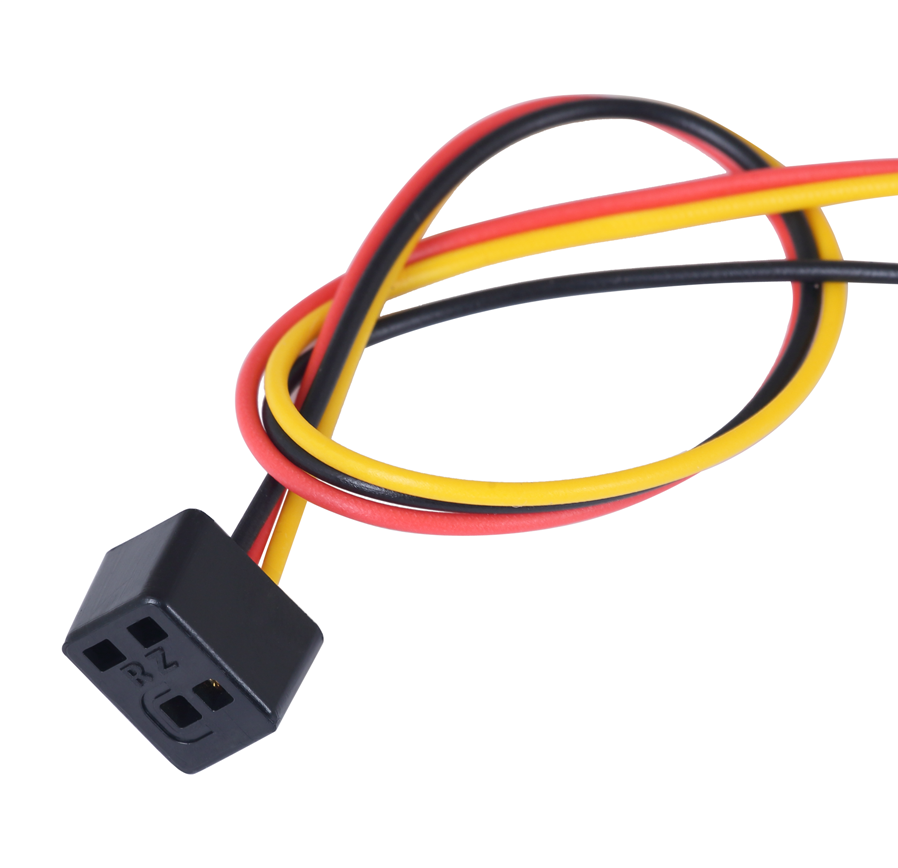

Sensörün 20 cm'lik kablosu konnektörsüz gelir, ucu açıktır; kartınıza göre uca konnektör takılır ya da kablo lehimlenir. Kablo sırası RedNova V2 kontrol kartının sensör girişleriyle aynıdır: siyah GND, kırmızı 5 V, sarı sinyal. Sensörü A0-A8 girişlerinden birine bağlayabilirsiniz; bu girişler analog adlı olsa da RZ60S'in sinyali digitalRead ile okunur. Arduino UNO ya da Nano kullanıyorsanız sarı kabloyu bir dijital pine (örnekte D2), kırmızıyı 5V'a, siyahı GND'ye bağlayın. Ek direnç gerekmez.
const int sensorPin = 2;
const int ledPin = 13;
void setup() {
pinMode(sensorPin, INPUT);
pinMode(ledPin, OUTPUT);
Serial.begin(9600);
}
void loop() {
if (digitalRead(sensorPin) == LOW) {
Serial.println("Cisim var");
digitalWrite(ledPin, HIGH);
} else {
Serial.println("Cisim yok");
digitalWrite(ledPin, LOW);
}
delay(20);
}
RedNova V2'de sensorPin değerini sensörü taktığınız girişe göre (ör. A0) değiştirmeniz yeterlidir. Elinizi sensörün önüne getirip çektiğinizde seri monitördeki yazının ve kart üzerindeki LED'in değiştiğini görmelisiniz. Örnek kodun orijinal dosyası: RZ60S Arduino kodu (TXT).
Montaj ve kullanım ipuçları
- Görüş açısı dar olduğu için sensör yalnız tam önündeki cismi görür. Mini sumoda rakibi yanlardan da yakalamak için ön ve yanlara birden fazla sensör yerleştirin.
- Besleme 5 V'tur; 6 V ve üstü sensörün içindeki entegrelere zarar verir. Pil gerilimini doğrudan sensöre vermeyin.
Birlikte kullanılabilecek ürünler
- RedNova V2 Robot Kontrol Kartı: 9 sensör girişi bu sensörün kablo sırasıyla aynıdır. Alternatif olarak Arduino Nano Klon.
- Pist kenarını görmek için alt sensör: QTR-1A Kızılötesi Sensör Çifti.
- Farklı menzil seçenekleri: 100 cm'ye kadar algılayan RZ100 Kızılötesi Mesafe Sensörü, kutu gövdeli FS80 Cisim Sensörü ve MZ80 Cisim Sensörü.
- RZ60S kullanan hazır robotlar: Nova, Jutsu ve Senju V2 Pro mini sumo robotları. Kendi robotunuzu kuracaksanız mini sumo robot yapımı ve malzeme listesi yazımıza bakın.
Sık sorulan sorular
RZ60S analog mı dijital mi?
Dijital çıkışlıdır. Cisim algılandığında sinyal LOW olur, cisim yokken HIGH kalır. Analog adlı pinlere (A0-A8) bağlansa bile değer digitalRead ile okunur.
Sensörü bağlamak için direnç ya da ek devre gerekir mi?
Hayır. Kırmızı kabloyu 5 V'a, siyahı GND'ye, sarıyı kartın bir girişine bağlamanız yeterlidir. Sinyal ucunda 5 V yerine 4 V civarında bir değer ölçmeniz normaldir: çıkıştaki koruma diyotu yaklaşık 0,45 V düşürür, değer yine lojik 1 olarak okunur.
Sensör 60 cm'yi görmüyor, arızalı mı?
60 cm beyaz yüzeyde ölçülen değerdir. Siyah ve mat cisimler ışığı soğurduğu için daha yakında algılanır; görüş açısı yaklaşık 10 derece olduğundan cisim tam karşıda olmalıdır. Kısa algılama genellikle arıza değil, yüzey ve açı etkisidir.
Robot cisim yokken de algılama yapıyor, ne yapmalıyım?
Sensörün kendi gövde parçalarınıza, bıçağa, zemine ya da yakındaki duvarlara bakmadığından emin olun ve arkadaki LED'i izleyerek hizalayın. Kodunuzdaki karşılaştırma ters yazılmışsa (cisim var için HIGH bekleniyorsa) robot tersine davranır; cisim var koşulu LOW olmalıdır.
Kalibrasyon gerekir mi, kaç volt verilir?
Kalibrasyon modu yoktur ve algılama mesafesi ayarlanamaz. 5 V ile çalışır; en fazla 5,4 V uygulanmalıdır, 6 V sensöre zarar verir.
