RZ100 Kızılötesi Mesafe Sensörü 0-100 cm

İlk yorumu siz yazın
Stok Kodu: 6FKKAN1JFW

RZ100 Kızılötesi Mesafe Sensörü: Mini sumo için 100 cm, ayarlanabilir algılama sınırı

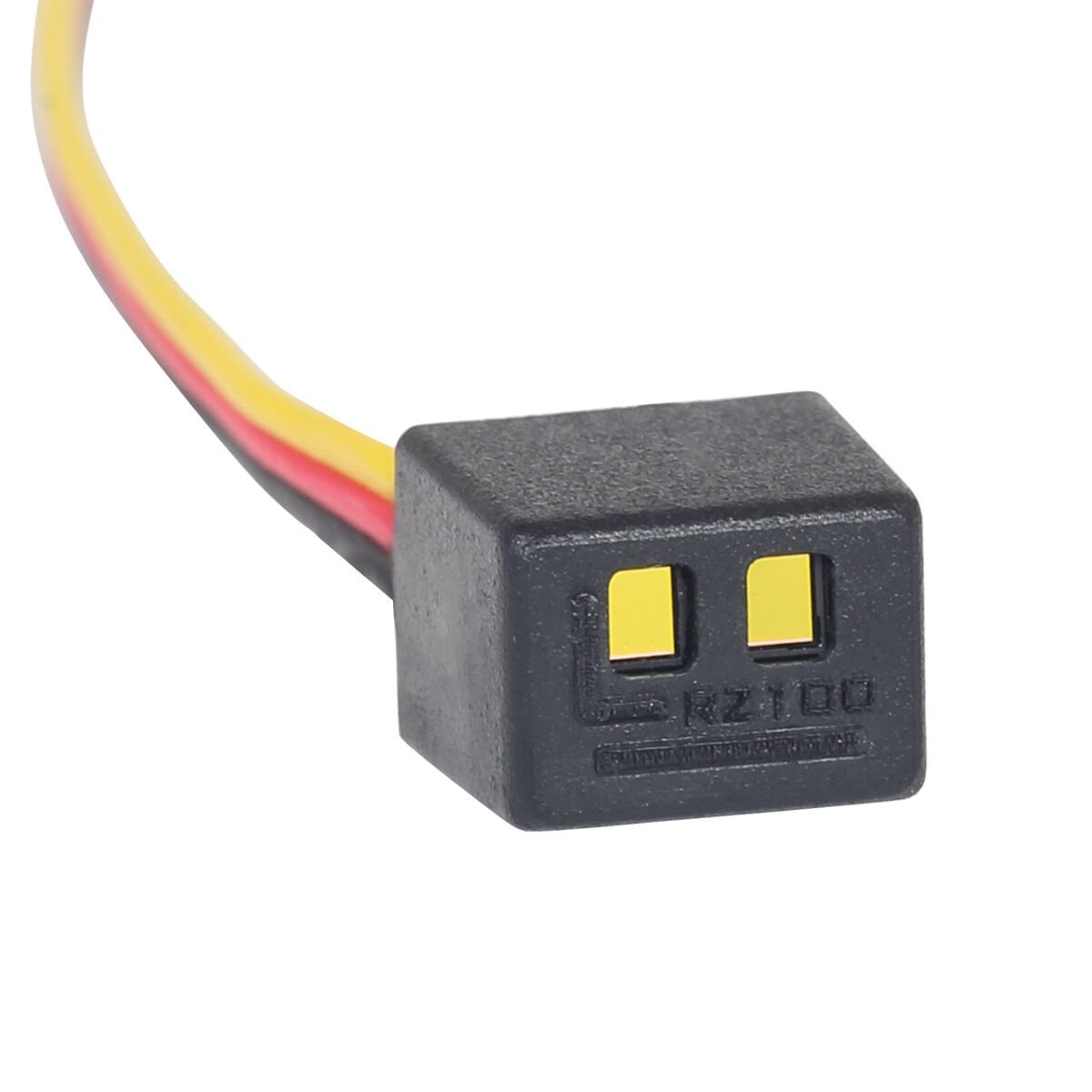

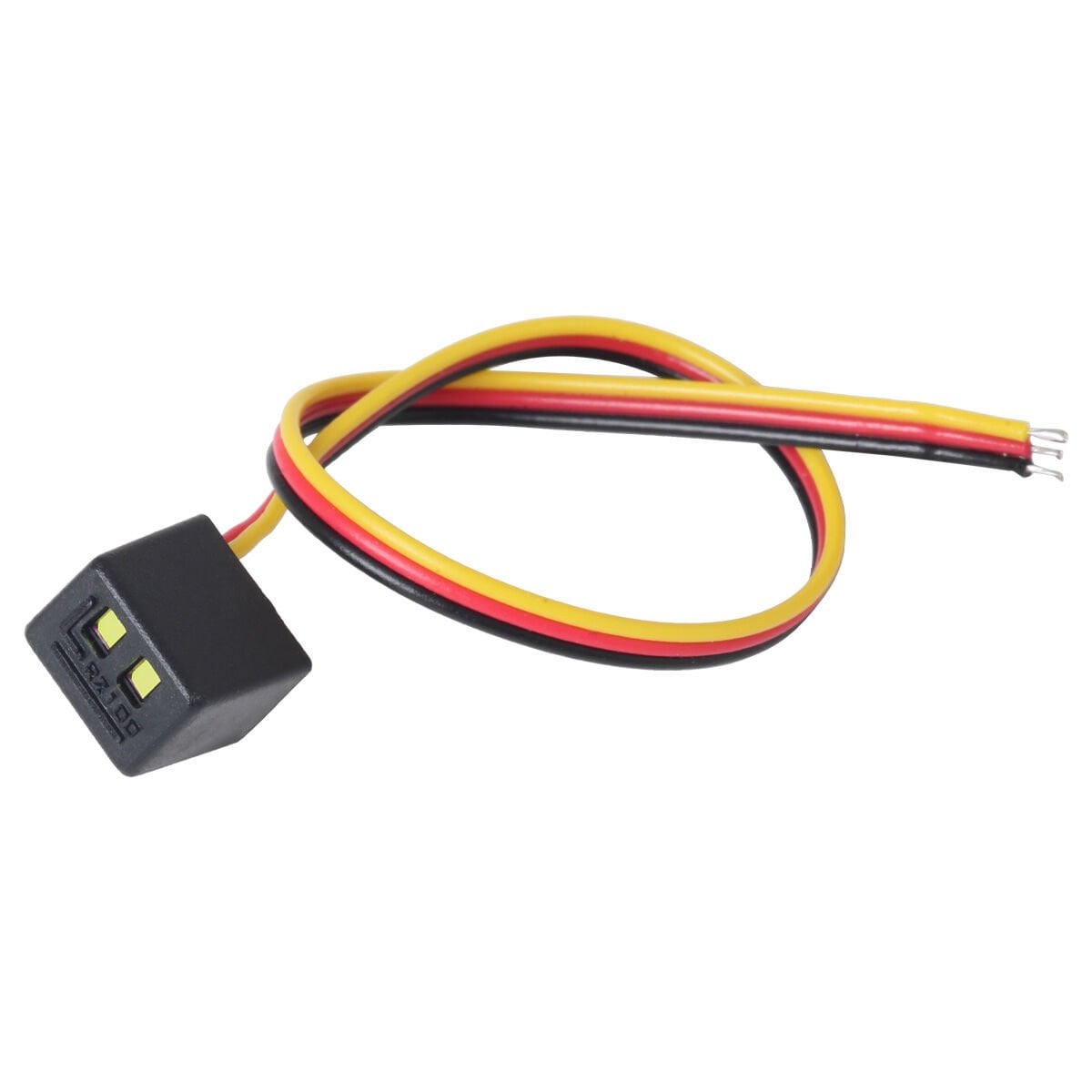

RZ100 kızılötesi mesafe sensörü, arka paneldeki ayar butonu ve ön yüzdeki iki algılama penceresi

RZ100, Robotzade'nin mini sumo markası Sumozade tarafından mini ve mikro sumo robotlar için tasarlanıp yerli olarak üretilen kızılötesi cisim sensörüdür. Yalnız 1 gram ağırlığındaki küçük gövdesiyle önündeki cismi 100 cm'ye kadar algılar ve var/yok bilgisini doğrudan dijital sinyal olarak verir. Arkadaki butonla algılama sınırını 10 cm'ye kadar kısaltabilir, rakibi pistin içinde ararken pist dışındaki hakemi, seyirciyi ya da duvarı görmesini engelleyebilirsiniz. 3,3 V ve 5 V ile dönüştürücü gerekmeden çalışır.

RZ100 mesafe sensörünün ölçülü görünümü ve siyah-beyaz yüzeylerde algılama farkı açıklaması

Öne çıkan özellikler

  • 100 cm algılama: Varsayılan görüş sınırı 100 cm'dir; rakibi pistin karşı ucundan fark etmeye yeter.
  • Butonla mesafe sınırı: Hedef cismi istediğiniz uzaklığa koyup arkadaki butona 2 saniye basılı tutunca sensör o mesafeyi hafızaya alır. Sınır 10 cm'ye kadar kısaltılabilir; trimpot çevirmek gerekmez.
  • Yüzeye daha az bağımlı: Siyah ve beyaz yüzeyler arasındaki algılama farkı 2 cm civarında tutulur. Kızılötesi sensörlerde siyah rakip genelde daha yakından görülür; RZ100 bu farkı ve açılı yüzeylerden kaynaklanan sapmayı küçültecek şekilde tasarlanmıştır.
  • Hızlı tepki: Tepki süresi 1,8 ms'dir.
  • Doğrudan dijital çıkış: Mikrodenetleyici analog değer işlemez, yalnız pinin durumuna bakar. Arka paneldeki mavi LED cisim algılandığı anda yanar, test sırasında ekrana bakmadan çalıştığını görürsünüz.
  • Küçük ve hafif: 1 gram ağırlık ve küçük gövde, ağırlık ve ölçü sınırı olan mini ve mikro sumo robotlarda birden fazla sensör kullanmaya yer açar.

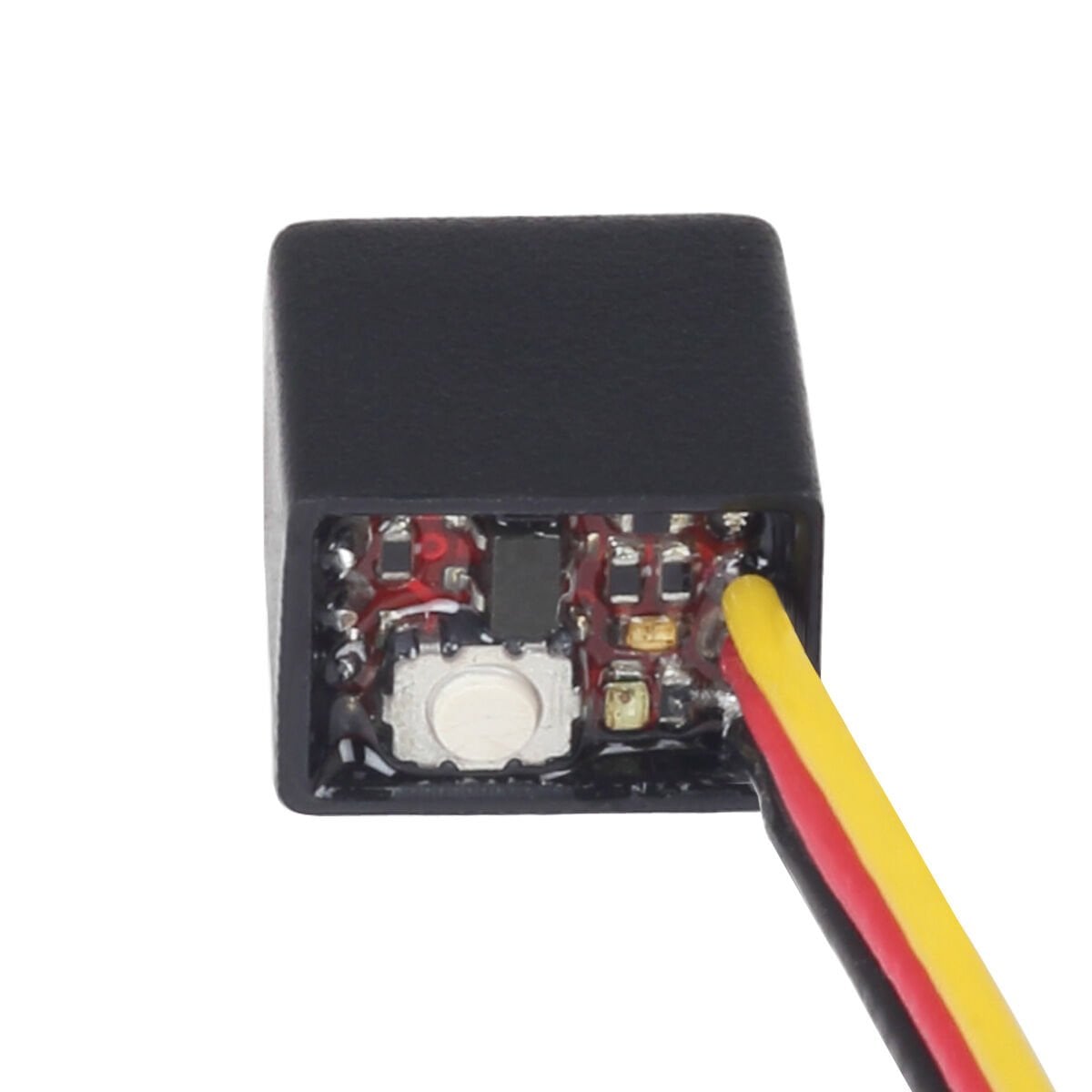

RZ100 arka panelindeki akıllı buton: 2 saniye basılı tutunca mesafe sınırı hafızaya alınır

Mesafe sınırı nasıl ayarlanır?

  1. Sensörü robota takıp besleyin.
  2. Algılamasını istediğiniz en uzak noktaya bir cisim koyun (en az 10 cm).
  3. Arkadaki butona 2 saniye basılı tutun; sensör bu mesafeyi sınır olarak kaydeder. Artık daha uzaktaki cisimleri görmez.
  4. Varsayılan 100 cm'ye dönmek için sensörün önünde hiçbir cisim yokken aynı işlemi tekrarlayın.

Teknik özellikler

Çalışma voltajı3,3-5 V
Çalışma akımı18-24 mA
Algılama mesafesi0-100 cm, butonla 10 cm'ye kadar kısaltılabilir
Tepki süresi1,8 ms
Sinyal tipiNPN, dijital lojik çıkış (0 ile besleme gerilimi arası)
En yüksek sinyal akımı20 mA

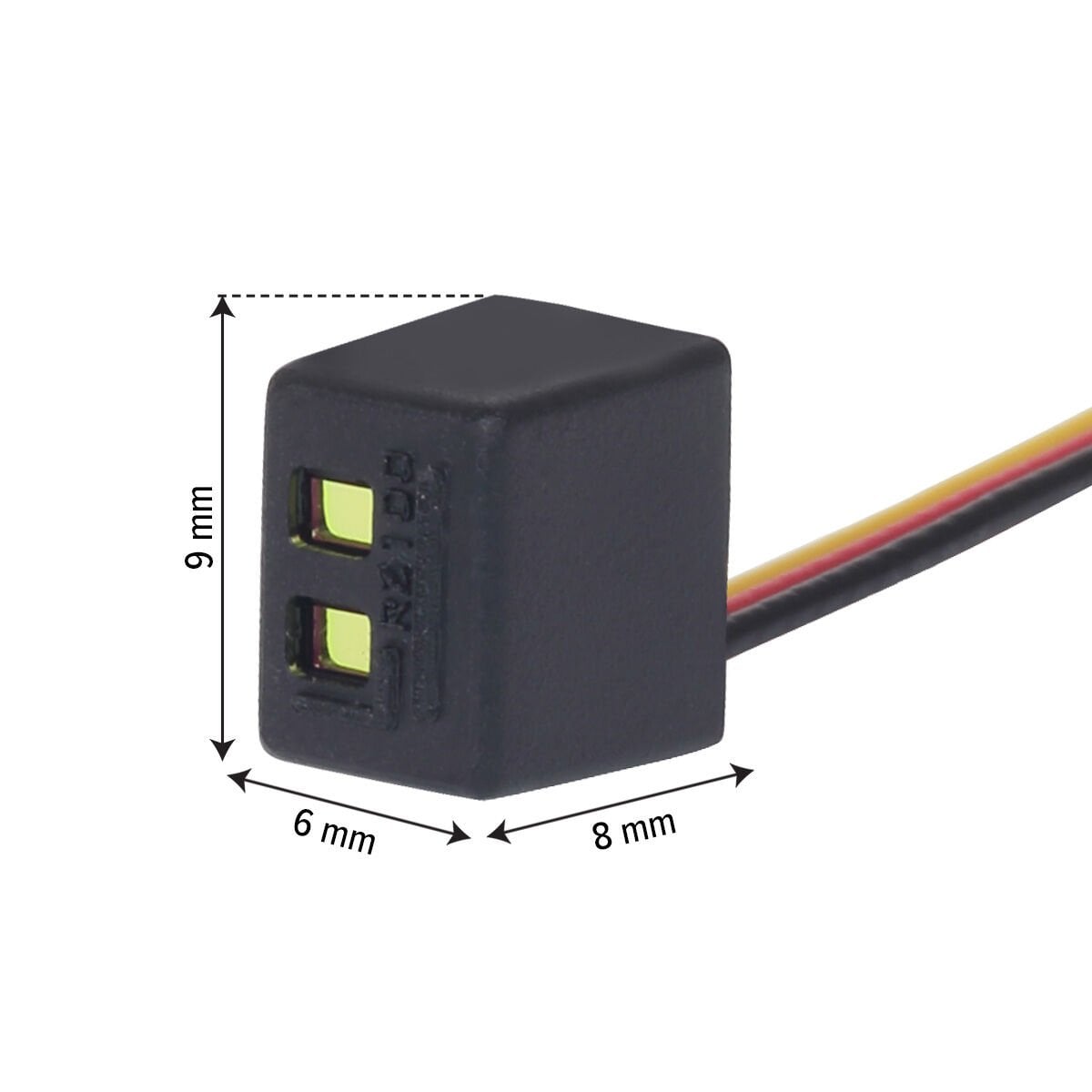

Boyutlar9 x 6 x 8 mm
Ağırlık1 g
Kablo12 cm, 3 telli (siyah, kırmızı, sarı), uçları açık
GöstergeArka panelde mavi durum LED'i

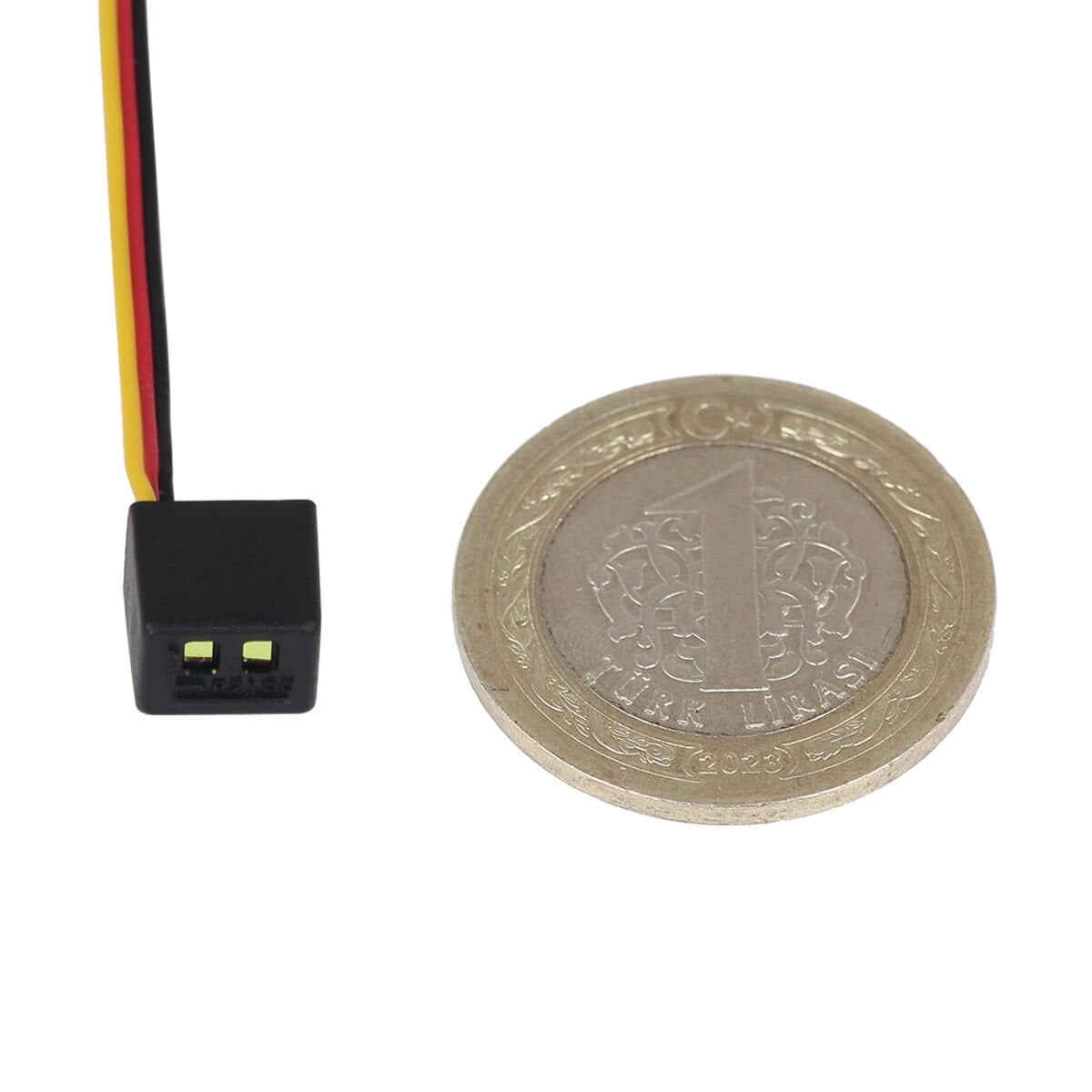

RZ100 kızılötesi mesafe sensörü teknik özellikler tablosu ve 1 TL ile boyut karşılaştırması

Bağlantı ve test

Kablonun uçları açıktır; mini sumo kartınızın sensör girişine lehimleyin ya da bir konnektör takın. Kırmızı tel besleme (+), siyah tel GND, sarı tel sinyal çıkışıdır. Arduino ile denerken sarı teli bir dijital pine bağlayıp aşağıdaki kodla durumu Seri Monitör'de (9600) izleyin; elinizi sensörün önüne getirdiğinizde değerin değiştiği an arkadaki mavi LED de yanmalıdır.

RZ100 bağlantı şeması: siyah tel GND, kırmızı tel 5V ya da 3.3V, sarı sinyal teli Arduino D2 ya da mini sumo kartının sensör girişi

const int RZ100 = 2;

void setup() {
  Serial.begin(9600);
  pinMode(RZ100, INPUT);
}

void loop() {
  Serial.println(digitalRead(RZ100));
  delay(100);
}

Cisim görüldüğünde okunan değeri (0 ya da 1) not edin ve robot kodunuzdaki koşulu buna göre yazın. Kodda kullanılan digitalRead komutu Arduino'nun resmi belgelerinde anlatılır.

Mini sumo robotta kullanım

Mini sumo robotlarda rakibi bulmak için genelde önde ve yanlarda birden fazla cisim sensörü kullanılır; öndekiler rakibin hangi tarafta olduğunu, yandakiler robotun hangi yöne döneceğini söyler. Sensörü gövdeye sabitlerken ön yüzdeki iki pencerenin önünü bıçak, kablo ya da vida kapatmamalıdır. Robotu masa üstünde değil, pistin üzerinde ve bıçağı takılı halde test edin; sensör algıladığında robotun beklenen yöne dönmüyorsa kodunuzdaki görme koşulunu tersine çevirin. Mini sumo malzemeleri ve kurulum adımları için mini sumo robot yapımı rehberimize bakabilirsiniz.

Uyumlu ürünler ve diğer sensörler

Sık sorulan sorular

RZ100 mesafeyi santimetre olarak ölçer mi?

Hayır. RZ100 bir cisim sensörüdür; ayarlanan sınırın içinde cisim olup olmadığını dijital sinyalle bildirir, uzaklığı sayı olarak vermez. Mesafeyi santimetre olarak okumak gerekiyorsa ölçüm yapan bir mesafe sensörü kullanılmalıdır.

Algılama mesafesini nasıl kısaltırım, eski haline nasıl dönerim?

Cismi istediğiniz uzaklığa koyup arkadaki butona 2 saniye basılı tutun; sınır 10 cm'ye kadar kısaltılabilir. Önünde hiçbir cisim yokken aynı işlemi tekrarlarsanız sınır varsayılan 100 cm'ye döner.

Sensör önünde cisim yokken sürekli algılıyor ya da robot ters tepki veriyor.

Önce sınırı pist çapına göre kısaltın; 100 cm'lik görüş pist dışındaki cisimleri de yakalayabilir. Robot cismi görünce kaçıyor ya da yanlış yöne dönüyorsa yazılımdaki sensör okuma koşulunu tersine çevirin (HIGH yerine LOW ya da tersi). Test yaparken robotu pistin üzerinde, havada ya da önü boş bir yönde deneyin.

Direnç ya da voltaj dönüştürücü gerekir mi?

Gerekmez. RZ100, 3,3 V ve 5 V ile doğrudan çalışır ve çıkışı dijital lojik seviyededir; kırmızı teli kartın 5V ya da 3.3V pinine, siyahı GND'ye, sarıyı bir dijital ya da analog pine bağlamanız yeterlidir. Besleme gerilimini 5 V'un üzerine çıkarmayın.

RZ60S ile RZ100 arasındaki fark nedir?

RZ60S 60 cm'ye kadar algılar. RZ100 100 cm'ye kadar görür, algılama sınırı arkadaki butonla 10 cm'ye kadar kısaltılabilir ve gövdesi daha küçüktür (RZ60S 11 x 8 x 7 mm, RZ100 9 x 6 x 8 mm).
