Arduino Nano Klon - USB Kablo Hediyeli - (USB Chip CH340)

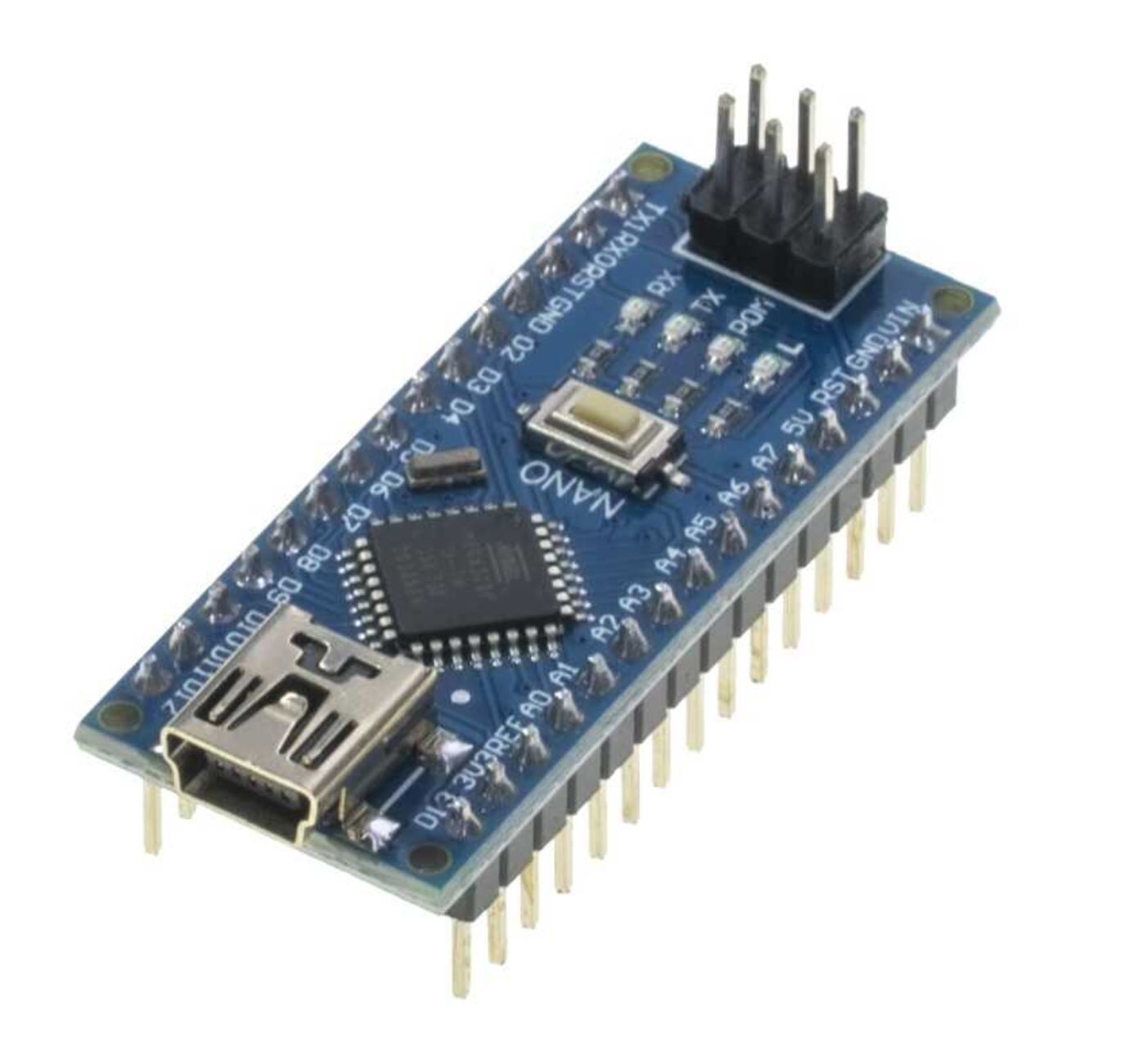

Arduino Nano Klon (CH340): Breadboard'a Takılan ATmega328P Kart

Bu ürün, Arduino Nano ile aynı pin dizilimine ve aynı ATmega328P mikrodenetleyiciye sahip uyumlu (klon) bir karttır. Orijinal karttan farkı USB-seri dönüştürücü çiptir: bu kartta CH340 kullanılır. Arduino IDE'de "Arduino Nano" seçilerek orijinal kart için yazılmış kodlar ve kütüphaneler aynen çalışır. Kartla birlikte mini USB kablo hediye olarak gelir.

Arduino UNO ile aynı çipi taşıdığı için UNO'da denediğiniz bir projeyi değiştirmeden küçültebilirsiniz. Küçük gövdesi ve iki sıra pini sayesinde breadboard'a doğrudan oturur; çizgi izleyen robot, taşınabilir sensör ve kutu içine sığması gereken projeler için tercih edilir.

Öne çıkan özellikler

• UNO ile aynı çip: ATmega328P, 16 MHz. Bellek ve hız UNO ile aynıdır.
• 8 analog giriş: UNO'daki 6 analog girişe ek olarak A6 ve A7 vardır.
• Breadboard uyumlu: Pinler iki sıra halindedir; kart breadboard'ın orta kanalına oturur ve iki yanda bağlantı için boş delik kalır.
• Mini USB ile programlama ve besleme: Aynı kablo hem kodu yükler hem de kartı besler.
• Dahili LED'ler ve reset tuşu: Güç (POW), TX/RX ve D13'e bağlı L LED'i ile kartın üstünde reset tuşu bulunur.

Arduino Nano pin dizilimi

Klon kartın pinleri orijinal Arduino Nano pinout ile birebir aynıdır:

• D0 (RX) ve D1 (TX): Seri haberleşme; USB bağlantısıyla ortaktır, kod yüklerken bu pinlere bağlı modülü ayırın.
• PWM: D3, D5, D6, D9, D10, D11 (LED parlaklığı, motor hızı).
• Harici kesme: D2 ve D3.
• SPI: D10 (SS), D11 (MOSI), D12 (MISO), D13 (SCK).
• I2C: A4 (SDA) ve A5 (SCL).
• A6 ve A7: Yalnız analog giriştir, dijital pin olarak kullanılamaz.
• Güç pinleri: VIN, 5V, 3V3, 2 adet GND, AREF ve RST.

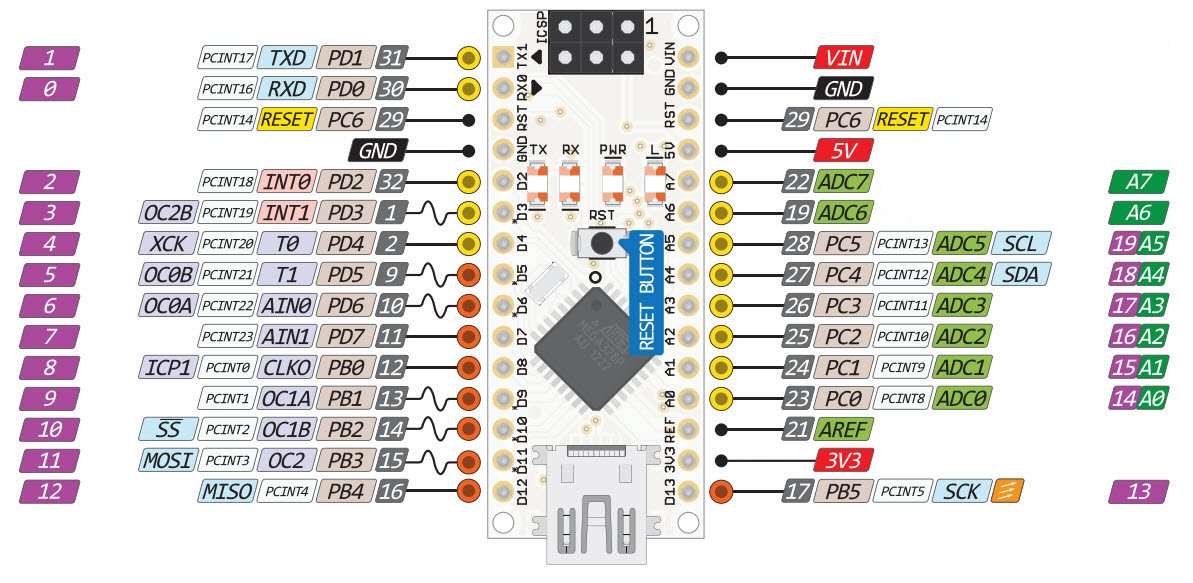

Kartı üstten, USB girişi solda olacak şekilde gösteren pin şeması. Pin adları kart üzerindeki baskıyla aynıdır.

Teknik özellikler

İlk kurulum

1. Arduino IDE'yi kurun, kartı mini USB kabloyla bilgisayara bağlayın.
2. Bilgisayar kartı tanımazsa CH340 sürücüsünü (CH340 driver, üretici WCH'nin CH341SER paketi) kurun. Güncel Windows, macOS ve Linux sürümlerinin çoğu bu çipi kendiliğinden tanır.
3. Araçlar menüsünden Kart: "Arduino Nano", İşlemci: "ATmega328P" ve CH340 görünen portu seçin.
4. Yükleme sırasında "not in sync" hatası alırsanız İşlemci olarak "ATmega328P (Old Bootloader)" seçip tekrar deneyin.

CH340 USB-seri çip datasheet'i (PDF)

İlk devre: LED ve buton bağlantısı

Kurulumu doğruladıktan sonra breadboard üzerinde ilk devreyi kurabilirsiniz: LED, 220 ohm dirençle D9 pinine; buton D2 ile GND arasına bağlanır. Butonda harici direnç gerekmez, kart içindeki pull-up direnci kodla açılır.

const int LED = 9;
const int BUTON = 2;

void setup() {
  pinMode(LED, OUTPUT);
  pinMode(BUTON, INPUT_PULLUP);
}

void loop() {
  if (digitalRead(BUTON) == LOW) {
    digitalWrite(LED, HIGH);
  } else {
    digitalWrite(LED, LOW);
  }
}

Butona basılıyken LED yanar. D9 bir PWM pini olduğu için aynı devrede analogWrite(9, 128) ile LED parlaklığını da ayarlayabilirsiniz.

Kutu içeriği

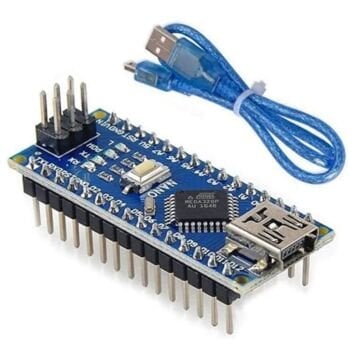

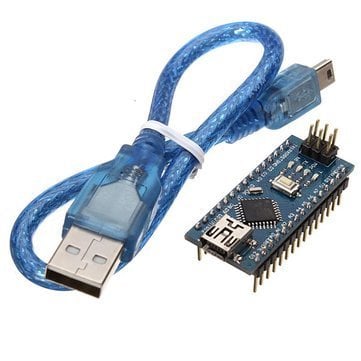

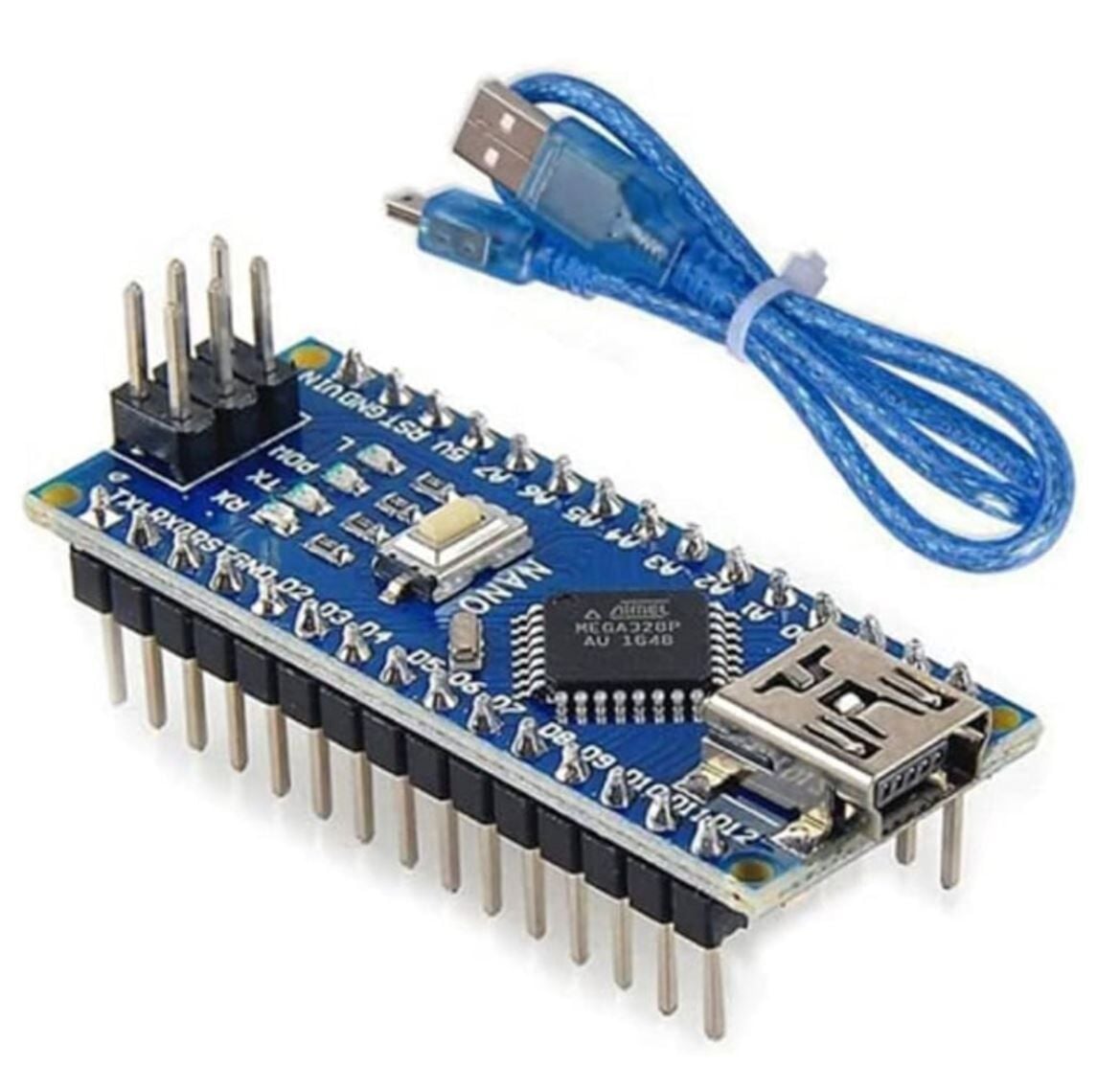

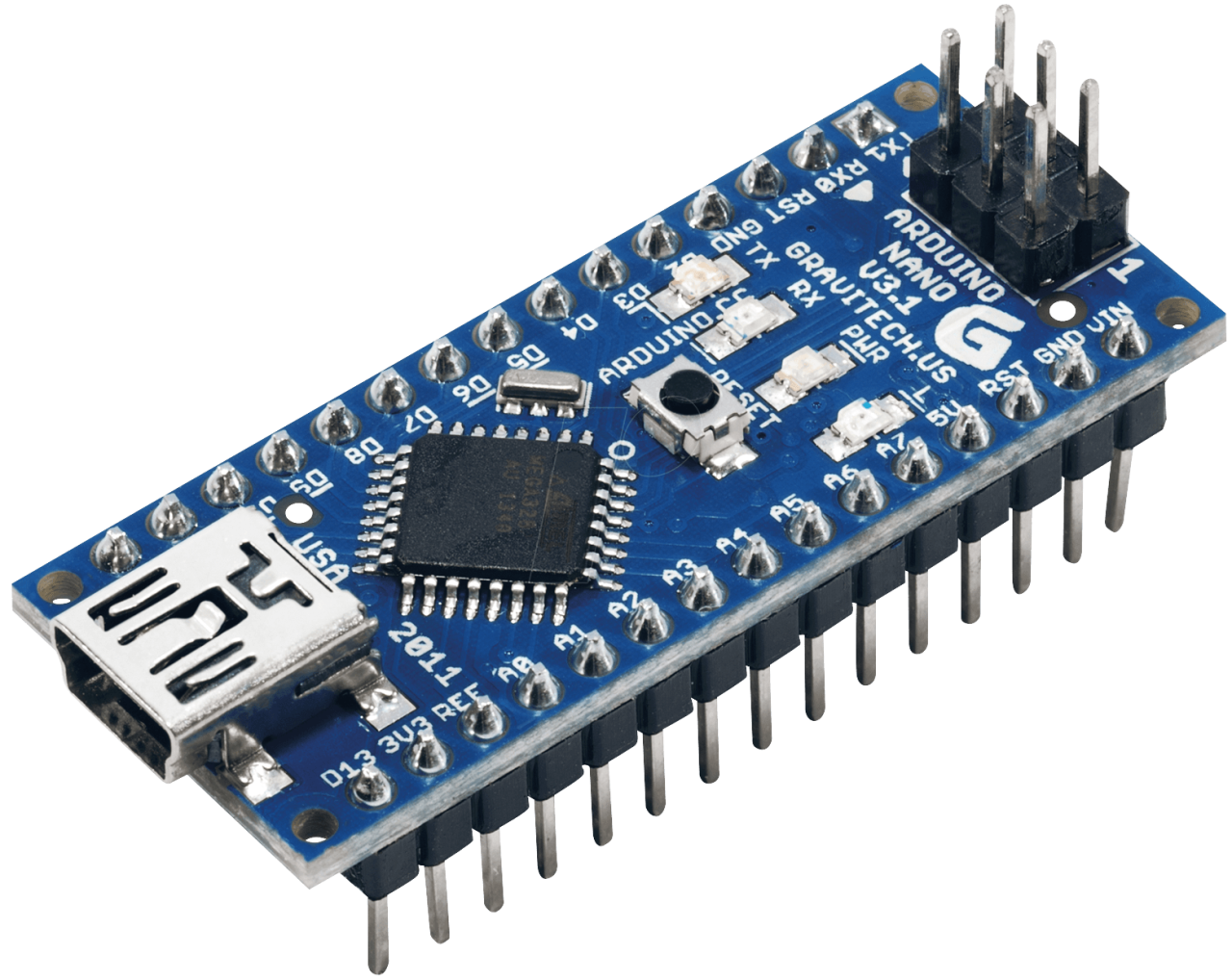

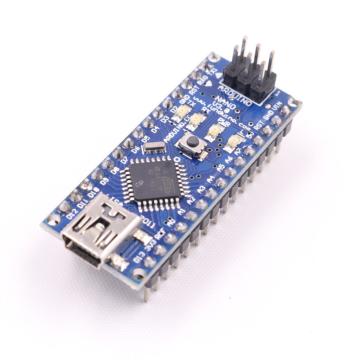

• 1 adet Arduino Nano klon kart (CH340)
• 1 adet mini USB kablo (hediye)

Uyumlu ürünler

• Sensör ve servo bağlantısını kolaylaştıran Arduino Nano sensör shield
• Step motorlu CNC ve çizici projeleri için Arduino Nano CNC shield
• Daha büyük gövde ve dişi pin başlıkları isteyenler için Arduino UNO R3 klon (CH340); diğer kartlar Arduino kartları kategorisinde
