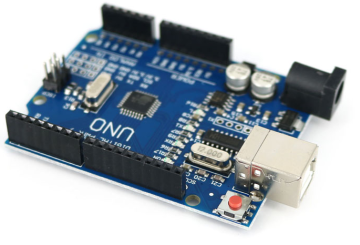

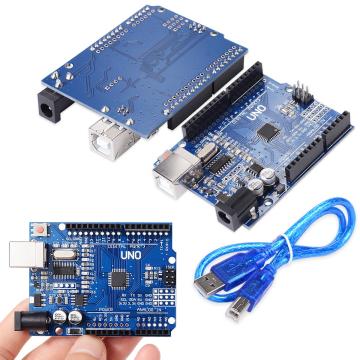

Arduino UNO R3 Klon USB Kablo Hediyeli - (USB Chip CH340)

Arduino UNO R3 Klon (CH340): ATmega328P Geliştirme Kartı

Bu ürün, Arduino UNO R3 ile aynı pin dizilimine ve aynı ATmega328P mikrodenetleyiciye sahip uyumlu (klon) bir karttır. Arduino IDE'de "Arduino Uno" seçilerek orijinal kart için yazılmış kodlar, kütüphaneler ve shield'ler aynen kullanılır. Orijinalden farkları USB bağlantısının CH340 çipiyle yapılması ve işlemcinin SMD (yüzey montaj) kılıfta olmasıdır. Kartla birlikte USB kablo hediye olarak gelir.

Arduino UNO, elektronik ve kodlamaya başlayanların ilk kartıdır: LED yakmaktan sensör okumaya, motor sürmekten robot yapmaya kadar çoğu örnek ve ders bu kart üzerinden anlatılır. Okul ve atölye setlerinde de aynı kart kullanılır.

Öne çıkan özellikler

• Orijinalle aynı çip ve pinler: ATmega328P, 16 MHz; 14 dijital ve 6 analog pin, UNO R3 dizilimi.

• Ek güç pinleri: Klon kartta kristalin yanında 4 GND, 2 adet 5V, 2 adet 3.3V ile RX/TX ve SCL/SDA çıkışı veren ek pin delikleri vardır. Birden çok sensörü beslerken breadboard'a gerek kalmadan ek güç noktası sağlar.

• Dişi pin başlıklarının yanında lehim delikleri: Sette gelen erkek pin başlıkları buraya lehimlenerek kalıcı bağlantı yapılabilir.

• USB veya DC jak ile besleme: USB kablo hem kodu yükler hem kartı besler; harici güç için DC jak kullanılır.

• Shield uyumlu: Kart ölçüsü ve delik yerleri UNO standardındadır, UNO shield'leri doğrudan takılır.

Arduino UNO pin dizilimi

• D0 (RX) ve D1 (TX): Seri haberleşme; USB ile ortaktır, kod yüklerken bu pinlere bağlı modülü ayırın.

• PWM: D3, D5, D6, D9, D10, D11.

• Harici kesme: D2 ve D3.

• SPI: D10 (SS), D11 (MOSI), D12 (MISO), D13 (SCK).

• I2C: A4 (SDA) ve A5 (SCL); aynı hatlar dijital pin sırasının başındaki SDA ve SCL pinlerinde de vardır.

• Dahili LED: D13'e bağlı L LED'i.

• Güç pinleri: IOREF, RESET, 3.3V, 5V, 2 adet GND, VIN ve AREF.

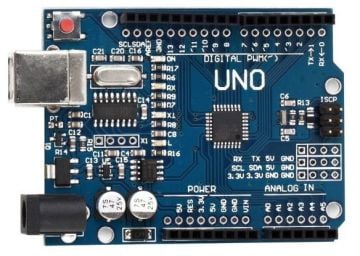

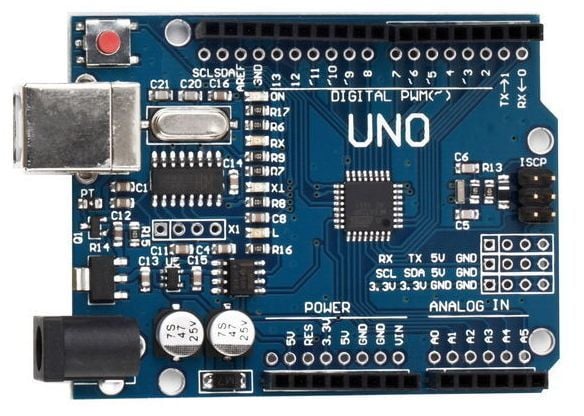

Kartı üstten, USB girişi solda olacak şekilde gösteren şema. Klon kartta IOREF pininin yanında "5V" yazar; işlevi aynıdır.

Teknik özellikler

MikrodenetleyiciATmega328P (SMD), 16 MHzUSB-seri çipCH340USB girişiUSB-BÇalışma voltajı5 VGiriş voltajı (DC jak, VIN)7-12 V önerilen, 6-20 V sınırDijital giriş/çıkış14 (6'sı PWM)Analog giriş6 (A0-A5, 10 bit)Pin başına akım20 mA önerilen, 40 mA mutlak sınır3.3V pini50 mABellek32 KB Flash (bir kısmı önyükleyiciye ayrılır), 2 KB SRAM, 1 KB EEPROMKart ölçüsü68,6 x 53,4 mm (UNO standardı)

İlk kurulum

1. Arduino IDE'yi kurun ve kartı USB kabloyla bilgisayara bağlayın.

2. Bilgisayar kartı tanımazsa CH340 sürücüsünü (CH340 driver, üretici WCH'nin CH341SER paketi) kurun. Güncel Windows, macOS ve Linux sürümlerinin çoğu bu çipi kendiliğinden tanır.

3. Araçlar menüsünden Kart: "Arduino Uno" ve CH340 olarak görünen portu seçin. Uno için işlemci seçimi yoktur; Nano seçilirse kod yüklenmez.

4. Dosya, Örnekler, 01.Basics, Blink örneğini yükleyin. Kart üzerindeki L LED'i saniyede bir yanıp sönüyorsa kurulum tamamdır.

CH340 USB-seri çip datasheet'i (PDF)

void setup() {
pinMode(13, OUTPUT);
}

void loop() {
digitalWrite(13, HIGH);
delay(1000);
digitalWrite(13, LOW);
delay(1000);
}

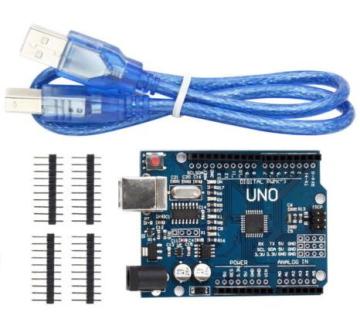

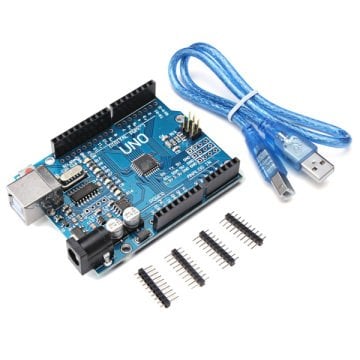

Kutu içeriği

• 1 adet Arduino UNO R3 klon kart (CH340)

• 4 adet erkek pin başlığı

• 1 adet USB A-B kablo (hediye)

Uyumlu ürünler

• Sensör ve servoları 3 pinli soketlerle bağlamak için Arduino Uno sensör shield

• Step motorlu CNC ve çizici projeleri için Arduino UNO CNC Shield V3

• Kartı korumak için Arduino UNO R3 şeffaf pleksi kutu

• Sensör ve parçalarıyla başlamak isteyenler için Arduino Uno başlangıç seti

• İşlemcisi soket üzerinde (DIP) model isteyenler için Arduino Uno R3 DIP; küçük projeler için Arduino Nano klon. Tüm kartlar Arduino kartları kategorisinde.

Sık sorulan sorular

Orijinal Arduino UNO'dan farkı ne?

Mikrodenetleyici, pin dizilimi ve kart ölçüsü aynıdır. Klon kartta USB bağlantısı CH340 çipiyle yapılır ve ATmega328P işlemci SMD kılıftadır, yani karta lehimlidir ve sökülüp değiştirilemez. Kod, kütüphane ve shield'ler iki kartta da aynı şekilde çalışır.

Bilgisayar kartı görmüyor ya da "stk500" hatası alıyorum.

CH340 sürücüsünü kurup bilgisayarı yeniden başlatın, Kart olarak "Arduino Uno" ve doğru portu seçin. Karta bağlı jumper kablo ve modülleri sökün, farklı bir USB kabloyla ve mümkünse başka bir bilgisayarda deneyin. Kartta güç ışığı yanıyorsa sorun çoğunlukla sürücü, port veya kablodadır.

Kart Pardus ile çalışır mı?

Çalışır; ancak Pardus'taki eski Arduino IDE 1.8 sürümünde yükleme hatası daha sık görülebilir. Güncel Arduino IDE kullanın, sorun sürerse kartı başka bir bilgisayarda deneyip sonucu destek ekibine iletin.

Pilimi ters bağladım, kart çalışmıyor.

Besleme ters bağlandığında kart üzerindeki entegreler zarar görür ve kartın değişmesi gerekir. Pili bağlamadan önce artı ve eksi uçları kontrol edin.
