Arduino Uno Başlangıç Seti - 100 Parça

Arduino Uno Başlangıç Seti: UNO R3 Kart ve 100 Parça

Arduino Uno başlangıç seti, Arduino UNO R3 uyumlu kartı ve ilk devreleri kurmak için gereken temel arduino parçalarını tek kutuda toplar. Sette kartı bilgisayara bağlayan USB kablo, mini breadboard, 20 LED, 40 direnç, butonlar, buzzer, 7 segment display ve HC-SR04 ultrasonik mesafe sensörü dahil toplam 100 parça var. Lehim gerektirmeyen bu arduino uno set, kodlamaya ve elektroniğe yeni başlayanlar ve öğrenciler için hazırlanmıştır; parçalar breadboard'a takılarak kurulur.

Set, özel korunaklı baskılı karton kutusunda gönderilir.

Yalnız kartı arıyorsanız Arduino UNO R3 (CH340) kartına, daha fazla sensör ve modül içeren bir set için Arduino Süper Başlangıç Seti 2026 sayfasına bakabilirsiniz.

Setteki Arduino UNO kart

Kart, orijinal Arduino UNO R3 ile aynı ATmega328P mikrodenetleyiciye ve aynı pin dizilimine sahip uyumlu (klon) bir karttır. USB bağlantısı CH340 çipiyle yapılır, işlemci SMD kılıftadır. Arduino IDE'de "Arduino Uno" seçilir; orijinal kart için yazılmış örnek kodlar, kütüphaneler ve UNO shield'leri aynen çalışır. Kartın ayrıntılı tanıtımı Arduino UNO R3 klon (CH340) sayfasında. Yalnız kart arıyorsanız Uno, Nano ve Mega modellerini Arduino Kartları kategorisinde karşılaştırabilirsiniz.

Setteki kartın pin dizilimi. Klon kartta IOREF pininin yanında "5V" yazar; işlevi aynıdır.

Teknik özellikler

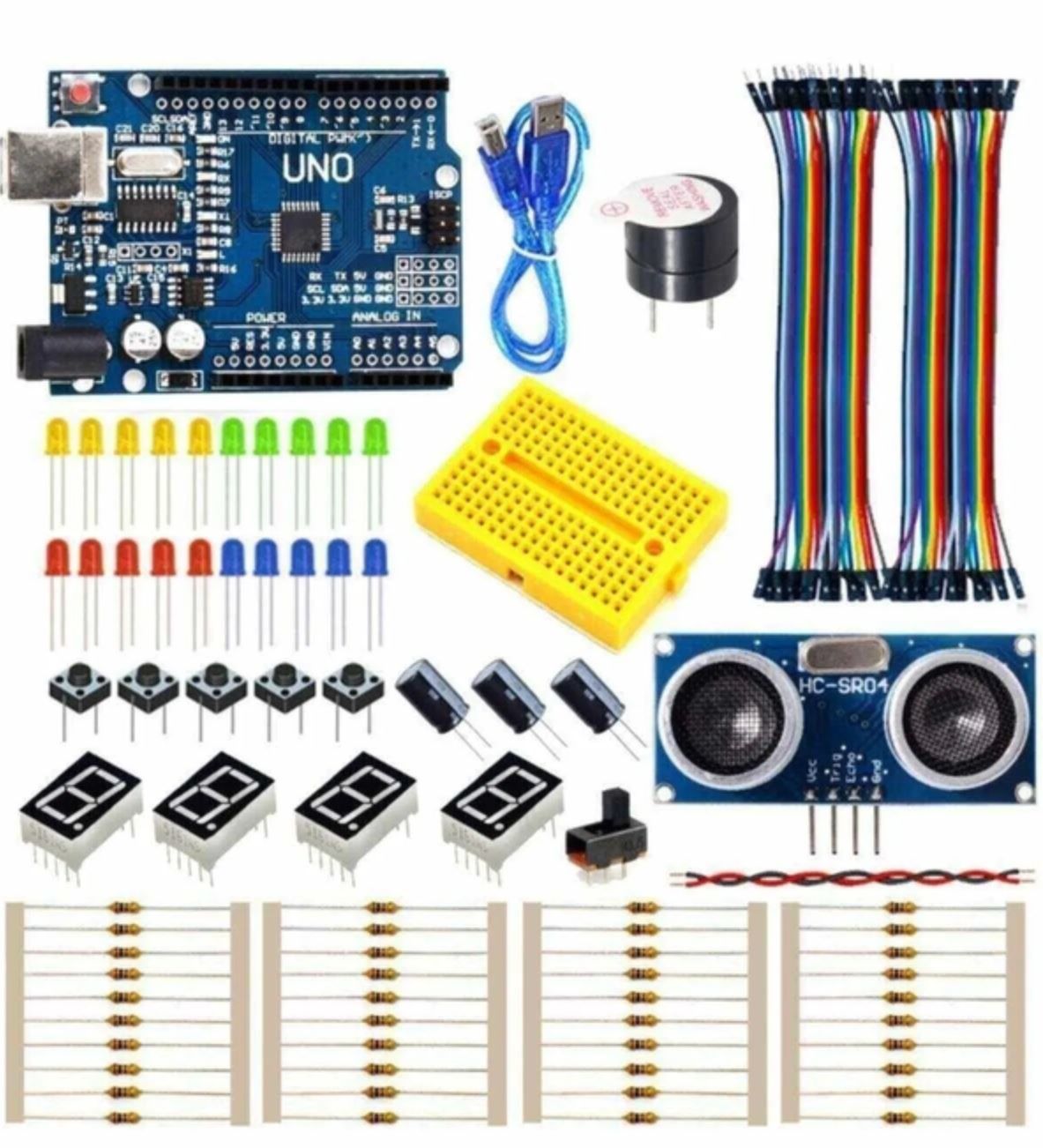

Kutu içeriği

• 1 adet Arduino UNO R3 klon kart (CH340)
• 1 adet USB A-B programlama kablosu
• 1 adet HC-SR04 ultrasonik mesafe sensörü
• 1 adet mini breadboard
• 10 adet dişi-dişi jumper kablo (20 cm)
• 10 adet erkek-erkek jumper kablo (20 cm)
• 5 sarı, 5 kırmızı, 5 mavi, 5 yeşil LED (5 mm)
• 1 adet 5 V aktif buzzer (gerilim verilince kendi sesini çıkarır)
• 5 adet buton
• 3 adet elektrolitik kondansatör (en sık kullanılan değerlerden, karışık)
• 4 adet tek haneli 7 segment display (ortak katot)
• 1 adet mini sürgülü açma/kapama anahtarı
• 2 adet 10 cm montaj kablosu
• 10 adet 220 Ω direnç
• 10 adet 330 Ω direnç
• 10 adet 1 kΩ direnç
• 10 adet 10 kΩ direnç

Bu setle neler yapılır?

• LED projeleri: Yanıp sönen LED, yürüyen ışık, trafik lambası. 220 Ω ve 330 Ω dirençler LED'leri korumak içindir.
• Butonla kontrol: Butona basınca yanan LED, sayaç, refleks oyunu. 10 kΩ direnç butonun okunan değerini sabit tutar.
• 7 segment display: 0-9 sayan sayaç, elektronik zar, geri sayım.
• Sesli uyarı: Aktif buzzer ile alarm ve bip sesi. Aktif buzzer tek tonda öter; farklı notalarla melodi çalmak için pasif buzzer gerekir.
• Mesafe ölçümü: HC-SR04 ile 2-400 cm arası mesafe ölçer ve park sensörü.

İlk proje: mesafe alarmı

Setteki sensör, buzzer ve bir LED ile cisim yaklaştıkça sıklaşan bir park sensörü kurulur. Parçaları breadboard'a takın, bağlantıları erkek-erkek jumper kablolarla şemadaki gibi yapın. Kütüphane gerekmez.

const int TRIG = 9;
const int ECHO = 10;
const int BUZZER = 8;
const int LED = 7;

void setup() {
  pinMode(TRIG, OUTPUT);
  pinMode(ECHO, INPUT);
  pinMode(BUZZER, OUTPUT);
  pinMode(LED, OUTPUT);
}

void loop() {
  digitalWrite(TRIG, LOW);
  delayMicroseconds(2);
  digitalWrite(TRIG, HIGH);
  delayMicroseconds(10);
  digitalWrite(TRIG, LOW);

  long sure = pulseIn(ECHO, HIGH, 30000);
  int mesafe = sure / 58;
  if (sure == 0) mesafe = 100;
  mesafe = constrain(mesafe, 5, 100);
  int bekleme = map(mesafe, 5, 100, 50, 1000);

  digitalWrite(LED, HIGH);
  digitalWrite(BUZZER, HIGH);
  delay(50);
  digitalWrite(BUZZER, LOW);
  digitalWrite(LED, LOW);
  delay(bekleme);
}

HC-SR04 datasheet'ini indir (PDF, İngilizce)

İlk kurulum

1. Arduino IDE'yi kurun, kartı setteki USB kabloyla bağlayın; bilgisayar tanımazsa CH340 sürücüsünü kurun.
2. Araçlar menüsünden Kart: "Arduino Uno" ve CH340 olarak görünen portu seçin. Nano seçilirse kod yüklenmez.
3. Dosya, Örnekler, 01.Basics, Blink örneğini yükleyin; karttaki L LED'i yanıp sönüyorsa kurulum tamamdır.

Uyumlu ürünler ve sonraki adım

• Sensörü breadboard'suz, doğrudan karta bağlamak için dişi-erkek jumper kablo
• Kartı bilgisayarsız, 9 V pille çalıştırmak için 9 V pil barrel dönüştürücü kablo (pil dahil değildir)
• Kartı korumak için Arduino UNO R3 şeffaf pleksi kutu
• Hareketli projeler için SG90 servo motor; ek sensör için HC-SR04 ultrasonik sensör
• Sıcaklık, nem, ışık ve ses sensörleriyle daha geniş bir arduino kit isteyenler için Arduino Süper Başlangıç Seti; diğer seçenekler Arduino setleri kategorisinde
