2x16 LCD Ekran - I2C Lehimli Mavi Display

I2C LCD Ekran 2x16: Arduino'ya 4 Kabloyla Bağlanan Mavi Karakter Ekran

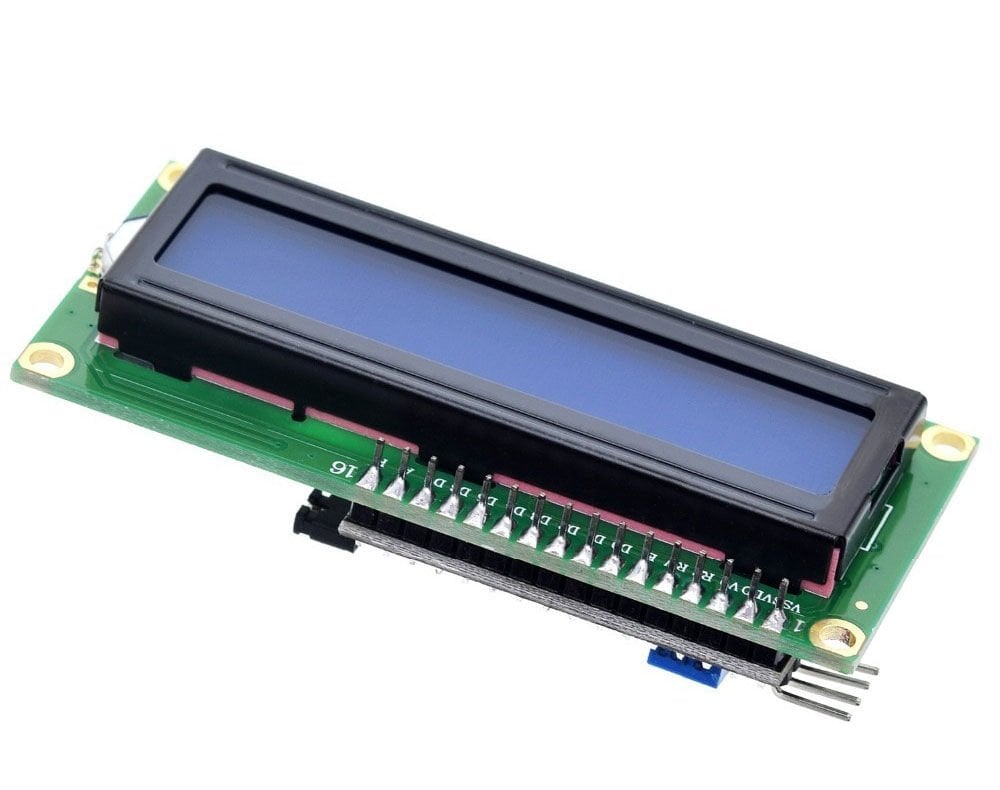

Bu I2C LCD ekran, 16 sütun ve 2 satırlık (16x2, 1602 olarak da bilinir) mavi zeminli bir karakter LCD ile arkasına lehimli gelen PCF8574 I2C dönüştürücü modülden oluşur. Standart 1602 LCD'yi Arduino'ya bağlamak için en az 6 veri hattı, kontrast potansiyometresi ve çok sayıda kablo gerekir; I2C modül sayesinde ekran yalnız 4 kabloyla (GND, VCC, SDA, SCL) çalışır ve kartınızda diğer işler için pin kalır.

Sensör değerlerini, sıcaklığı, menüleri ya da robotunuzun durumunu göstermek için kullanılan, Arduino projelerinin en yaygın arduino LCD ekran seçeneklerinden biridir. Lehim gerektirmez; jumper kabloyla takıp kütüphaneyi kurduktan sonra birkaç satır kodla yazı yazdırabilirsiniz.

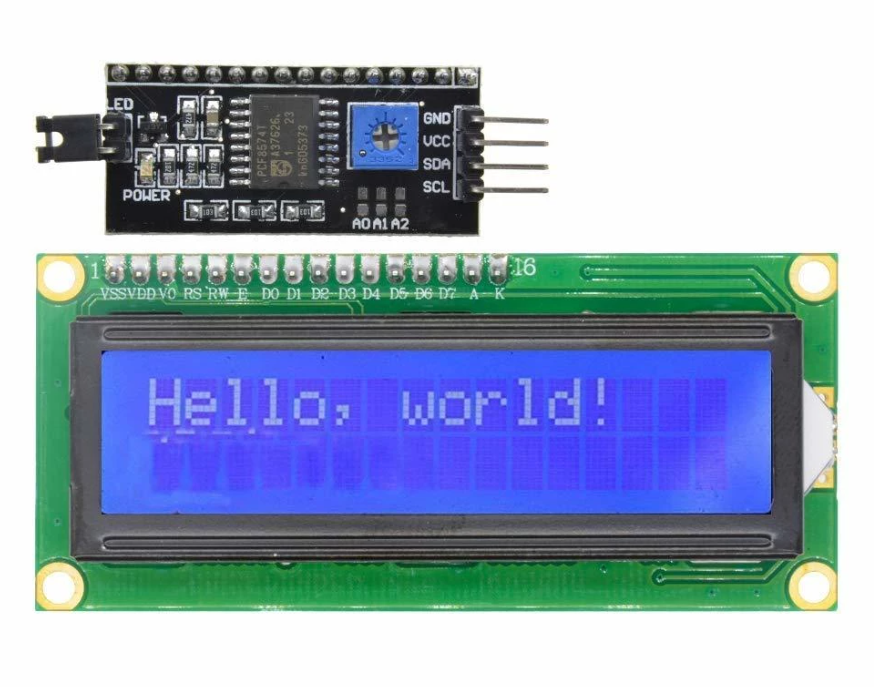

I2C modül ve LCD ayrı gösterilmiştir; üründe modül LCD'nin arkasına lehimli gelir.

Öne çıkan özellikler

• Yalnız 4 kablo: I2C hattı sayesinde Arduino UNO ve Nano'da yalnız A4 ve A5 pinleri kullanılır; aynı hatta başka I2C sensörler de bağlanabilir.
• Lehimli gelir: I2C modül LCD'nin 16 pinine fabrikada lehimlenmiştir, ek montaj gerekmez.
• Kontrast ayarı modülde: Mavi trimpot ile yazının netliği ayarlanır, ayrı potansiyometre bağlamanız gerekmez.
• Arka ışık kontrolü: Arka ışık koddan açılıp kapatılabilir; LED jumper'ı çıkarılırsa tamamen kapanır.
• Özel karakter: HD44780 uyumlu denetleyici, yerleşik karakterlerin yanında 8 adede kadar kendi tasarladığınız 5x8 karakteri (ör. ş, ğ, ı ya da simgeler) gösterebilir.

Teknik özellikler

Bağlantı ve Arduino ile kullanım

GND ve VCC'yi kartın GND ve 5V pinine bağlayın. ESP32 3,3 V mantıkla çalıştığı için modülü 5 V ile beslerken SDA ve SCL hatlarında I2C seviye dönüştürücü kullanın.

1. Arduino IDE'de Araçlar menüsünden Kütüphaneleri Yönet seçeneğini açın, LiquidCrystal I2C araması yapın ve Frank de Brabander'ın kütüphanesini kurun.
2. Adresten emin değilseniz önce aşağıdaki I2C tarayıcı kodunu yükleyin; Seri Monitör'ü 9600 baud ile açınca ekranın adresi yazılır (genellikle 0x27 ya da 0x3F).
3. Bulduğunuz adresi ikinci koddaki 0x27 yerine yazıp yükleyin.

I2C tarayıcı:

#include "Wire.h"

void setup() {
  Wire.begin();
  Serial.begin(9600);
  Serial.println("I2C taraniyor...");
  for (byte adres = 1; adres != 127; adres++) {
    Wire.beginTransmission(adres);
    if (Wire.endTransmission() == 0) {
      Serial.print("Cihaz bulundu: 0x");
      Serial.println(adres, HEX);
    }
  }
}

void loop() {}

Ekrana yazı yazdırma:

#include "Wire.h"
#include "LiquidCrystal_I2C.h"

LiquidCrystal_I2C lcd(0x27, 16, 2); // adres, sutun, satir

void setup() {
  lcd.init();
  lcd.backlight();
  lcd.setCursor(0, 0);
  lcd.print("Merhaba!");
}

void loop() {
  lcd.setCursor(0, 1);
  lcd.print(millis() / 1000);
  lcd.print(" saniye");
}

Ekranın kendi yerleşik karakter setinde ş, ğ, ı, ç gibi Türkçe harfler yoktur; bu harfler createChar ile özel karakter olarak tanımlanabilir.

Kullanım alanları

• Sıcaklık, nem, mesafe gibi sensör değerlerini gösteren ölçüm projeleri
• Robot ve araç projelerinde durum, mod ve pil bilgisi
• Butonlarla gezilen menüler, sayaç ve zamanlayıcılar
• Okul projeleri ve Arduino ile ilk I2C LCD ekran uygulamaları

Uyumlu ürünler

• Arduino UNO R3 Klon (CH340) ve Arduino Nano Klon (CH340): ekranı A4 ve A5 pinlerinden sürmek için.
• Dişi-Erkek Jumper Kablo: modülün erkek pinlerini Arduino'ya bağlamak için.
• ESP32 WROOM-32 Geliştirme Kartı: Wi-Fi ile veri alıp ekranda göstermek için.
• Daha geniş ekran gerekiyorsa 20x4 I2C Seri LCD Ekran; I2C modülsüz sürüm için 2x16 LCD Ekran (Mavi Üzerine Beyaz). Diğer seçenekler karakter LCD kategorisinde.
