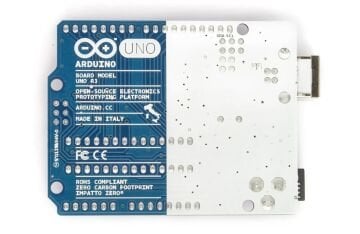

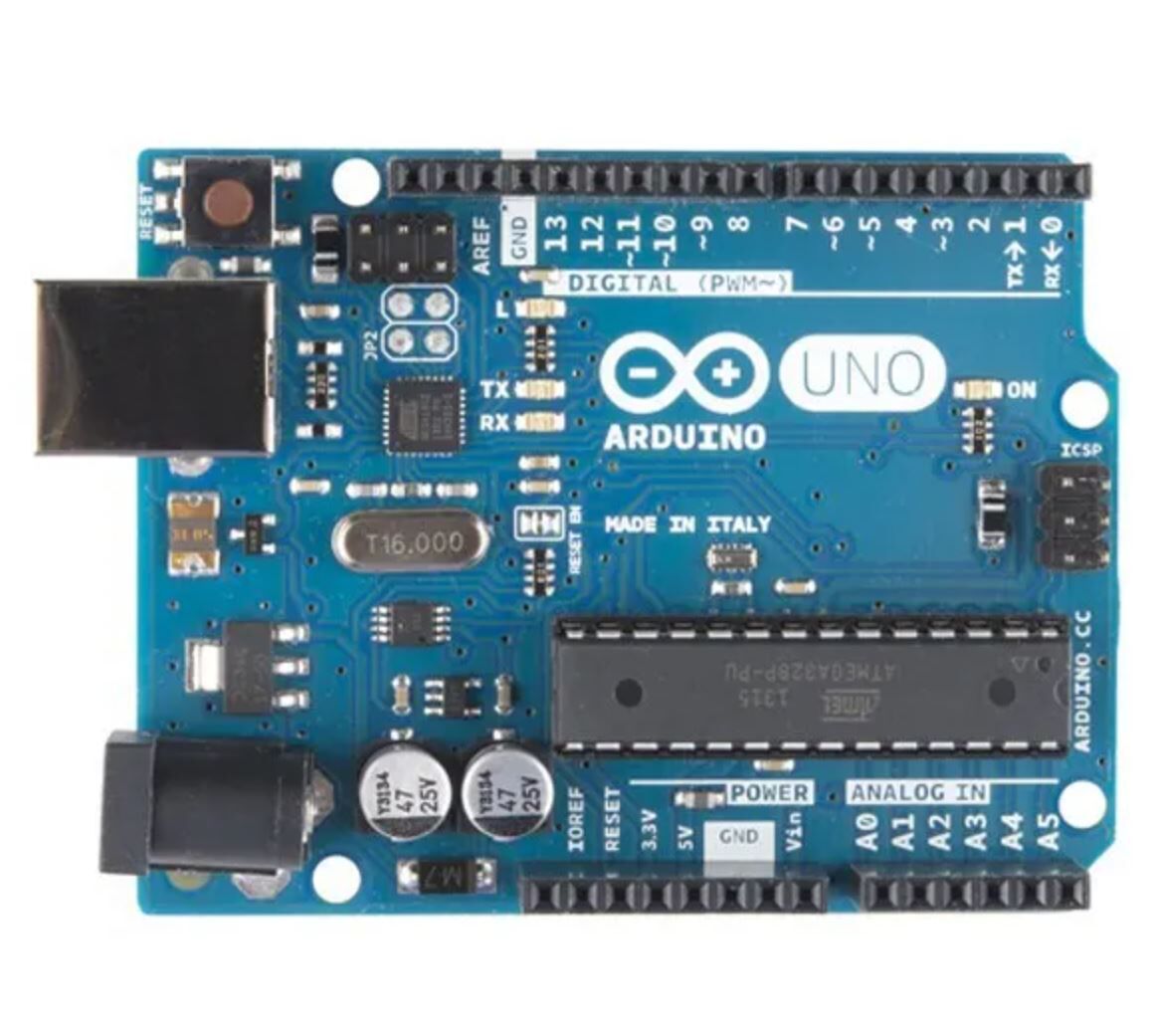

Arduino UNO R3 DIP Klon Geliştirme Kartı (ATmega328P)
Bu ürün, Arduino UNO R3 ile aynı pin dizilimine ve aynı ATmega328P mikrodenetleyiciye sahip uyumlu (klon) bir karttır. İşlemci DIP kılıftadır: 28 bacaklı, soket üzerinde duran türdür. USB bağlantısı, orijinal UNO R3'te olduğu gibi kart üzerindeki ATmega16U2 çipiyle yapılır. Arduino IDE'de "Arduino Uno" seçilerek orijinal kart için yazılmış kodlar, kütüphaneler ve shield'ler aynen kullanılır. Kartla birlikte USB kablo gelir.
Arduino UNO, elektronik ve kodlamaya başlayanların ilk kartıdır: LED yakmaktan sensör okumaya, motor sürmekten robot yapmaya kadar ders kitaplarındaki ve internetteki örneklerin çoğu bu kart üzerinden anlatılır. Arduino'nun güncel kuşağı UNO R4 olsa da okul ve atölyelerde en yaygın kullanılan model hâlâ R3'tür.
Öne çıkan özellikler
- Değiştirilebilir DIP işlemci: ATmega328P soketten çıkarılabilir. İşlemci zarar görürse yenisi takılır; programlanmış bir işlemciyi alıp kendi devrenizde de kullanabilirsiniz. Yeni takılan işlemcide Arduino önyükleyicisi (bootloader) yüklü olmalıdır.
- UNO R3 standardı: 14 dijital ve 6 analog pin, kart ölçüsü ve delik yerleri orijinalle aynıdır; UNO shield'leri doğrudan takılır.
- USB veya DC jak ile besleme: USB kablo hem kodu yükler hem kartı besler. Bilgisayarsız çalışmak için DC jaka 7-12 V adaptör ya da 9 V pil bağlanır.
- ICSP konnektörü: Harici programlayıcıyla kod ya da önyükleyici yüklemek için kullanılır.
Arduino UNO pin dizilimi
- D0 (RX) ve D1 (TX): Seri haberleşme; USB ile ortaktır, kod yüklerken bu pinlere bağlı modülü ayırın.
- PWM: D3, D5, D6, D9, D10, D11.
- Harici kesme: D2 ve D3.
- SPI: D10 (SS), D11 (MOSI), D12 (MISO), D13 (SCK).
- I2C: A4 (SDA) ve A5 (SCL); aynı hatlar AREF pininin yanındaki SDA ve SCL pinlerinde de vardır.
- Dahili LED: D13'e bağlı L LED'i.
- Güç pinleri: IOREF, RESET, 3.3V, 5V, 2 adet GND ve VIN.
Şema UNO R3 kartı üzerinde çizilmiştir; DIP klon kartta pinler aynı yerdedir.
Teknik özellikler
| Mikrodenetleyici | ATmega328P, DIP-28 kılıf, 16 MHz |
| USB girişi | USB-B, ATmega16U2 USB-seri çip |
| Çalışma voltajı | 5 V |
| Giriş voltajı (DC jak, VIN) | 7-12 V önerilen, 6-20 V sınır |
| Dijital giriş/çıkış | 14 (6'sı PWM) |
| Analog giriş | 6 (A0-A5, 10 bit) |
| Pin başına akım | 20 mA önerilen, 40 mA mutlak sınır |
| 3.3V pini | 50 mA |
| Bellek | 32 KB Flash (bir kısmı önyükleyiciye ayrılır), 2 KB SRAM, 1 KB EEPROM |
| Kart ölçüsü | 68,6 x 53,4 mm (UNO standardı) |
İlk kurulum
- Arduino IDE'yi kurun ve kartı USB kabloyla bilgisayara bağlayın.
- Araçlar menüsünden Kart: "Arduino Uno" ve kartın göründüğü portu seçin. Uno için işlemci seçimi yoktur; Nano seçilirse kod yüklenmez.
- Kartın USB çipi ATmega16U2 olduğu için ayrı bir CH340 sürücüsü gerekmez; sürücü Arduino IDE ile kurulur. Port görünmüyorsa veri hatlı başka bir USB kablo deneyin.
- Dosya, Örnekler, 01.Basics, Blink örneğini yükleyin. Kart üzerindeki L LED'i saniyede bir yanıp sönüyorsa kurulum tamamdır.
void setup() {
pinMode(13, OUTPUT);
}
void loop() {
digitalWrite(13, HIGH);
delay(1000);
digitalWrite(13, LOW);
delay(1000);
}
Kutu içeriği
- 1 adet Arduino UNO R3 DIP klon kart
- 1 adet USB A-B kablo
Uyumlu ürünler
- Step motorlu CNC ve çizici projeleri için Arduino UNO CNC Shield V3
- Kartı korumak için Arduino UNO R3 şeffaf pleksi kutu
- Kartı 9 V pille DC jaktan beslemek için 9 V pil barrel dönüştürücü kablo
- Sensör ve parçalarıyla başlamak isteyenler için Arduino Uno başlangıç seti
- İşlemcisi karta lehimli (SMD) model için Arduino UNO R3 klon (CH340); küçük projeler için Arduino Nano klon. Tüm kartlar Arduino kartları kategorisinde.
Sık sorulan sorular
Kart orijinal Arduino mu?
Hayır, Arduino UNO R3 ile uyumlu bir klon karttır. Mikrodenetleyici, pin dizilimi ve kart ölçüsü aynıdır; kod, kütüphane ve shield'ler iki kartta da aynı şekilde çalışır.
DIP kart ile SMD (CH340) klon kart arasındaki fark ne?
DIP kartta işlemci soket üzerindedir, sökülüp değiştirilebilir. SMD kartta işlemci karta lehimlidir, değiştirilemez. USB çipi de farklıdır: bu kartta ATmega16U2 kullanılır, SMD klonda ise CH340 vardır ve onun için CH340 sürücüsü gerekebilir. Kod yazma ve kullanım açısından iki kart arasında fark yoktur.
UNO R3 ile UNO R4 arasındaki fark ne?
UNO R4, 32 bit Renesas RA4M1 işlemcili yeni kuşaktır. Pin dizilimi aynıdır, ancak doğrudan ATmega328P yazmaçlarına erişen bazı eski kütüphaneler R4'te çalışmaz. Kitaplarda ve derslerde anlatılan örneklerin çoğu R3 için yazılmıştır.
Bilgisayar kartı görmüyor ya da "stk500" hatası alıyorum.
Kart olarak "Arduino Uno" ve doğru portu seçin, Arduino IDE'yi ve bilgisayarı yeniden başlatın. D0 ve D1 pinlerine bağlı modülleri sökün, veri hatlı başka bir USB kabloyla ve mümkünse başka bir bilgisayarda deneyin. Sorun sürerse destek ekibimize yazın.
Besleme ters bağlandı, kart çalışmıyor.
Pil ya da adaptör ters bağlandığında kart üzerindeki entegreler zarar görür ve kartın değişmesi gerekir. Bağlamadan önce artı ve eksi uçları kontrol edin.
| Ürün tipi | : | Geliştirme kartı |
| Kart modeli | : | Uno |
| İşlemci ailesi | : | AVR (ATmega / ATtiny) |
