24V 120 Rpm 37mm Redüktörlü Dc Motor

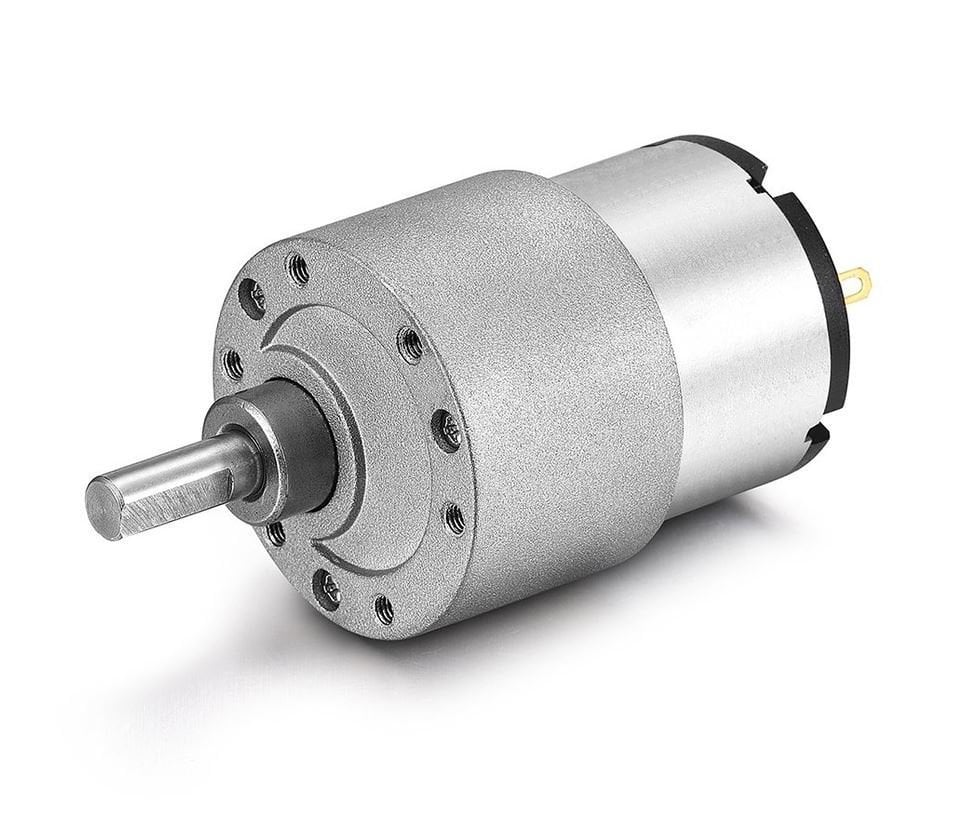

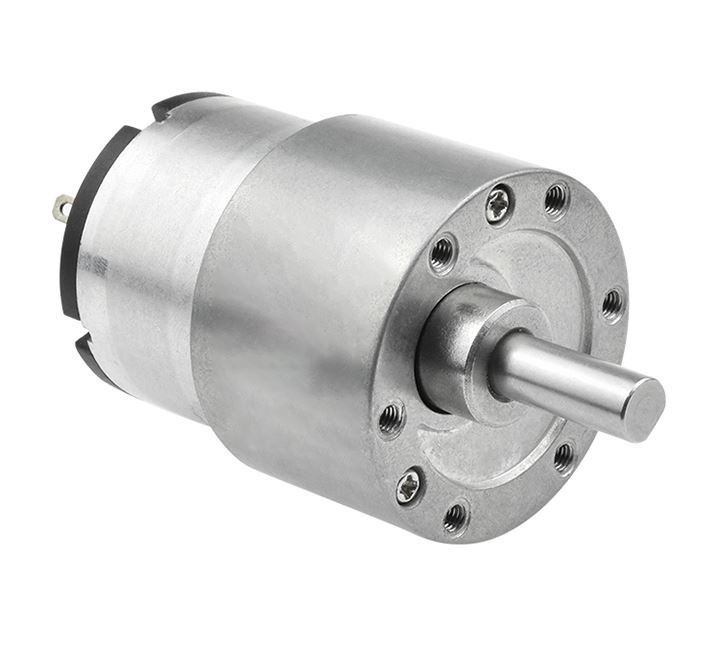

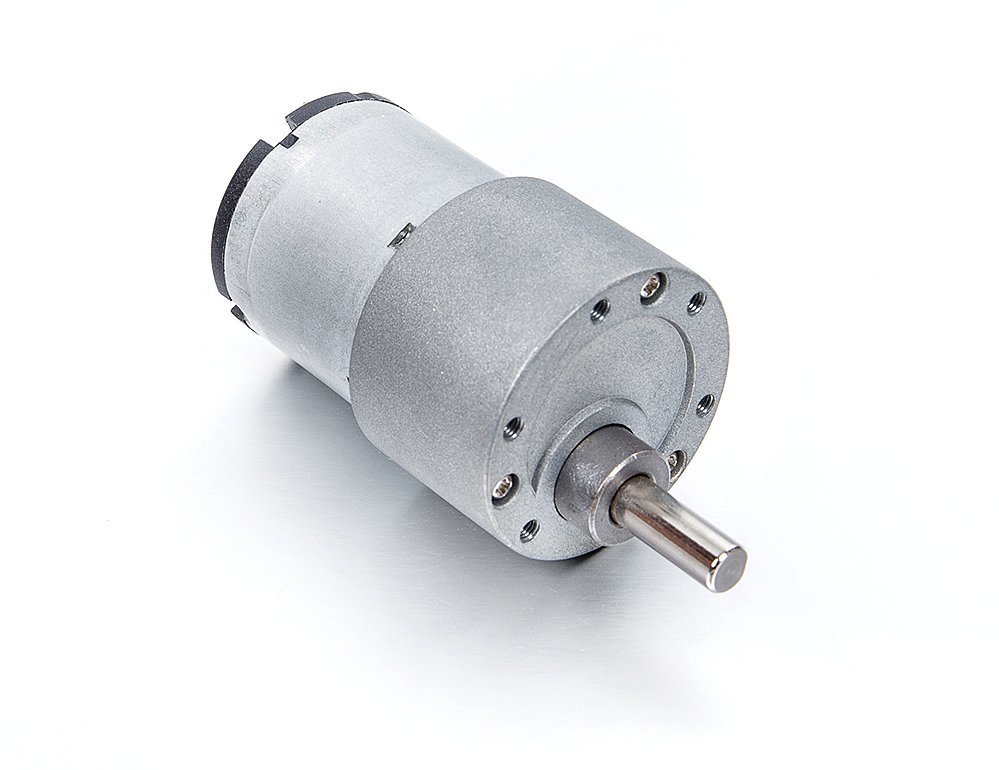

24V redüktörlü DC motor, 120 RPM: 37 mm metal dişli

Bu 24V redüktörlü DC motor, 24 V ile beslenen sistemler için 37 mm serimizdeki modeldir. Boşta dakikada 120 devir yapar, dişli kutusunun tamamı metaldir ve 6 mm mil çıkışı vardır. 24 V güç kaynağıyla çalışan otomasyon düzenekleri, endüstriyel prototipler, 24 V akü veya 6S pil kullanan robot araçlar ve arazi robotları için uygundur. Aynı güçteki bir motoru 24 V ile sürmek, 12 V'a göre daha düşük akımla çalışmak anlamına gelir; kablo ve sürücü tarafında ısınma azalır.

Öne çıkan özellikler

• 24 V sistemlerle doğrudan uyum: 24V DC motor gereken düzeneklerde 24 V adaptör, endüstriyel 24 V güç kaynağı ya da 24 V akü ile ayrıca gerilim düşürmeden kullanılır.
• Dengeli devir: 120 RPM, hem tekerlekli araçlarda yürüyüş için hem de mekanizmalarda orta hızda dönüş için kullanışlı bir değerdir.

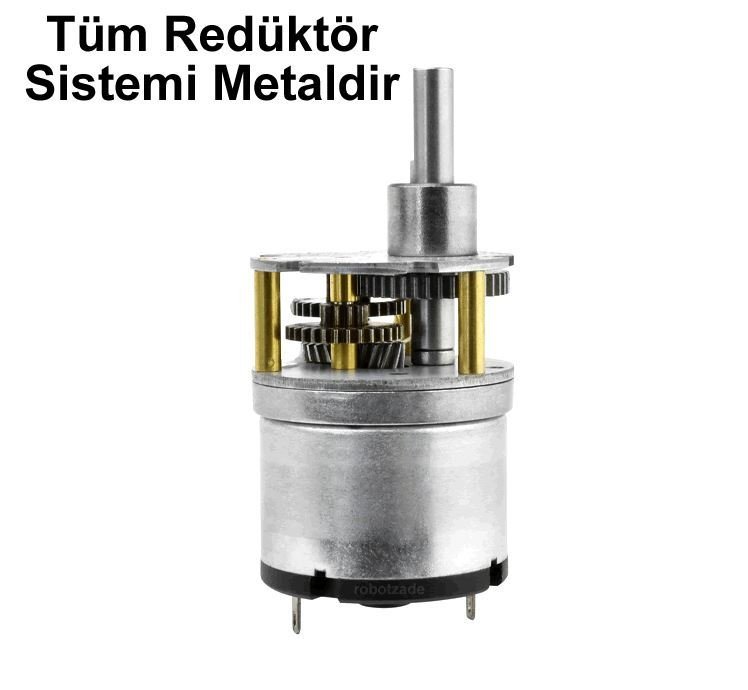

• Metal redüktör: Dişli kutusu ve redüktör sistemi tamamen metaldir; yük altında ve uzun kullanımda dayanıklıdır.

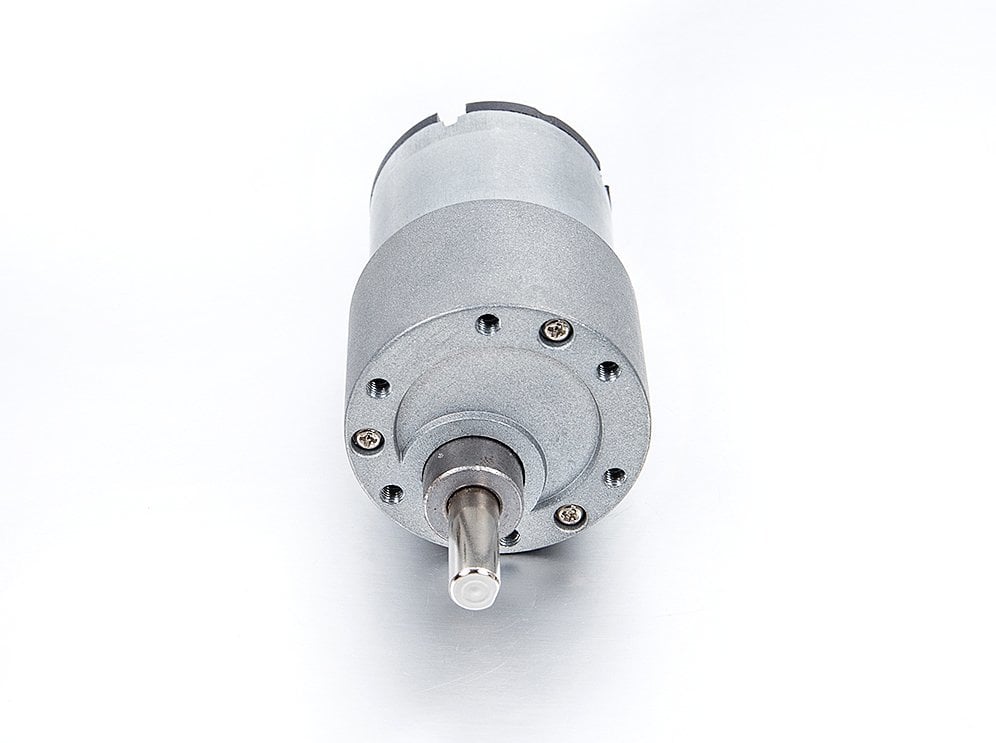

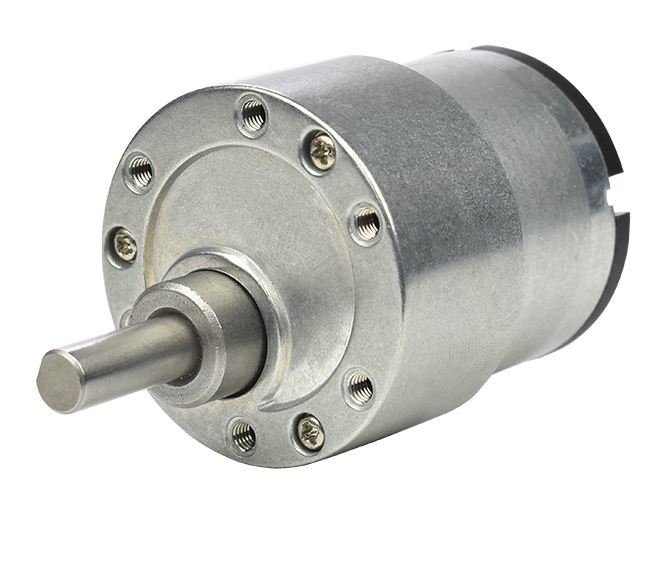

• Standart bağlantı: Ön yüzdeki M3 vida delikleri ve 6 mm mil ile 37 mm motor tutucu, kaplin ve tekerleklerle kullanılır.

Teknik özellikler

Devir boştaki değerdir. 12 V ile beslenirse motor yaklaşık yarı devirde (60 RPM civarı) ve daha düşük güçle döner.

12V mi 24V mi?

Sisteminizde 24 V besleme zaten varsa (endüstriyel pano, 24 V akü, 6S pil) 24 volt redüktörlü motor seçmek ek bir voltaj düşürücüye gerek bırakmaz. 12 V adaptör ya da 3S pil kullanan bir robotta ise aynı devirdeki 12V 120 RPM 37 mm motor daha doğru seçimdir. 12 V motoru 24 V ile çalıştırmayın; aşırı akım ve devir motoru ve dişlileri kısa sürede yıpratır.

Arduino ve L298N ile bağlantı

L298N çift motor sürücü kartı 7-46 V aralığında çalıştığı için 24 V ile kullanılabilir. 24 V besleme kartın 12V yazan klemensine bağlanır. 12 V'un üstündeki beslemede kartın 5V-EN jumper'ı çıkarılır ve L298N'nin 5V girişi Arduino'nun 5V pininden beslenir. Motor uçları OUT1-OUT2, ENA pini D5 (PWM), IN1 ve IN2 pinleri D7 ve D8; Arduino GND ile sürücü GND birleştirilir.

Motoru yumuşak kalkışla ileri döndürmek için kısa bir örnek:

const int ENA = 5;
const int IN1 = 7;
const int IN2 = 8;

void setup() {
  pinMode(ENA, OUTPUT);
  pinMode(IN1, OUTPUT);
  pinMode(IN2, OUTPUT);
  digitalWrite(IN1, HIGH);
  digitalWrite(IN2, LOW);
  analogWrite(ENA, 80);
  delay(400);
  analogWrite(ENA, 160);
  delay(400);
  analogWrite(ENA, 255);
}

void loop() {
}

Ağır yüklü ya da sık zorlanan uygulamalarda BTS7960B 20 amper motor sürücü kartı daha geniş akım payı sağlar. Yalnız hız ayarı gerekiyorsa 6-28 V aralığında çalışan 3 amper PWM DC motor hız kontrol kartı 24 V ile kullanılabilir.

37 mm serisindeki diğer modeller

Diğer gerilim ve devirler için 37mm serisi kategorisine bakabilirsiniz.

Kutu içeriği

• 1 x 24V 120 RPM 37 mm redüktörlü DC motor

Uyumlu ürünler

• 37 mm motor tutucu aparat (metal), 6 adet M3 vida ile
• 6 mm delikli kaplin (2 adet)
• L298N çift motor sürücü veya BTS7960B motor sürücü
