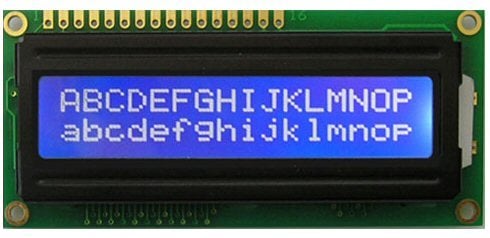

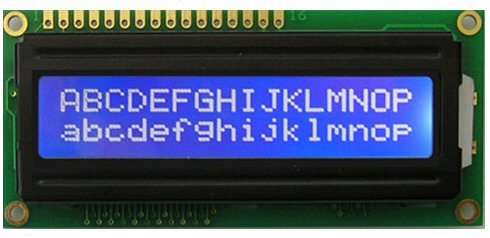

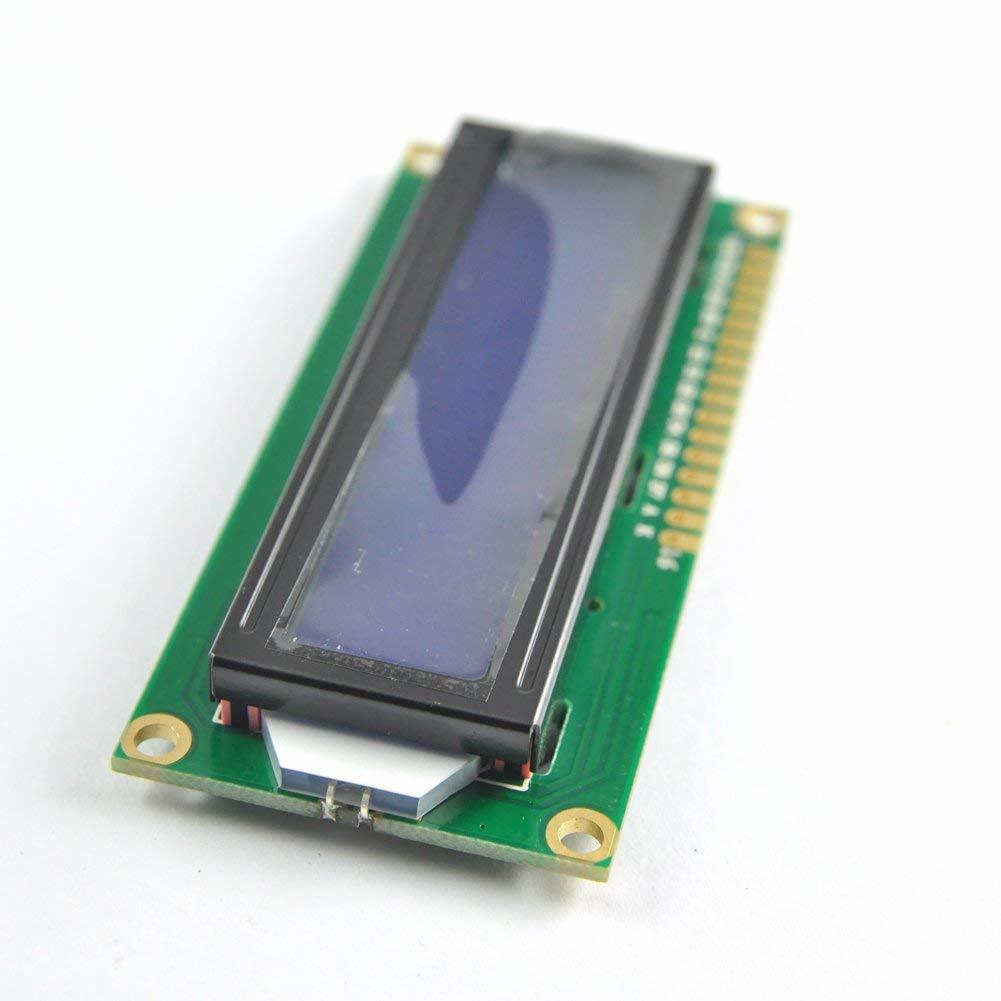

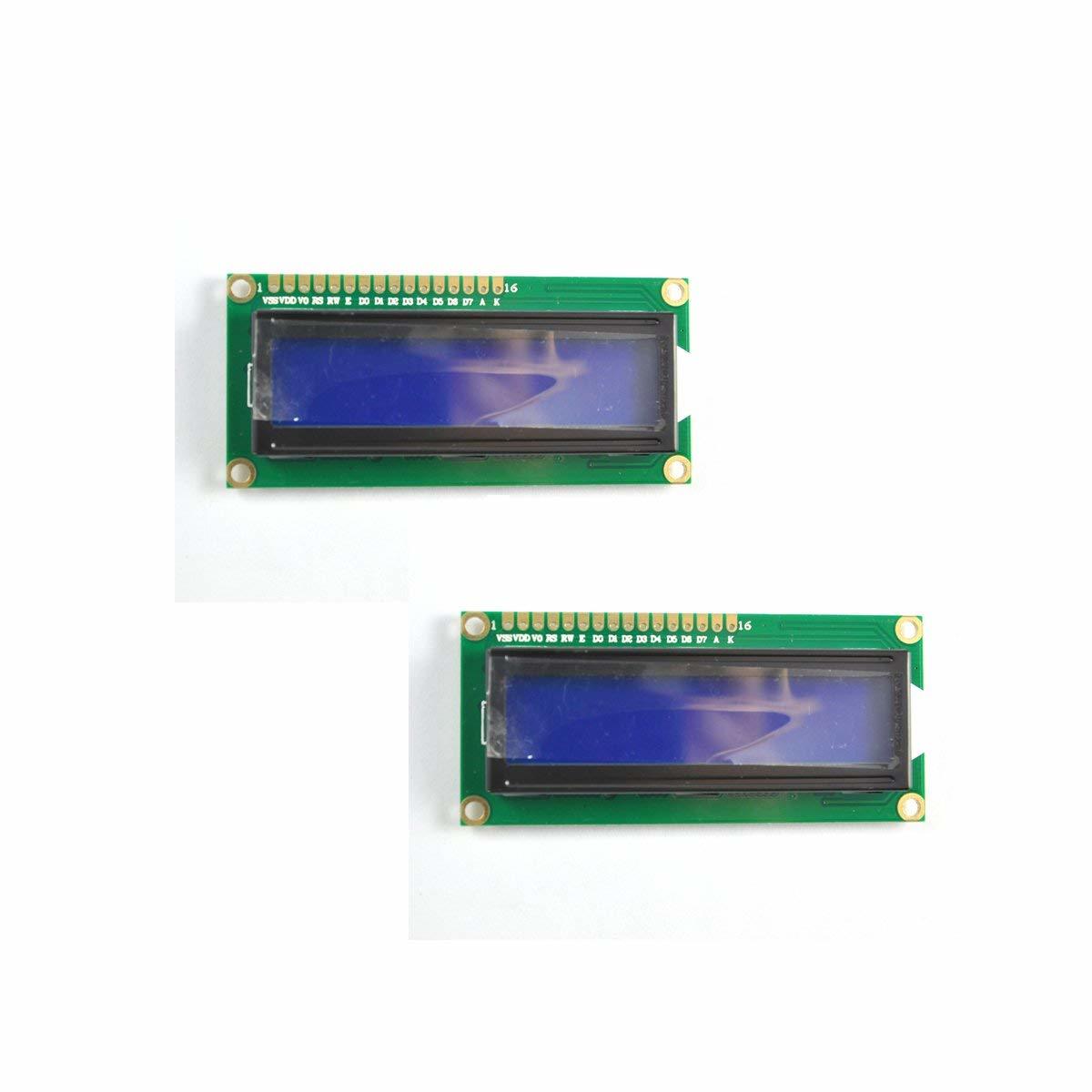

2x16 LCD ekran: mavi zemin, beyaz yazı, arka ışıklı karakter ekran
Bu 2x16 LCD ekran, her satırına 16 karakter sığan iki satırlık (16x2, 1602 olarak da bilinir) bir karakter ekrandır. Mavi zemin üzerinde beyaz yazı gösterir, LED arka ışığı sayesinde karanlıkta da okunur ve 5V ile çalışır. Arduino ve diğer mikrodenetleyici projelerinde sensör değeri, sayaç, menü ya da durum mesajı göstermek için kullanılan, Arduino LCD ekran denince ilk akla gelen modeldir.

Öne çıkan özellikler
- Okunaklı ekran: 2 satır x 16 karakter, mavi zemin üzerinde beyaz yazı, arkadan LED aydınlatma.
- Standart 16 pinli arayüz: HD44780 uyumlu paralel arayüzü sayesinde Arduino IDE'de hazır gelen LiquidCrystal kütüphanesiyle ek kütüphane kurmadan çalışır.
- 4 bit modda 6 veri hattı: Yazı göstermek için RS, E ve D4-D7 olmak üzere Arduino'nun 6 dijital pini yeterlidir.
- Kontrast ayarı sizde: V0 pinine bağlanan bir 10K potansiyometreyle yazının koyuluğu ortama göre ayarlanır.
- I2C modülsüz, sade sürüm: Pin sayısı sorun olmayan projeler ya da LCD'yi doğrudan kendi kartınıza lehimlemek isteyenler için.
Teknik özellikler
| Ekran | 2 satır x 16 karakter (16x2 / 1602) |
| Renk | Mavi zemin, beyaz yazı |
| Arka ışık | LED, pin 15 (A, artı) ve pin 16 (K, eksi) |
| Çalışma gerilimi | 5V |
| Arayüz | HD44780 uyumlu paralel, 4 bit ya da 8 bit |
| Pinler | 16 pin, 2,54 mm aralıklı, lehimsiz delik: VSS, VDD, V0, RS, RW, E, D0-D7, A, K |
| I2C modül | Yok |

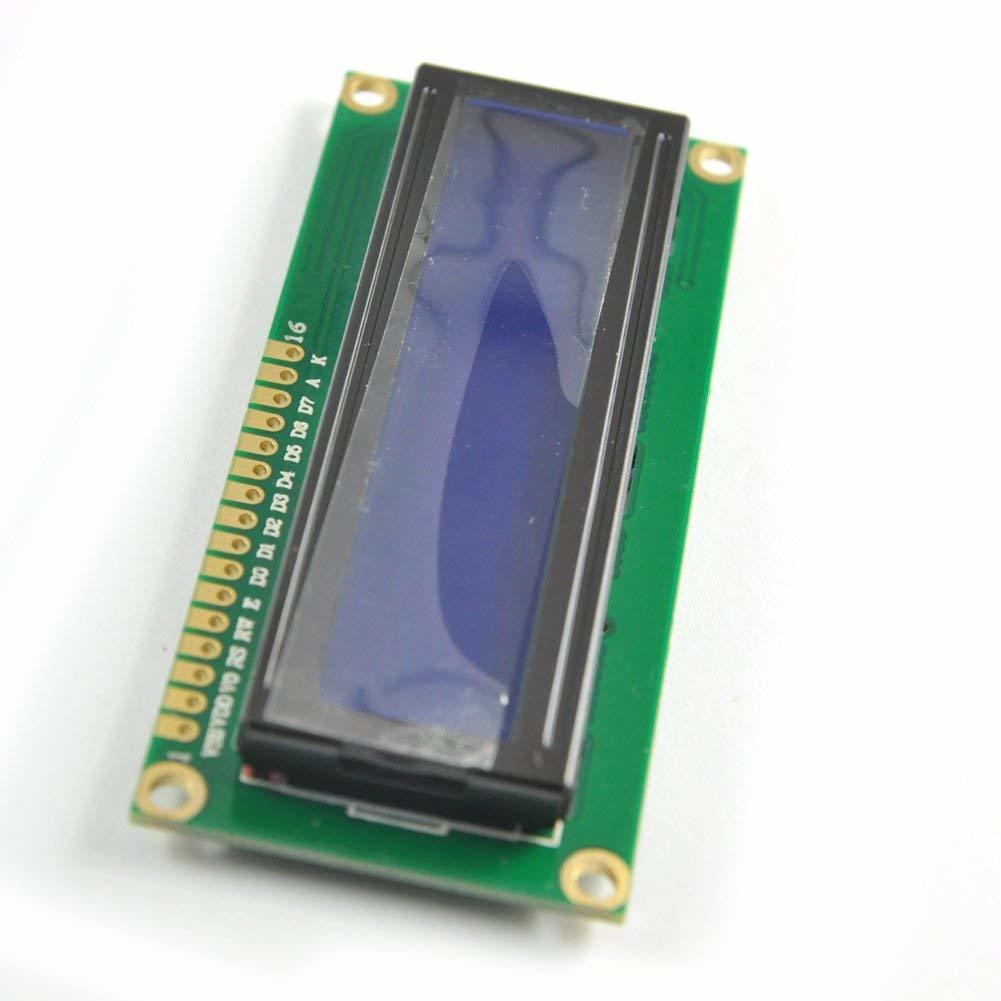

Ekran pinleri lehimsiz gelir. Breadboard'da ya da jumper kabloyla kullanmak için 16 pinli bir erkek header lehimleyin.
Arduino UNO bağlantısı
Şemadaki bağlantı, Arduino'nun resmi LCD örneğiyle aynıdır. Potansiyometrenin kenar uçlarını 5V ve GND'ye, orta ucunu LCD'nin V0 pinine bağlayın. Ardından aşağıdaki kodu yükleyin; ekranın üst satırında yazı, alt satırında açılıştan bu yana geçen saniye görünür:
#include "LiquidCrystal.h"
LiquidCrystal lcd(12, 11, 5, 4, 3, 2); // RS, E, D4, D5, D6, D7
void setup() {
lcd.begin(16, 2);
lcd.print("Merhaba!");
}
void loop() {
lcd.setCursor(0, 1);
lcd.print(millis() / 1000);
lcd.print(" saniye");
}
Ekranın yerleşik karakter setinde ş, ğ, ı, ç gibi Türkçe harfler yoktur; bunlar createChar komutuyla özel karakter olarak tanımlanabilir.
Kullanım alanları
- Sıcaklık, nem, mesafe gibi sensör değerlerini gösteren ölçüm projeleri
- Sayaç, zamanlayıcı ve butonla gezilen menüler
- Robot ve otomasyon projelerinde durum ve hata mesajları
- Okul ve atölye derslerinde Arduino ile ilk LCD ekran uygulamaları
Uyumlu ürünler
- Arduino UNO R3 Klon (CH340): şemadaki bağlantı ve kod için.
- 10K Potansiyometre: kontrast ayarı için.
- 40 Pin Erkek Header: 16 pinini kesip LCD'ye lehimlemek için; Orta Boy Breadboard ve Erkek-Erkek Jumper Kablo ile kurulum yapılır.
- Daha az kabloyla çalışmak isterseniz I2C modülü arkasına lehimli gelen 2x16 I2C LCD Ekran; daha geniş ekran için 20x4 I2C LCD Ekran. Diğer seçenekler karakter LCD kategorisinde.
Sık sorulan sorular
Arka ışık yanıyor ama ekranda yazı yok. Ne yapmalıyım?
En sık karşılaşılan durumdur ve çoğunlukla kontrastla ilgilidir. V0 pinine bağlı potansiyometreyi yazılar belirene kadar yavaşça çevirin. Potansiyometre hiç bağlı değilse ya da V0 boşta kalmışsa yazı görünmeyebilir.
Üst satırda yalnız dolu kutular görünüyor.
Ekran enerji alıyor ama Arduino'dan komut almıyor demektir. RS, E ve D4-D7 kablolarını şemaya göre kontrol edin, koddaki LiquidCrystal satırının pin sırasının (RS, E, D4, D5, D6, D7) bağlantınızla aynı olduğundan ve RW pininin GND'ye bağlı olduğundan emin olun. Lehimsiz, yalnız delikten geçirilmiş kablolar temassızlık yapar; header lehimleyin.
Arka ışık yanmıyor.
Pin 15'in (A) dirençle 5V'a, pin 16'nın (K) GND'ye bağlı olduğunu kontrol edin. Pin numaraları kartın üzerinde 1 ve 16 olarak yazılıdır; ekranı ters bağlamak sık yapılan bir hatadır.
Ekranda anlamsız karakterler çıkıyor.
Kodda lcd.begin(16, 2) satırının bulunduğunu kontrol edin. Gevşek bir veri kablosu da karakterleri bozar; kabloları kısa tutun ve Arduino'yu sıfırlayıp yeniden deneyin.
Bu ekranı I2C ile kullanabilir miyim?
Bu sürümde I2C modül yoktur, ekran doğrudan 16 pinden sürülür. Arkasına bir karakter LCD I2C dönüştürücü kartı lehimlenerek 4 kabloyla kullanılabilir; hazır lehimli sürüm olarak 2x16 I2C LCD Ekran'ı tercih edebilirsiniz.
