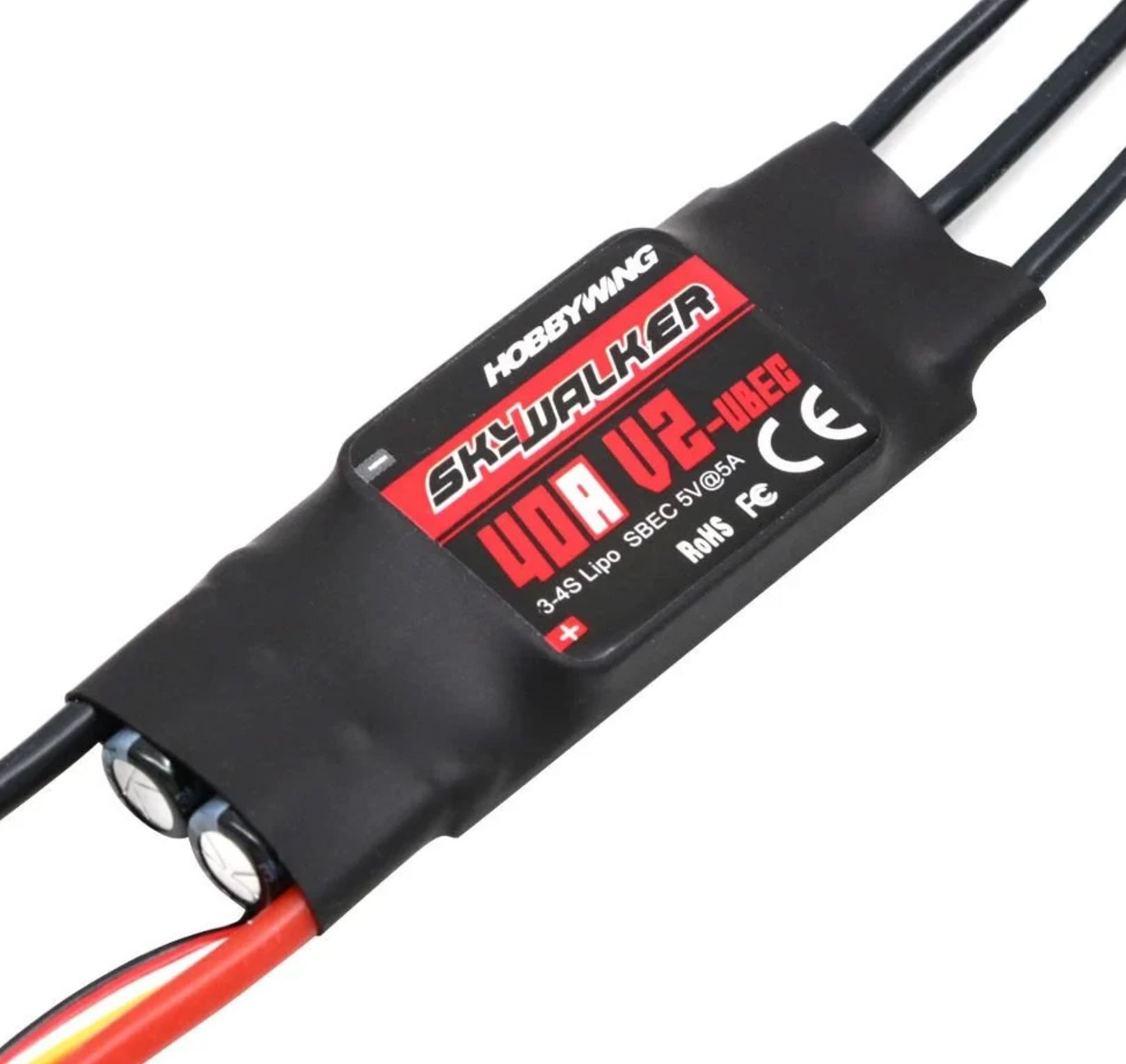

Hobbywing Skywalker 40A V2: 3-4S model uçak ESC'si, 5 A SBEC'li
Hobbywing Skywalker 40A V2, 40 A sürekli ve 60 A anlık akım verebilen bir fırçasız motor sürücüdür (40A ESC). 3S ve 4S LiPo pille çalışır, dahili anahtarlamalı BEC'i alıcıya ve servolara 5 V / 5 A besleme verir. Üretici Skywalker V2 serisini RC uçak ESC'si olarak tasarlamıştır; model uçak, planör ve PWM gaz sinyaliyle çalışan çok motorlu projelerde kullanılır. 96 MHz'e kadar çalışan 32 bit ARM M0 işlemcisi sayesinde gaz tepkisi hızlı ve düzgündür.
Öne çıkan özellikler
- Güçlü SBEC: 5 V / 5 A anahtarlamalı (switch mode) BEC, alıcıyı ve servoları besler; çoğu model uçakta ayrı UBEC gerekmez.
- DEO (aktif serbest dönüş): Gaz tepkisini yumuşatır, sürüş verimini artırır ve ESC sıcaklığını düşürür; uçuş süresine olumlu yansır.
- Normal ve ters fren: Normal fren, gaz en alta inince motoru durdurur; katlanır pervaneli uçaklarda kullanışlıdır. Ters fren ve doğrusal ters fren modları iniş mesafesini kısaltmak içindir.
- Arama modu: Gaz sıfırda belirli süre (5, 10 veya 15 dk) kalınca motoru öttürür; düşen uçağı bulmanıza ve bağlı unutulan pili fark etmenize yardım eder.
- Koruma devreleri: Kalkış, ESC sıcaklığı, aşırı yük, anormal giriş voltajı, gaz sinyali kaybı ve düşük voltaj koruması.
- Kolay ayar: Ayarlar kumandanın gaz koluyla ya da ayrı satılan Hobbywing LED program kutusuyla yapılır.
Teknik özellikler
| Ürün kodu | Hobbywing 80060022 |
| Sürekli / anlık akım | 40 A / 60 A |
| Pil | 3-4S LiPo |
| BEC | 5 V / 5 A, anahtarlamalı (switch mode) |
| İşlemci | 32 bit ARM M0, 96 MHz'e kadar |
| Gaz sinyali | Standart PWM, fabrika aralığı 1100-1940 µs |
| Giriş kabloları | 14AWG, 10 cm, soketsiz |
| Motor kabloları | 3 x 16AWG, 7,5 cm, 3,5 mm dişi bullet konnektör |
| Programlama | Kumanda veya LED program kutusu; yazılım güncellemesi desteklenmez |
| Boyut / ağırlık | 60 x 25 x 8 mm / 36 g |
Pil tarafında soket yoktur; kullandığınız pile göre XT60 erkek konnektör ya da T-Plug konnektör lehimlenir.
Bağlantı

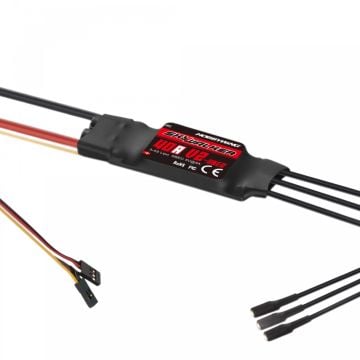

Kırmızı ve siyah kalın kablolar pile, üç siyah faz kablosu motora gider. Motor ters dönerse herhangi iki faz kablosunun yerini değiştirin. Beyaz, kırmızı ve siyah üçlü kablo alıcının gaz (TH) kanalına takılır: beyaz uç gaz sinyalidir, kırmızı ve siyah BEC çıkışıdır. Sarı kablo LED program kutusu bağlantısı ve ters fren modunda alıcıdaki boş bir kanal için kullanılır.
ESC kalibrasyonu (gaz aralığı ayarı)
ESC kalibrasyonu, kumandanın gaz aralığını ESC'ye öğretir. Skywalker 40A ESC ilk kullanımda ve kumanda değiştiğinde kalibre edilmelidir. İşlemi pervaneyi sökerek yapın:
- Kumandayı açın ve gaz kolunu en üste alın.
- Pili ESC'ye bağlayın; motor "♪123" çalarak ESC'nin açıldığını bildirir.
- Ardından gelen iki kısa bip, en yüksek gaz noktasının kaydedildiğini gösterir.
- İki kısa bipten sonraki 5 saniye içinde gaz kolunu en alta çekin; en düşük nokta 1 saniye sonra kaydedilir.
- Motor pil hücre sayısı kadar bip, ardından uzun bir bip verir: kalibrasyon tamamdır.
Dikkat: iki kısa bipten sonra gaz kolunu indirmezseniz ESC programlama moduna geçer. Bu durumda pili çıkarıp adımları baştan uygulayın.
Kumandayla programlama
Gaz en üstteyken pili bağlayın ve bekleyin; ESC programlama moduna geçer ve ayar maddelerini sırayla öttürür (fren tipi, fren gücü, kesme tipi, LiPo hücre sayısı, kesme voltajı, kalkış modu, timing, aktif serbest dönüş, arama modu, fabrika ayarı, çıkış). İstediğiniz maddenin bip sesinden sonra 3 saniye içinde gazı en alta, değerin sesinden sonra en üste alarak seçim yaparsınız. Yeni ayarların geçerli olması için ESC'yi kapatıp açın. Tüm değerler ve bip kodları kılavuzdadır.
| Fren tipi | Kapalı (varsayılan) / Normal / Ters / Doğrusal ters |
| Fren gücü | Düşük (varsayılan) / Orta / Yüksek; yüzde 60 / 90 / 100 |
| Kesme tipi | Yumuşak (varsayılan, gücü yüzde 60'a indirir) / Sert (çıkışı keser) |
| LiPo hücre sayısı | Otomatik (varsayılan, hücre başı 3,7 V hesabı) ya da elle |
| Kesme voltajı | Kapalı / Düşük 2,8 V / Orta 3,0 V (varsayılan) / Yüksek 3,4 V, hücre başına |
| Kalkış modu | Normal (varsayılan) / Yumuşak / Çok yumuşak; yaklaşık 200 / 500 / 800 ms |
| Timing | Düşük 5° / Orta 15° (varsayılan) / Yüksek 25° |
| Aktif serbest dönüş | Açık (varsayılan) / Kapalı |
| Arama modu | Kapalı (varsayılan) / 5 / 10 / 15 dk |
Hobbywing Skywalker V2 kullanım kılavuzunu indir (PDF, İngilizce)
Kutu içeriği
- 1 adet Hobbywing Skywalker 40A V2 ESC
Uyumlu ürünler
- 3S-4S pille 40 A'yı aşmayan fırçasız motorlar
- Kumandasız test ve kalibrasyon için servo test cihazı
- 2-3S ve daha düşük akım için XXD 30A ESC, daha güçlü motorlar için 80A ESC; tüm modeller ESC motor sürücü kategorisinde
Sık sorulan sorular
2S pille çalışır mı?
Hayır. Üretici bu modelin giriş aralığını 3-4S LiPo olarak verir; ESC aralık dışındaki voltajda anormal giriş korumasıyla çalışmaz ve "BB, BB" diye öter. 2-3S için 20A V2 ya da XXD 30A gibi modeller uygundur.
ESC açılıyor ama motor dönmüyor, sürekli bip sesi geliyor.
Ses tipine bakın. "B-, B-" alıcıdan gaz sinyali gelmediğini, "B, B, B, B" gaz kolunun en altta olmadığını ya da kalibrasyon aralığının çok dar kaldığını gösterir. Alıcı ile kumandanın eşleştiğini ve kablonun gaz kanalında olduğunu kontrol edip kalibrasyonu tekrarlayın.
Uçuşta güç birden azaldı; neden?
Düşük voltaj ya da sıcaklık koruması devreye girmiş olabilir. İnişten sonra pil bağlıyken "BBB, BBB" düşük voltajı, "BB, BB" aşırı ısınmayı gösterir. Pili değiştirin ya da ESC'nin soğumasını iyileştirin (hava akışı, daha düşük yük).
Bu 40A ESC drone'da kullanılır mı?
PWM gaz sinyali veren uçuş kartlarıyla çalışır; dört ESC aynı model olmalı ve her biri ayrı ayrı kalibre edilmelidir. Üretici DShot gibi dijital protokollerden söz etmez; Betaflight'lı FPV dronlarda DShot destekli ESC tercih edin. Kullanımdan sonra pili mutlaka çıkarın, bağlı kalan ESC pili boşaltır.
