MPU6050 6 Eksen İvme ve Gyro Sensörü - GY-521

İlk yorumu siz yazın
Stok Kodu: FMPQUWX6

MPU6050 sensör kartı: 3 eksen jiroskop ve 3 eksen ivmeölçer bir arada (GY-521)

MPU6050, InvenSense'in tek bir entegrede 3 eksenli jiroskop (gyro) ve 3 eksenli ivmeölçeri birleştiren 6 eksenli hareket sensörüdür. GY-521 kartı bu entegreyi voltaj regülatörü, I2C pull-up dirençleri ve 2,54 mm aralıklı 8 pinle birlikte sunar; kartı doğrudan breadboard'a takıp Arduino'nun 5V çıkışıyla besleyebilirsiniz. Kartın hangi yöne ne kadar eğildiğini, ne kadar hızlı döndüğünü ve hangi yönde ivmelendiğini I2C hattı üzerinden sayısal olarak okursunuz.

Denge robotu, drone ve uçuş kontrol denemeleri, robot kol, eğim ve sarsıntı algılama, hareketle kontrol edilen eldiven ya da kumanda gibi projelerde jiroskop sensörü ve ivme sensörü olarak kullanılır. Ölçümleri işleyen dahili DMP birimi ve 1024 baytlık FIFO tamponu sayesinde mikrodenetleyiciye düşen yük azalır.

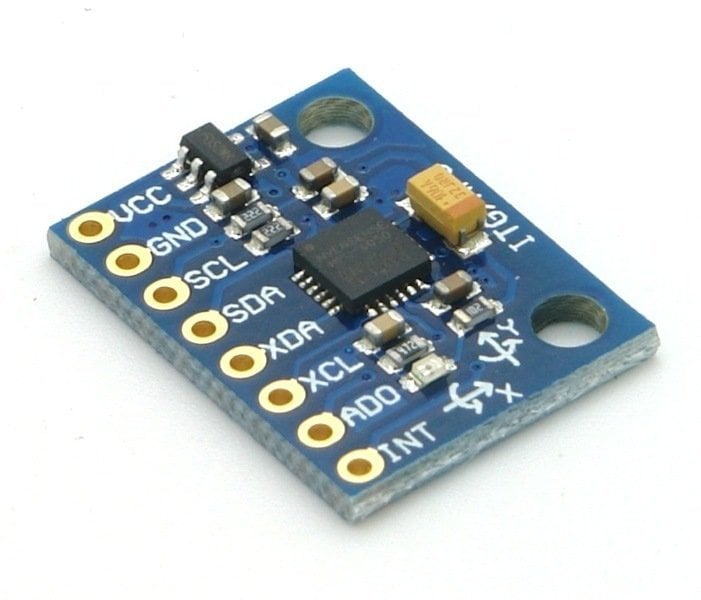

MPU6050 GY-521 6 eksen ivme ve gyro sensör kartı, VCC GND SCL SDA XDA XCL AD0 INT pinleri

Öne çıkan özellikler

  • 6 eksen tek kartta: Jiroskop X, Y ve Z eksenindeki dönüş hızını, ivmeölçer aynı eksenlerdeki ivmeyi (yerçekimi dahil) ölçer. Her eksen 16 bit ADC ile sayısallaştırılır.
  • Seçilebilir ölçüm aralığı: Jiroskop ±250 ile ±2000 °/s, ivmeölçer ±2 ile ±16 g arasında dört kademede ayarlanır. Yavaş hareketlerde dar aralık daha ince çözünürlük, hızlı hareketlerde geniş aralık taşmasız ölçüm sağlar.
  • Tek I2C hattı: Tüm ölçümler ve ayarlar aynı iki kablo (SDA, SCL) üzerinden, en fazla 400 kHz hızla okunur. AD0 pini ile adres 0x68 ya da 0x69 seçilir; aynı hatta iki MPU6050 kullanılabilir.
  • Dahili sıcaklık sensörü: Entegrenin sıcaklığını da verir; sıcaklığa bağlı kaymayı izlemek için kullanılır.
  • Yardımcı I2C portu: XDA ve XCL pinlerine harici bir sensör (ör. pusula/manyetometre) bağlanıp MPU6050 üzerinden okunabilir.
  • Kesme çıkışı: INT pini yeni veri hazır olduğunda ya da hareket algılandığında mikrodenetleyiciye sinyal verir.

Teknik özellikler

Sensör entegresi InvenSense MPU-6050 (3 eksen jiroskop + 3 eksen ivmeölçer + DMP)
Jiroskop ölçüm aralığı ±250 / ±500 / ±1000 / ±2000 °/s
İvmeölçer ölçüm aralığı ±2 / ±4 / ±8 / ±16 g
Çözünürlük 16 bit, her eksen · ±250 °/s'de 131 LSB/(°/s), ±2 g'de 16.384 LSB/g
Çıkış veri hızı Jiroskop 4-8.000 Hz, ivmeölçer 4-1.000 Hz (ayarlanabilir)
Haberleşme I2C, en fazla 400 kHz
I2C adresi 0x68 (AD0 GND) / 0x69 (AD0 3,3V)
Kart besleme 3-5V (kart üzerinde regülatör var; entegre 2,375-3,46V ile çalışır)
Akım tüketimi 3,9 mA (6 eksen ve DMP açık, entegre)
Sıcaklık sensörü -40 ile +85 °C, 340 LSB/°C
Darbe dayanımı 10.000 g
Pinler VCC, GND, SCL, SDA, XDA, XCL, AD0, INT (2,54 mm aralık)

Entegre değerleri InvenSense MPU-6000/MPU-6050 ürün spesifikasyonundan (PS-MPU-6000A-00, rev. 3.4) alınmıştır.

MPU6050 veri sayfasını indir (PDF, İngilizce)

Kutu içeriği

  • 1 adet GY-521 MPU6050 sensör kartı

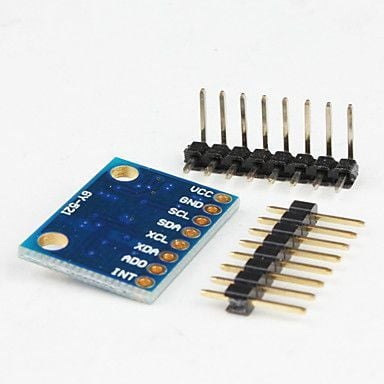

  • 8 pinli erkek pin başlığı (düz ve 90 derece açılı; karta lehimlenmemiş olarak gelir)

Pinlerin görevi

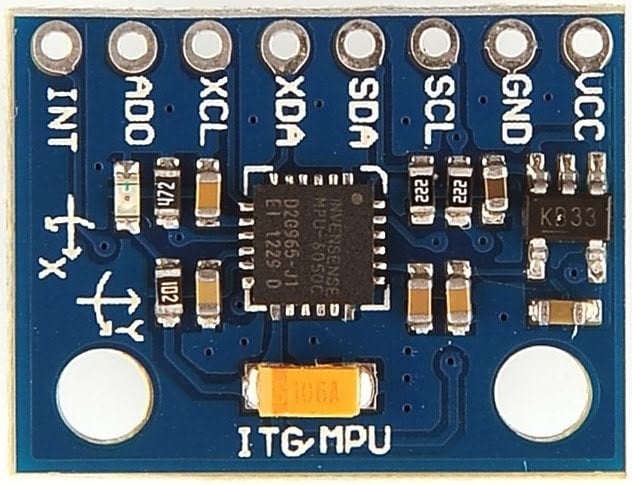

GY-521 kartının üstten görünümü: INT, AD0, XCL, XDA, SDA, SCL, GND, VCC pin yazıları ve ortadaki MPU-6050 entegresi

VCC Besleme girişi, 3-5V. Arduino'da 5V pinine bağlayın.
GND Toprak
SCL I2C saat hattı
SDA I2C veri hattı
XDA / XCL Yardımcı I2C hattı (harici sensör için); kullanılmıyorsa boş bırakılır
AD0 Adres seçimi: GND'de 0x68, 3,3V'ta 0x69. 5V'a bağlamayın.
INT Kesme çıkışı (veri hazır, hareket algılama, DMP)

MPU6050 Arduino bağlantısı ve örnek kod

Arduino UNO ve Nano'da SDA hattı A4, SCL hattı A5 pinindedir; Mega 2560'ta SDA 20, SCL 21 numaralı pindir. Okuma için dört kablo yeterlidir. INT pinini yalnız kesme kullanan kütüphane örneklerinde (ör. DMP örnekleri) Arduino'nun D2 pinine bağlamanız gerekir.

MPU6050 GY-521 Arduino UNO bağlantı şeması: VCC 5V'a, GND GND'ye, SCL A5'e, SDA A4'e, INT isteğe bağlı D2'ye; XDA ve XCL boş, AD0 boş veya GND

Aşağıdaki kod ek kütüphane gerektirmez, yalnız Arduino'nun kendi Wire kütüphanesini kullanır. Sensör açılışta uyku modunda başladığı için önce 0x6B yazmacına 0 yazılarak uyandırılır, ardından ivme, sıcaklık ve jiroskop değerleri tek seferde okunup Seri Port Ekranı'na (115200 baud) yazdırılır.

#include "Wire.h"

const uint8_t MPU_ADRES = 0x68;

int16_t oku16() {
  uint8_t yuksek = Wire.read();
  uint8_t dusuk = Wire.read();
  return (int16_t)word(yuksek, dusuk);
}

void setup() {
  Serial.begin(115200);
  Wire.begin();
  Wire.beginTransmission(MPU_ADRES);
  Wire.write(0x6B);
  Wire.write(0x00);
  Wire.endTransmission();
}

void loop() {
  Wire.beginTransmission(MPU_ADRES);
  Wire.write(0x3B);
  Wire.endTransmission(false);
  Wire.requestFrom(MPU_ADRES, (uint8_t)14);

  float ax = oku16() / 16384.0;
  float ay = oku16() / 16384.0;
  float az = oku16() / 16384.0;
  float sicaklik = oku16() / 340.0 + 36.53;
  float gx = oku16() / 131.0;
  float gy = oku16() / 131.0;
  float gz = oku16() / 131.0;

  Serial.print("Ivme (g)  X: "); Serial.print(ax);
  Serial.print("  Y: "); Serial.print(ay);
  Serial.print("  Z: "); Serial.println(az);
  Serial.print("Gyro (derece/sn)  X: "); Serial.print(gx);
  Serial.print("  Y: "); Serial.print(gy);
  Serial.print("  Z: "); Serial.println(gz);
  Serial.print("Sicaklik (C): "); Serial.println(sicaklik);
  Serial.println();
  delay(500);
}

Kart masada düz dururken ivmeölçerin Z ekseni yaklaşık 1 g, X ve Y eksenleri 0'a yakın değer gösterir; bu, bağlantının doğru olduğunu anlamanın en kolay yoludur. Hazır açı hesabı ve filtreleme için Kütüphane Yöneticisi'ndeki "Adafruit MPU6050" kütüphanesini ya da DMP destekli I2Cdevlib MPU6050 kütüphanesini kullanabilirsiniz. Ayrıntılı açıklamalar için Arduino Playground MPU-6050 sayfasına bakabilirsiniz.

Birlikte kullanılabilecek ürünler

Sık sorulan sorular

MPU6050 6 eksen mi, 9 eksen mi?

6 eksendir: 3 eksen jiroskop ve 3 eksen ivmeölçer. Kartta manyetometre (pusula) yoktur. Kuzeye göre yön bilgisi gerekiyorsa 9 eksenli bir IMU ya da XDA/XCL pinlerine bağlanan ayrı bir pusula sensörü gerekir.

Pinler lehimli mi geliyor?

Pin başlıkları karta lehimlenmemiş olarak, ayrı gelir. Breadboard'da kullanmak için düz başlığı, kartı yatay monte edecekseniz 90 derece açılı başlığı lehimleyin.

Sensör hiç veri vermiyor ya da hep 0 okunuyor, neden?

Önce SDA ve SCL kablolarının yer değiştirmediğini (UNO'da SDA A4, SCL A5) ve GND'nin bağlı olduğunu kontrol edin. MPU6050 açılışta uyku modunda başlar; kodda 0x6B yazmacına 0 yazılmazsa tüm değerler 0 gelir. Adresten emin değilseniz bir I2C tarayıcı koduyla 0x68 mi 0x69 mu olduğuna bakın.

Kart dururken jiroskop neden 0 göstermiyor?

Her jiroskopta küçük bir sıfır noktası kayması olur. Kartı birkaç saniye hareketsiz tutup her eksenin ortalamasını alın ve bu değeri sonraki okumalardan çıkarın. Hazır kütüphanelerin çoğunda bu kalibrasyon için bir fonksiyon bulunur.

Yatay dönüş açısı (yaw) zamanla neden kayıyor?

Eğim açıları (roll ve pitch) ivmeölçerin yerçekimi ölçümüyle düzeltilebilir, ama yatay dönüş açısı yalnız jiroskopun toplanmasıyla bulunur ve küçük hatalar zamanla birikir. Kalıcı ve doğru yön bilgisi için manyetometreli 9 eksenli bir sensör kullanılır.

3,3V ile çalışır mı?

Kart 3-5V ile beslenebilir, ancak kart üzerindeki regülatör nedeniyle VCC'ye 5V vermek daha kararlı sonuç verir. Arduino UNO ve Nano'da 5V pinini kullanın.
