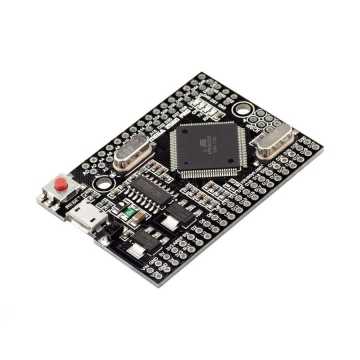

Mini Arduino Mega 2560 Pro (CH340): Mega'nın tüm pinleri 38 x 54 mm kartta
Mini Arduino Mega 2560 Pro, Arduino Mega 2560 ile aynı ATmega2560 mikrodenetleyiciyi ve aynı pin numaralarını kullanan küçültülmüş bir karttır. 54 dijital giriş/çıkış, 16 analog giriş ve 4 donanım seri portun tamamı 38 x 54 mm'lik bir karta sığdırılmıştır; yani kart bir Arduino Uno'dan bile küçüktür. Pin sayısı Uno'ya yetmeyen ama Mega'nın boyutu sığmayan robot, 3D yazıcı, otomasyon ve veri toplama projeleri için arduino mega mini çözümüdür.

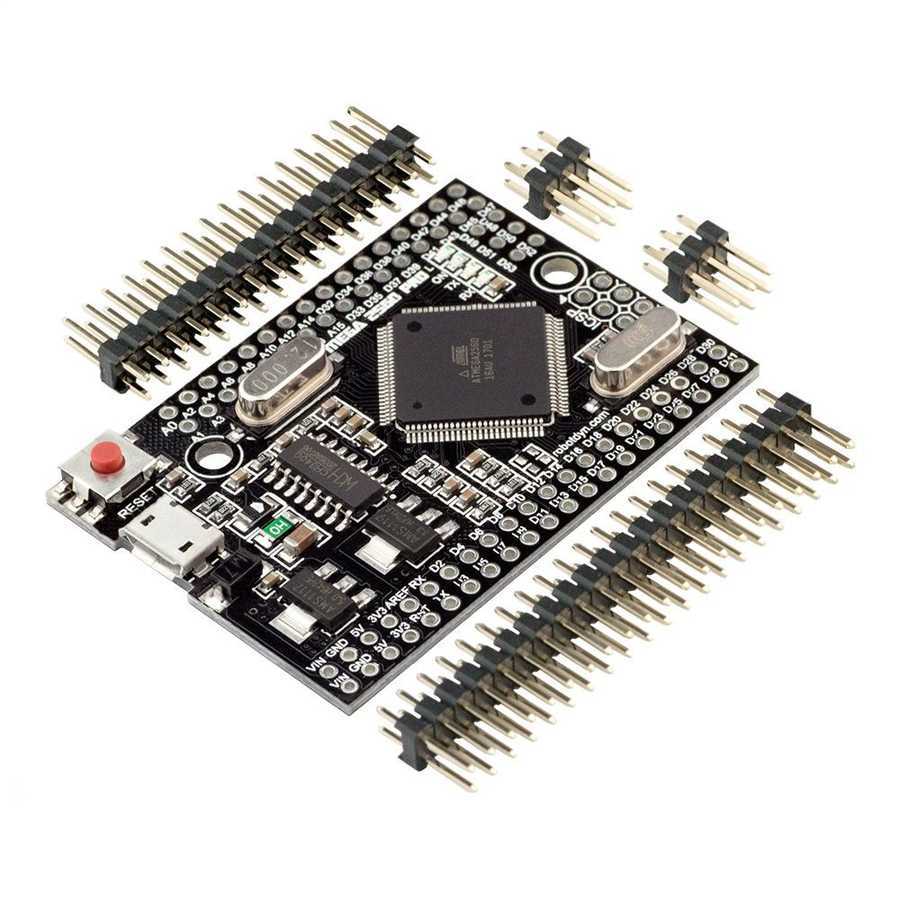

Kart micro USB girişiyle bilgisayara bağlanır; üzerindeki CH340G çipi USB bağlantısını sağlar. Arduino IDE'de "Arduino Mega or Mega 2560" seçilerek programlanır, Mega için yazılmış kodlar ve kütüphaneler aynen çalışır. Pinler kartın kenarlarında 2,54 mm aralıklı çift sıra delikler olarak dizilidir; pin başlığı lehimlenip breadboard'a, kendi devre kartınıza ya da dişi soketlere takılarak kullanılır. Pin başlıkları kartla birlikte lehimsiz gelir; USB kablo pakette yoktur.
Öne çıkan özellikler
- Mega'nın pin gücü, küçük gövde: 54 dijital pinin 15'i PWM çıkışı verir, 16 analog giriş vardır. Çok sayıda sensör, röle, servo ve ekranı aynı anda bağlayabilirsiniz.
- 4 donanım seri port: GPS, Bluetooth, GSM ya da başka bir mikrodenetleyiciyi yazılımsal seri porta gerek kalmadan aynı anda bağlarsınız.
- Geniş bellek: 256 KB Flash, 8 KB SRAM ve 4 KB EEPROM ile uzun kodlar, büyük diziler ve ekran kütüphaneleri Uno'ya göre rahat sığar.

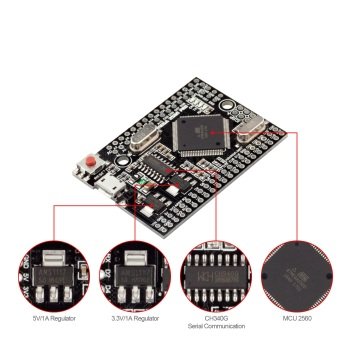

- Kart üstünde iki regülatör: 5V ve 3,3V hatlarının her biri en fazla 800 mA verir; 3,3 V isteyen modülleri ayrı bir regülatör kullanmadan besleyebilirsiniz.
- Gömülü kullanıma uygun: Kart küçük ve hafif olduğu için bitmiş projede kutunun içine, kendi tasarladığınız devre kartına ya da robot gövdesine yerleştirilebilir.

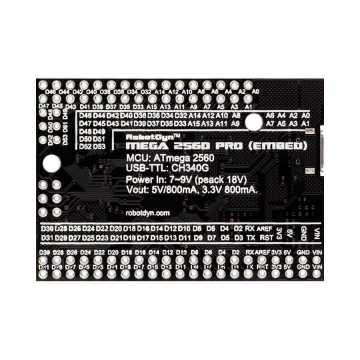

Pin işlevleri ve besleme şeması

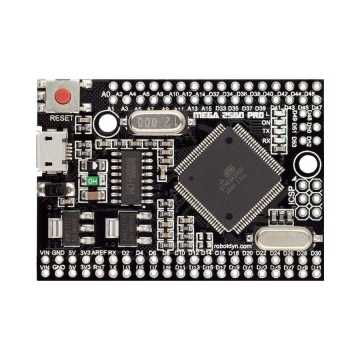

Pin numaraları Arduino Mega 2560 ile aynıdır; Mega için yazılmış bir projedeki bağlantıları doğrudan bu karta taşıyabilirsiniz. Besleme pinleri (VIN, GND, 5V, 3V3) uzun kenarın micro USB girişine yakın ucunda, karşılıklı iki sıra hâlinde bulunur.
Teknik özellikler
| Mikrodenetleyici | ATmega2560, 16 MHz |
| USB-seri çip | CH340G |
| USB girişi | Micro USB |
| Dijital giriş/çıkış | 54 (15'i PWM) |
| Analog giriş | 16 |
| Seri port | 4 donanım UART |
| Bellek | 256 KB Flash, 8 KB SRAM, 4 KB EEPROM |
| Çalışma ve mantık gerilimi | 5 V |
| Besleme | USB 5 V ya da VIN pini 7-9 V (en fazla 18 V); kartta DC jak yoktur |
| Çıkış gerilimleri | 5 V en fazla 800 mA, 3,3 V en fazla 800 mA |
| Programlama | Arduino IDE (USB) ya da ICSP |
| Çalışma sıcaklığı | -40 ile +85 °C |
| Ölçüler | 38 x 54 mm |
Başlarken
- Kartı veri taşıyan bir micro USB kabloyla bilgisayara bağlayın. Kartın ON ışığı yanmalıdır.
- Bilgisayar kartı görmezse CH340 sürücüsünü kurup bilgisayarı yeniden başlatın. Güncel Windows, macOS ve Linux sürümlerinin çoğu bu çipi kendiliğinden tanır.
- Arduino IDE'de Araçlar menüsünden Kart: "Arduino Mega or Mega 2560", İşlemci: "ATmega2560 (Mega 2560)" ve CH340 olarak görünen portu seçin.
- Dosya, Örnekler, 01.Basics, Blink örneğini yükleyin. Kart üzerindeki L ışığı yanıp sönüyorsa kurulum tamamdır.
CH340 USB-seri çip datasheet'i (PDF)
Pin özellikleri ve kart ayrıntıları için Arduino'nun resmi Arduino Mega 2560 dokümantasyonuna bakabilirsiniz.
Kullanırken dikkat
- VIN pinine 7-9 V verin. Daha yüksek gerilimde regülatör ısınır; 12 V adaptör kullanacaksanız kartın çekeceği akımı düşük tutun ya da harici bir 5 V regülatör kullanın.
- Kartı USB'den beslerken 5V pinine ayrıca adaptör bağlamayın. Motor ve servo gibi yüksek akım çeken parçaları kartın 5V pininden değil ayrı bir güç kaynağından besleyin, toprakları (GND) birleştirin.
- D0 (RX) ve D1 (TX) pinleri USB bağlantısıyla ortaktır. Bu pinlere bağlı bir modül kod yüklemeyi engelleyebilir; yükleme sırasında sökün ya da modülü Serial1-Serial3'e bağlayın.
- Pinler 5 V mantık seviyesindedir. 3,3 V ile çalışan modüllerin veri hatlarında seviye dönüştürücü kullanın.
Kimler için uygun?
Uno'nun pinleri yetmeyen robot ve otomasyon projeleri, çok sensörlü veri kaydediciler, çok sayıda buton ve LED'li kontrol panelleri, birden fazla seri cihazla haberleşen sistemler ve bitmiş projeyi küçük bir kutuya yerleştirmek isteyenler için uygundur. Breadboard üzerinde ilk denemeleri yapan yeni başlayanlar için standart boyutlu kartlar daha kolaydır; seçenekler Arduino kartları kategorisinde.
İlgili ürünler
- Ek pin başlığı gerekirse 40 pin erkek header 2,54 mm
- Kartı breadboard'suz modüllere bağlamak için 40 pin dişi-erkek jumper kablo
- Daha küçük projeler için Arduino Nano (CH340) ve Arduino UNO R3 (CH340)
Sık sorulan sorular
Arduino Mega 2560 ile farkı ne?
Bu arduino mega mini kartta mikrodenetleyici, bellek, pin sayısı ve pin numaraları aynıdır. Farklar boyutta (38 x 54 mm), USB girişinin micro USB olmasında, USB çipinin CH340G olmasında ve kartta DC jak bulunmamasındadır. Pinler standart Mega dizilişinde değil kartın kenarlarına dizildiği için Mega shield'leri bu karta doğrudan takılmaz; bağlantı kabloyla yapılır.
Kod yüklenmiyor, port görünmüyor.
CH340 sürücüsünü kurup bilgisayarı yeniden başlatın. Kart olarak "Arduino Mega or Mega 2560" seçin; Uno ya da Nano seçilirse kod yüklenmez. Bazı USB kablolar yalnız şarj eder, başka bir kablo ve USB girişi deneyin. D0 ve D1 pinlerine bağlı bir modül varsa yükleme sırasında sökün.
Kartı pil ya da adaptörle nasıl beslerim?
Pilin ya da adaptörün artı ucunu VIN pinine, eksi ucunu GND pinine bağlayın. Önerilen gerilim 7-9 V'tur; kartta DC jak olmadığı için adaptörün ucunu kabloyla pinlere bağlamanız gerekir. Hazır 5 V kaynağınız varsa 5V ve GND pinlerine de bağlayabilirsiniz.
I2C ve SPI hangi pinlerde?
I2C: D20 (SDA) ve D21 (SCL). SPI: D50 (MISO), D51 (MOSI), D52 (SCK), D53 (SS). Uno'da A4/A5 ve D10-D13 olan bu pinler Mega'da farklıdır; Uno için hazırlanmış bağlantı şemalarını uyarlarken buna dikkat edin.
| Ürün tipi | : | Geliştirme kartı |
| Kart modeli | : | Mega |
| İşlemci ailesi | : | AVR (ATmega / ATtiny) |
| Bağlantı | : | Yok |
