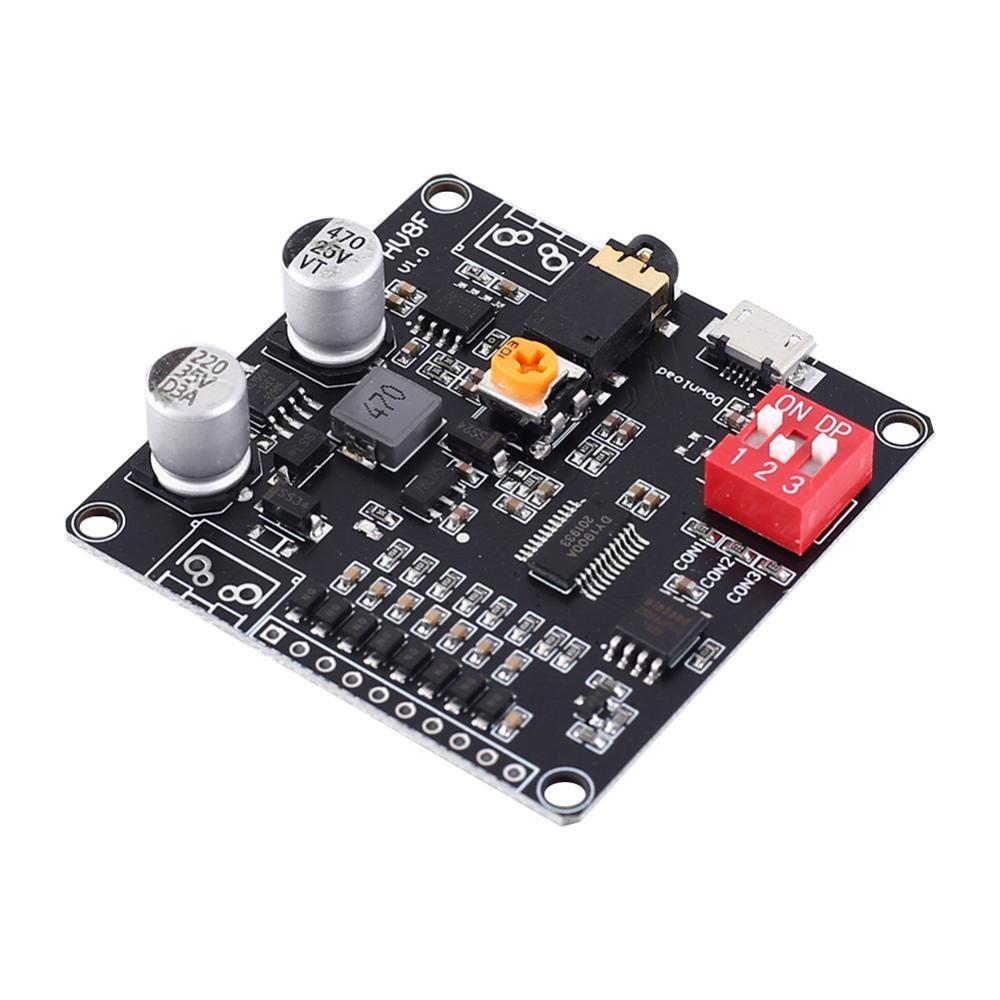

DY-HV8F MP3 Ses Çalma Modülü: 20 W Amfili, 8 MB Hafızalı
DY-HV8F, kendi dahili hafızasına yüklediğiniz MP3 ve WAV dosyalarını çalan, üzerinde 20 W sınıf D amfi bulunan bir mp3 modülüdür. Hoparlör doğrudan karta bağlanır, ayrıca amfi gerekmez. Sesleri butonla, Arduino gibi bir kartla seri port (UART) üzerinden ya da tek hatlı (One_line) kontrolle çalabilirsiniz. Anons ve uyarı sistemleri, kaçış odaları, sergi ve müze düzenekleri, oyuncaklar ve sesli robot projeleri için hazırlanmış bir ses modülüdür; SD kart gerektirmez.

Öne çıkan özellikler
- Dahili 8 MB hafıza: Ses dosyaları micro USB kablosuyla bilgisayardan doğrudan modüle kopyalanır. Kart takmak, ayrı bir programlayıcı kullanmak gerekmez.
- 20 W amfi: 4 Ω hoparlörü 20 W'a, 8 Ω hoparlörü 10 W'a kadar sürer. Geniş bir odada duyulacak anonslar için yeterli güç verir.
- 6-35 V geniş besleme: 12 V ya da 24 V adaptörle, araç ve makine beslemesiyle çalışır.
- Yedi çalışma modu: Kart üzerindeki 3'lü DIP anahtarla buton, UART, One_line ve standart MP3 modları arasında geçilir.
- Butonla 8, kombinasyonla 255 ses: IO modunda 8 girişin her biri bir dosyayı çalar; girişler birlikte kullanılınca 255 dosyaya kadar seçim yapılır. UART ile 65.535 dosyaya kadar dosya seçilir.
- BUSY çıkışı ve ses ayarı: BUSY pini çalma sırasında 0 V, çalma bitince 3,3 V verir; mikrodenetleyici sesin bittiğini buradan anlar. Ses seviyesi kart üzerindeki trimpotla ya da UART komutuyla ayarlanır.
Teknik özellikler
| Besleme gerilimi | 6-35 V DC |
| Hoparlör çıkışı | 4 Ω 20 W ya da 8 Ω 10 W (sınıf D amfi) |
| Ek ses çıkışı | 3,5 mm ses jakı |
| Desteklenen format | MP3, WAV |
| Örnekleme hızı | 8 / 11,025 / 12 / 16 / 22,05 / 24 / 32 / 44,1 / 48 kHz |
| DAC | 24 bit, dinamik aralık 90 dB, SNR 85 dB |
| Hafıza | 64 Mbit (8 MB) dahili flash; SD kart yuvası yok |
| Dosya yükleme | Micro USB |
| Kontrol | 8 IO girişi, UART (9600 baud), One_line, standart MP3 |
| Lojik seviye | 3,3 V; 8 IO girişinde ESD koruması |
| Çalışma sıcaklığı | -20 °C ile 85 °C arası |
| Boyut | 50 x 50 x 13 mm |
Pinler ve çalışma modları

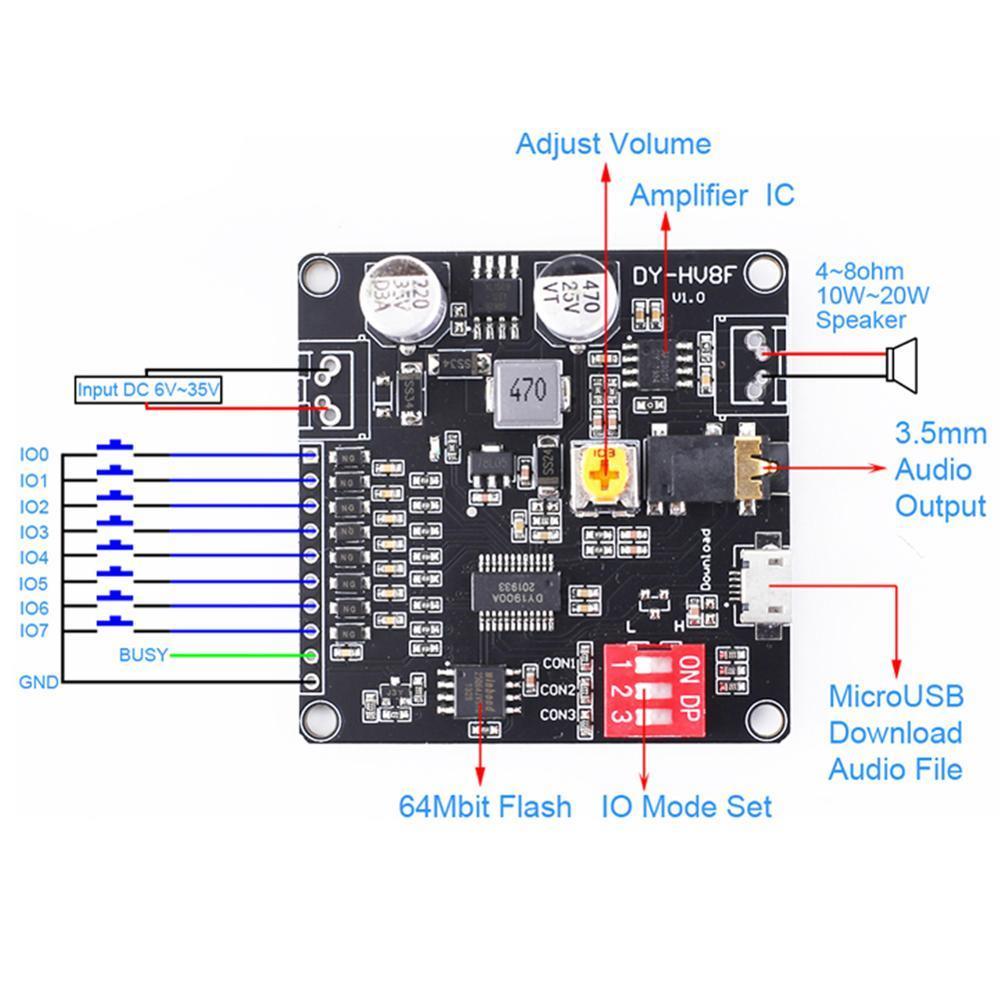

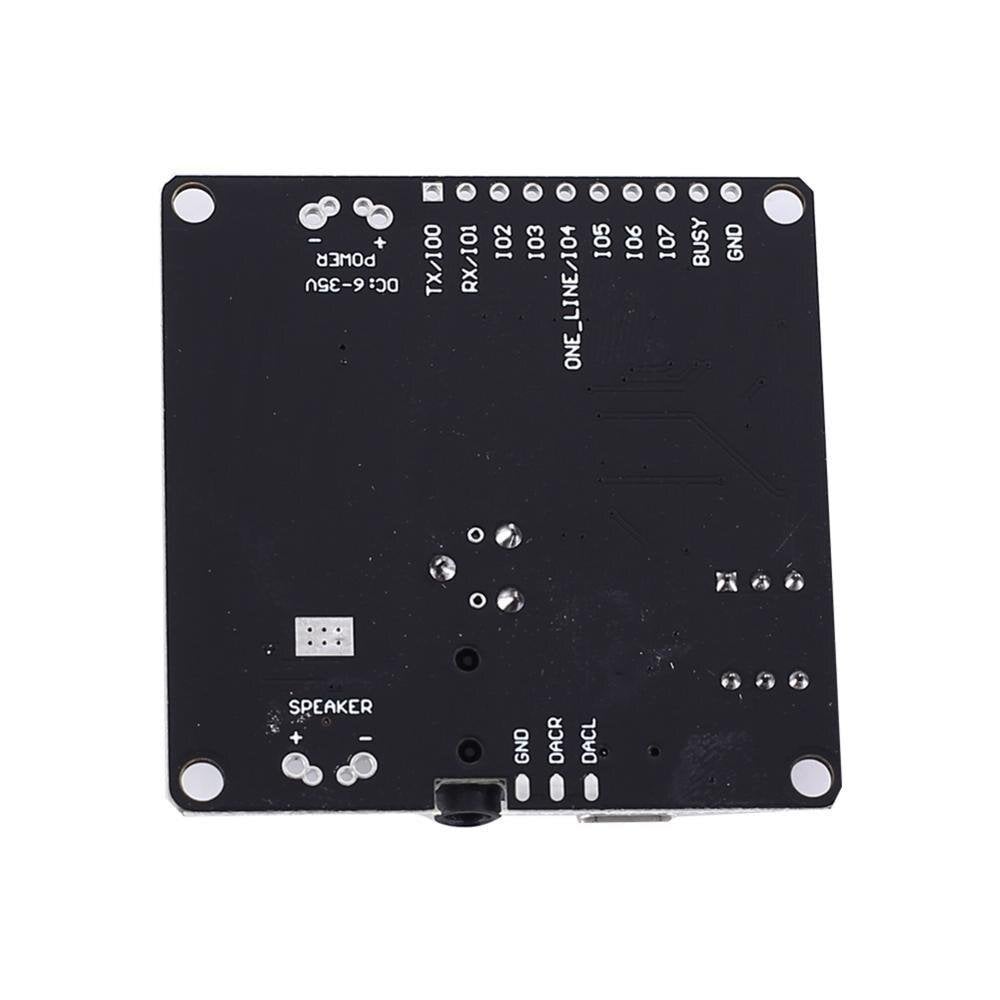

Kartın kenarında 10 pinlik sıra bulunur: TX/IO0, RX/IO1, IO2, IO3, ONE_LINE/IO4, IO5, IO6, IO7, BUSY ve GND. Besleme (POWER + ve -) ile hoparlör (SPEAKER + ve -) ayrı vidalı klemenslere bağlanır. Çalışma modu kart üzerindeki DIP anahtarla seçilir; anahtar 1 CON1, 2 CON2, 3 CON3'tür ve tabloda 1, anahtarın ON konumu demektir. Modu değiştirdikten sonra beslemeyi kapatıp açın.
| Mod | CON3 / CON2 / CON1 | Ne yapar |
| IO kombinasyon modu 0 | 0 / 0 / 0 | 8 girişin birleşimiyle 255 dosyadan biri seçilir; girişe kısa basmak yeterlidir |
| IO kombinasyon modu 1 | 0 / 0 / 1 | Aynı seçim, giriş tutulduğu sürece çalar |
| IO bağımsız modu 0 | 0 / 1 / 0 | IO0-IO7 sırasıyla 00001-00008 dosyasını çalar; giriş bırakılsa da dosya sonuna kadar çalar |
| IO bağımsız modu 1 | 0 / 1 / 1 | Aynı eşleşme; giriş GND'de tutuldukça tekrar çalar, bırakınca hemen durur |
| UART ve One_line modu | 1 / 0 / 0 | TX/IO0 ve RX/IO1 ile seri port, ONE_LINE/IO4 ile tek hat kontrolü |
| Standart MP3 modu | 1 / 0 / 1 | IO0 sonraki / ses artı, IO1 önceki / ses eksi, IO2 çal / duraklat, IO3 ekolayzer, IO4 tekrar |
IO girişleri GND'ye çekildiğinde tetiklenir. Buton kullanıyorsanız butonun bir ucunu IO pinine, diğerini GND'ye bağlamanız yeterlidir.
Butonla kullanım: 8 ayrı ses
En basit kullanım IO bağımsız modu 0'dır. Bilgisayarda modülün hafızasına 00001.mp3, 00002.mp3 ... 00008.mp3 adlı dosyaları kopyalayın, DIP anahtarları 1 OFF, 2 ON, 3 OFF yapın. Her buton kendi numarasındaki dosyayı çalar, mikrodenetleyici gerekmez.
Arduino mp3 modülü olarak kullanım (UART)
DIP anahtarları 1 OFF, 2 OFF, 3 ON yapın. Arduino'nun TX çıkışını modülün RX/IO1 pinine, RX girişini TX/IO0 pinine bağlayın ve GND'leri birleştirin. Modül 3,3 V lojikle çalıştığı için 5 V Arduino ile her iki hatta 1 kΩ seri direnç kullanın. Modül Arduino'nun 5V pininden beslenmez; kendi 6-35 V beslemesine bağlanır.
Aşağıdaki kod açılışta ses seviyesini 30 üzerinden 20'ye ayarlar ve 1 numaralı dosyayı çalar. Komutlar AA ile başlar, son bayt önceki baytların toplamıdır (toplamın düşük baytı).
#include "SoftwareSerial.h"
SoftwareSerial ses(10, 11);
void komut(byte *k, int n) {
byte toplam = 0;
for (int i = 0; i != n; i++) {
ses.write(k[i]);
toplam += k[i];
}
ses.write(toplam);
}
void sesSeviyesi(byte seviye) {
byte k[] = {0xAA, 0x13, 0x01, seviye};
komut(k, 4);
}
void dosyaCal(unsigned int no) {
byte k[] = {0xAA, 0x07, 0x02, highByte(no), lowByte(no)};
komut(k, 5);
}
void setup() {
ses.begin(9600);
delay(500);
sesSeviyesi(20);
dosyaCal(1);
}
void loop() {
}
Sık kullanılan diğer komutlar: çal AA 02 00 AC, duraklat AA 03 00 AD, durdur AA 04 00 AE, sonraki AA 06 00 B0, önceki AA 05 00 AF.
Kutu içeriği
- 1 adet DY-HV8F MP3 ses çalma modülü
Hoparlör, adaptör ve USB kablo dahil değildir. Dosya yüklemek için veri taşıyan bir micro USB kablo gerekir.
Uyumlu ürünler
- Seri port kontrolü için Arduino Nano klon (CH340) ya da Arduino UNO R3 klon
- Butonlu kullanım için 4 pinli push buton ve dişi-erkek jumper kablo
- Kendi sesinizi kaydedip çalmak için ISD1820 ses kayıt ve çalma modülü; diğer seçenekler Modüller kategorisinde
Sık sorulan sorular
Ses dosyalarını modüle nasıl yüklerim?
Modülü veri taşıyan bir micro USB kabloyla bilgisayara bağlayın ve dosyaları modülün hafızasına kopyalayın. Butonlu modlarda dosya adları 00001.mp3, 00002.mp3 gibi 5 haneli olmalıdır. Toplam boyut 8 MB'ı geçemez; uzun sesler için MP3 dosyasını düşük bit hızıyla (örneğin 64 kbps, mono) kaydetmek yer kazandırır.
Butona basınca yanlış dosya çalıyor ya da hiç çalmıyor.
Önce DIP anahtarların seçtiğiniz moda uygun olduğunu ve modu değiştirdikten sonra beslemenin kapatılıp açıldığını kontrol edin. Dosya adlarının 5 haneli (00001.mp3) olduğundan emin olun. Sorun sürerse hafızadaki dosyaları silip ses dosyalarını numara sırasıyla tek tek yeniden kopyalayın; modül bazı durumlarda dosyaları kopyalanma sırasına göre bulur.
Modülü Arduino'nun 5V pininden besleyebilir miyim?
Hayır. Modülün besleme aralığı 6-35 V'tur, 5 V ile çalışmaz. 9 V, 12 V ya da 24 V bir adaptör kullanın ve Arduino GND'si ile modül GND'sini birleştirin.
Ses kesiliyor ya da modül kendini yeniden başlatıyor.
Yüksek seste amfi daha fazla akım çeker; zayıf adaptörde gerilim düşer ve ses kesilir. Daha güçlü bir adaptör deneyin, ses seviyesini trimpottan biraz kısın ve hoparlörün 4 Ω'dan düşük olmadığından emin olun.
Hoparlör modülle birlikte geliyor mu?
Hayır. 4 Ω ya da 8 Ω bir hoparlör ayrıca alınır. 4 Ω hoparlörde en fazla 20 W, 8 Ω hoparlörde en fazla 10 W güç verilir.
