Breadboard Büyük Boy - 830 Pin MB-102

İlk yorumu siz yazın
Stok Kodu: AG07

Breadboard Büyük Boy: 830 Pin MB-102

Breadboard, elektronik devreleri lehim yapmadan kurup denemenizi sağlayan delikli bir deney tahtasıdır. Parçaların bacakları ve jumper kablolar deliklere takılır, içerideki metal yaylar aynı sıradaki delikleri birbirine bağlar. Bu büyük boy breadboard 830 pin (delik) kapasiteli MB-102 tipidir: Arduino, ESP32 ve Raspberry Pi projelerinde, okul deneylerinde ve prototip çalışmalarında birden fazla sensör ve modülü aynı tahtada toplamaya yetecek alan sunar. Devre değiştikçe parçalar söküp yeniden takılır, tahta tekrar tekrar kullanılır.

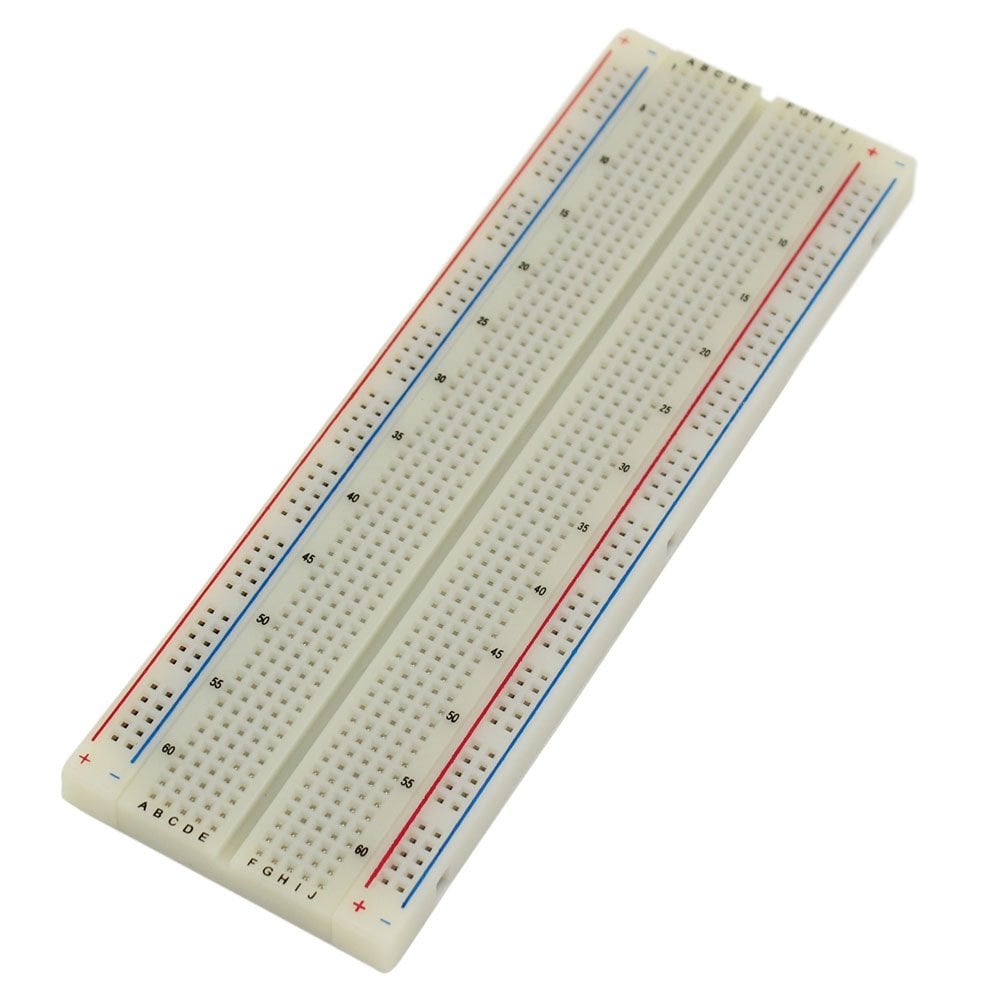

Beyaz büyük boy 830 pin MB-102 breadboard: numaralı sıralar, a-j harfleri ve iki yanda kırmızı-mavi çizgili güç hatları

Breadboard nedir, içeride nasıl bağlıdır?

Tahta iki bölümden oluşur. Ortadaki ana alanda her numaralı sırada a-e ve f-j olmak üzere 5'er delik vardır; aynı sıradaki 5 delik içeriden birbirine bağlıdır. Ortadaki kanal iki yarıyı ayırır, bu yüzden DIP kılıflı entegreler ve Arduino Nano gibi kartlar bu kanalın üstüne oturtulur; her bacak ayrı bir sıraya düşer. Kenarlardaki kırmızı (+) ve mavi (-) çizgili uzun hatlar güç hattıdır: besleme ve GND bir kez buraya verilir, parçalar ihtiyaç duydukları yerden buradan beslenir.

Breadboard iç bağlantı şeması: a-e ve f-j delikleri her sırada dikine 5'li bağlı, orta kanal iki yarıyı ayırır, kenarlardaki artı ve eksi güç hatları yatay bağlı

Güç hatlarının yapısı üretim partisine göre değişebilir: bazı tahtalarda hat boydan boya bağlıdır, bazılarında ortada ikiye bölünür. Uzun bir devre kurmadan önce güç hattının iki ucunu bir LED ya da multimetreyle kontrol edin.

Teknik özellikler

Tip MB-102, lehimsiz breadboard
Toplam delik 830
Ana alan 630 delik: 63 sıra x 10 (a-e ve f-j)
Güç hatları 4 hat x 50 delik = 200 delik
Delik aralığı 2,54 mm (standart pin header ve DIP entegrelerle uyumlu)
Uygun kablo 20-29 AWG tek damar tel ve jumper kablo
Boyut 165,5 x 54,5 x 8,5 mm
Renk Beyaz
Arka yüz Koruma kâğıtlı yapışkan bant

Kullanım ipuçları

  • Sabitleme: Arkadaki kâğıt soyulunca tahta masaya, kutuya ya da robot gövdesine yapıştırılır. Tahtayı taşınabilir kullanacaksanız kâğıdı sökmeyin.
  • Kalın bacaklar: DC jak, büyük diyot ve kalın vidalı klemens bacakları deliklerdeki yayları genişletir; bu parçaları ince bir kabloyla tahtaya bağlayın.
  • Akım sınırı: Tahta sinyal ve küçük akımlı devreler içindir. Motor ve yüksek akım çeken yükleri tahtadan değil, doğrudan sürücü kartı ve klemensler üzerinden besleyin.
  • Kısa devre: Güç hatlarında + ve - yan yana durur; besleme vermeden önce bu iki hat arasında yanlışlıkla takılmış kablo olmadığını kontrol edin.

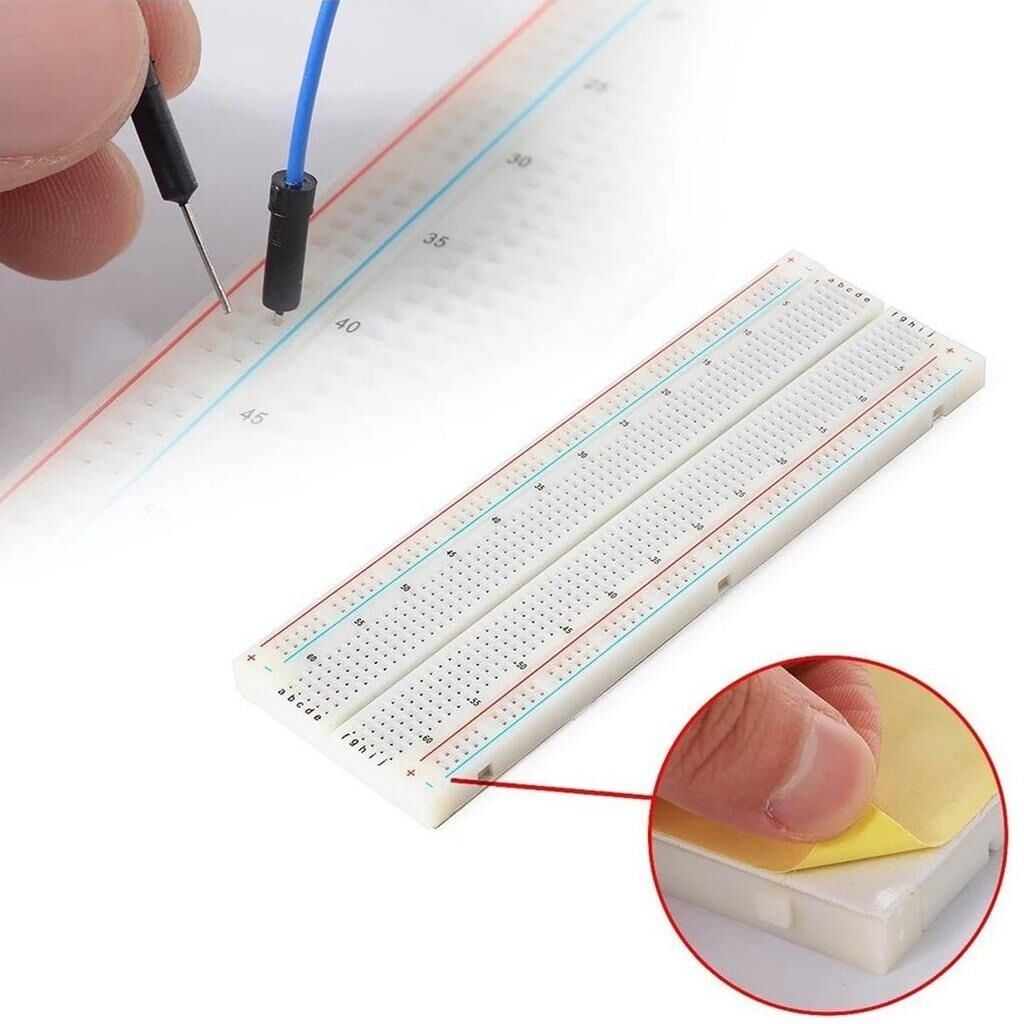

Breadboard'a jumper kablo takılması ve arka yüzdeki yapışkan bandın koruma kâğıdının soyulması

Kutu içeriği

  • 1 adet büyük boy 830 pin MB-102 breadboard

Jumper kablo ve elektronik parçalar dahil değildir.

Uyumlu ürünler

Sık sorulan sorular

830 pin ne demek, kaç parça takılır?

Tahtada toplam 830 delik vardır: ortadaki ana alanda 630, kenarlardaki dört güç hattında 200. Ana alandaki her sıra 5 delikten oluştuğu için bir parça bacağıyla aynı sıraya en fazla 4 bağlantı daha yapılabilir.

Arduino Nano breadboard'a takılır mı?

Evet. Nano ortadaki kanalın üzerine, bir sıra pini a-e tarafına, diğer sıra pini f-j tarafına gelecek şekilde takılır. Böylece her pinin yanında bağlantı için boş delikler kalır. Arduino Uno ise tahtaya takılmaz, jumper kablolarla bağlanır.

Devre çalışmıyor, bağlantıları nasıl kontrol ederim?

Parça bacaklarının deliğe tam oturduğundan ve iki ucun aynı sıraya düşmediğinden emin olun; aynı sıradaki iki bacak kısa devre olur. Entegre ya da Nano'nun orta kanalın üzerinde durduğunu, güç hattına besleme ve GND'nin gerçekten verildiğini kontrol edin. Şüpheli bir sırayı multimetreyle ölçebilirsiniz.

Breadboard'a lehim yapılır mı?

Hayır. Tahta lehimsiz kullanım içindir; lehim plastiği eritir ve yayları bozar. Devreyi kalıcı hâle getirmek için pertinaks ya da delikli plaket kullanılır.
