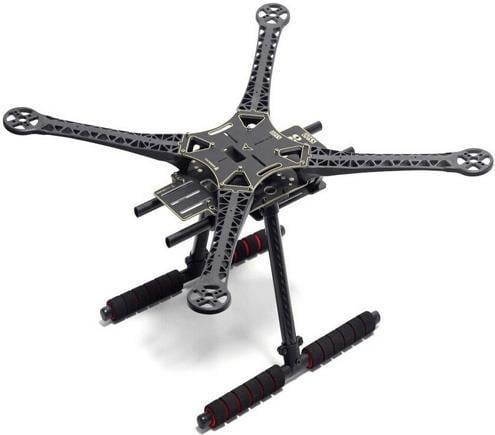

S500 drone gövde: 500 mm, karbon fiber iniş takımlı quadcopter gövde kiti
S500 drone gövde, 500 mm dingil mesafeli dört kollu (quadcopter) bir gövde kitidir. Bakır folyolu PCB alt plakası ESC ve pil bağlantılarını lehimle yapmanızı sağlar, 3K karbon fiber borulardan yapılmış yüksek iniş takımı ise gövdenin altında kamera ve gimbal için yer bırakır. 2212-2216 sınıfı motorlar, 10-12 inç pervaneler ve 3S-4S pille kurulur. Kendi drone'unu toplamak isteyenler, Pixhawk ve ArduPilot ile otonom uçuş deneyenler, okul ve üniversite projeleri için uygun bir S500 frame seçeneğidir. Motor, ESC, pervane, pil ve uçuş kontrol kartı gövdeye dahil değildir.

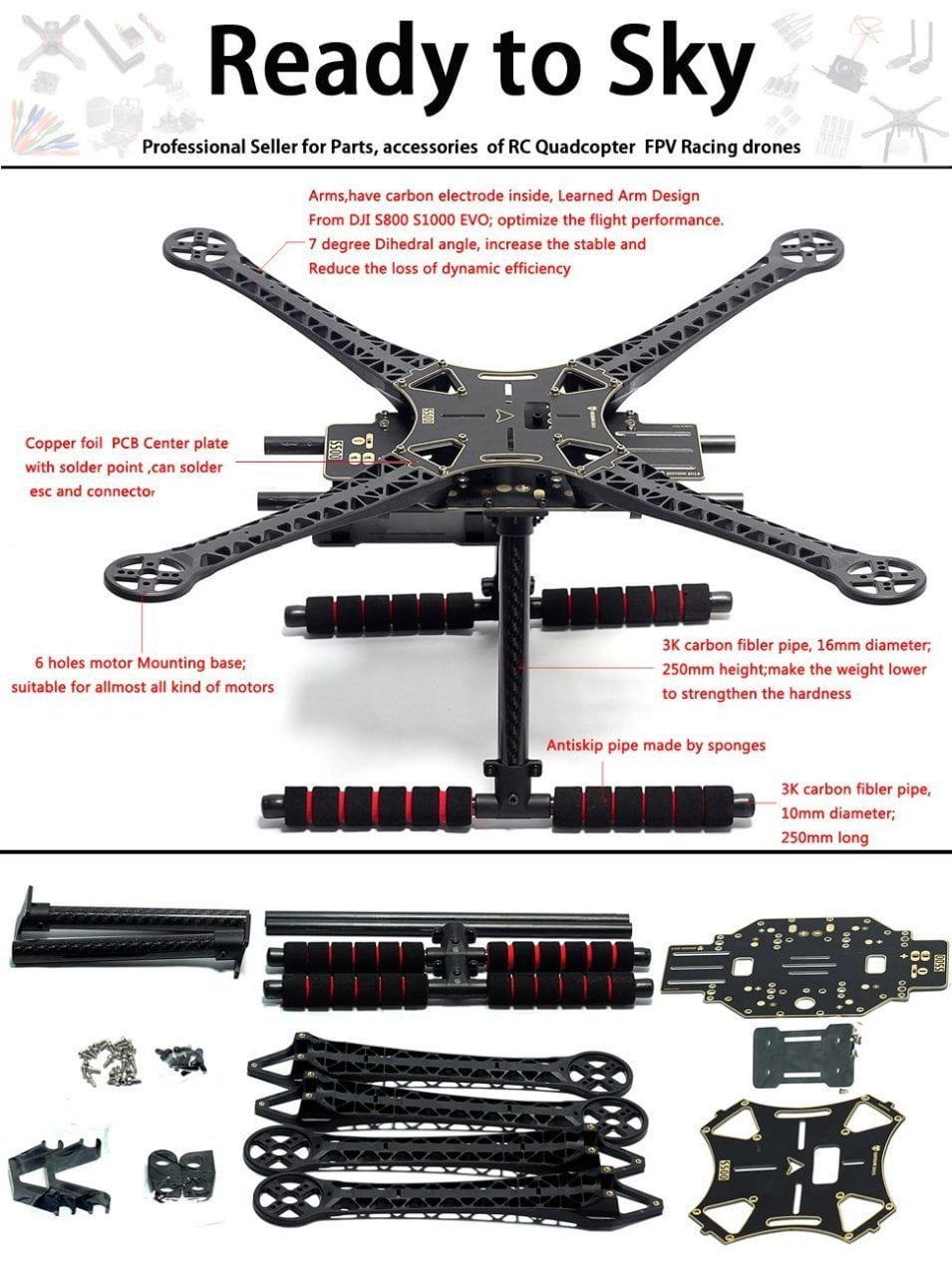

Öne çıkan özellikler
- PCB alt plaka: Bakır folyolu merkez plaka güç dağıtım kartı görevi görür; pil kablosu ve dört ESC doğrudan üzerindeki pedlere lehimlenir. Ayrı bir güç dağıtım kartına gerek kalmaz.
- 7 derece dihedral kollar: Kollar hafif yukarı eğimlidir; bu açı uçuşta kararlılığa yardımcı olur.
- 6 delikli motor tabanı: Kol uçlarındaki motor yuvası farklı delik aralıklarına sahip çoğu motorun takılmasına uygundur.
- Karbon fiber iniş takımı: Ayaklar 16 mm çaplı, 250 mm yüksekliğinde 3K karbon fiber borudur; kızaklar 10 mm çaplı, 250 mm uzunluğunda karbon fiber boru ve üzerleri kaymaz süngerle kaplıdır.
- Gimbal uyumu: GoPro Hero 3 boyutunda kameralar için 2 eksenli fırçasız gimbal (dahil değil) iniş takımının arasına takılabilir.

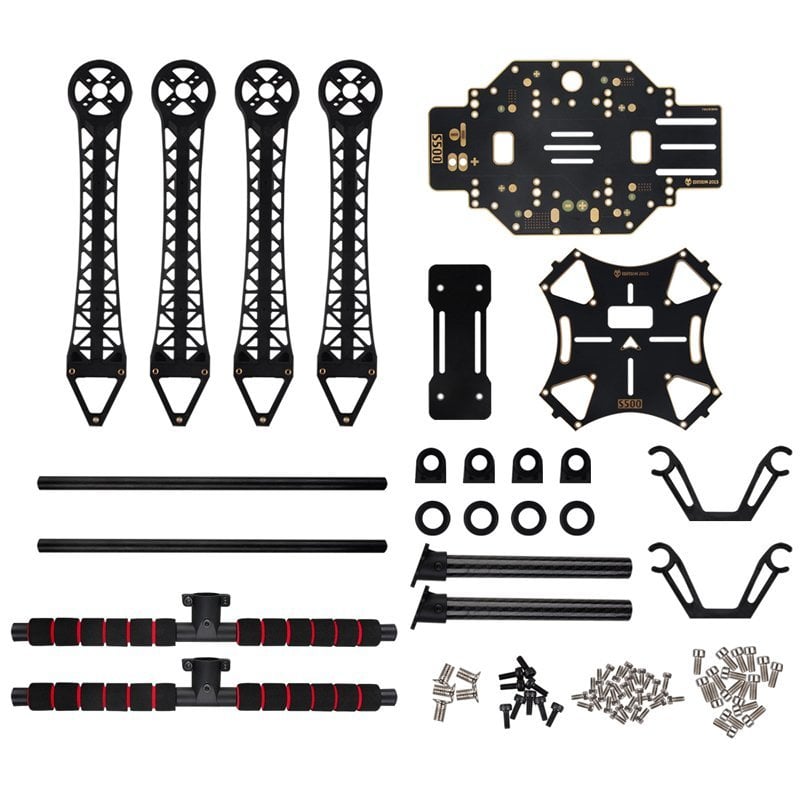

Kutu içeriği
Kit sökülü olarak gelir ve şu parçalardan oluşur:
- 4 adet kol
- 1 adet PCB alt plaka ve 1 adet üst plaka
- 1 adet küçük ara plaka
- 2 adet karbon fiber iniş ayağı ve 2 adet sünger kaplı kızak
- Gimbal montajı için 2 adet boru, boru tutucular ve askı parçaları
- Montaj vidaları

Motor dizilimi ve güç bağlantısı
Pil kablosu PCB alt plakanın + ve - pedlerine, dört ESC'nin güç kabloları da kolların yanındaki pedlere lehimlenir. Uçuş kontrol kartı üst plakaya monte edilir. Quadcopter'da çapraz motorlar aynı yönde döner; aşağıdaki şema ArduPilot (Pixhawk) Quad X dizilimini gösterir. Betaflight gibi başka yazılımlarda motor numaraları farklıdır, kurulumda kendi yazılımınızın şemasına bakın (ArduPilot için: ESC ve motor bağlantısı).
Teknik özellikler
| Gövde tipi | Quadcopter (X), 4 kol |
| Dingil mesafesi | 500 mm |
| Ağırlık | 405 g |
| Merkez plaka | Bakır folyolu PCB, ESC ve konnektör lehim noktalı |
| Kol açısı | 7 derece dihedral |
| İniş takımı | 3K karbon fiber boru: ayak 16 mm x 250 mm, kızak 10 mm x 250 mm, sünger kaplı |
| Kollar ve plakalar | Karbon fiber değildir; karbon fiber yalnız iniş takımındadır |
| Önerilen motor | 2212 KV980 · 2216 KV880-KV900 · 3108 KV900 |
| Önerilen pervane | 1045 · 1047 · 1147 · 1238 |
| Önerilen pil | 3S-4S, 2200-5200 mAh |
| Dahil olmayanlar | Motor, ESC, pervane, pil, uçuş kontrol kartı, gimbal |
Uyumlu ürünler
- Uçuş kontrol: Pixhawk 2.4.8 uçuş kontrol kartı seti ve XT60 soketli güç modülü; diğer kartlar uçuş kontrol kartları kategorisinde
- 2212-2216 sınıfı motorlar: drone motorları
- Motorlara uygun sürücüler: ESC motor sürücüleri
- Diğer boyutlar ve FPV gövdeleri: drone gövdesi kategorisi
Sık sorulan sorular
Motor, ESC ve pervane gövdeyle birlikte geliyor mu?
Hayır. S500 drone gövde kitinde yalnız gövde parçaları ve montaj vidaları gelir. Motor, ESC, pervane, pil, uçuş kontrol kartı ve gimbal ayrıca alınır.
Hangi motor ve pervaneyi kullanmalıyım?
2212 KV980 ya da 2216 KV880-KV900 motorlar ve 10-12 inç pervaneler (1045, 1047, 1147, 1238) önerilir. 3S-4S pil ile kullanılır. Ağır kamera taşıyacaksanız 2216 sınıfı motor ve büyük pervane daha fazla itki verir.
Ayrı bir güç dağıtım kartı gerekir mi?
Gerekmez. PCB alt plaka güç dağıtımını yapar; pil kablosu ve ESC'ler doğrudan plakadaki pedlere lehimlenir. Lehimlemeden önce + ve - kutuplarını kontrol edin.
Altına kamera ya da gimbal takabilir miyim?
Evet. Yüksek iniş takımı gövdenin altında boşluk bırakır; GoPro Hero 3 boyutunda kameralar için 2 eksenli fırçasız gimbal takılabilir. Gimbal ve kamera kite dahil değildir.
Pervaneleri hangi yöne takmalıyım?
Çapraz motorlar aynı yönde döner: iki motor saat yönünde (CW), iki motor tersine (CCW). Her motora kendi dönüş yönüne uygun pervaneyi takın ve motor sırasını uçuş yazılımınızın şemasına göre bağlayın.
| Gövde boyutu | : | 451-700 mm |
| Kol sayısı | : | Quadcopter (4) |
| Gövde malzemesi | : | Plastik / cam elyaf takviyeli |
