GM67 QR Barkod Tarayıcı Modül

GM67 QR Barkod Okuyucu Modül: Projenize Gömülen 1D ve 2D Tarayıcı

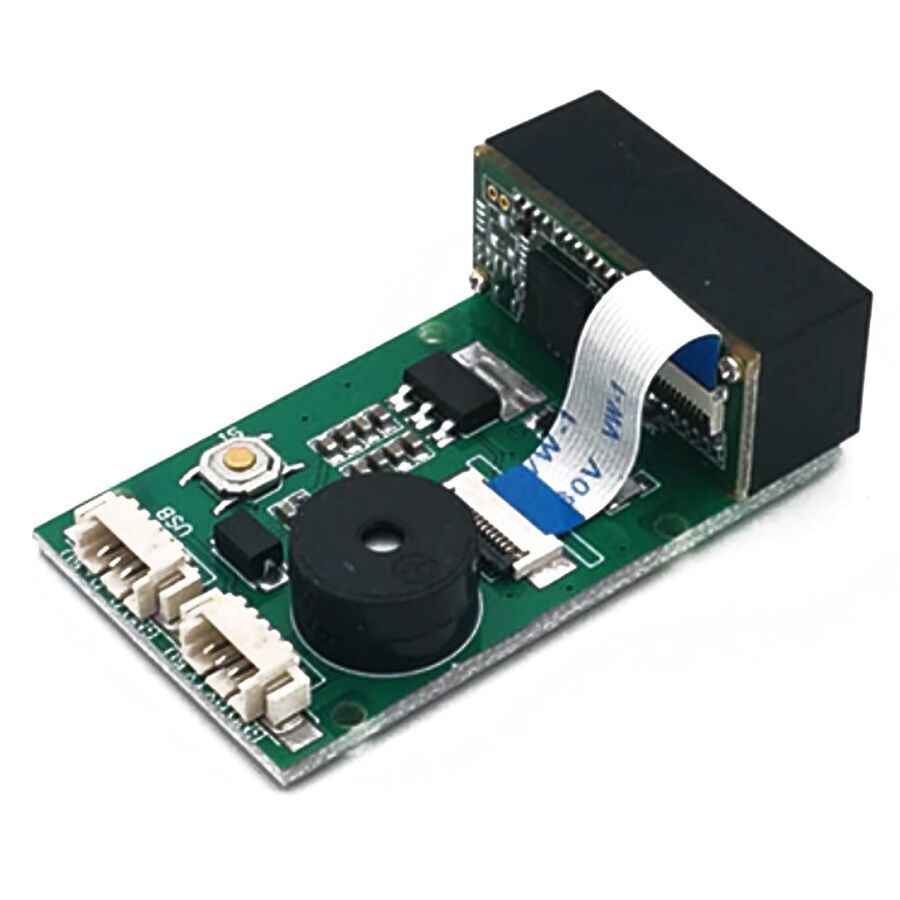

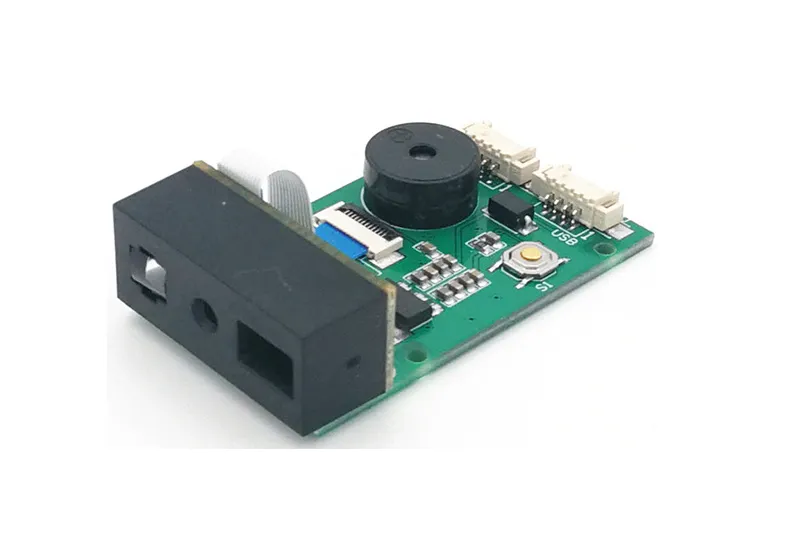

GM67, Hangzhou Grow'un ürettiği, cihazın içine yerleştirilmek üzere tasarlanmış bir QR barkod okuyucu modüldür. 640x480 CMOS kamerasıyla EAN-13, Code 128 gibi çizgisel barkodları ve QR Code, Data Matrix, PDF417 gibi 2D kodları okur; kod kağıt etikette de olsa telefon ya da bilgisayar ekranında da olsa çalışır. Okuma başarılı olduğunda kart üzerindeki buzzer sesli uyarı verir.

Modülün iki bağlantı yolu vardır: USB'den bilgisayara takıldığında sürücü gerektirmeyen bir klavye (HID) ya da sanal seri port gibi görünür, TTL seri (UART) portundan ise Arduino, ESP32 veya Raspberry Pi gibi kartlara bağlanır. Turnike, kiosk, otomat, depo terminali ve stok sayım gibi projelerde hazır bir barkod tarayıcı olarak kullanılır.

Öne çıkan özellikler

• 1D ve 2D kod desteği: UPC/EAN, Code 128, GS1-128, Code 39, Interleaved 2 of 5, QR Code, Micro QR, Data Matrix ve PDF417 fabrika ayarında açıktır; Code 93, Codabar, ITF-14, Aztec gibi diğer türler ayar barkoduyla açılır.
• Ekrandan okuma: Telefon ekranındaki QR biletleri, ödeme ve giriş kodlarını okuyabilir.
• Üç çalışma modu: Sürekli okuma (fabrika ayarı), buton ile tetikleme ve ortam ışığı değiştiğinde otomatik başlayan algılama modu. Seri porttan komutla tetiklenen host modu da vardır.
• Barkodla ayar: Arayüz, baud hızı, ses, önek/sonek, karakter gizleme ve karakter değiştirme gibi ayarlar kılavuzdaki ayar barkodları okutularak yapılır; yazılım gerekmez.
• Türkçe klavye seçeneği: USB klavye modunda Türkçe Q ve Türkçe F klavye düzenleri seçilebilir; okunan veri bilgisayarda doğru karakterlerle yazılır.

Ayar barkodlarının tamamı (arayüz, baud hızı, okuma modu, klavye dili, önek ve sonek, kod türlerini açıp kapatma) üreticinin kullanım kılavuzunda yer alır. Kılavuzu yazdırıp ya da ekranda açıp ilgili barkodu modüle okutmanız yeterlidir.

GM67 kullanım kılavuzunu ve ayar barkodlarını indir (PDF, İngilizce)

Teknik özellikler

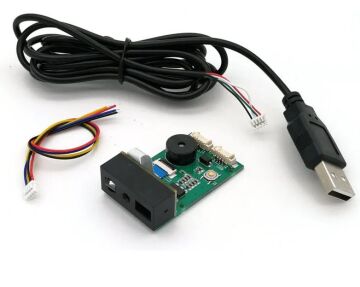

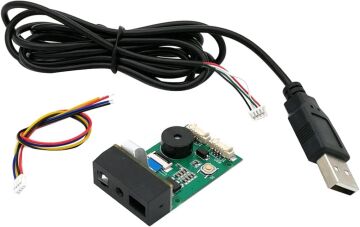

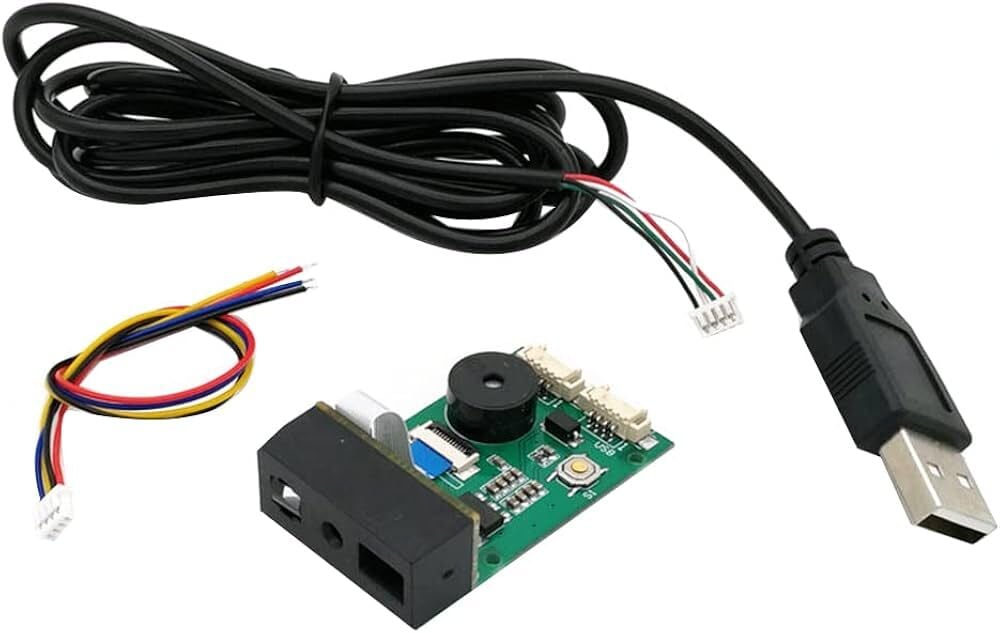

Kutu içeriği

• GM67 barkod tarayıcı modül
• USB bağlantı kablosu
• 4 pinli UART bağlantı kablosu (açık uçlu)

Bağlantı ve Arduino ile kullanım

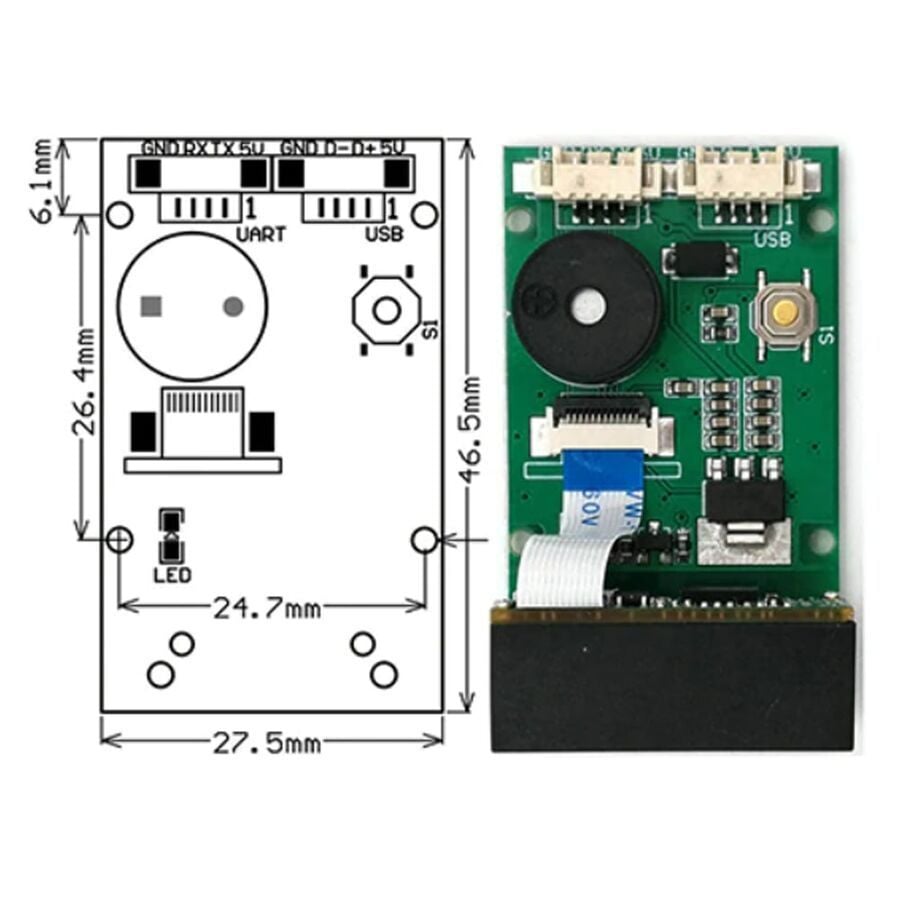

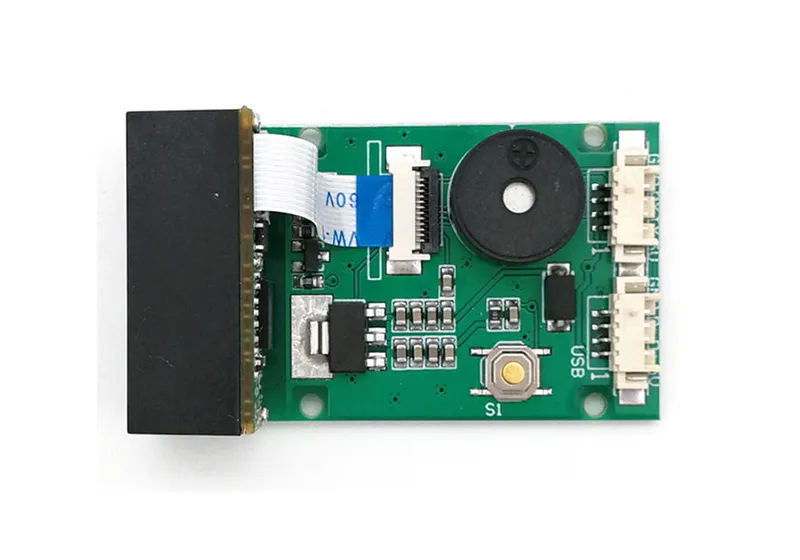

Kartta iki ayrı 4 pinli konnektör vardır: UART (5V, TX, RX, GND) ve USB (5V, D+, D-, GND). Bilgisayarda kullanmak için USB kablosunu takmanız yeterlidir; modül klavye gibi davranır ve okunan kodu imlecin bulunduğu yere yazar.

Arduino ile kullanmak için:

1. Kılavuzdaki TTL 232 Interface ayar barkodunu okutarak modülü seri arayüze alın.
2. UART kablosunda 5V'u Arduino 5V'a, GND'yi GND'ye, modülün TX hattını Arduino'nun 10 numaralı pinine bağlayın. Yalnız okuma yapacaksanız modülün RX hattını bağlamanız gerekmez.
3. Aşağıdaki kodu yükleyip Seri Monitör'ü 9600 baud ile açın; okutulan her kod ekrana düşer.

#include "SoftwareSerial.h"
SoftwareSerial tarayici(10, 11); // RX, TX

void setup() {
  Serial.begin(9600);
  tarayici.begin(9600);
}

void loop() {
  if (tarayici.available()) {
    Serial.write(tarayici.read());
  }
}

Uyumlu ürünler

• Arduino UNO R3 Klon (CH340): okunan kodu işleyip röle, kilit ya da ekran sürmek için.
• Dişi-Erkek Jumper Kablo: UART kablosunun açık uçlarını karta bağlamak için.
• Yalnız UART arayüzü yeterliyse GM60 UART QR Barkod Okuyucu Modül; diğer seçenekler için modüller kategorisi.
