Flysky FS-İ6X 2.4GHz 10 Kanal Kumanda ve FS-İA10B Alıcı
Flysky FS-i6X 10 kanal kumanda ve FS-iA10B alıcı seti

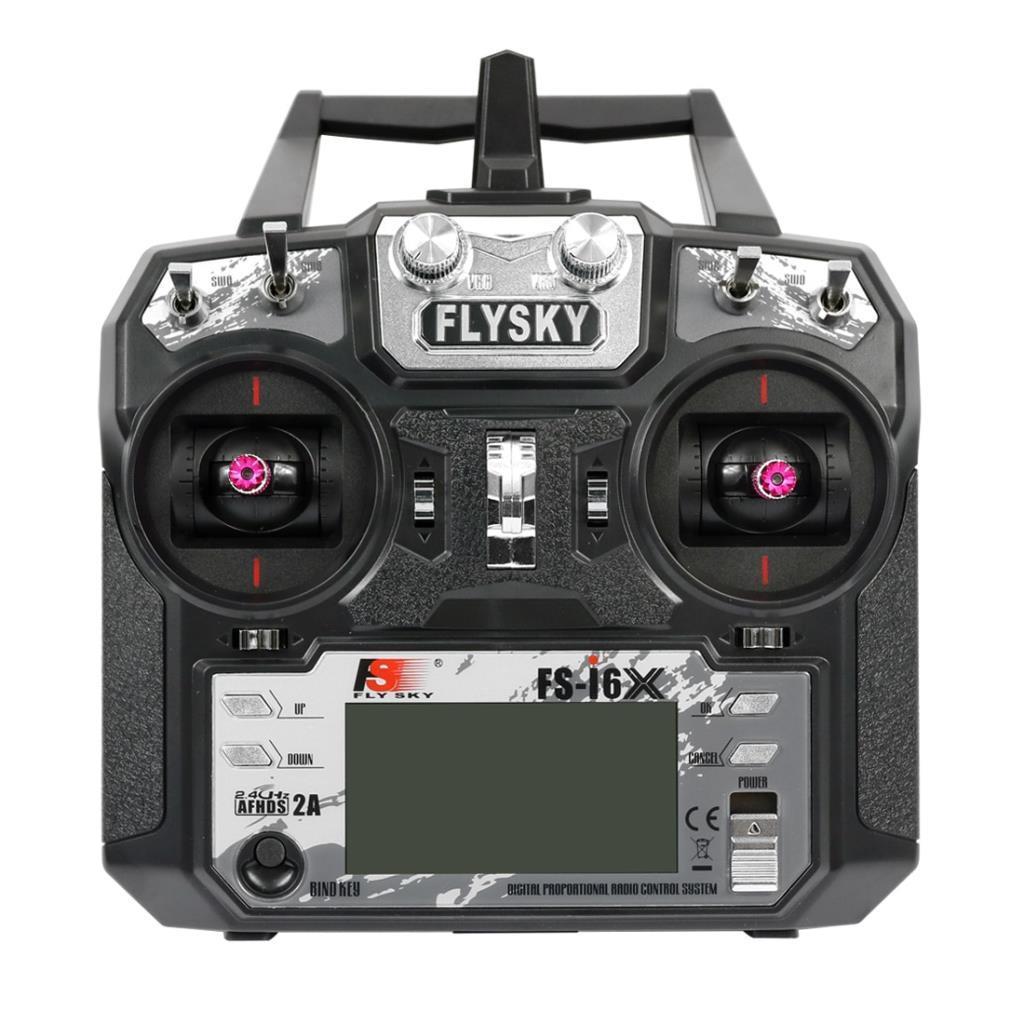

Flysky FS-i6X, 2.4GHz AFHDS 2A protokolüyle çalışan, ekranlı ve programlanabilir bir RC kumandadır. Fabrika ayarında 6 kanal açıktır; menüden 10 kanala çıkarılır ve bu sette gelen 10 kanallı FS-iA10B alıcıyla 10 kanalın tamamı kullanılır. Drone ve multikopter, sabit kanatlı uçak, planör, helikopter, RC araç, tekne ve robot projelerinde kullanılır. Alıcının PPM ve i-BUS çıkışları sayesinde Pixhawk gibi uçuş kontrol kartlarına tek kabloyla bağlanır. Flysky FS-i6X, ilk kumandasını alanlar için sade, ileri seviye kullanıcılar için ise yeterince ayar sunan bir drone kumandasıdır.
Öne çıkan özellikler
- 6 kanaldan 10 kanala: Ek kanallar menüden açılır ve anahtarlara ya da potlara atanır; iniş takımı, ışık, uçuş modu veya kamera kontrolü için kullanılır.
- AFHDS 2A: Sistem 135 kanallı bantta frekans atlayarak çalışır ve paraziti azaltır. Her kumanda ve alıcının kendine özgü kimliği vardır; eşleştirmeden sonra yalnız birbirleriyle haberleşir.
- İki yönlü iletişim: Alıcı, pil voltajı ve bağlı sensörlerin verisini kumandaya geri gönderir; değerler ekranda izlenir.
- Hassas çubuklar: 4096 adım çözünürlük, ters çevirme, uç nokta, alt trim, gaz eğrisi ve mikser ayarları vardır.
- Failsafe: Sinyal kesilirse her kanalın alacağı konum önceden belirlenir; drone'da gazın düşük konuma ayarlanması önerilir.

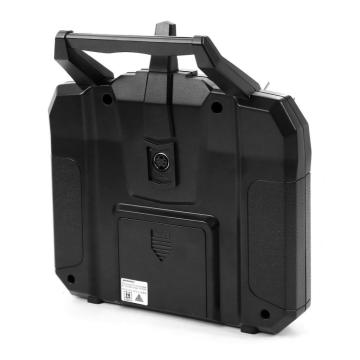

- Eğitmen modu ve güncelleme: Arkadaki PS/2 port eğitmen/öğrenci bağlantısı ve bilgisayardan yazılım güncellemesi için kullanılır.
Video: almadan önce bilmeniz gereken 5 şey
Kısa videoda FS-i6X için en çok sorulan beş konu var: kanal sayısı, kumanda modu ve gaz kolunun yeri, uçuş kontrol kartına bağlantı, pil ve kutu içeriği, sinyal kesilince ne olduğu:
10 kanal nasıl açılır?
- OK tuşunu basılı tutarak ana menüye girin ve "System setup" bölümünü açın.
- "Aux. switches" menüsünde OK ile "Ch" satırına gelin, UP/DOWN tuşlarıyla kanal sayısını 10 yapın. CANCEL tuşunu basılı tutarak kaydedin.
- "Functions setup" içindeki "Aux. channels" menüsünde 7-10. kanallara birer kaynak (SwA, SwB, SwC, SwD anahtarları veya VrA, VrB potları) atayın ve kaydedin.
- "Display" ekranında anahtarları oynatarak kanalların hareket ettiğini kontrol edin.
Alıcının çıkış tipi "RX setup" menüsündeki "Output mode" ile seçilir: kanal başına ayrı kablo (PWM) ya da tek kabloyla PPM. Uçuş kontrol kartlarında 10 kanalın tamamını tek kabloyla taşımak için i-BUS kullanılır.
Kumanda ile alıcıyı eşleştirme (bind)
Setteki kumanda ve alıcı eşleştirilmiş gönderilir. Yeni bir alıcı eklerken ya da eşleşme koptuğunda adımlar şöyledir:
- Bind kablosunu alıcının B/VCC portuna takın.
- Alıcıya başka bir kanal portundan güç verin.
- Kumandadaki BIND KEY tuşunu basılı tutarken kumandayı açın.
- Eşleşme bitince alıcının gücünü ve bind kablosunu çıkarın, güç kablosunu B/VCC portuna takın.
- Servoların ve motorların doğru çalıştığını kontrol edin; sorun varsa adımları baştan tekrarlayın.
Açarken önce kumandayı, sonra alıcıyı açın; kapatırken önce alıcının gücünü kesin, sonra kumandayı kapatın.
Eşleştirme, eşleşmediğinde kontrol edilecekler, 10 kanalı açma, alıcı çıkış tipi ve failsafe ayarı videoda adım adım:
Teknik özellikler
| Kumanda kanal sayısı | 6-10 (varsayılan 6) |
| Frekans | 2,408-2,475 GHz, 135 kanal, 500 KHz bant genişliği |
| Protokol | AFHDS 2A / AFHDS, GFSK modülasyon |
| RF gücü | 20 dBm altında |
| Çubuk çözünürlüğü | 4096 |
| Ekran | 128 x 64 STN LCD, beyaz arka aydınlatmalı |
| Kumanda beslemesi | 6V DC, 4 x 1,5V AA pil; düşük voltaj uyarısı 4,2V altında |
| Kumanda ağırlığı / ölçüsü | 392 g · 174 x 89 x 190 mm |

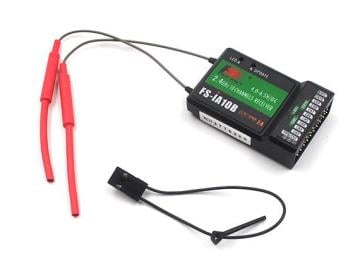

| Alıcı | FS-iA10B, 10 kanal, AFHDS 2A, çift anten |
| Alıcı çıkışları | PWM, PPM, i-BUS; sensör girişi (telemetri) |
| Alıcı besleme | 4,0-6,5V DC |
| Alıcı hassasiyeti | -105 dBm |
| Alıcı menzili | Havada 500-1500 m (üretici değeri, ortama göre değişir) |
| Alıcı ağırlığı | yaklaşık 19 g |
Flysky FS-i6X kullanım kılavuzunu indir (PDF, İngilizce)
Kılavuz, FS-i6X'in 6 kanallı FS-iA6 alıcıyla satılan paketi için yazılmıştır; kumanda menüleri ve eşleştirme adımları bu sette de aynıdır.

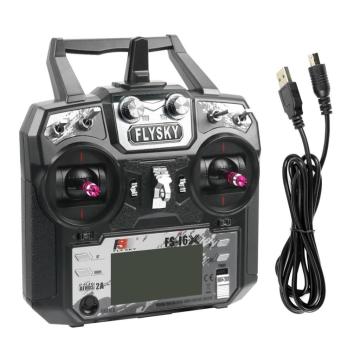

Kutu içeriği
- 1 adet Flysky FS-i6X 2.4GHz kumanda
- 1 adet FS-iA10B 10 kanal alıcı
- 1 adet bind (eşleştirme) kablosu
- 1 adet USB kablo
Kumanda 4 adet AA pille çalışır.
Kumanda modu
Kumanda Mod 2 olarak gönderilir, yani gaz kolu soldadır. Gaz kolunun hangi tarafta olduğu kumanda moduna bağlıdır: Mod 2'de gaz ve yön (yaw) sol çubukta, Mod 1'de gaz sağ çubuktadır. Mod, "System setup" altındaki "Sticks mode" menüsünden seçilir; Mod 1 ile Mod 2 arasında geçerken gaz çubuğunun yaysız mekanizmasının da kumandanın içinden yer değiştirmesi gerekir (kılavuzda 4.4 bölümü).
Kimler için uygun?
İlk drone'unu veya RC uçağını yapanlar, Pixhawk ya da benzeri uçuş kontrol kartlarıyla çalışan öğrenci ve yarışma takımları, RC araç ve tekne kullanıcıları ve kumandayla kontrol edilen robot projeleri için uygundur. Daha az kanal yeten projeler ve diğer modeller için drone kumandası ve RC kumanda kategorisine, tüm Flysky ürünleri için Flysky kumanda sayfasına bakabilirsiniz. Dokunmatik ekranlı alternatif: Flysky FS-i6S ve FS-iA10B.
Uyumlu ürünler
- Uçuş kontrol kartı: Pixhawk 2.4.8 full set (alıcının PPM veya i-BUS çıkışı RC IN girişine bağlanır); diğer kartlar uçuş kontrol kartları kategorisinde
- Alıcı, AFHDS 2A protokolünü kullanan diğer Flysky vericilerle de eşleştirilebilir.
Sık sorulan sorular
Kumanda 6 kanal mı, 10 kanal mı?
FS-i6X fabrika ayarında 6 kanal açık gelir. System setup / Aux. switches menüsünden kanal sayısı 10'a çıkarılır, ardından ek kanallar Aux. channels menüsünde anahtarlara atanır. Setteki FS-iA10B alıcı 10 kanalı destekler.
Kumanda ile alıcı eşleşmiyor, ne yapmalıyım?
Eşleştirme sorunlarının çoğu adım sırasından kaynaklanır: bind kablosu B/VCC portunda, alıcının gücü başka bir porttan, BIND KEY basılıyken kumanda açılmalıdır. Kumandada RX setup / RF standard ayarının AFHDS 2A olduğunu kontrol edin. Alıcı hiç güç almıyorsa yaptığınız adımların kısa videosuyla destek ekibimize yazın.
Kumanda şarj edilebilir mi?
Kumanda 4 adet 1,5V AA pille çalışır ve kendi şarj devresi yoktur. Şarj edilebilir AA piller kullanılacaksa kumandanın dışında şarj edilir.
Pixhawk'a nasıl bağlarım?
Kumandada RX setup / Output mode menüsünden PPM ya da i-BUS seçin ve alıcının ilgili çıkışını Pixhawk'ın RC IN girişine tek servo kablosuyla bağlayın. Kablonun sinyal, artı ve eksi sırasına dikkat edin; ters takılması en sık görülen sorundur. Sonra Mission Planner'da kumanda kalibrasyonunu yapın.
Sinyal kesilirse drone ne yapar?
RX setup / Failsafe menüsünde her kanalın sinyal kesildiğinde alacağı konum ayarlanır. Ayar yapılmazsa kanallar son konumunda kalır. Uçuş kontrol kartı kullanıyorsanız kartın kendi failsafe ayarını da yapın.
