Arduino Eğitim Seti: UNO R3, Sensörler, Göstergeler ve Motorlar

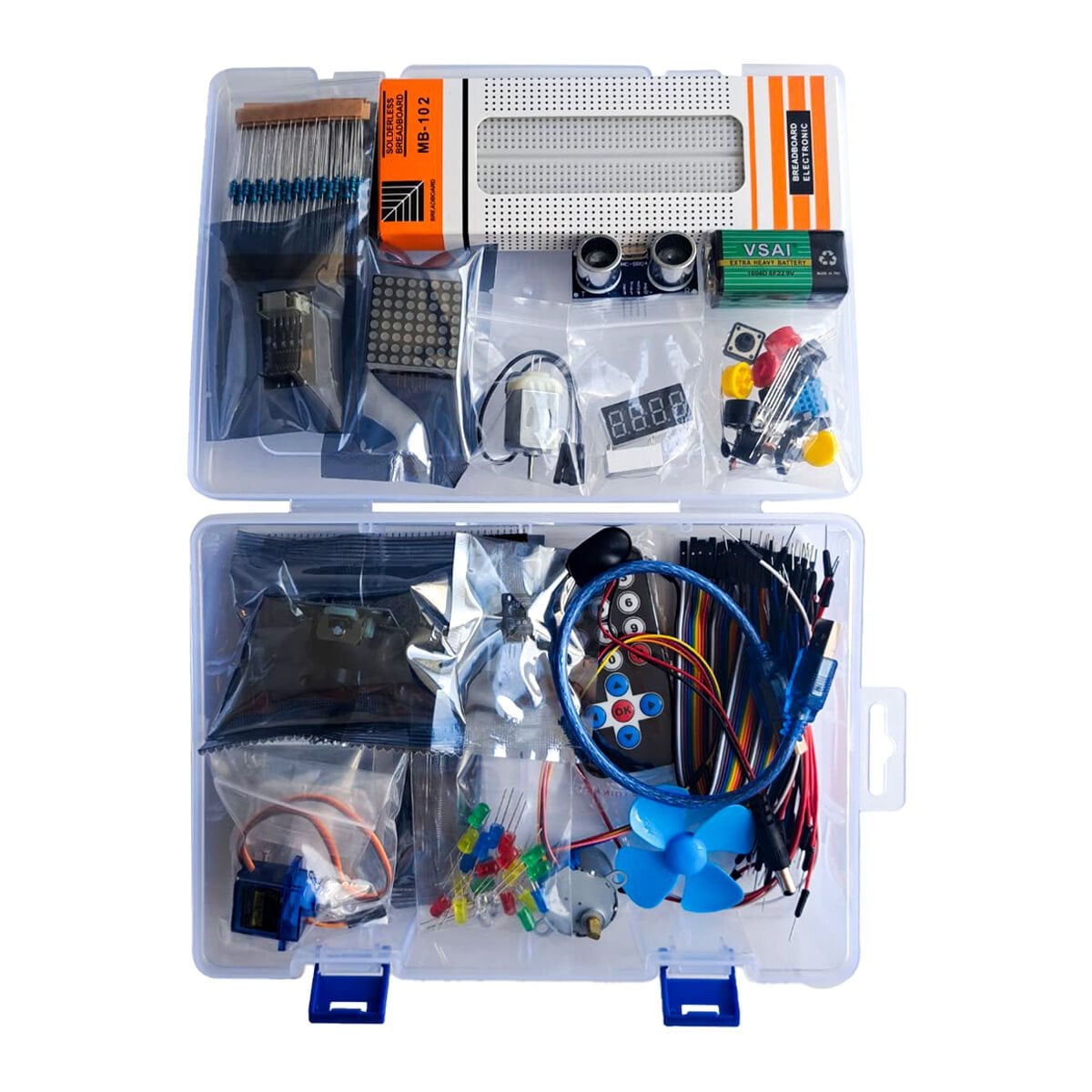

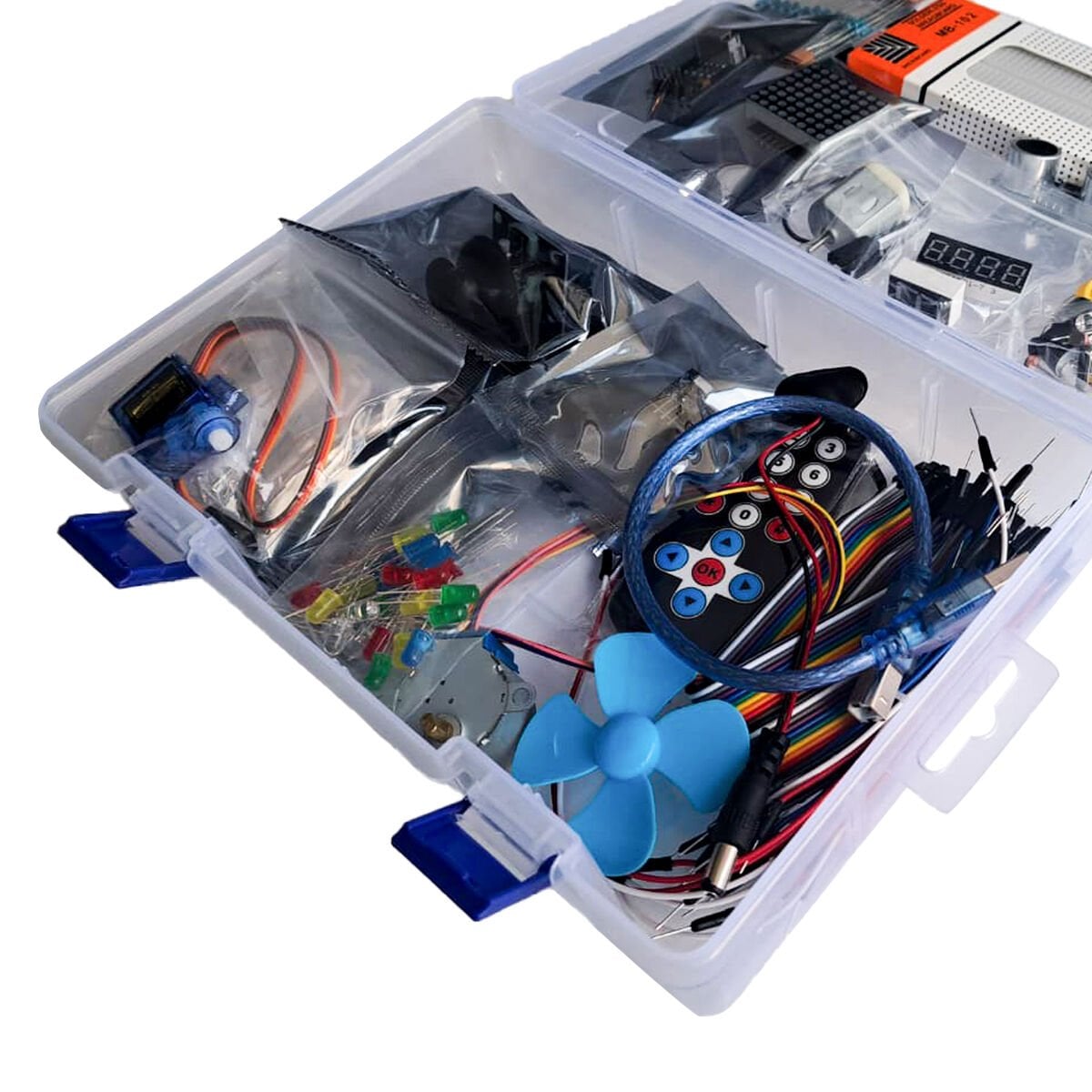

Robotzade Arduino eğitim seti, Arduino UNO R3 uyumlu kartla birlikte LED, buton, buzzer, 7 segment gösterge, 8x8 nokta matris, sıcaklık-nem ve mesafe sensörleri, IR kumanda, joystick, servo ve step motoru bölmeli bir kutuda toplar. LED yakmaktan başlayıp ölçüm, uzaktan kontrol ve motor sürmeye kadar Arduino konularını sırayla çalışmak isteyenler için hazırlanmıştır.

Arduino, açık kaynaklı bir geliştirme kartıdır: Arduino IDE'de yazdığınız kodu USB kabloyla karta yüklersiniz, kart da bağladığınız parçaları bu koda göre çalıştırır. Set ortaokuldan üniversiteye kadar Arduino eğitimi, okul atölyeleri, öğretmenlerin ders hazırlığı ve kendi kendine öğrenmek isteyenler için uygundur.

Bu setle neler yapılır?

• LED ve buton projeleri: Trafik lambası, butonla yanan LED, RGB LED ile renk karıştırma.
• Az pinle çok LED: 74HC595 kaydırmalı yazmaç ile 3 pinden 8 LED sürme.
• Göstergeler: Tek haneli ve 4 haneli 7 segment göstergeyle sayaç, 8x8 nokta matrisle harf ve animasyon.
• Ölçüm: DHT11 ile sıcaklık ve nem, NTC termistörle sıcaklık, LDR ile ışık seviyesi.
• Alarm ve mesafe: HC-SR04 ultrasonik sensör ve buzzer ile park sensörü, eğim sensörüyle hareket alarmı.
• Uzaktan kontrol: IR alıcı ve kumandayla LED, röle ya da motor kontrolü.
• Hareket: Joystick ile SG90 servo kontrolü, ULN2003 sürücülü step motorla adım adım dönüş, pervaneli motor.

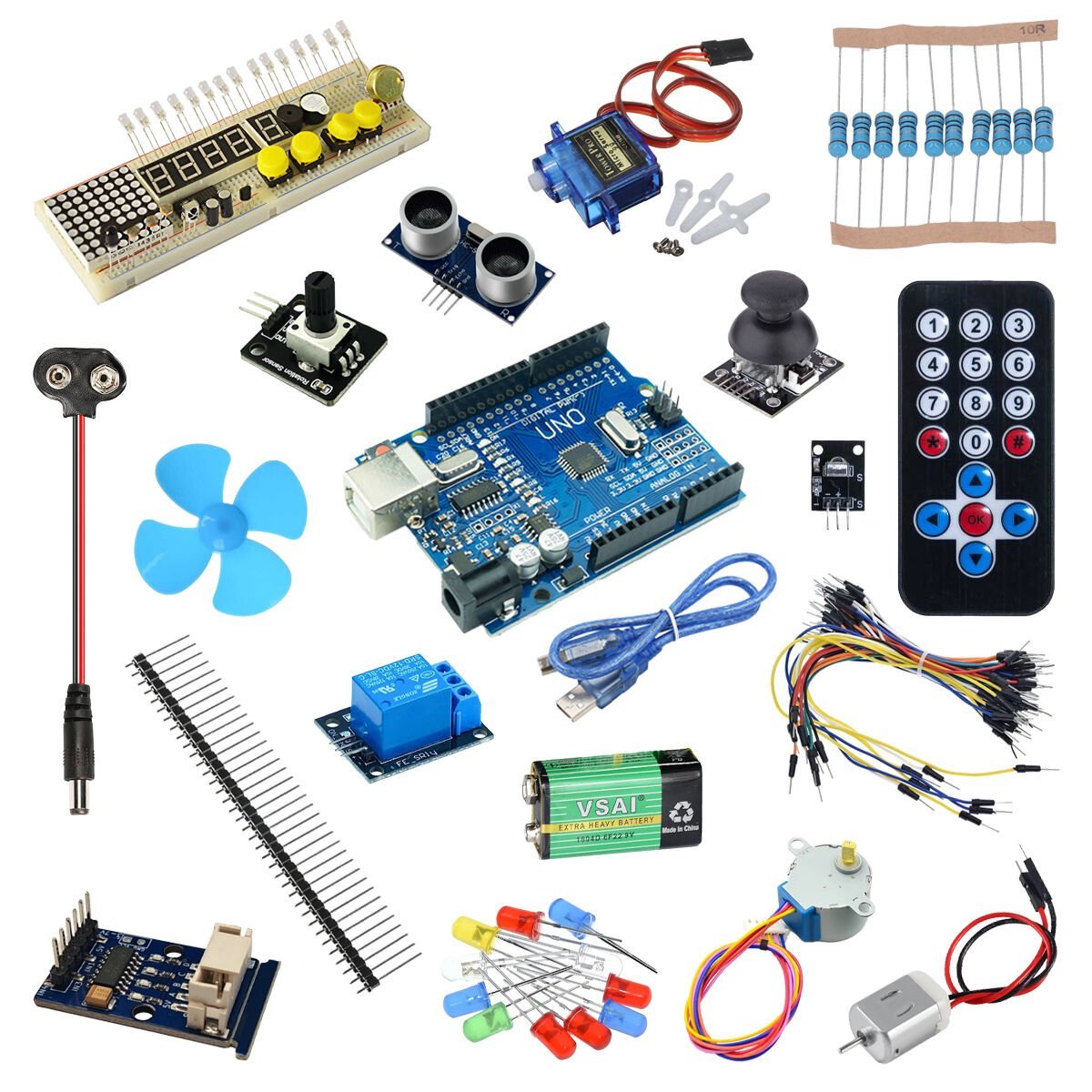

Set içeriği

• 1 x Arduino UNO R3 uyumlu SMD klon kart (CH340 USB çipli)
• 1 x USB kablo
• 1 x HC-SR04 ultrasonik mesafe sensörü
• 1 x 5 mm RGB LED
• 5 mm LED: 3 x kırmızı, 3 x yeşil, 3 x sarı, 3 x mavi, 3 x beyaz
• Direnç: 5 x 1 kΩ, 5 x 10 kΩ, 8 x 220 Ω
• 1 x Büyük boy breadboard (MB-102)
• 4 x Buton
• 1 x Aktif buzzer, 1 x pasif buzzer
• 1 x IR alıcı ve 1 x IR kumanda
• 2 x LDR ışık sensörü
• 1 x DHT11 sıcaklık ve nem sensörü
• 1 x NTC 103 (10 kΩ) termistör
• 1 x 74HC595 kaydırmalı yazmaç entegresi
• 1 x 8x8 nokta matris
• 1 x Tek haneli 7 segment gösterge, 1 x 4 haneli 7 segment gösterge
• 1 x 2 eksenli joystick modülü
• 1 x Tekli 5 V röle kartı
• 1 x 40 pin erkek header
• 1 x 5 V step motor ve 1 x ULN2003 step motor sürücü kartı
• 1 x SG90 servo motor ve servo tutucu
• 1 x 9 V pil ve 1 x Arduino uyumlu 9 V pil klipsi
• 65 x erkek-erkek jumper kablo
• 1 x 3-6 V oyuncak motor ve pervanesi
• 1 x Potansiyometre
• 1 x SW-520D eğim (tilt) sensörü
• 1 x Bölmeli plastik saklama kutusu

Başlarken

1. Arduino IDE'yi kurun, kartı USB kabloyla bağlayın.
2. Araçlar menüsünden Kart: "Arduino Uno" ve kartın göründüğü portu seçin. Setteki kartın USB çipi CH340 olduğu için port görünmüyorsa CH340 sürücüsünü kurun.
3. Dosya, Örnekler, 01.Basics, Blink örneğini yükleyin; kart üzerindeki L LED'i yanıp sönüyorsa kurulum tamamdır. Ardından LED ve buton devreleriyle başlayıp sırayla sensörlere ve motorlara geçin.

HC-SR04 ultrasonik sensör datasheet'i (PDF)

SG90 servo motor veri sayfası (PDF)

Kullanırken dikkat

• Motorlar dijital pinden beslenmez; bir pin en fazla 40 mA verebilir. Step motor ULN2003 kartıyla, oyuncak motor röle kartıyla çalıştırılır. Servonun yalnız sinyal kablosu dijital pine, güç kabloları 5V ve GND'ye bağlanır.
• Her LED kendi direnciyle (220 Ω) bağlanmalıdır.
• Röle kartı sette düşük gerilimli devreler içindir; şebeke gerilimiyle (220 V) çalışma yapılmaz.
• Pil ve adaptörü bağlamadan önce artı ve eksi uçları kontrol edin; ters bağlantı kartı bozar.
