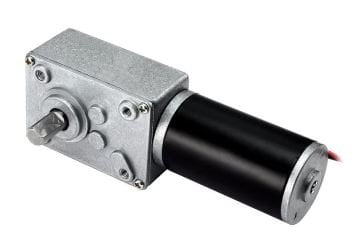

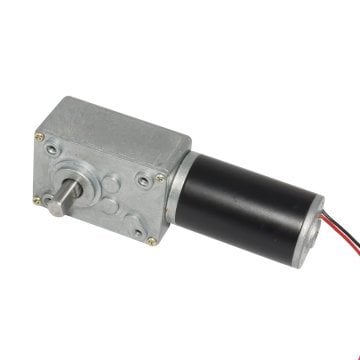

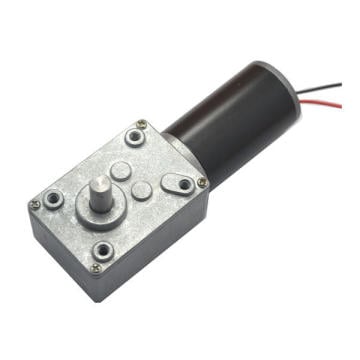

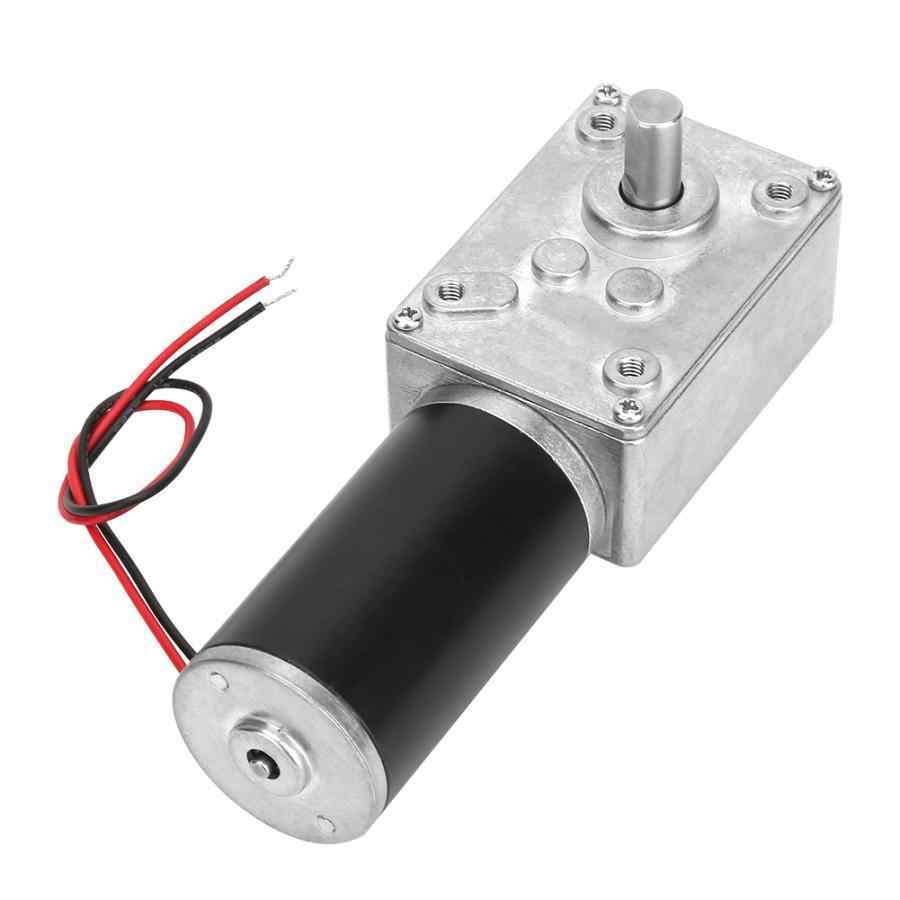

KWL-31ZY 12V 5 RPM: çok yavaş ve güçlü dönen L redüktörlü motor
KWL-31ZY serisinin 12V 5 RPM modeli, milini dakikada yalnız 5 tur döndürür; bir tur yaklaşık 12 saniye sürer. Seri içinde en yüksek nominal tork bu modeldedir: 12 V'ta 19 kg-cm. Yavaş dönen motor gereken her yerde ek dişli ya da kasnak kurmadan doğrudan kullanılır: döner stand ve vitrin tablası, yavaş açılan kapak ve sürgü, perde veya makara düzeneği, karıştırıcı, sergi ve maket mekanizmaları. L tipi (dik açılı) dişli kutusu sayesinde mil motor gövdesine 90 derece açıyla çıkar, motor düzeneğin içine yatay yerleşir.
Öne çıkan özellikler
- Dakikada 5 devir: Saatte yaklaşık 300 tur. Döner stand ve sergi tablası gibi göz yormayan, sakin hareketler için uygundur.
- Serinin en torklusu: Nominal yükte 19 kg-cm, kısa süreli zorlanmada 119 kg-cm tork verir.
- 12-24 V çalışma aralığı: 24 V'ta devir yaklaşık 10 RPM'ye çıkar.
- 8 mm D kesitli mil: Tabla, makara ve kaplin vidayla kaymadan sıkılır.
- Dik açılı montaj: Dişli kutusu ön yüzündeki vida delikleriyle doğrudan ya da L redüktörlü motor tutucusuyla bağlanır.
Teknik özellikler
| Seri | KWL-31ZY orta seri L redüktör |
| Çalışma gerilimi | 12-24 V DC |
| Devir | 5 RPM (12 V'ta) |
| Motor gücü | 20 W |
| Nominal yük torku | 19 kg-cm |
| Durdurma (zorlanma) torku | 119 kg-cm |
| Boşta akım | 310 mA |
| Zorlanma akımı | 6 A |
| Redüktör | L tipi (dik açılı), 40 x 58 mm |
| Motor çapı | 31 mm |
| Toplam uzunluk | 118 mm |
| Mil | 8 mm D kesitli, 15 mm uzunluk |
Devir boştaki değerdir; yük arttıkça bir miktar düşer.
Örnek hesap: 5 RPM ile neler yapılır?
- Mile doğrudan bağlanan bir sergi tablası 12 saniyede bir tur atar; ürün her yönden yavaşça görünür.
- 30 mm çaplı bir makaraya sarılan ip dakikada yaklaşık 47 cm ilerler: perde, sürgü ve küçük kaldırma düzenekleri için kontrollü bir hız.
- Tork, mil ekseninden 1 cm uzaklıktaki kuvvettir. 19 kg-cm, 5 cm'lik bir kolun ucunda yaklaşık 3,8 kg'lık kuvvete karşılık gelir. Sürekli çalışmada yükü bu değerin altında tutun.
Arduino'suz kullanım: PWM hız kontrol modülü
Yavaş dönen motorların çoğu tek yönde, sabit ya da ayarlı hızla çalışır. Bunun için Arduino gerekmez: DC 7-12V 10A PWM motor hız kontrol modülü 12 V kaynakla motor arasına bağlanır, hız potansiyometreyle %30-100 aralığında ayarlanır. Modülde açma-kapama olmadığı için besleme hattına bir anahtar konur. 10 A sürüş akımı, motorun 6 A'lik zorlanma akımını karşılar.
Motoru 24 V ile çalıştıracaksanız 7-12 V modül yerine DC 10-55V PWM kumandalı hız ve yön kontrol kartı kullanın; bu kart ileri-geri ve yumuşak kalkış da yapar. Arduino ile yön ve hız kontrolü için BTS7960B 20 A motor sürücü uygundur. Kanal başına 2 A veren L298N bu motorun zorlanma akımına yetmez.
Orta seri L redüktörlü motorlarda diğer devirler
| Model (12 V) | Nominal tork | Zorlanma torku | Boşta akım |
| 12V 5 RPM (bu ürün) | 19 kg-cm | 119 kg-cm | 310 mA |
| 12V 30 RPM | 15 kg-cm | 85 kg-cm | 350 mA |
| 12V 200 RPM | 8 kg-cm | 40 kg-cm | 340 mA |
| 12V 500 RPM | 6 kg-cm | 27 kg-cm | 290 mA |
Daha ağır yükler için 50 mm motorlu büyük seri L redüktörlü motorlara, serinin tamamı için orta seri L redüktör kategorisine bakabilirsiniz.
Kutu içeriği
- 1 x 12V 5 RPM L redüktörlü torklu DC motor
Uyumlu ürünler
- L redüktörlü motor tutucu aparat (metal): küçük ve orta seri L redüktörlü motorlar için, 8 adet M3 vidayla gelir
- DC 7-12V 10A PWM hız kontrol modülü
- BTS7960B 20 A motor sürücü kartı
Sık sorulan sorular
KWL-31ZY ne anlama geliyor?
Ürün adındaki bu kod seri adıdır. Bu serideki motorlar aynı gövdeyi paylaşır (31 mm motor, 40 x 58 mm L redüktör, 8 mm D mil); devir, tork ve boşta akım değerleri modele göre değişir.
5 RPM'den daha yavaş döndürebilir miyim?
PWM hız kontrol modülüyle hız %30'a kadar düşürülebilir; bu yaklaşık 1,5 RPM eder. Çok düşük ayarda motor yük altında durabilir. Sürekli daha yavaş dönüş gerekiyorsa 12V 1 RPM büyük seri L redüktörlü motor daha doğru seçimdir.
Döner stand için yeterli mi?
Tabla mile ortalanıp dengeli yüklendiğinde 19 kg-cm nominal tork vitrin ve sergi tablaları için genellikle yeterlidir. Ağır ve geniş tablalarda yükü mil yerine bir rulman ya da döner tabla yatağı taşımalı, motor yalnız döndürmelidir.
24 V verirsem ne olur?
Motorun çalışma aralığı 12-24 V'tur. 24 V'ta devir yaklaşık iki katına (10 RPM civarı) çıkar, akım ve ısınma artar. 24 V'u aşmayın.
| Voltaj | : | 12V |
| Devir | : | 0-30 rpm |
| Redüktör tipi | : | Sonsuz vida (dik açılı) |
| Mil çapı | : | 8 mm |
