Wemos D1 Mini NodeMcu ESP8266

İlk yorumu siz yazın
Stok Kodu: DFKUXY56

Wemos D1 Mini: ESP8266 tabanlı küçük Wi-Fi geliştirme kartı

Wemos D1 mini, ESP8266 Wi-Fi çipini parmak ucu kadar bir karta yerleştiren, USB üzerinden doğrudan programlanan bir geliştirme kartıdır. Ayrı bir Arduino kartına ya da USB-seri dönüştürücüye ihtiyaç duymaz: micro USB kablo hem kodu yükler hem de kartı besler. NodeMCU ESP8266 kartlarının en küçük biçimi olarak, Wi-Fi ile çalışan sensör, röle ve ev otomasyonu projelerini küçük bir kutuya sığdırmak isteyenler için uygundur.

Bu karttaki USB-seri çip CH340'tır. Arduino IDE, MicroPython ve NodeMCU (Lua) ile programlanabilir; ESP8266 için yazılmış kütüphanelerin büyük kısmı D1 mini üzerinde aynen çalışır.

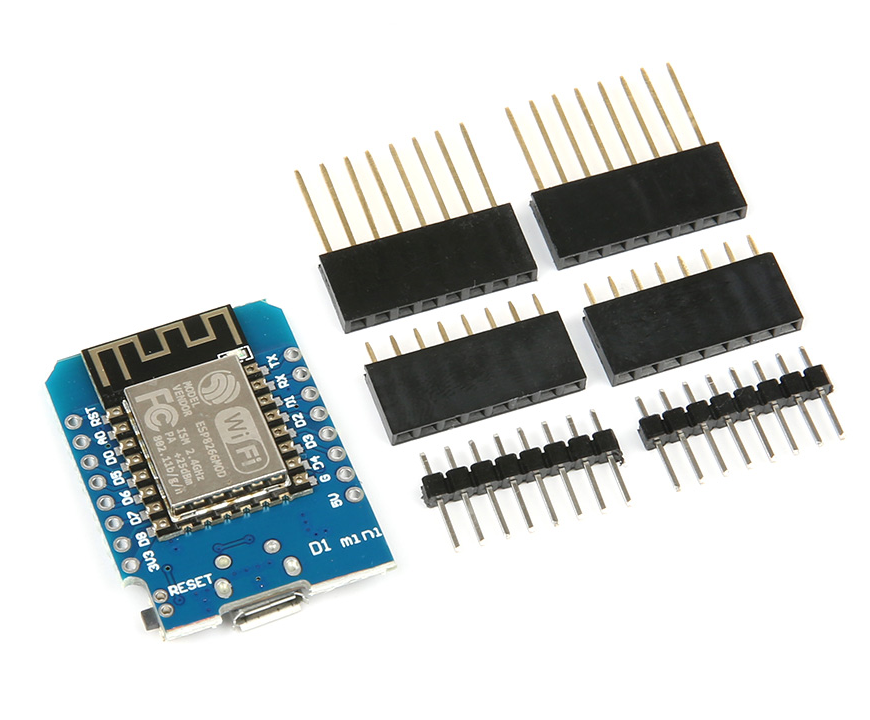

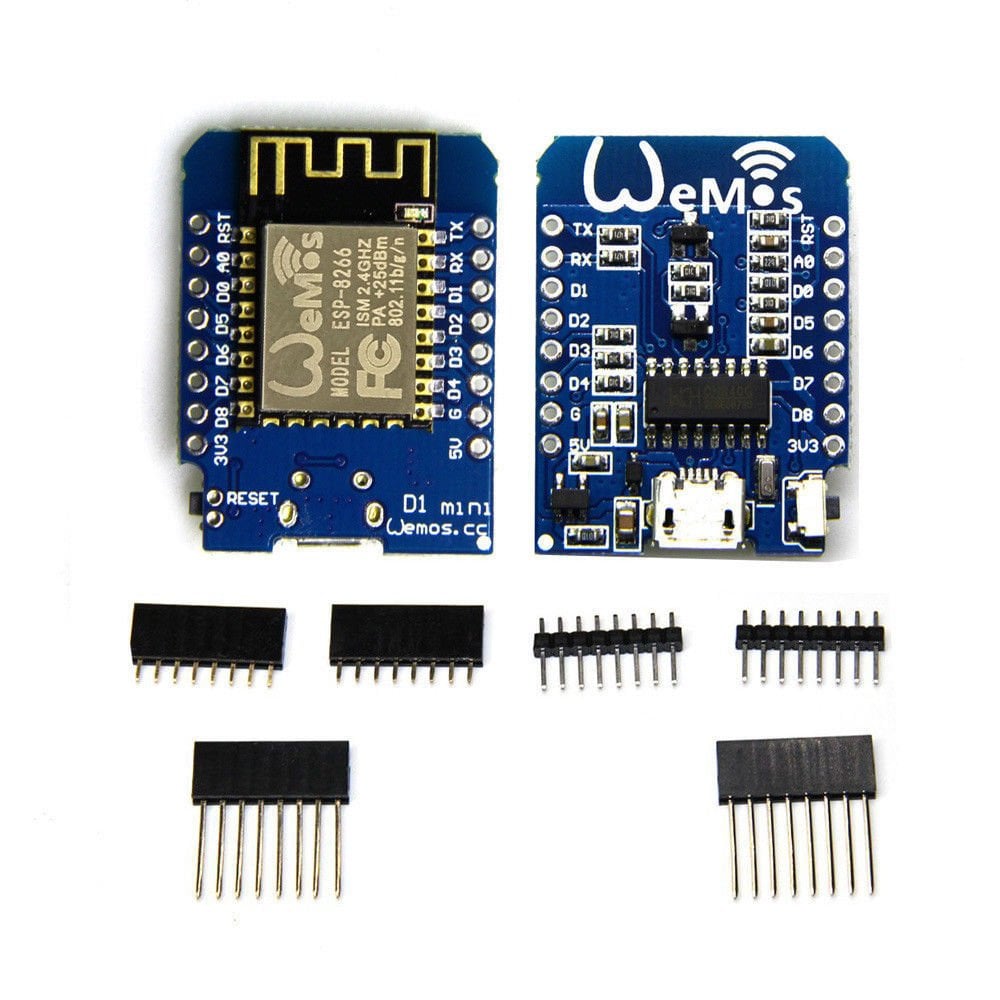

Wemos D1 mini ESP8266 kart ve lehimlenmemiş erkek, dişi ve uzun bacaklı pin başlıkları

Öne çıkan özellikler

  • Dahili Wi-Fi: 2,4 GHz 802.11 b/g/n; kart üzerindeki PCB anten sayesinde harici anten gerekmez.
  • 11 dijital giriş/çıkış: D0 dışındaki tüm pinlerde kesme, PWM, I2C ve 1-Wire kullanılabilir.
  • 1 analog giriş: A0, kart üzerindeki gerilim bölücü sayesinde en fazla 3,2V ölçer.
  • 4 MB flash, 80/160 MHz: Web sunucusu, MQTT istemcisi ve kablosuz güncelleme (OTA) için yeterli bellek.
  • Küçük ve hafif: 34,2 x 25,6 mm, yaklaşık 3 g. Pin başlıkları lehimlenince breadboard'a takılır.
  • Shield ile genişletme: Uzun bacaklı dişi başlık lehimlendiğinde D1 mini shield'leri kartın üstüne üst üste takılabilir.
  • Reset tuşu ve dahili LED: Kart üzerindeki LED D4 (GPIO2) pinine bağlıdır.

Wemos D1 mini pin dizilimi

Kartın üzerindeki D0-D8 adları Arduino IDE'de doğrudan kullanılabilir. ESP8266 kütüphanelerinde ve örnek kodlarda geçen GPIO numaralarının karşılığı şemadadır:

Wemos D1 mini pin dizilimi şeması: D0-D8 pinlerinin GPIO karşılıkları, I2C, SPI, A0 analog giriş ve güç pinleri

  • I2C: D1 (SCL) ve D2 (SDA). OLED ekran ve I2C sensörler buraya bağlanır.
  • SPI: D5 (SCK), D6 (MISO), D7 (MOSI), D8 (SS).
  • Açılış pinleri: D3 (GPIO0) ve D4 (GPIO2) kart üzerinde 10k dirençle yukarı, D8 (GPIO15) aşağı çekilidir. Bu pinlere bağladığınız devre açılışta bu seviyeleri bozarsa kart çalışmaya başlamaz.
  • D0 (GPIO16): Kesme ve PWM desteklemez; derin uykudan uyanmak için RST pinine bağlanır.
  • Güç: 5V pini USB'den gelen 5V'tur ya da kartı bu pinden 5V ile besleyebilirsiniz. 3V3 pini 3,3V çıkış verir.

Tüm giriş/çıkış pinleri 3,3V ile çalışır. 5V çıkışlı bir sensörü doğrudan bağlamayın; seviye dönüştürücü kullanın.

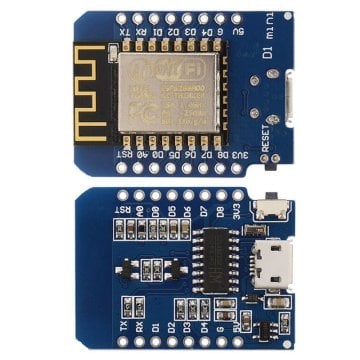

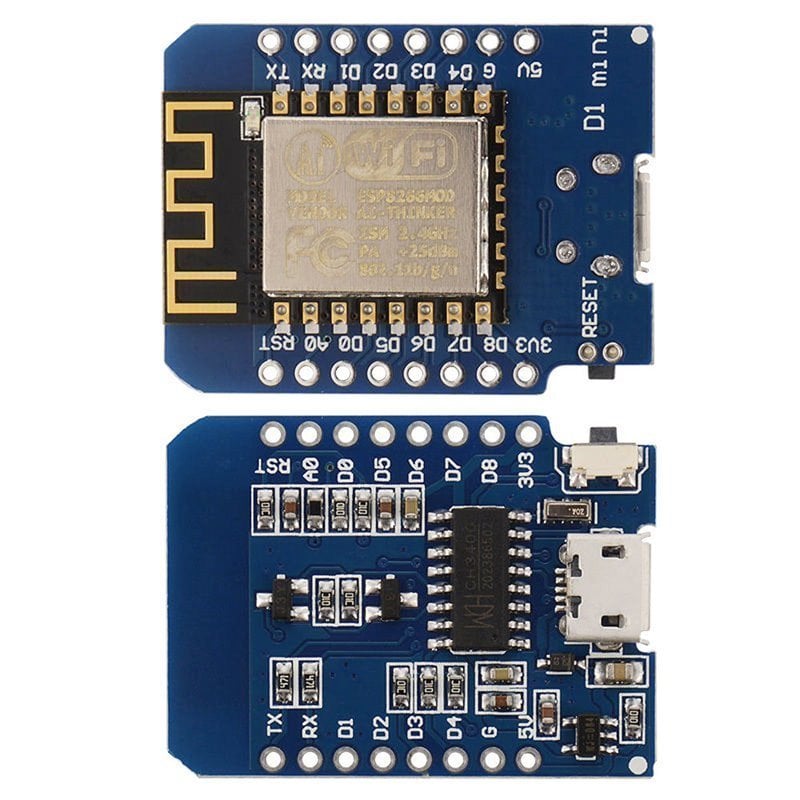

Wemos D1 mini kartın ön ve arka yüzü: ESP8266 modülü, CH340 USB-seri çip ve micro USB girişi

Teknik özellikler

MikrodenetleyiciESP8266EX, 80/160 MHz
Flash bellek4 MB
Wi-Fi2,4 GHz, 802.11 b/g/n, PCB anten
Çalışma voltajı3,3V (giriş/çıkış pinleri 3,3V)
Dijital giriş/çıkış11
Analog giriş1 (A0, en fazla 3,2V)
USBMicro USB, CH340 USB-seri çip
Boyut / ağırlık34,2 x 25,6 mm / yaklaşık 3 g

Arduino IDE ile ilk kurulum

  1. Arduino IDE'de Dosya, Tercihler menüsündeki "Ek Kart Yöneticisi URL'leri" alanına http://arduino.esp8266.com/stable/package_esp8266com_index.json adresini ekleyin.
  2. Kart Yöneticisi'nde "esp8266" paketini kurun.
  3. Kart olarak "LOLIN(WEMOS) D1 R2 & mini" seçin, kartı micro USB ile bağlayıp görünen portu seçin.
  4. Bilgisayar kartı görmezse CH340 sürücüsünü kurun. Güncel Windows, macOS ve Linux sürümlerinin çoğu bu çipi kendiliğinden tanır.
  5. Dosya, Örnekler, ESP8266, Blink ile kart üzerindeki LED'i yakıp söndürerek kurulumu doğrulayın.

CH340 USB-seri çip datasheet'i (PDF)

Kutu içeriği

  • 1 adet Wemos D1 mini uyumlu ESP8266 kart (CH340)
  • Lehimlenmemiş pin başlıkları (erkek, dişi ve uzun bacaklı dişi)

Pin başlıkları karta lehimli gelmez. Breadboard'da kullanmak için erkek, kartın üstüne shield takmak için dişi ya da uzun bacaklı dişi başlığı lehimleyin. USB kablo pakete dahil değildir; veri hattı olan bir micro USB kablo kullanın.

Kullanım alanları

Wi-Fi ile telefondan kontrol edilen röle ve priz projeleri, sıcaklık ve nem ölçüp internete gönderen hava istasyonları, MQTT ile ev otomasyonu sistemlerine bağlanan sensörler, Wi-Fi ile sürülen küçük araçlar ve pille çalışan derin uykulu ölçüm cihazları en yaygın kullanım alanlarıdır.

Uyumlu ürünler

Sık sorulan sorular

Wemos D1 mini ile NodeMCU arasındaki fark ne?

İkisi de aynı ESP8266 çipini kullanır ve aynı kodla programlanır. D1 mini daha küçüktür (34,2 x 25,6 mm) ve pin başlıkları ayrı gelir; NodeMCU daha büyüktür ve pinleri lehimli gelir. Küçük kutuya sığması gereken projelerde D1 mini tercih edilir.

Pinler lehimli mi geliyor?

Hayır. Pin başlıkları ayrı gelir; ihtiyacınıza göre erkek, dişi ya da uzun bacaklı dişi başlığı kendiniz lehimlersiniz.

5 GHz Wi-Fi ağına bağlanır mı?

Hayır. ESP8266 yalnız 2,4 GHz ağlarda çalışır. Modeminiz iki bantlıysa 2,4 GHz ağın adını ve şifresini kullanın.

Bilgisayar kartı görmüyor, ne yapmalıyım?

Önce CH340 sürücüsünü kurup bilgisayarı yeniden başlatın. Sorun sürerse kabloyu değiştirin: yalnız şarj için üretilmiş kablolarda veri hattı yoktur.

Analog pine 5V uygulayabilir miyim?

Hayır. A0 en fazla 3,2V ölçer, dijital pinler de 3,3V ile çalışır. Daha yüksek gerilimleri gerilim bölücüyle düşürün.
