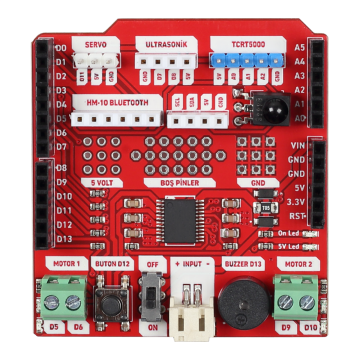

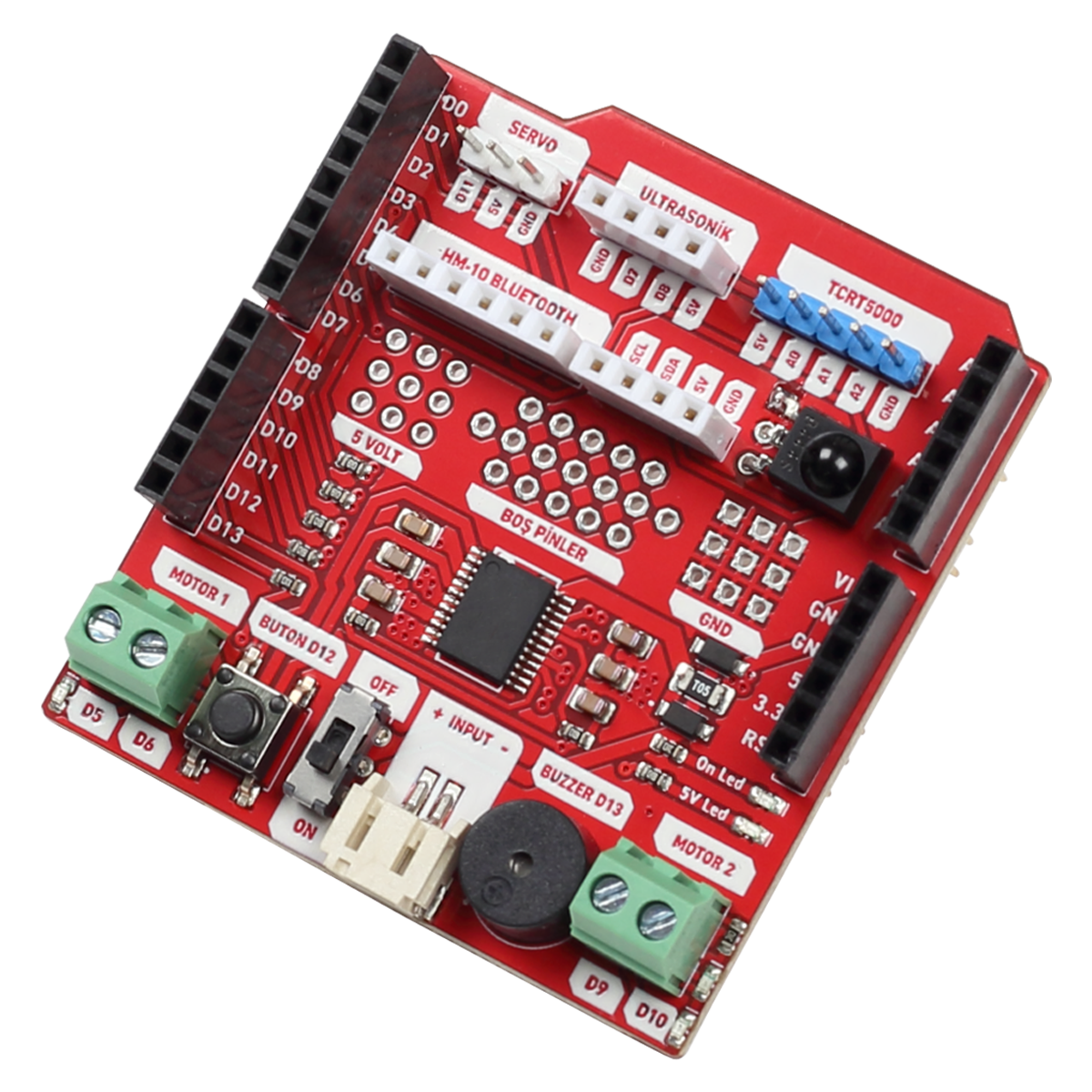

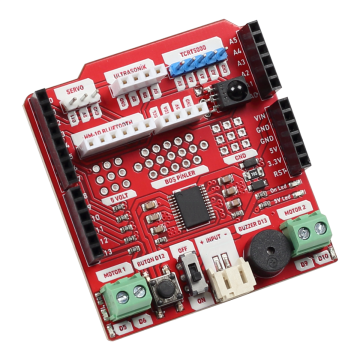

UnoDrive Motor Sürücü Kartı 5–12V 3A
UnoDrive Motor Sürücü Kartı
Uno Drive motor sürücü kartı, mobil robot platformları için özel olarak geliştirilmiş, Arduino Uno’nun kullanım kolaylığını gelişmiş bir motor sürücü kartına dönüştüren bir yapıya sahiptir.
Sensörlere özel bağlantı imkanı sunan ve geniş bağlantı seçenekleri ile öne çıkan bu kart, Arduino Uno için geliştirilmiş pratik ve güçlü bir motor sürücü çözümüdür.
MEBKit Robot Platformları ile tamamen uyumludur.
5–12 Volt esnek güç girişi sayesinde farklı motor seçenekleriyle doğrudan uyumlu çalışır.
ON / OFF anahtarı ile devre kolayca açılıp kapatılabilirken, ters voltaj koruması güvenli bağlantı imkanı sağlar.

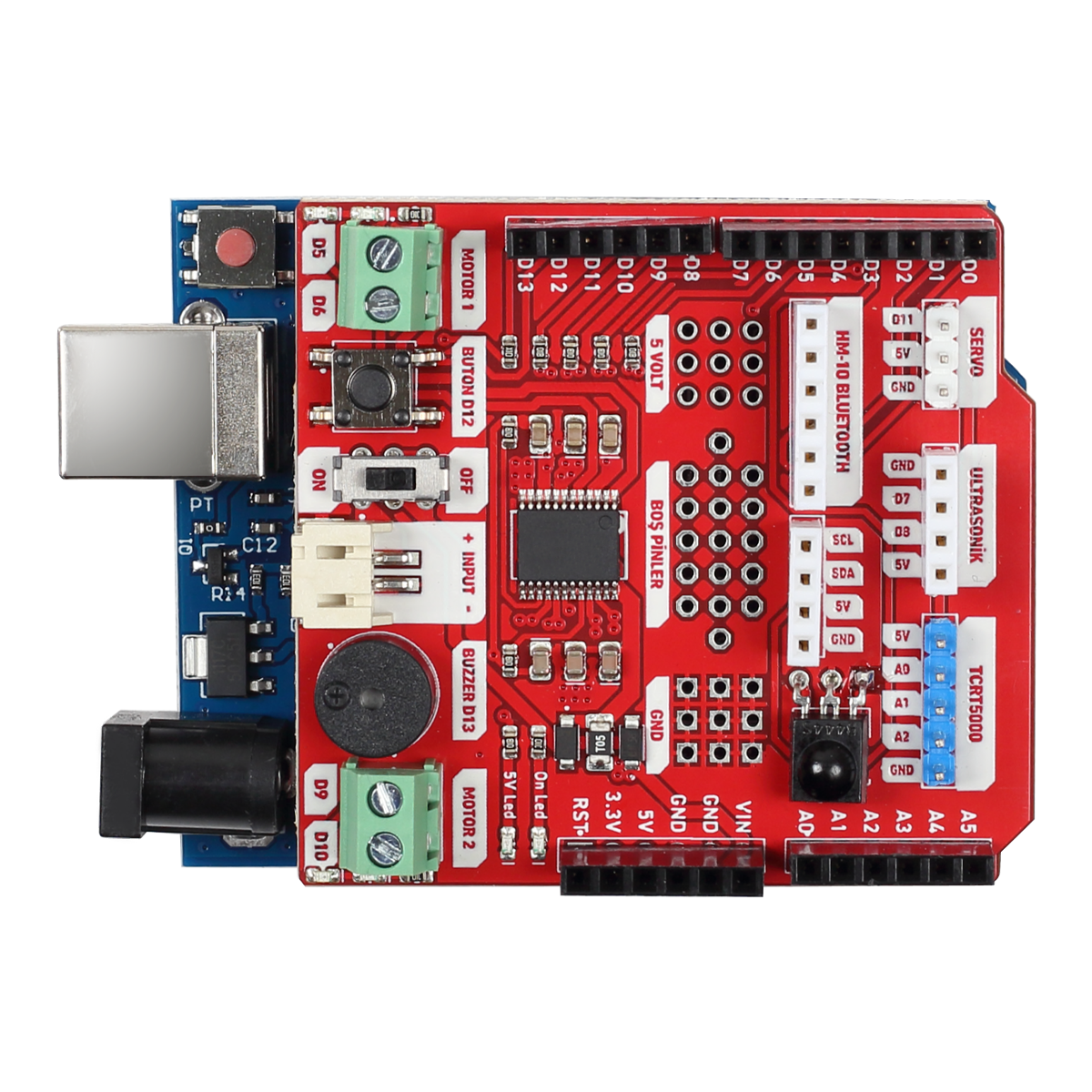

Arduino Uno üzerine uzun dişi header pin yapısı sayesinde doğrudan yerleşir ve Arduino Uno’nun sinyal pinlerini üst katmana taşır.
2 adet 3 Amper motor çıkışı, gelişmiş projelerde kullanılan özel seri motorlar ile güçlü ve kararlı bir sürüş sunar.
Motor yön LED’leri sayesinde motor bağlantıları ve yön bilgisi kolayca anlaşılabilir, motorların çalışma durumu uzaktan takip edilebilir.
Kart üzerinde bulunan kullanıcı butonu, 5V buzzer ve IR kumanda alıcısı sayesinde harici bağlantı gerektirmeden kumanda kontrollü robot projeleri kolayca gerçekleştirilebilir.
3’lü çizgi sensörü, servo motor ve ultrasonik sensör portları ile;
Çizgi izleyen, engelden kaçan, labirent çözen ve engel takip eden robot projeleri için hızlı ve düzenli bağlantı imkanı sunar.
Bağlantı karmaşası olmadan, kullanıcıya sunulan örnek yazılımlar ile projeler kolayca hayata geçirilebilir.
HM-10 Bluetooth bağlantısı doğrudan yapılabilmekte olup, telefon kontrollü robot projeleri için birebir uyumludur.
Boş pinler ve güç pinleri sayesinde kart üzerine yeni sensörler ve bileşenler eklenebilir.
Devre üzerindeki boş alanlar, breadboard benzeri kullanım imkânı sunarak projelerin kolayca genişletilmesini sağlar.
Robotzade üretimi olan ve MEB Mobil Robot platformlarında kullanılan 18650 pil kartları ile birlikte çalışacak şekilde tasarlanmıştır.
MEB müfredatı ile uyumlu robot projelerinde güvenle ve kolaylıkla kullanılabilir.
Teknik Özellikler
● Desteklenen Kartlar: Arduino Uno ve benzer pin sıralamasına sahip tüm Arduino kartları
● Güç Girişi: 5–12V
● Koruma: Ters voltaj koruması
● Motor Sürücü Özellikleri(2 kanal) : 3 Amper
● Gösterge LED’leri: Motor yön ve Güç LED’leri
● Boyutlar: 52 × 58 mm
● Yükseklik: 20 mm
● Ağırlık: 20 g
Dahili Bileşenler
● ON / OFF güç anahtarı
● Kullanıcı butonu
● 5V buzzer
● TSOP4038 IR alıcı
Ayrılmış Bağlantı Noktaları
● 3’lü çizgi sensör portu
● Ultrasonik sensör portu
● Servo motor portu
● HM-10 Bluetooth portu ve I²C portu
