TP4056 Type-C şarj modülü: korumalı 1S Li-ion ve Li-Po şarj devresi

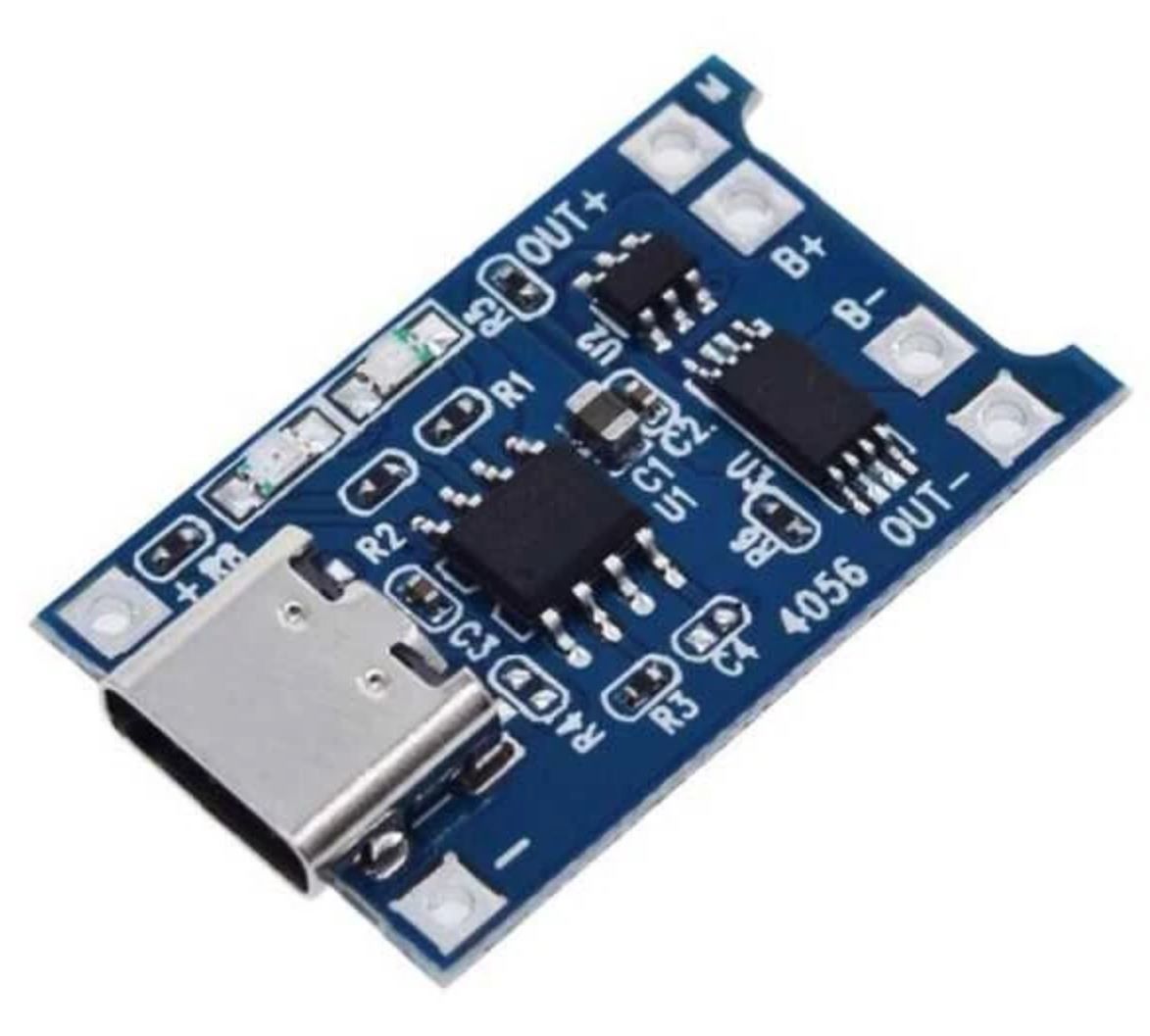

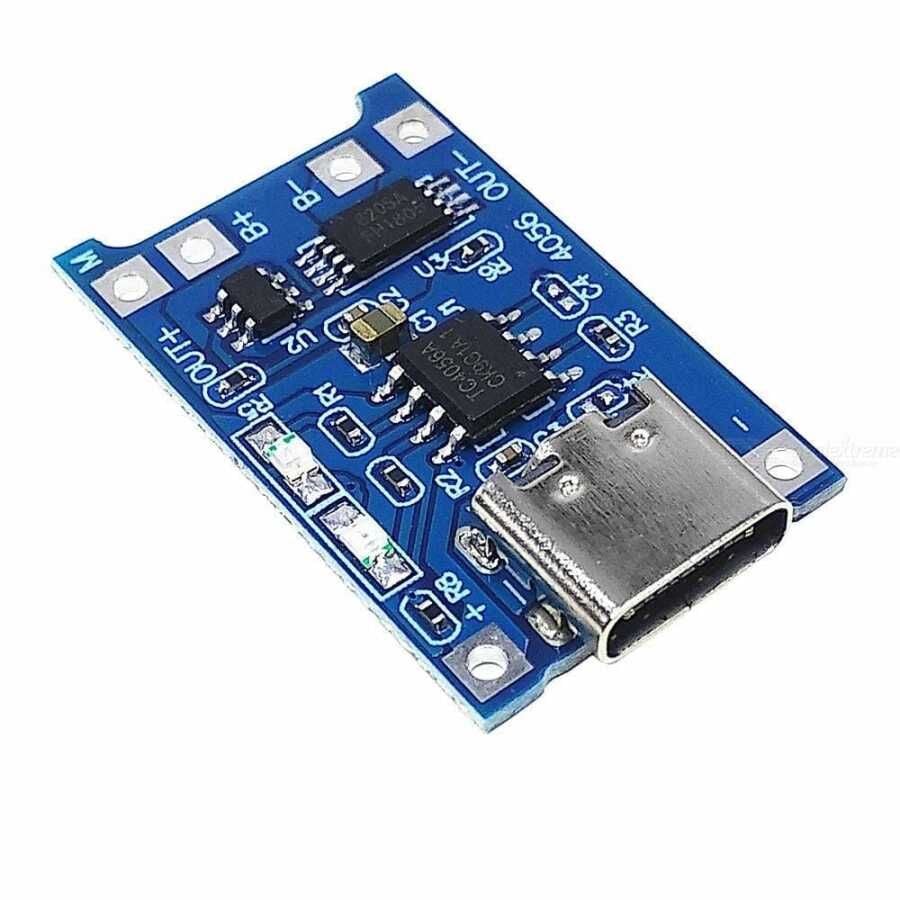

TP4056 Type-C şarj modülü, tek hücreli (1S, 3,7 V) Li-ion ve Li-Po pilleri USB-C kabloyla şarj eden küçük bir kart. Üzerinde üç entegre var: şarjı yöneten TP4056 tipi şarj entegresi, pili koruyan DW01A ve koruma anahtarı olan 8205A çift MOSFET. Şarj entegresi değişkenlik gösterebilir; TP4056 ya da aynı bacak dizilimli eşdeğeri kullanılır. Bu yüzden kart yalnız şarj etmez; pili aşırı şarja, aşırı deşarja, aşırı akıma ve kısa devreye karşı da korur. 18650 pille çalışan el feneri, taşınabilir sensör, ESP32 projesi ya da küçük robot gibi işlerde pili cihazın içinde bırakıp Type-C ile şarj etmek için kullanılır.
Öne çıkan özellikler
- Type-C giriş: Telefon şarj adaptörü veya bilgisayarın USB portu yeterli. İsterseniz 5 V'u kenardaki + ve - pedlerine lehimleyerek de verebilirsiniz.
- Doğru şarj profili: Şarj entegresi pili önce sabit akımla, 4,2 V'a yaklaşınca sabit gerilimle doldurur; akım ayarlanan değerin onda birine düşünce şarjı kendiliğinden bitirir. Gerilimi 2,9 V altına düşmüş pili önce düşük akımla ön şarj eder.
- Pil koruması (BMS): DW01A ve 8205A pili OUT+ / OUT- üzerinden besleyen hattı izler; pil çok boşaldığında, aşırı yüklendiğinde ya da çıkışta kısa devre olduğunda bağlantıyı keser.
- Durum LED'leri: Şarj sürerken kırmızı, şarj bitince yeşil LED yanar.
- Ayarlanabilir şarj akımı: Kart 1 A'ya ayarlı gelir; tek bir direnç değiştirilerek küçük piller için düşürülebilir (aşağıdaki tabloya bakın).
Teknik özellikler
| Şarj entegresi | TP4056 veya eşdeğeri (doğrusal, sabit akım / sabit gerilim); değişkenlik gösterebilir |
| Koruma entegreleri | DW01A pil koruma + 8205A çift N-MOSFET |
| Giriş | USB Type-C veya + / - pedleri, önerilen 5 V |
| Pil tipi | 1S Li-ion / Li-Po (3,7 V nominal); paralel bağlı hücreler de 1S sayılır |
| Şarj kesme gerilimi | 4,2 V (datasheet: 4,137-4,263 V) |
| Şarj akımı | 1 A (fabrika ayarı), direnç ile ayarlanabilir |
| Ön şarj | 2,9 V altında 130 mA |
| Aşırı şarj koruması | 4,30 V'ta keser, 4,10 V'ta bırakır (DW01A) |
| Aşırı deşarj koruması | 2,40 V'ta keser, 3,0 V'ta bırakır (DW01A) |
| Aşırı akım koruması | yaklaşık 3 A |

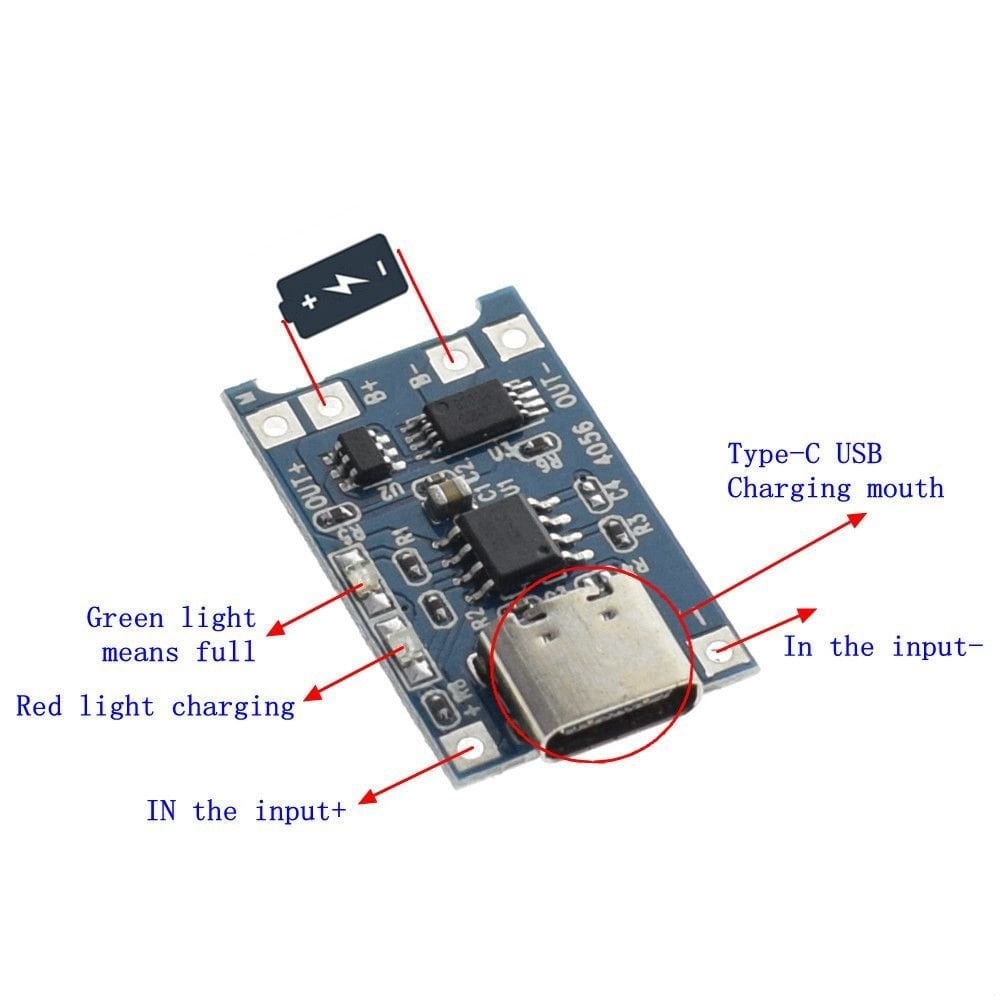

| Bağlantı pedleri | IN + / -, B+ / B- (pil), OUT+ / OUT- (yük) |
Bağlantı şeması
- Pilin artı ucunu B+, eksi ucunu B- pedine lehimleyin. Kutup yönünü iki kez kontrol edin: pil ters bağlanırsa şarj entegresi bozulur.
- Pille çalışacak devreyi OUT+ / OUT- uçlarına bağlayın. Yük B+ / B- uçlarına bağlanırsa aşırı deşarj ve kısa devre koruması devre dışı kalır.
- Type-C kabloyu takın. Kırmızı LED şarjın başladığını, yeşil LED pilin dolduğunu gösterir.
OUT çıkışı pilin kendi gerilimini verir (en fazla 4,2 V). 5 V veya 12 V gereken devrelerde OUT ile devre arasına bir voltaj yükseltici eklenir.
Şarj akımını değiştirme (R_PROG)
Şarj akımını şarj entegresinin 2 numaralı PROG bacağı ile GND arasındaki direnç belirler (TP4056 ve eşdeğerlerinde aynı bacak); kartta bu direnç 1,2 kΩ'dur ve 1 A verir. Datasheet formülü: akım (mA) = 1200 / direnç (kΩ). 1 A, küçük kapasiteli piller için fazladır; pilin üreticisinin belirttiği şarj akımını aşmayın. Örneğin 500 mAh bir Li-Po için 250-300 mA (5 kΩ veya 4 kΩ) uygundur.
| R_PROG | Şarj akımı |
| 10 kΩ | 130 mA |
| 5 kΩ | 250 mA |
| 4 kΩ | 300 mA |
| 3 kΩ | 400 mA |
| 2 kΩ | 580 mA |
| 1,66 kΩ | 690 mA |
| 1,5 kΩ | 780 mA |
| 1,33 kΩ | 900 mA |
| 1,2 kΩ (fabrika) | 1000 mA |
Değerler TP4056 datasheet'ine göredir; eşdeğer entegrede küçük farklar olabilir. Direnç SMD olduğu için değiştirmek lehim deneyimi ister.
Kullanım alanları
- 18650 pille çalışan taşınabilir projeler, el feneri ve powerbank yapımı
- ESP32 / ESP8266 ile pilli sensör ve IoT cihazları
- Tek hücre Li-Po ile çalışan küçük robotlar ve oyuncaklar
- Bozulmuş bir cihazın şarj devresini yenilemek
Uyumlu ürünler
- 2 hücreli (7,4 V) paketler için: 2S LiPo Pil USB Şarj Devresi 7.4V; 3 hücreli paketler için: 3S LiPo Pil USB Şarj Devresi 11.1V
- Korumasız, Micro USB girişli sürüm: TP4056 3.7V Şarj Aleti (Micro USB)
- Tek 18650 ile 5 V / 12 V çıkış gerekiyorsa: 18650 Tekli Güç Kartı Voltaj Yükseltici Şarj Modülü
- Diğer pil koruma ve şarj kartları: Şarj Devreleri ve BMS Modülleri
Datasheet
TP4056 datasheet'ini indir (PDF, İngilizce)
DW01A pil koruma entegresi datasheet'ini indir (PDF, İngilizce)
Sık sorulan sorular
TP4056 ile 2S veya 3S pil (7,4 V / 11,1 V) şarj edilir mi?
Hayır. Modül yalnız tek hücreyi 4,2 V'a kadar şarj eder. Seri bağlı 2 veya 3 hücreli paketler için 2S / 3S şarj devresi kullanın. Paralel bağlı hücreler tek hücre gibi şarj edilebilir; şarj süresi kapasiteyle uzar.
Pil tam dolmuyor gibi, kesme gerilimi kaç?
Modül şarjı yaklaşık 4,2 V'ta bitirir; datasheet toleransı 4,137-4,263 V aralığıdır, testlerimizde 4,16 V ölçüldü. Pil gerilimi yaklaşık 4,05 V altına düştüğünde şarj yeniden başlar. Bu davranış normaldir.
Şarj olurken pilden cihazı çalıştırabilir miyim?
Cihaz OUT+ / OUT- uçlarına bağlıysa çalışır. Ancak entegre şarjı, akım ayarlanan değerin onda birine düşünce bitirir; yük akım çektikçe şarj bitmeyebilir ve yeşil LED yanmayabilir. Modül bir güç kaynağı değildir, pilsiz kullanılmaz.
Kart ısınıyor, normal mi?
Şarj entegresi doğrusal çalışır; giriş ile pil gerilimi arasındaki fark ısıya dönüşür. 1 A'da kartın ısınması normaldir, entegre aşırı ısındığında akımı kendisi düşürür. Kapalı kutuda kullanırken hava payı bırakın ya da şarj akımını düşürün.
Hiçbir LED yanmıyor, ne yapmalıyım?
Datasheet'e göre giriş gerilimi çok düşükse veya pil bağlı değilse iki LED de söner. Kabloyu ve adaptörü değiştirip deneyin, pilin B+ / B- uçlarına doğru kutupla bağlı olduğunu kontrol edin.
