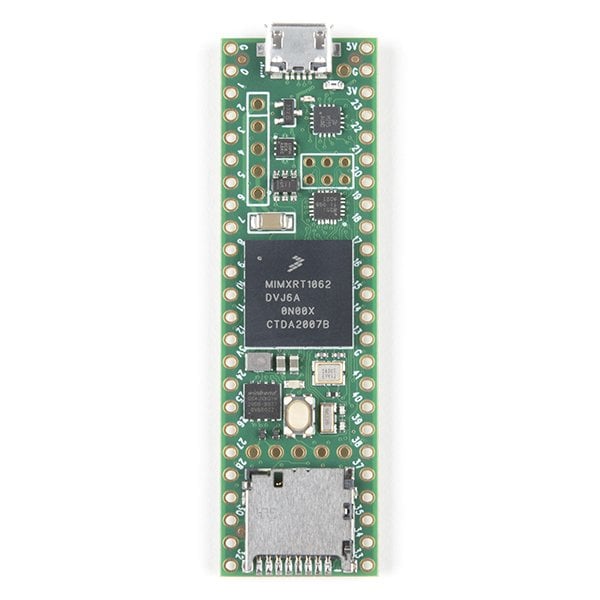

Teensy 4.1: 600 MHz Cortex-M7 işlemcili, pinleri lehimlenmemiş geliştirme kartı
Teensy 4.1, PJRC'nin NXP i.MX RT1062 işlemcili, 600 MHz'de çalışan ARM Cortex-M7 tabanlı geliştirme kartıdır. Arduino IDE ile programlanır; ses işleme, MIDI cihazları, LED panelleri, veri kaydı, motor ve robot kontrolü gibi hız ve bellek isteyen projelerde kullanılır. Bu üründe pin başlıkları lehimli değildir: kartı kendi devrenize doğrudan lehimlemek ya da dişi soket kullanmak istiyorsanız bu sürüm uygundur. Breadboard'a takmak için karta pin başlığı lehimlemeniz gerekir; pin başlığı pakette yoktur.
Öne çıkan özellikler
- Yüksek işlem gücü: Cortex-M7 bir saat döngüsünde iki komut çalıştırabilir; dal tahmini ve 32 KB + 32 KB önbelleği vardır. Donanım FPU'su hem 32 bit float hem 64 bit double işlemleri yapar.
- Geniş bellek: 8 MB flash ve 1024 KB RAM. Kartın altındaki iki QSPI yerine 8 MB PSRAM ya da ek flash çipi lehimlenebilir.
- Kart üstü microSD yuvası: 4 bit SDIO ile hızlı veri kaydı yapar; kodda
SD.begin(BUILTIN_SDCARD)ile açılır. - İkinci USB portu: 5 pinlik USB Host bağlantısına klavye, MIDI cihazı ya da USB hub bağlanabilir (ayrı USB Host kablosuyla).
- Ethernet altyapısı: Kartta 10/100 Mbit Ethernet denetleyicisi ve DP83825 PHY çipi vardır, ama RJ45 soketi yoktur. Ayrıntılar aşağıda.
- Güç yönetimi: 600 MHz'de yaklaşık 100 mA çeker. VBAT pinine CR2032 pil bağlanırsa saat (RTC) güç kesikken de çalışır; On/Off pinine bağlanan butonla 3,3V besleme kapatılıp açılır.
Teknik özellikler
| İşlemci | NXP i.MX RT1062, ARM Cortex-M7, 600 MHz |
| Bellek | 8 MB flash (7936 KB program alanı), 1024 KB RAM (512 KB sıkı bağlı), 4 KB EEPROM emülasyonu |
| Bellek genişletme | Alt yüzde 2 adet QSPI yeri (8 MB PSRAM veya flash) |
| Giriş/çıkış | 55 dijital G/Ç (42'si breadboard dizilimi, 7'si alt yüzde ped), 35 PWM, 18 analog giriş |
| Haberleşme | 8 seri, 3 SPI, 3 I2C, 3 CAN (1 CAN FD), 2 I2S/TDM, 1 S/PDIF |
| USB | USB cihaz 480 Mbit/sn (micro USB), USB Host 480 Mbit/sn (5 pin) |
| Ethernet | 10/100 Mbit, DP83825 PHY (6 pin); RJ45 soketi ayrı kitle eklenir |
| Diğer | microSD yuvası, 32 DMA kanalı, şifreleme hızlandırıcı, rastgele sayı üreteci, RTC, FlexIO |
| Besleme | USB'den 5V ya da VIN pinine 3,6-5,5V; 3,3V çıkıştan en fazla 250 mA |
| Lojik seviye | 3,3V; pinler 5V toleranslı değildir |

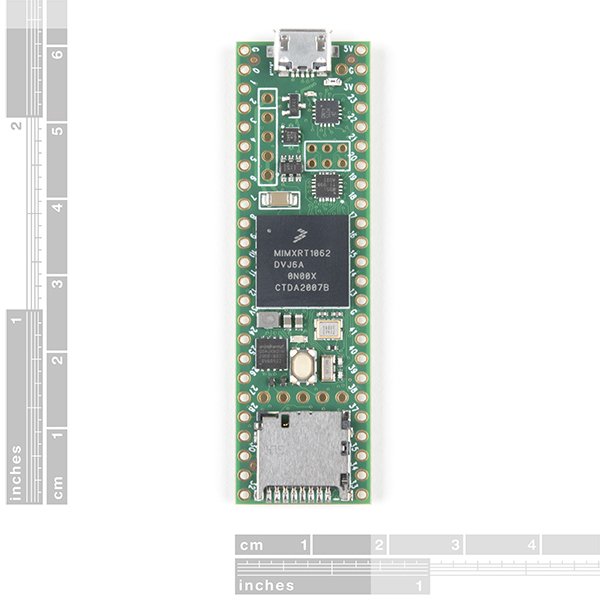

| Boyut | 60,96 x 17,78 mm |
| Pin başlıkları | Lehimli değil |
Teensy 4.1 pinout

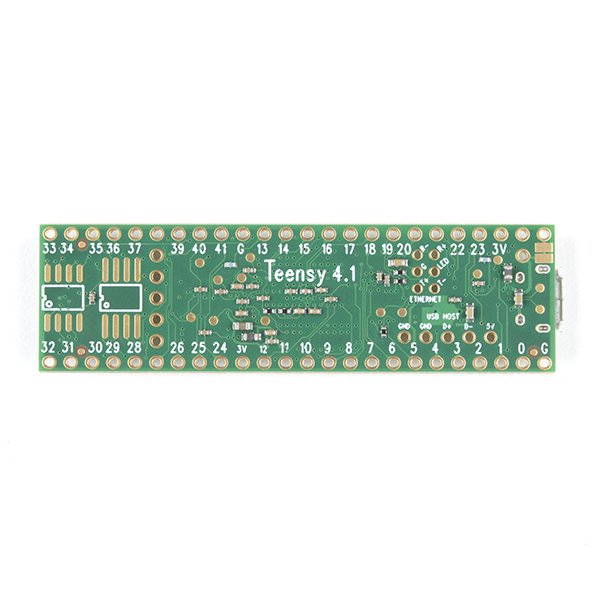

Pinlerin PWM, seri, SPI, I2C, CAN ve ses görevleri PJRC'nin pin referans kartında renkli olarak gösterilir. Arka yüzdeki SD kart, QSPI, USB Host ve Ethernet pinleri PDF'in ikinci sayfasındadır.
Teensy 4.1 pin referans kartı, ön ve arka yüz (PDF)
Ethernet: kart üstünde çip var, soket yok
Teensy 4.1'de Ethernet denetleyicisi ve PHY çipi hazırdır; ağ kablosu takmak için yalnızca bir RJ45 MagJack soketi eklemek gerekir. PJRC bunu ayrı satılan, lehim gerektiren Ethernet kitiyle çözer: soketli küçük kart, 6 damarlı şerit kablo ve pin başlıkları. Teensy tarafındaki 2x3 Ethernet pinleri 2 mm aralıklıdır, standart 2,54 mm pin başlığı buraya uymaz. Yazılımda NativeEthernet ya da QNEthernet kütüphanesi kullanılır. Alternatif olarak SPI üzerinden bir W5500 modülü de bağlanabilir.
Programlama
Arduino IDE'ye Kart Yöneticisi'nden "Teensy" paketini (Teensyduino) kurun, Araçlar menüsünden Teensy 4.1'i seçin ve kodu yükleyin; Teensy Loader kartı kendiliğinden programlar. PlatformIO, Visual Micro ve CircuitPython ile de kullanılabilir. Kart üzerindeki buton reset değil, programlama butonudur: hatalı kod yüzünden kart USB'de görünmüyorsa bir kez basıp kodu yeniden yükleyin. Adımlar için PJRC'nin Teensyduino kurulumu, hızlı başlangıç ve sorun giderme sayfalarına bakabilirsiniz.
Kutu içeriği
- 1 x Teensy 4.1 geliştirme kartı (Ethernet çipli sürüm)
Yalnızca kart gönderilir. Pin başlığı, USB kablo ve adaptör pakette yoktur.
Hangi projelerde kullanılır?
- Teensy Audio kütüphanesiyle efekt pedalı, sentezleyici ve USB ses kartı
- USB MIDI kontrolcüsü, klavye ve joystick gibi USB cihazları
- OctoWS2811 ile çok sayıda WS2812B LED süren ışık uygulamaları
- microSD'ye hızlı veri kaydı, CAN Bus ile araç ve endüstriyel haberleşme, hızlı kontrol döngüsü isteyen robotlar
Diğer modeller için Teensy ürünleri, farklı işlemcili kartlar için geliştirme kartları sayfasına bakabilirsiniz.
Sık sorulan sorular
Teensy 4.1 ile Teensy 4.0 arasındaki fark nedir?
İkisi de aynı 600 MHz işlemciyi kullanır. Teensy 4.1 daha uzundur; 8 MB flash (4.0'da 2 MB), microSD yuvası, Ethernet PHY çipi, pinli USB Host bağlantısı, PSRAM için iki QSPI yeri ve 55 G/Ç pini (4.0'da 40) sunar.
5V sensör ve modülleri doğrudan bağlayabilir miyim?
Hayır. Pinler yalnız 3,3V sinyal kabul eder, 5V toleranslı değildir. 5V çıkış veren modüllerde seviye dönüştürücü kullanın. Analog girişler de en fazla 3,3V ölçer.
Ethernet kablosunu doğrudan takabilir miyim?
Hayır, kartta RJ45 soketi yoktur. Ethernet çipi kart üzerindedir; kablo için RJ45 MagJack içeren Ethernet kitini 2x3 Ethernet pinlerine bağlamanız gerekir.
Kart bilgisayarda görünmüyor, ne yapmalıyım?
Kablonun yalnız şarj kablosu değil veri kablosu olduğundan emin olun. Teensy Loader açıkken programlama butonuna bir kez basın; kart programlama moduna geçer. Buton 13-17 saniye basılı tutulursa bellek tamamen silinir ve kart LED yakıp söndüren örnek programa döner.
