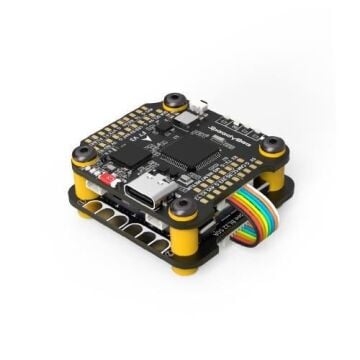

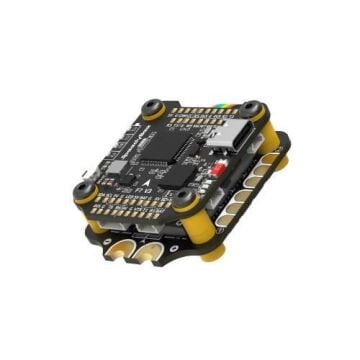

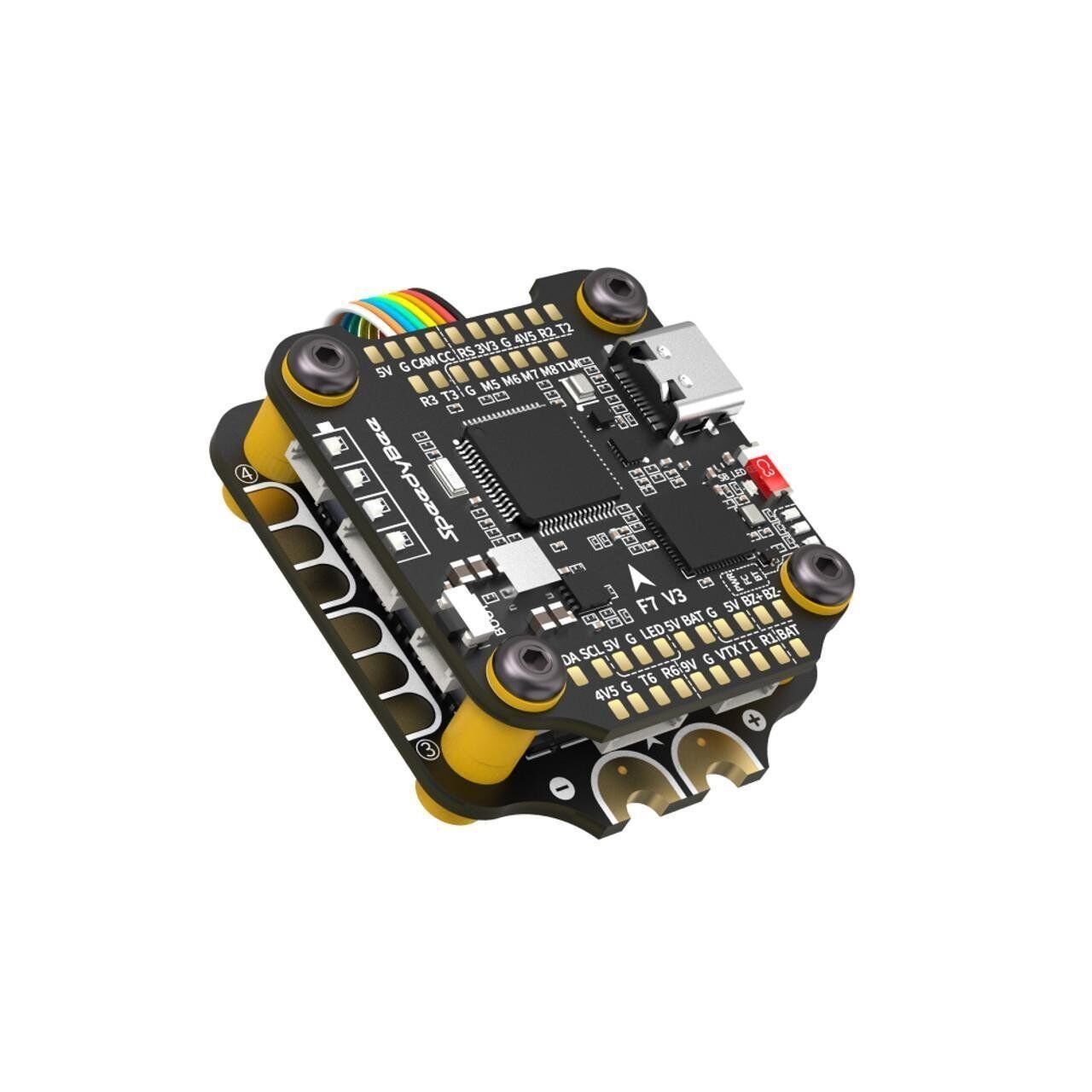

SpeedyBee F7 V3 BL32 50A 30x30 Uçuş Kontrol Kartı

SpeedyBee F7 V3 BL32 50A 30x30 Uçuş Kontrol Kartı ve ESC Teknik Özellikleri

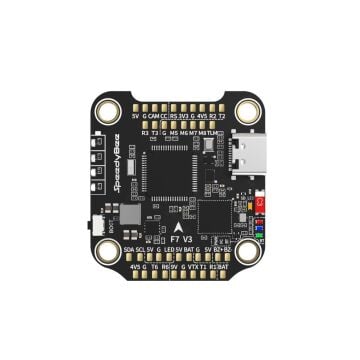

Uçuş Kontrol Cihazı: SpeedyBee F7 V3

Ürün Adı: SpeedyBee F7 V3 Uçuş Kontrol Cihazı
MCU: STM32F722
IMU (Jiroskop): BMI270
USB Bağlantı Noktası: USB Type-C
Barometre: BMP280
OSD Çipi: AT7456E
Bluetooth / BLE: Dahili 2.4 GHz Wi-Fi & Bluetooth kombine çip. SpeedyBee uygulaması ile kablosuz yapılandırma desteklenir.
Kablosuz Firmware Yükleme: Desteklenir (MENU > FC Firmware Flasher).
Blackbox İndirme / Analiz: Desteklenir (MENU > Blackbox Analyzer).

DJI Bağlantı Uyumluluğu

• DJI Air Unit için 6 pin konektör veya doğrudan lehimleme desteklenir.

• DJI O3, RunCam Link, Caddx Vista ve DJI Air Unit V1 ile tam uyumludur.

Depolama

Blackbox Flash Kapasitesi: 500 MB

Kamera Kontrolü

Betaflight Kamera Kontrol Paneli: Evet (CC pad önde)

Güç Özellikleri

Giriş Gerilimi: 3S – 6S LiPo

5V Çıkış:

• Üst kısımda 10 adet 5V çıkışı

• 3 adet +5V pad

• 1 adet BZ+ pad (buzzer için)

• Alt konektörlerde 6 adet +5V çıkışı

• Toplam akım kapasitesi: 2A

9V Çıkış:

• 2 adet 9V çıkışı (biri üst pad, biri alt konektör)

• Toplam akım kapasitesi: 4A

3.3V Çıkış:

• 500 mA akım kapasitesi

• 3.3V uyumlu alıcılar için

4.5V Çıkış:

• 1A akım kapasitesi

• USB üzerinden besleme sırasında bile alıcı ve GPS için kullanılabilir

Pad ve Bağlantılar

ESC Sinyal Padleri: Alt kısım M1–M4, ön kısım M5–M8
UART: 5 adet (UART1, UART2, UART3, UART4 (ESC telemetri), UART6)
ESC Telemetri: R4 (UART4)
I2C: SDA & SCL padleri mevcut
LED Pad: WS2812 LED desteği
Buzzer: BZ+ ve BZ- padleri
RSSI Girişi: Var (RS pad)
SmartPort: Desteklenir

Boot (Önyükleme) Butonu İşlevleri

• DFU Modu: Boot tuşuna basarak açıldığında cihaz DFU moduna alınabilir.

• LED Kontrolü: FC çalışırken kısa basış LED modlarını değiştirir, uzun basış SpeedyBee-LED ve Betaflight LED modları arasında geçiş yapar.

Yazılım Desteği

• Betaflight (varsayılan)

• INAV
  Firmware Hedef Adı: SPEEDYBEE_F7V3

Boyut ve Ağırlık

Montaj: 30.5 × 30.5 mm (4 mm delik)
Boyut: 41 (U) × 38 (G) × 8.1 (Y) mm
Ağırlık: 10.7 g

SpeedyBee BL32 50A 4’ü 1 Arada ESC Teknik Özellikleri

Ürün Adı: SpeedyBee BL32 50A 4-in-1 ESC
Firmware: SpeedyBee BL32
Sürekli Akım: 50A × 4
Patlama Akımı: 55A (5 saniye)
TVS Koruma Diyotu: Var
Soğutucu: Var
Harici Kondansatör: 1000uF düşük ESR (pakete dahil)

ESC Özellikleri

Protokoller: DSHOT300 / DSHOT600
PWM Frekansı: 16 kHz – 128 kHz
Giriş Gerilimi: 3–6S LiPo
Çıkış: VBAT
Akım Sensörü: Desteklenir (Ölçek 490, Ofset 0)
Telemetri: Desteklenir

Boyut ve Ağırlık

Montaj: 30.5 × 30.5 mm (4 mm delik)
Boyut: 45.6 (U) × 40 (G) × 8.8 (Y) mm
Ağırlık: 19.2 g (soğutucu ile)
