Raspberry Pi 40 Pin GPIO Ribbon Kablo (Dişi-Dişi, 20 cm)

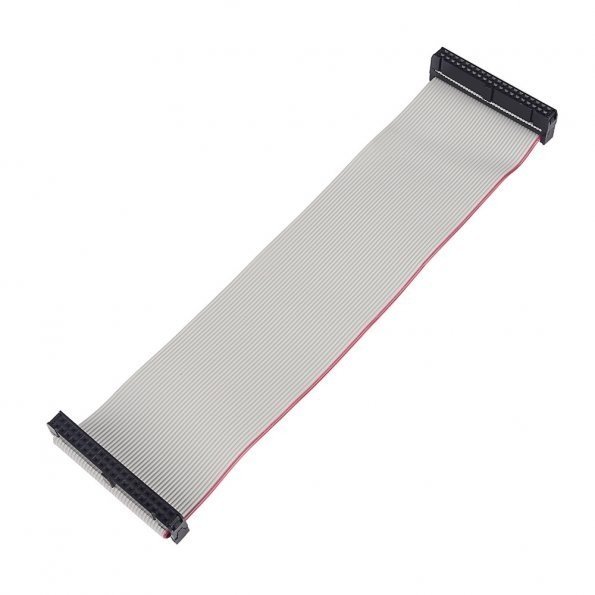

Raspberry Pi 40 pin GPIO ribbon kablo (dişi-dişi)
Bu ribbon kablo, Raspberry Pi'nin 40 pinli GPIO başlığını karttan uzaklaştırıp kendi devrenize, bir GPIO genişletme kartına ya da breadboard düzeneğinize taşımak için kullanılır. İki ucunda 2 x 20 dişi soket bulunan 40 damarlı bir flat kablodur; uzunluğu 20 cm'dir. Kartın üzerine doğrudan modül takmak yerine bağlantıyı kabloyla dışarı aldığınızda Raspberry Pi kasasında kalabilir, devreniz ise masada rahatça çalışılacak bir yerde durur.
Özellikler
- 40 pin, 2 x 20 yapı: Raspberry Pi'nin standart GPIO başlığıyla birebir aynı dizilimdedir; her pin kablonun diğer ucundaki aynı pine çıkar.
- İki ucu dişi: Bir ucu Raspberry Pi'nin erkek GPIO pinlerine, diğer ucu 2 x 20 erkek pin başlığı olan bir karta takılır. Erkek uçlu jumper kablolarla tek tek pinlere de ulaşabilirsiniz.
- 20 cm uzunluk: Pi ile devre arasında çalışma payı bırakır, kartın üstünü boş tutar.
Hangi Raspberry Pi modelleriyle uyumlu?
40 pinli GPIO başlığı olan tüm Raspberry Pi kartlarıyla kullanılır: Raspberry Pi 5, Raspberry Pi 4, Raspberry Pi 3 ve 3 B+, Raspberry Pi 2, Raspberry Pi 1 Model B+ ve A+, klavye bilgisayarları ile Zero serisi. Bazı Zero modelleri pin başlığı lehimlenmeden gelir; bu kartlarda önce 2 x 20 erkek başlık lehimlemeniz gerekir. İlk nesil Raspberry Pi 1 Model A ve B 26 pinli olduğu için bu kabloyla uyumlu değildir.
Doğru yönde takma
Raspberry Pi'nin GPIO başlığında yön kılavuzu olmadığından kablo iki yönde de takılabilir. Kablonun bir kenarındaki renkli çizgi 1. pin tarafını gösterir; her iki uçta da bu çizginin 1. pine (3,3V) gelmesine dikkat edin. Ters takılan kablo 5V'u yanlış pine taşıyabilir. Kabloyu takıp çıkarmadan önce Raspberry Pi'nin gücünü kesin.
Raspberry Pi GPIO pinleri 3,3V ile çalışır ve 5V'a dayanıklı değildir; hiçbir GPIO pinine doğrudan 5V vermeyin.
Uyumlu ürünler
- Raspberry Pi modelleri
- Diğer bağlantı kabloları: Raspberry Pi kabloları
Sık sorulan sorular
Raspberry Pi 5 ile çalışır mı?
Evet. Raspberry Pi 5'te de standart 40 pinli GPIO başlığı vardır ve pin dizilimi önceki 40 pinli kartlarla aynıdır.
Kabloyu doğrudan breadboard'a takabilir miyim?
Kablonun uçları dişi soket olduğu için breadboard'a doğrudan girmez. Erkek uçlu jumper kablolarla soketteki pinlerden breadboard'a geçebilir ya da 2 x 20 erkek başlıklı bir GPIO breadboard kartı kullanabilirsiniz.
Hangi pin hangisi, nasıl anlarım?
Kablo pinleri birebir taşır: Raspberry Pi'deki 1. pin, kablonun diğer ucundaki soketin de 1. pinidir. Renkli çizgili kenarı referans alın ve Raspberry Pi'nin resmi GPIO pin şemasına göre bağlantı yapın.
