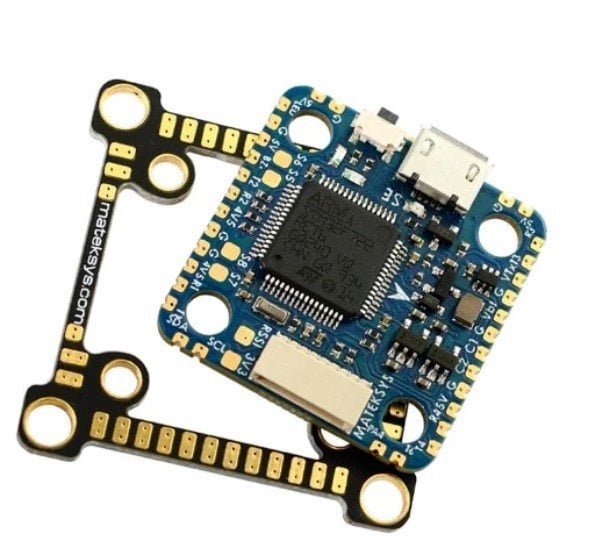

Matek F722 Mini SE F7 Uçuş Kontrol Kartı

Matek F722 Mini SE F7 Uçuş Kontrol Kartı

FC özellikleri

• MCU: 216MHz STM32F722RET6
• IMU: MPU6000 (SPI)
• OSD: AT7456E (SPI)
• Baro: Infineon DPS310 (I2C)
• Kara kutu: 32M-byte Flash bellek (SPI)
• Dahili inversiyonlu 5x Uarts (1,2,3,4,6)
• 1x softseri desteklenen
• 8x Dshot/Proshot/oneshot çıkışları
• 1x I2C
• 1x SH1.0 _ 8pin konektörü (Vbat/G/Curr/R6/S1/S2/S3/S4)
• FC durumu için 3x led (mavi, yeşil) ve 3.3V göstergesi (kırmızı)

• VTX için Vbat filtreli çıkış gücü, AUX üzerinden değiştirilebilir (modlar tab-user1)
• Çift kamera görüntüsü AUX ile değiştirilebilir (mod tab-user2)
• Cabrio 20mm ila 30.5mm montaj

• Kamera kontrolü: evet
• Smartaudio & Tramp VTX protokolü: evet
• DJI OSD: evet (herhangi bir yedek Uart Tx ve Rx)
• WS2812 Led şerit: evet
• Beeper: evet
• RSSI: evet
• INAV analog hız için ek ADC

Güç

• Giriş: 6 ~ 36V (2 ~ 8S LiPo)
• BEC: 5V 2A
• LDO 3.3V: Max.200mA
• Akü voltajı sensörü: 1:10 (ölçek 110)
• Dahili akım sensörü yok, PDB/4in1 harici akım sensörünü destekler

Firmware

• INAV hedefi: MATEKF722mini
• BetaFlight birleşik hedef: MATEKF722mini(MTKS)
• BetaFlight legacy hedefi: MATEKF722SE

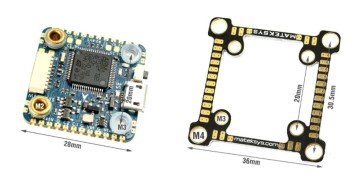

Fiziksel

• Montaj
  • Silikon grometler ile 20x20mm/Φ3mm
  • Silikon ve pirinç grometler ile 20x20mm/Φ2mm
  • Dönüşüm plakası ve silikon grometler ile 30.5x30.5mm/Φ3mm
• Boyutlar: 28x28mm
• Ağırlık: 5g
