Lityum Pil 18650 - Akü Kapasite Ölçer Deşarj Modülü - ZB2L3
HW-586 ya da diğer adıyla ZB2L3 pil kapasite ölçüm devresidir. Şarj edilebilir piller bekledikçe kapasite kaybı yaşarlar ve zamanla mAh cinsinden kapasiteleri azalır. Bu modül ile lityum pillerde, kuru akülerde, eski laptoplarınızın içerisinden çıkan 18650 pillerde kapasite ölçümü ve deşarj işlemi yapabilirsiniz. Elinizdeki pilin kapasitesini bilmiyorsanız ya da gerçek kapasite değeri nedir öğrenmek istiyorsanız bu ürün tam size göre.

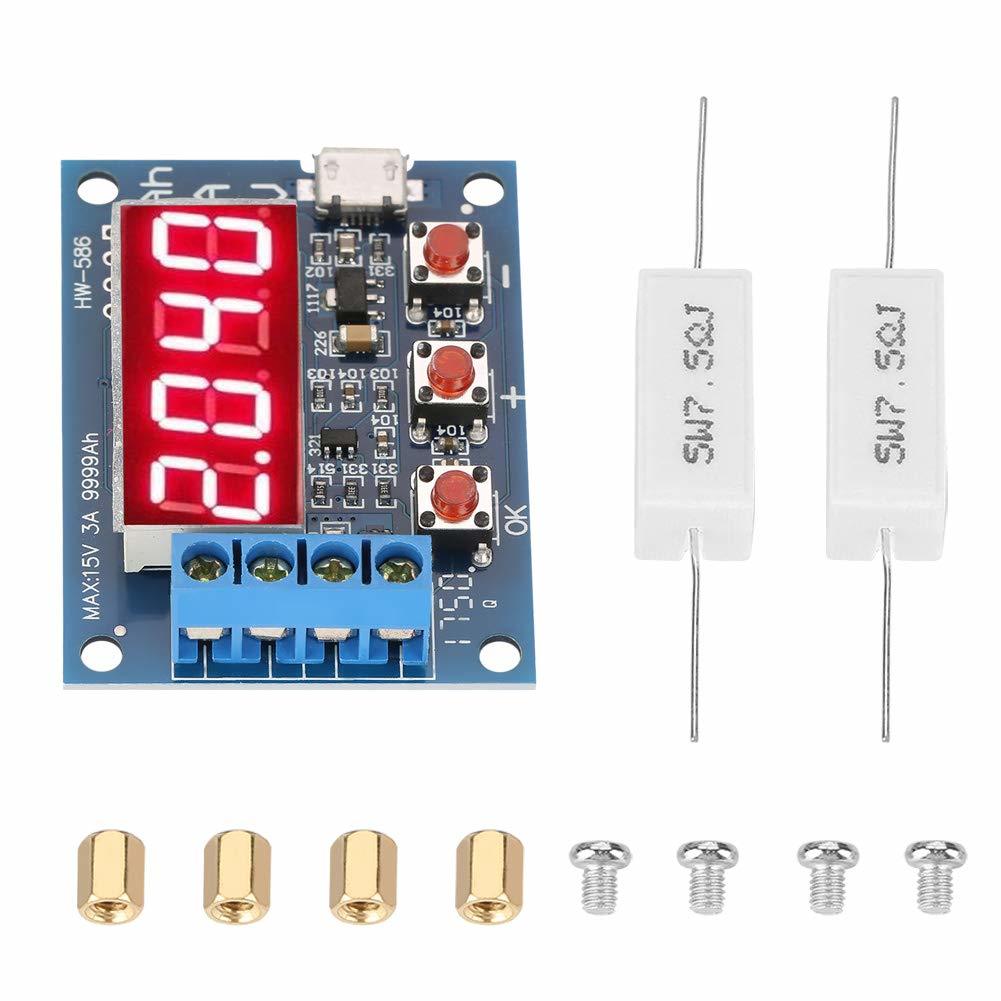

Bu devreyi 1.5-15v arası pil ve akülerle kullanabilirsiniz. 15V 3A'e kadar dayanım sağlar. Ürün üzerinde yer alan R klemenslerine, ürün ile birlikte gönderilen taş dirençler bağlanır. IN+ ve - uçlarına ise ölçüm yapılmak istenen pil bağlanır. Micro usb girişinden 5v verilerek devre çalıştırılır. Detaylı kullanım için aşağıda yer alan videoyu izleyebilirsiniz.
1.5V - 15V Pil Kapasitesi Ölçme Cihazı Teknik Özellikleri
Güç kaynağı voltajı: DC4.5-6V (mikro usb arayüzü)
Çalışma akımı: 70mA'dan az
Deşarj gerilimi: 1.00 V-15.00 V çözünürlük 0.01 V
Sonlandırma voltaj aralığı: 0.5-11.0 V
Desteklenen akımı: maksimum 3A
Çözünürlük 0.001A
Maksimum gerilim ölçüm hatası: 1% + 0.03 V
Maksimum akım ölçüm hatası: 2% +-0.010A
Ürün boyutu: 50mm X 36mm X 17mm
Kullanım Şekli
Ölçeceğiniz pil tamamen dolu olmalıdır.

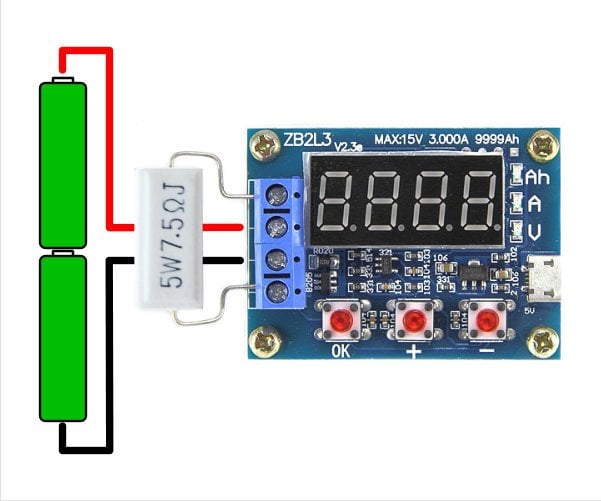

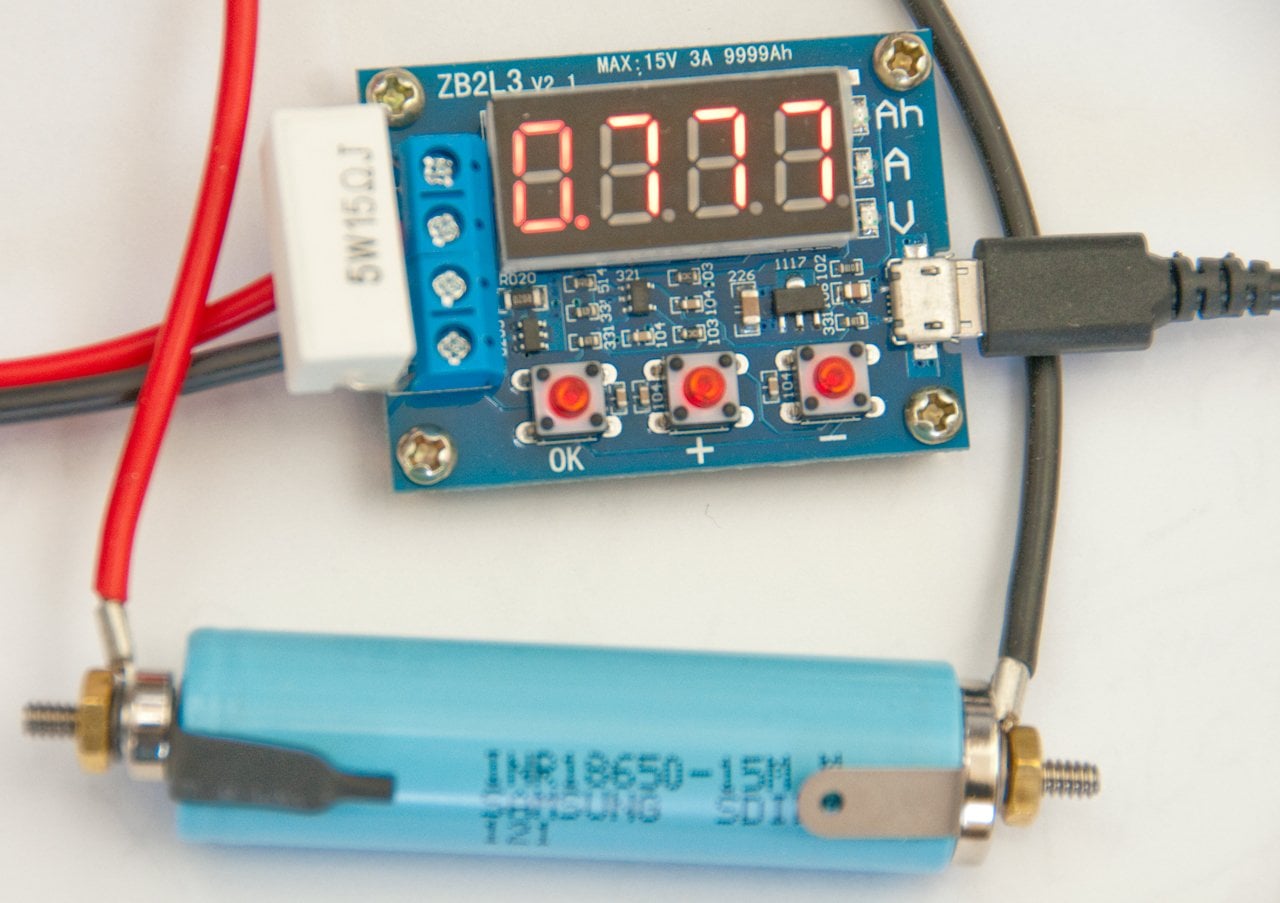

Pil klemensteki pil girişine kutuplara dikkat edilerek bağlayın. Kutuplar ters bağlanırsa pil ve devre zarar görebilir. (R girişlerine Taş Dirençler bağlanır.)
Pile uygun direnci kullandığınızdan emin olun. Direnç olmadan çalıştırmayın.
Micro USB girişinden 5V vererek modülü çalıştırın.

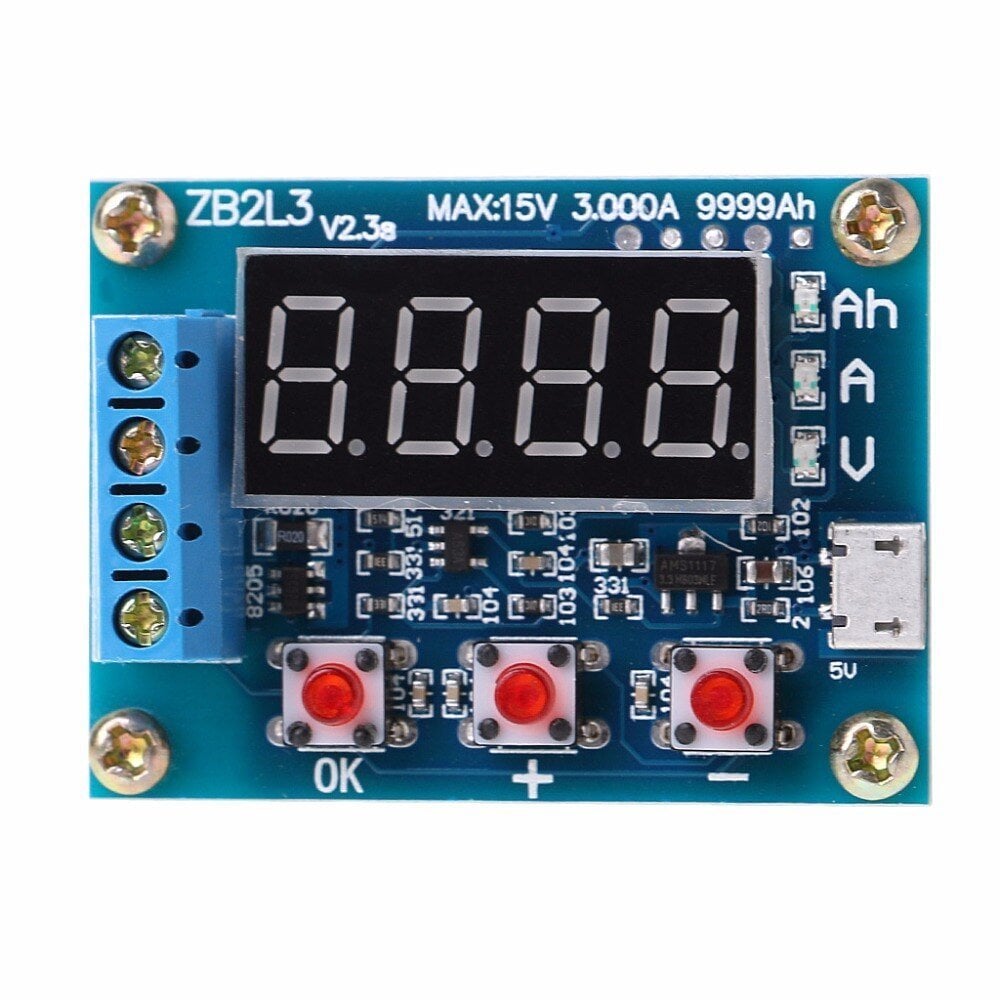

Ekranın sağındaki ledler ekrandaki değerin ne olduğunu gösterir:
Ah: Ölçülen kapasite
A: Deşarj akımı
V: Pilin anlık voltajı
Ok düğmesine bastığınızda deşarj işlemi başlar.
"+" ve "-" düğmelerine basarak deşarj işleminin kaç voltta sona ereceğini seçebilirsiniz.
Herhangi bir sorunda modül hata verecektir. Hata kodlarının anlamları şu şekildedir:
Err1: Pil voltajı 15V'tan yüksek.
Err2: Pil voltajı sonlandırma voltajından düşüktür veya pil bağlı değildir.
Err3: Pil yük boşalmasına karşı koyamaz, akım direnci çok büyük.
Err4: Akım 3A'den fazla.
