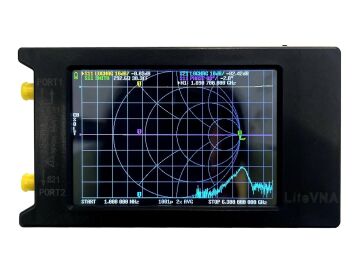

LiteVNA-64 50kHz-6.3GHz 4'' VNA Taşınabilir Vektör Ağ Analizörü

LiteVNA-64 50 kHz – 6.3 GHz Taşınabilir Vektör Ağ Analizörü (4’’ Dokunmatik Ekran)

LiteVNA-64, RF devreleri ve anten sistemlerinin ölçümü için tasarlanmış, taşınabilir ve yüksek performanslı bir vektör ağ analizörüdür. NanoVNA ve SAA2 tabanlı mimari üzerine geliştirilen bu cihaz, 50 kHz ile 6.3 GHz arasındaki geniş frekans aralığında ölçüm yapabilme yeteneği sunar. Anten, filtre, kablo ve RF bileşenlerinin yansıma (S11) ve iletim (S21) katsayılarını hızlı ve hassas şekilde ölçmek için idealdir.

Cihaz, RF anahtarlama sistemi ve dahili mikser yapısı sayesinde S11 ve S21 ölçümlerini gerçekleştirebilir. Ayrıca IFFT hesaplama yöntemi kullanılarak TDR (Time Domain Reflectometry) ve DTF (Distance to Fault) ölçümleri de yapılabilir. Bu sayede kablo hataları, bağlantı sorunları ve empedans uyumsuzlukları kolayca analiz edilebilir.

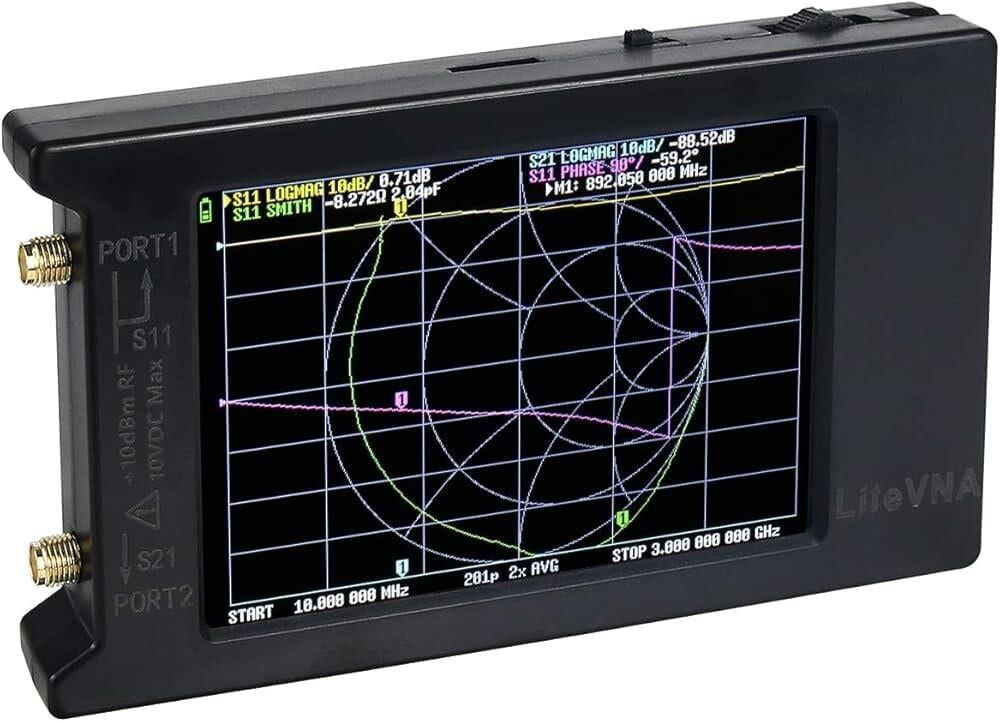

LiteVNA-64 üzerinde bulunan 3.95 inç dokunmatik TFT LCD ekran, ölçümlerin grafiksel olarak net bir şekilde görüntülenmesini sağlar. Cihaz üzerinde 10 ile 1001 nokta arasında tarama yapılabilir. USB bağlantısı kullanıldığında ise bu değer 1024 noktaya kadar çıkabilir. Yüksek tarama hızı sayesinde ölçümler hızlı şekilde alınabilir.

Dahili 2000 mAh Li-Polymer batarya sayesinde cihaz taşınabilir kullanım için uygundur. USB bağlantısı ile hem şarj edilebilir hem de bilgisayar veya Android telefon ile kontrol edilerek daha gelişmiş analiz ve veri görüntüleme imkanı sunar.

Teknik Özellikler

• Frekans Aralığı: 50 kHz – 6.3 GHz

• Dinamik Aralık:

  • 70 dB (3 GHz altı)

  • 50 dB (3 GHz ve üzeri)

• S11 Gürültü Tabanı:

  • <-50 dB (3 GHz altı)

  • <-40 dB (3 GHz ve üzeri)

• Frekans Kararlılığı: <0.5 ppm

• Tarama Hızı: >550 nokta/sn

• Tarama Noktası:

  • Cihaz üzerinde: 10 – 1001 nokta

  • USB bağlantısı ile: 1 – 1024 nokta

• Ekran: 3.95” TFT LCD Dokunmatik Ekran (480 × 320)

• Güç Kaynağı: 2000 mAh Li-Polymer batarya (USB ile şarj)

Kutu İçeriği

• USB bağlantı kablosu

• 2 adet 30 cm SMA Erkek-Erkek SS405 RF kablo

• SMA Erkek Kalibrasyon Kiti (OPEN)

• SMA Erkek Kalibrasyon Kiti (SHORT)

• SMA Erkek Kalibrasyon Kiti (LOAD)

• SMA Dişi-Dişi Adaptör

LiteVNA-64, RF mühendisleri, elektronik teknisyenleri, amatör telsiz kullanıcıları ve laboratuvar ortamlarında çalışan profesyoneller için uygun, güçlü ve taşınabilir bir ölçüm cihazıdır.
