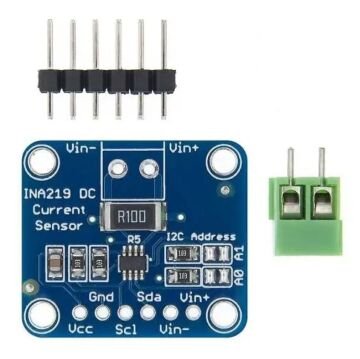

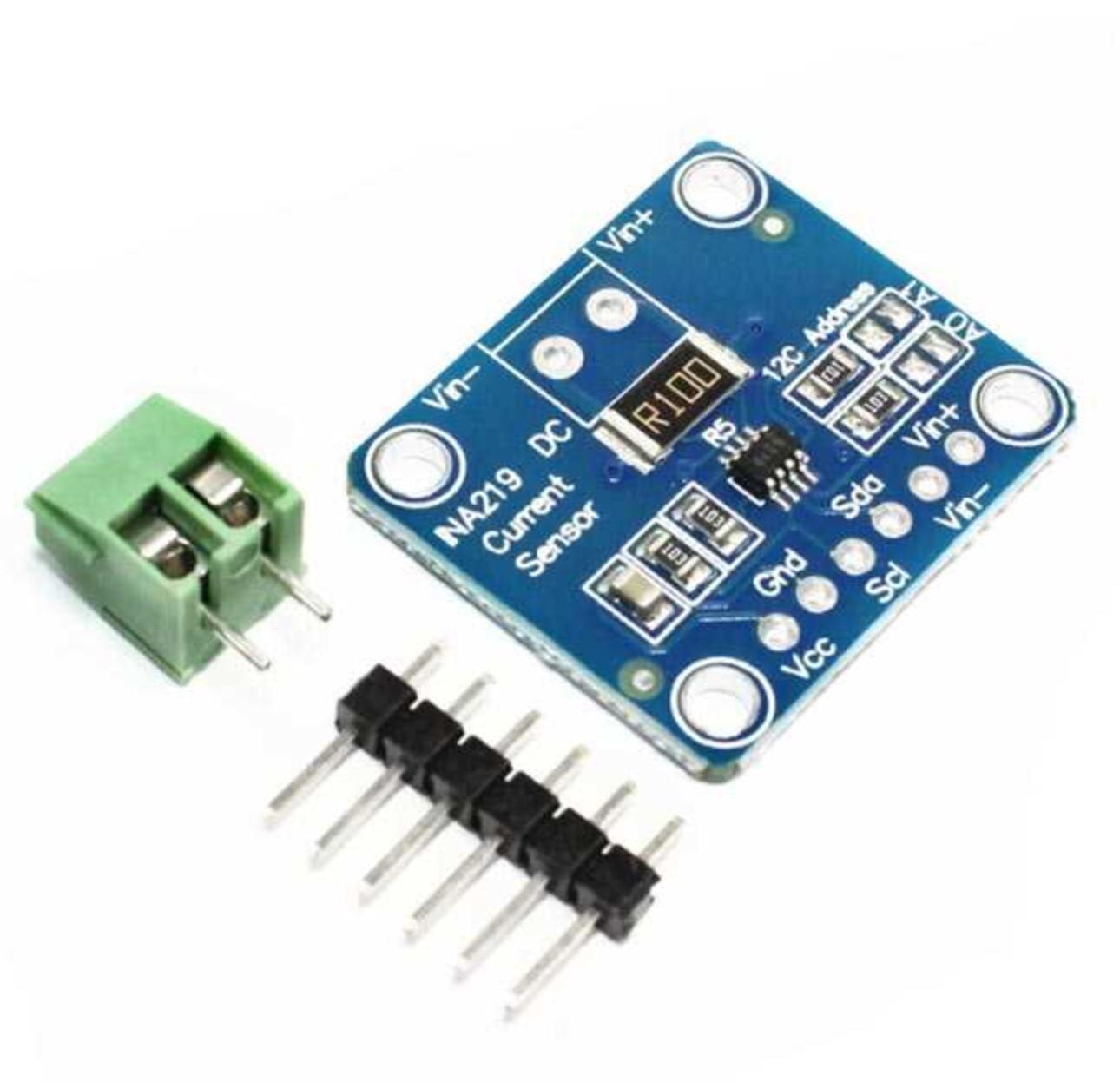

INA219 I2C Çift Yönlü Akım Sensörü Modülü

INA219 I2C Çift Yönlü Akım Sensörü Modülü

Ürün Açıklaması

INA219 akım sensörü modülü, I2C haberleşme protokolü kullanan ve hem akım hem de güç ölçümü yapabilen yüksek hassasiyetli bir izleme devresidir. Çift yönlü ölçüm özelliği sayesinde akımın giriş ve çıkış yönünü algılayabilir.

Modül üzerinde bulunan hassas şönt direnç sayesinde yalnızca akım değil, aynı zamanda hat üzerindeki voltaj da ölçülerek güç hesaplaması yapılabilir. Bu özellik, enerji izleme ve batarya yönetimi gibi uygulamalarda büyük avantaj sağlar.

Öne Çıkan Özellikler

• Çift yönlü akım ölçümü (bidirectional)
• Akım, voltaj ve güç ölçümü
• I2C haberleşme arayüzü
• Yüksek hassasiyetli ölçüm
• Kompakt ve hafif tasarım
• Mikrodenetleyiciler ile kolay entegrasyon

Teknik Özellikler

• Akım Ölçüm Aralığı: ±3.2A
• Çözünürlük: 0.8mA (12-bit)
• Şönt Direnç: 0.1 ohm, %1 tolerans, 2W
• Maksimum Ölçüm Voltajı: +26V
• Çalışma Gerilimi: 3V – 5V
• Haberleşme: I2C
• PCB Boyutları: 2.28 cm x 2.03 cm
• Ağırlık: 1.9 g

Kullanım Alanları

• Güç tüketimi ölçümü
• Batarya izleme sistemleri
• Güneş enerjisi projeleri
• IoT ve veri toplama sistemleri
• Güç kaynağı analizleri
• Gömülü sistem projeleri

Avantajları

• Tek modül ile akım, voltaj ve güç ölçümü
• Çift yönlü akım izleme imkânı
• Düşük hata payı ve yüksek doğruluk
• Arduino, STM32, Raspberry Pi ile uyumlu

INA219 modülü, enerji ölçümü ve izleme gerektiren projelerde yüksek doğruluk, kolay kullanım ve güvenilir performans sunan kompakt bir çözümdür.
