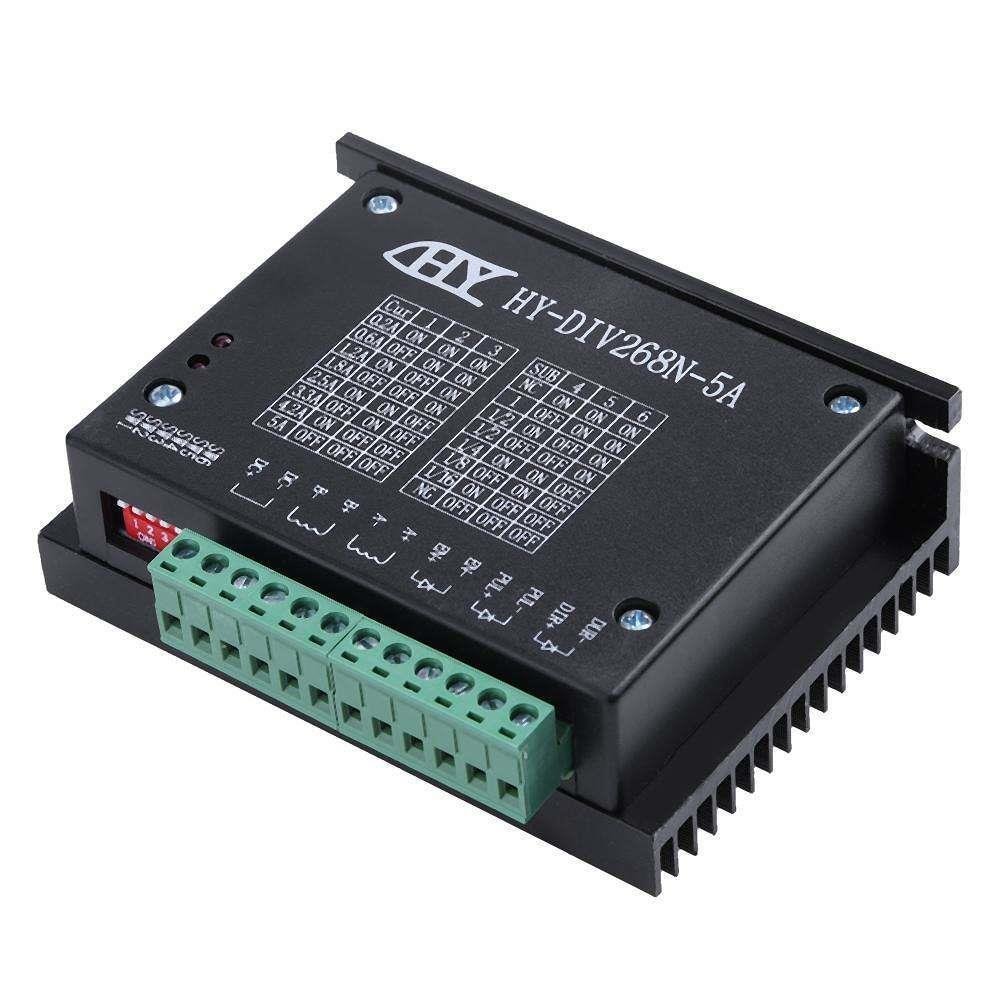

HY-DIV268N 5A Step Motor Sürücü
HY-DIV268N-5A bir PWM tipi, bipolar, mikro adımlı step motor sürücüdür. Motor tork dalgalanması çok azdır, düşük hızda çalışması çok sessizve düzgündür. Yüksek hızlı torku diğer iki fazlı sürücülerden daha yüksektir, yüksek konumlandırma doğruluğundadır.
Gravür makinelerinde, CNC tezgahlarında, 3D printerlarda, paketleme makinelerinde ve diğer yüksek çözünürlük gereksinimlerinde yaygın olarak kullanılır. NEMA17, NEMA23, NEMA24 ve NEMA34 step motorları, HY-DIV268N-5A Step Sürücü ile mükemmel çalışır.
Özellikler
PWM mikro adımlı step motor sürücüsü

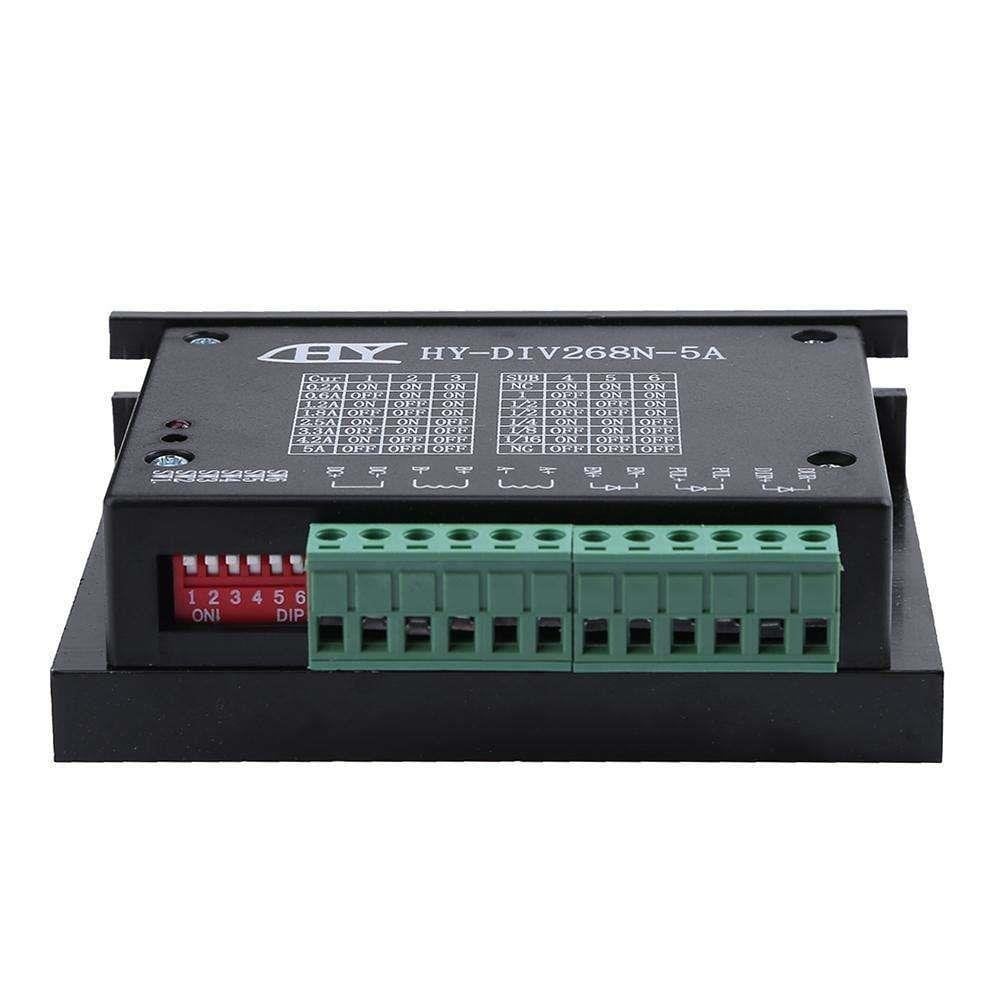

Seçilebilir uyarma modu (1/1, 1/2, 1/4, 1/8 ve 1/16 adım)
Tek güç kaynağı
Ortalama akım kontrolü (0.2A ila 5A arası 8 adımda)
DC 12 ~ 42V
İzole edilmiş girişler
Aşırı voltaj, düşük voltaj, aşırı akım ve kısa devre koruması
Yüksek başlangıç hızı
Yüksek hızlı tork

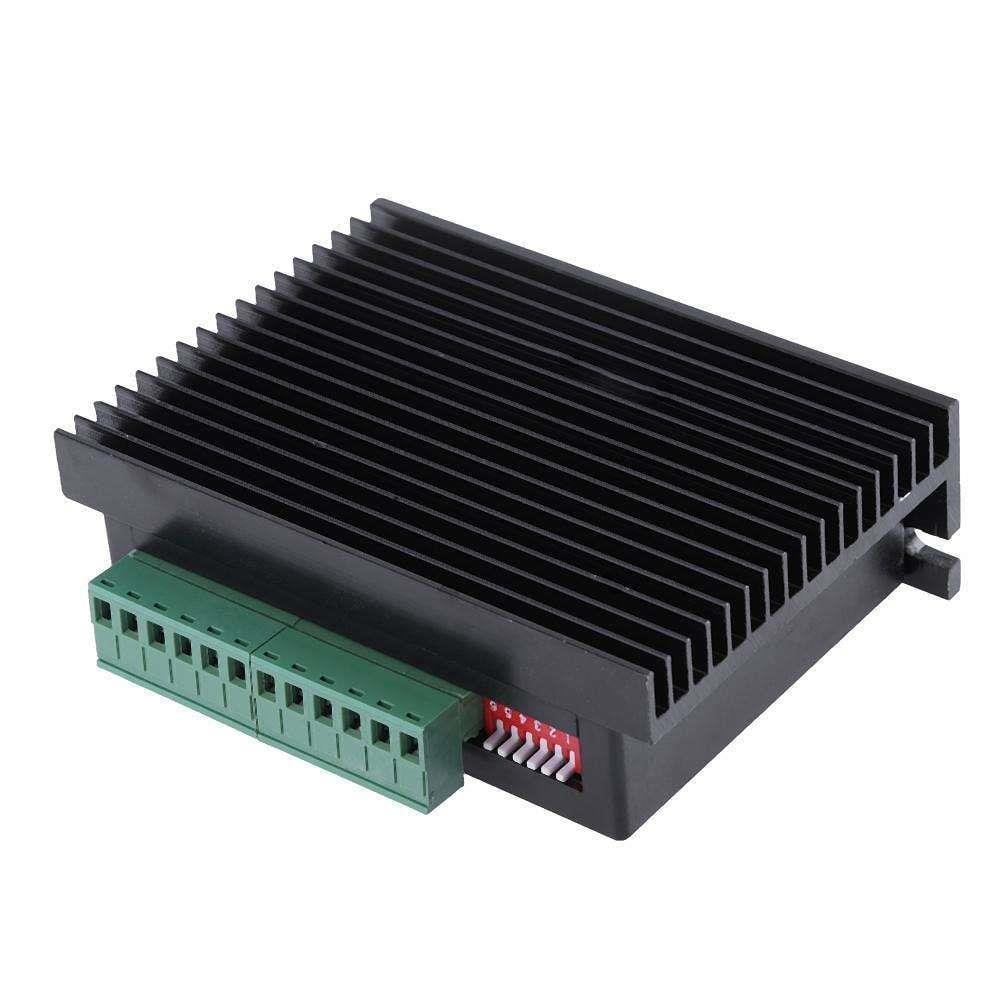

Siyah Sağlam Plastik Muhafaza ve Büyük Siyah Alüminyum Isı Emici
Sürücünün Makine Panellerine Montajı İçin Montaj Delikleri
Teknik özellikler
Giriş Voltajı DC 8 ~ 50V
Çalışma Voltajı: 12V - 42V
1-5A giriş akımı
Çıkış akımı:
IOUT = 5,0 A (mutlak maksimum değerler, en yüksek, 100 ms içinde)
IOUT = 4.5 A (çalışma aralığı, maksimum değer)
Çalışma Sıcaklığı: -10 ila 45 ℃
Depolama sıcaklığı: -40 ℃ ila 70 ℃
Ağırlık: 200 gram

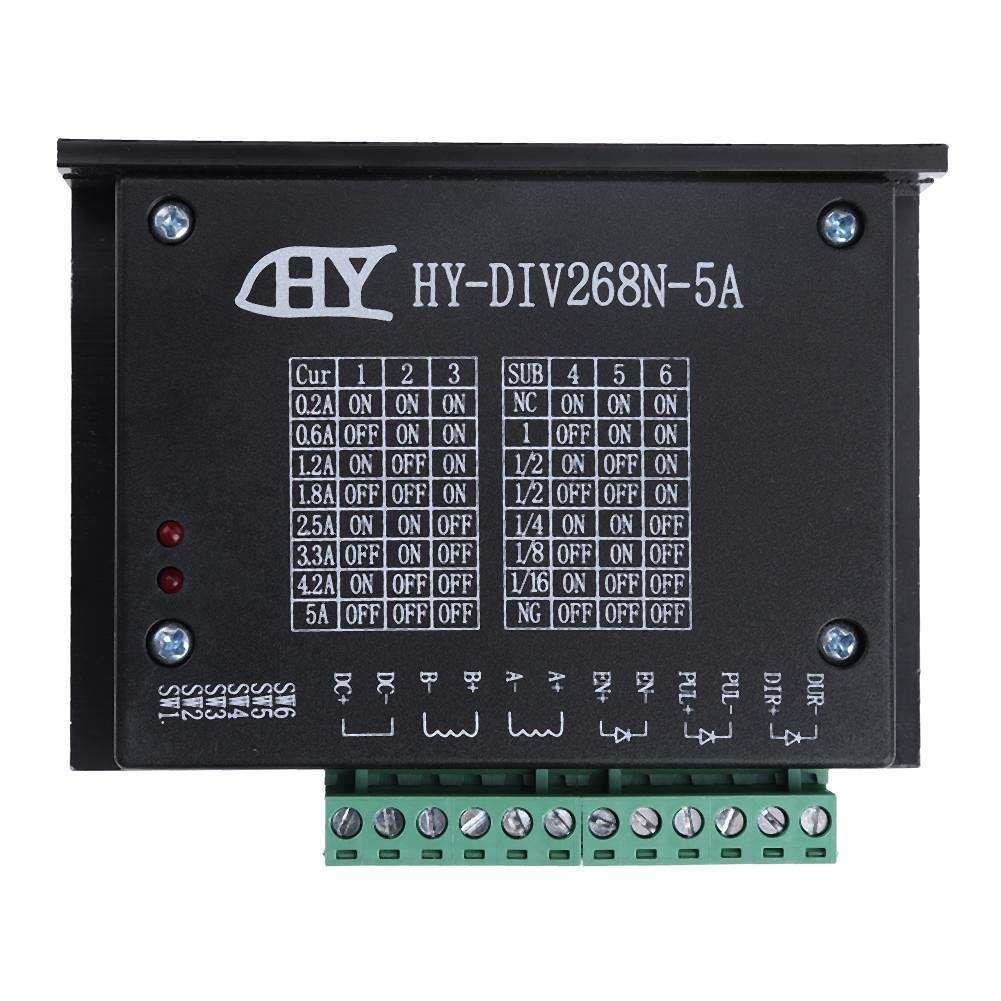

Pinout
PIN # PIN ADI AÇIKLAMA
1 DIR- Optoisolator Yön Giriş Katotu
2 DIR+ Optoisolator Yön Giriş Anotu
3 PUL- Optoizolatör Sinyal Giriş Katotu
4 PUL+ Optoizolatör Darbe Giriş Anotu
5 EN- Optoisolator Giriş Katotunu Etkinleştir
6 EN+ Optoisolator Giriş Anodunu Etkinleştir
7 A+ A+ Step Motor Çıkış Sargısı
8 A- A- Step Motor Çıkış Sargısı
9 B+ B+ Step Motor Çıkış Sargısı
10 B- B- Step Motor Çıkış Sargısı
11 DC- Güç Kaynağı Girişi (-)
12 DC+ Güç Kaynağı Girişi (+) 12V ila + 42V (Çalışma Gerilimi)
