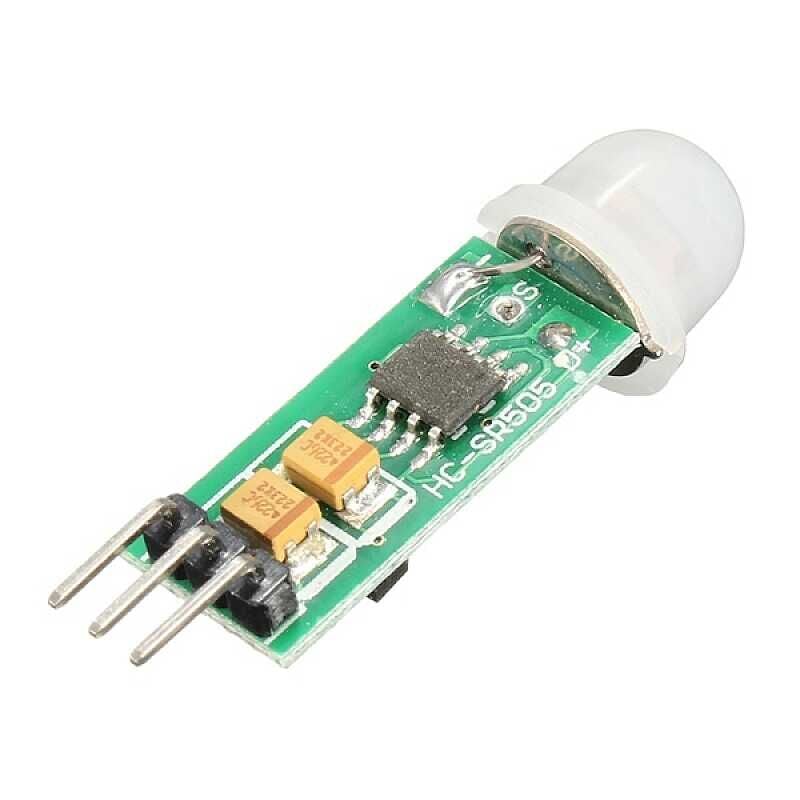

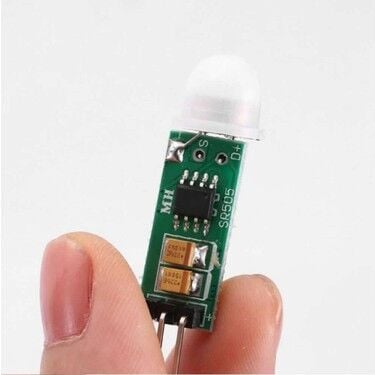

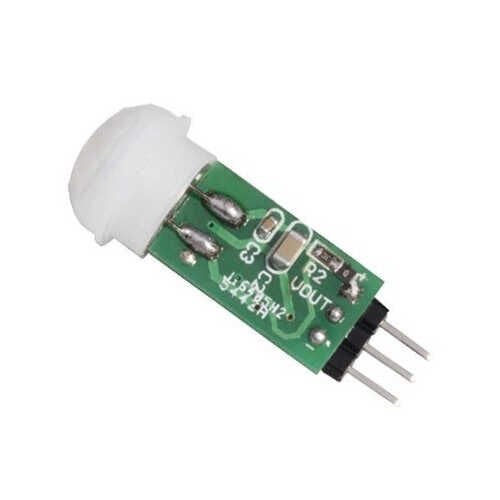

HC-SR505 Mini PIR Hareket Algılama Modülü

HC-SR505 Mini PIR Hareket Sensörü Modülü

Ürün Açıklaması

HC-SR505 PIR sensör modülü, kızılötesi (infrared) teknolojisini kullanarak insan hareketini algılayan kompakt ve düşük güç tüketimli bir sensördür. Küçük boyutu ve yüksek hassasiyeti sayesinde özellikle pille çalışan projelerde tercih edilir.

Algılama alanına bir hareket girdiğinde çıkış sinyali HIGH seviyesine geçer, belirlenen gecikme süresi sonunda tekrar LOW seviyesine döner. Tekrarlanabilir tetikleme özelliği sayesinde hareket devam ettiği sürece çıkış aktif kalır.

Öne Çıkan Özellikler

• Mini boyutlu PIR hareket sensörü
• Düşük güç tüketimi (batarya dostu)
• Tekrarlanabilir tetikleme modu
• Yüksek hassasiyet ve güvenilir algılama
• Kolay entegrasyon (dijital çıkış)
• Geniş çalışma voltaj aralığı

Teknik Özellikler

• Çalışma Voltajı: DC 4.5V – 20V
• Statik Akım: < 60µA
• Çıkış Seviyesi:
  • HIGH: 3.3V
  • LOW: 0V
• Tetikleme: Tekrarlanabilir (default)
• Gecikme Süresi: ~8 saniye (±%30, özelleştirilebilir)
• Algılama Mesafesi: ~3 metre
• Algılama Açısı: <100°
• Çalışma Sıcaklığı: -20°C ~ +80°C
• PCB Boyutu: 10 x 23 mm
• Lens Çapı: 10 mm

Çalışma Prensibi

• Hareket algılandığında çıkış HIGH olur
• Hareket devam ettiği sürece çıkış HIGH kalır
• Hareket durduktan sonra gecikme süresi sonunda LOW seviyesine döner

Kullanım Alanları

• Hareket sensörlü aydınlatma sistemleri
• Güvenlik ve alarm sistemleri
• Akıllı ev uygulamaları
• Endüstriyel otomasyon
• Sensörlü oyuncaklar
• Batarya ile çalışan otomatik kontrol projeleri

Avantajları

• Ultra düşük güç tüketimi
• Küçük ve kompakt tasarım
• Kolay kullanım (tek pin çıkış)
• Mikrodenetleyiciler ile uyumlu (Arduino, STM32 vb.)

HC-SR505 PIR sensör modülü, hareket algılama gerektiren projelerde düşük enerji tüketimi, kompakt boyutu ve kolay entegrasyonu ile pratik ve güvenilir bir çözümdür.
