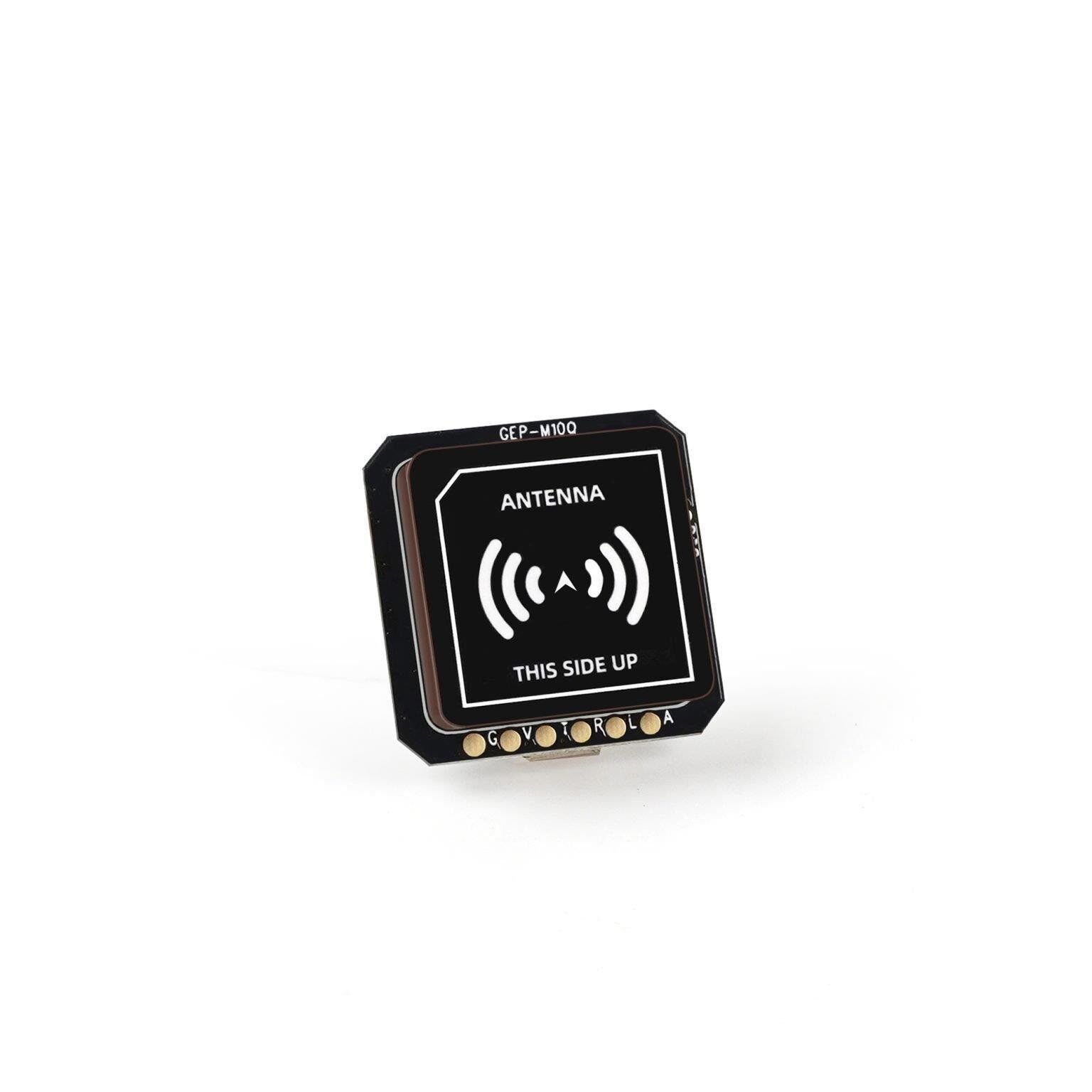

GEPRC M10Q GPS Modülü – Teknik Özellikler

GEPRC GPS ürün serisi tamamen yenilenmiş olup, u-blox M10050 çipine dayalı GEP-M10 serisi artık daha güçlü performans, daha hızlı konumlama ve daha yüksek uydu sayısı desteği sunmaktadır.

GEP-M10 GPS modülü; GPS, BDS, Galileo, QZSS ve SBAS uydu sistemlerini aynı anda kullanarak konumlama doğruluğunu artırır. 32 uyduya kadar bağlantı sağlayabilir. Dahili Flash bellek ve Farad kapasitör, yapılandırma parametrelerini kaydederek hızlı sıcak başlatmayı mümkün kılar.

Ürün; isteğe bağlı QMC5883L/IST8310 manyetometre ve DPS310 barometre ile donatılabilir. Bu sayede hem doğru yön tayini hem de hassas irtifa ölçümü sağlanır. FPV quadcopter, multirotor, sabit kanatlı model uçaklar ve diğer RC projeleri için uygundur.

Özellikler (Teknik Veriler)

Genel

• GPS Çipi: u-blox M10050

• Giriş Voltajı: 3.3V – 5V

• Alma Frekansları: GPS L1, GLONASS L1, BDS B1, Galileo E1, SBAS L1, QZSS L1

• Çalışma Modu: GPS + BDS + Galileo + QZSS + SBAS ortak konumlandırma

• Kanal Sayısı: 72 kanal

• Navigasyon Uydu Desteği: 32 adede kadar

Çıkış ve Bağlantı

• Çıkış Protokolü: UART (UBlox), I2C (Barometre ve Manyetometre için)

• Baud Hızı: 115200 bps

• Çıkış Frekansı: 10 Hz

Hassasiyet ve Performans

• Hız Doğruluğu: 0.05 m/s

• Yatay Konumlama Doğruluğu: 2D ACC 1.5 m (hava koşullarına bağlı)

• Zamanlama Doğruluğu: 30 ns

• Alıcı Hassasiyeti:

  • İzleme: -162 dBm

  • Yakalama: -160 dBm

• Dinamik Limitler:

  • Maksimum Yükseklik: 50.000 m

  • Maksimum Hız: 500 m/s

  • Maksimum İvme: 4G

Ek Sensörler

• Manyetometre: QMC5883L veya IST8310 (opsiyonel)

• Barometre: DPS310 (opsiyonel)

Boyutlar ve Ağırlık

• Boyut:

  • GEP-M10 Nano: 15 × 15 × 7.5 mm

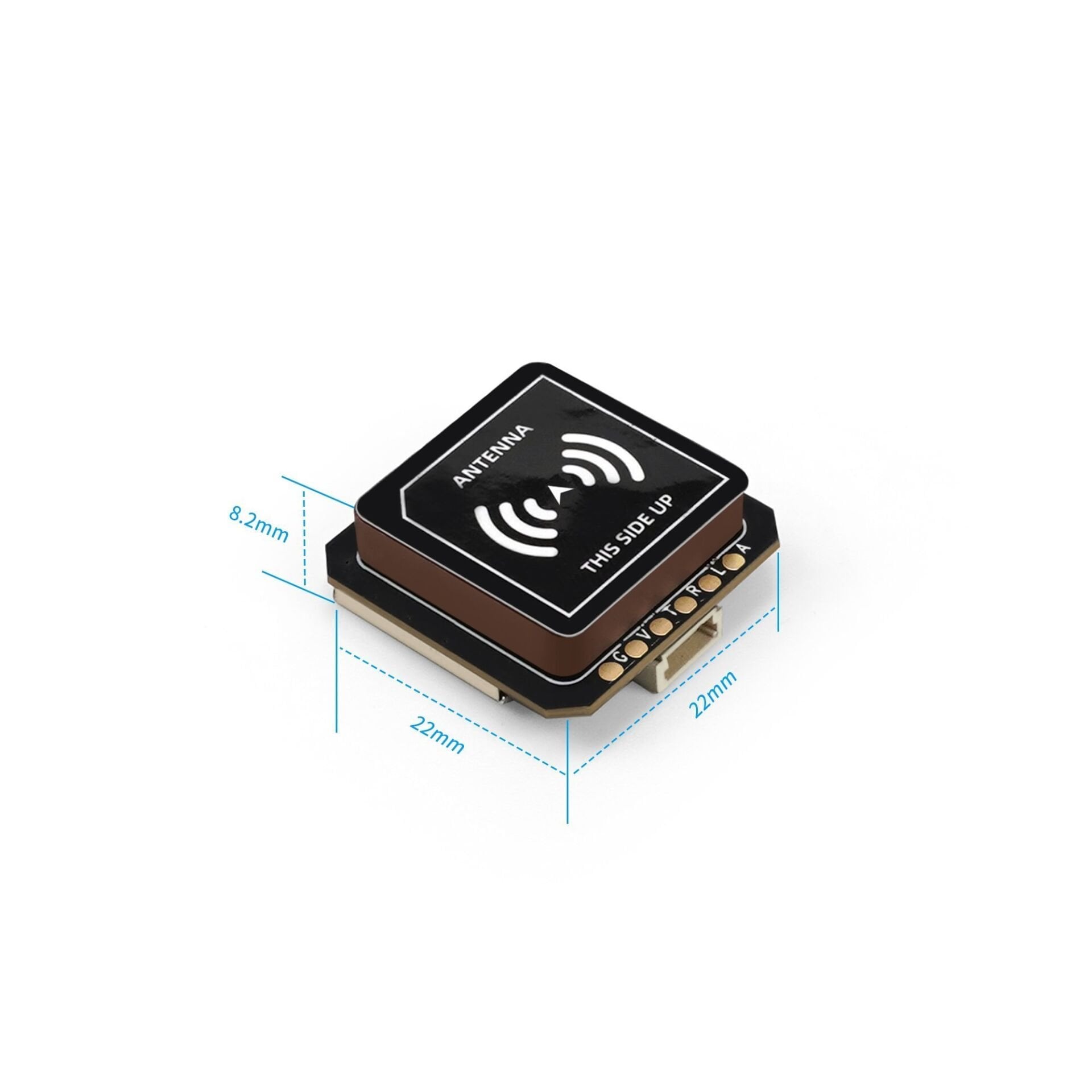

  • GEP-M10: 22 × 22 × 8.2 mm

• Anten Boyutu:

  • Nano: 12 × 12 mm

  • Standart: 18 × 18 mm

• Ağırlık:

  • GEP-M10 Nano: 4.1 g

  • GEP-M10: 7.8 g

Öne Çıkan Özellikler

• u-blox M10050 yüksek performanslı GPS çipi

• GPS + BDS + Galileo + QZSS + SBAS çoklu sistem desteği

• 32 uyduya kadar güçlü bağlantı ve hızlı konumlama

• Kararlı sinyal alımı

• 12×12 mm veya 18×18 mm anten seçenekleri

• Dahili Flash çip ve Farad kapasitör ile hızlı sıcak başlatma

• Yerleşik durum LED'i

• Manyetometre ve barometre entegre edilebilir

• FPV drone, multirotor ve sabit kanat uyumluluğu

Kutu İçeriği

• 1 × GEPRC M10Q GPS modülü

• 1 × Bağlantı terminal kablosu

• 1 × GPS kullanım kılavuzu

• 1 × GEPRC çıkartması

• 1 × Isıyla daralan koruma borusu
