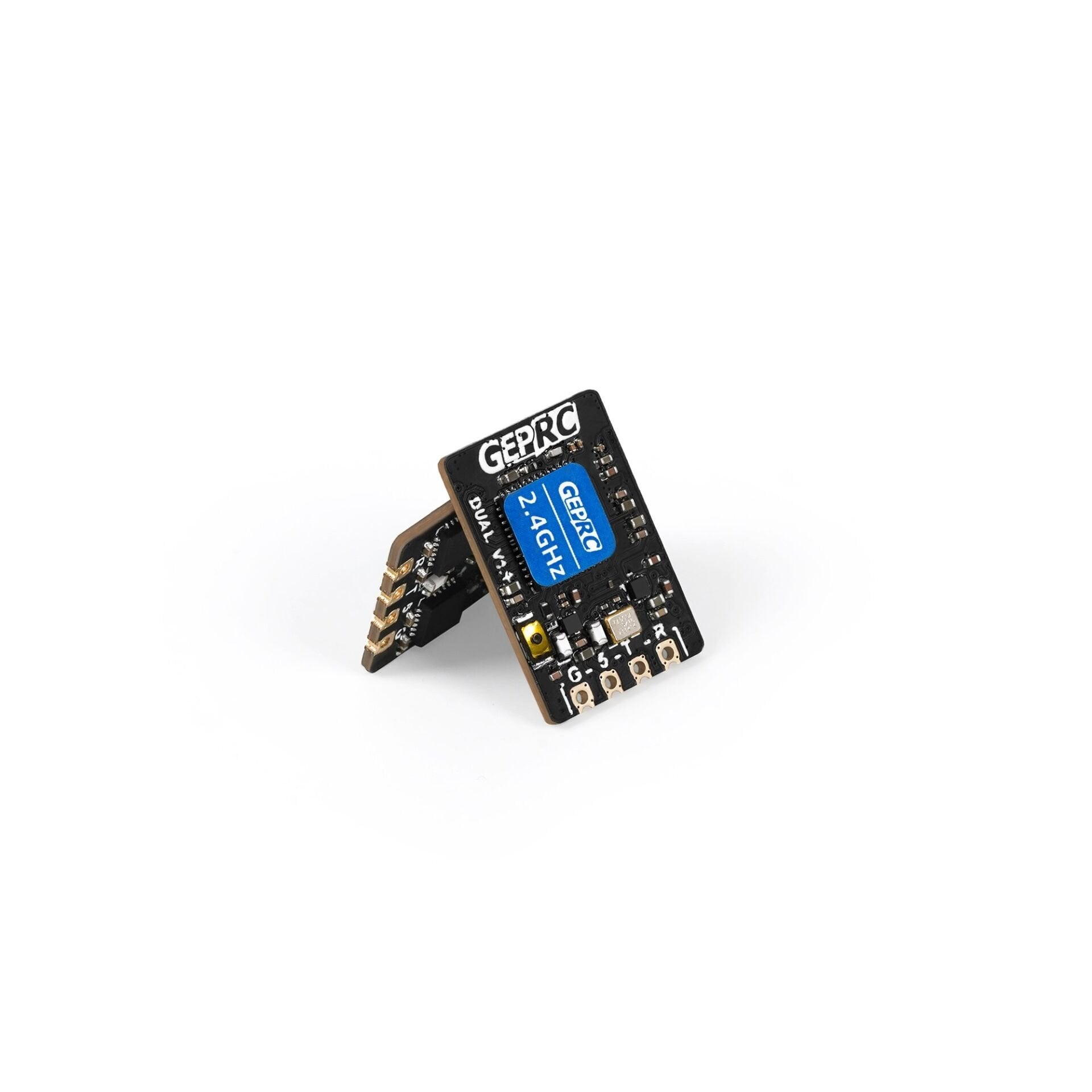

GEPRC ELRS DUAL 2.4G Diversity Receiver

GEPRC ELRS DUAL 2.4G Diversity Receiver, ExpressLRS açık kaynak sistemi üzerine geliştirilen yeni nesil gerçek çift antenli diversity alıcıdır. Uzun menzil, ultra düşük gecikme süresi ve maksimum 1000Hz yenileme hızı sayesinde yarış ve freestyle FPV kullanıcıları için yüksek performanslı bağlantı deneyimi sunar.

Çift bağımsız RF alıcı sistemi sayesinde sinyal kararlılığı artırılmıştır ve standart tek antenli alıcılara göre daha güçlü bağlantı performansı sağlar. TCXO sıcaklık dengelemeli kristal osilatör kullanımı sayesinde sıcaklık değişimlerinden kaynaklanan frekans kaymaları önlenir ve uzun süreli kullanımlarda stabil çalışma korunur.

Dahili WiFi desteği ile kablosuz firmware güncelleme yapılabilir. Kompakt boyutu ve sadece 1.2 gram ağırlığı sayesinde mikro ve yarış odaklı FPV drone sistemleri için ideal çözümdür.

Öne Çıkan Özellikler

• Gerçek çift antenli diversity alıcı sistemi
• ExpressLRS açık kaynak desteği
• Maksimum 1000Hz yenileme hızı
• Ultra düşük gecikme süresi
• Dahili WiFi ile kablosuz firmware güncelleme
• TCXO kristal osilatör ile stabil bağlantı
• Dahili PA + LNA güç sistemi
• Uzun menzil ve güçlü telemetri performansı
• Kompakt ve hafif tasarım
• Yarış ve freestyle FPV sistemleri için ideal yapı

Teknik Özellikler

• Model: GEPRC ELRS DUAL 2.4G Diversity Receiver
• Boyut: 20 × 14 mm
• Ağırlık: 1.2 gram
• İşlemci: ESP32-PICO-D4
• RF Çipi: SX1281
• Frekans Bandı: 2.4GHz ISM
• Yenileme Hızı: 25Hz - 1000Hz
• Çalışma Voltajı: 5V
• Anten Bağlantısı: IPEX1
• Telemetri Gücü: 20dBm / 100mW
• Kristal Tipi: TCXO
• RGB Durum LED: Mevcut

Paket Hızı Modları

• F1000 ve F500:
  • FLRC modu
  • Daha düşük gecikme süresi
  • Daha hızlı veri aktarımı
  • Yarış kullanıcıları için ideal
• D500 ve D250:
  • DVDA (Deja Vu Diversity Aid) modu
  • Daha güçlü bağlantı kararlılığı
  • Karmaşık sinyal ortamlarında daha stabil kullanım

Kurulum ve Bağlantı

Betaflight üzerinde ilgili UART portunu “Serial RX” olarak aktif ederek CRSF protokolü seçilmelidir. Receiver bağlantısı sonrasında sistem ExpressLRS üzerinden çalışmaya hazır hale gelir.

Binding İşlemi

• Receiver’a art arda 3 kez enerji verilip kesilerek bind modu aktif edilir
• RGB ışık hızlı şekilde iki kez yanıp söner
• Kumanda veya TX modülü üzerinden bind işlemi başlatılır
• RGB ışık sabit yanıyorsa bağlantı başarılıdır

Not: Receiver fabrika çıkışı ExpressLRS 3.x firmware ile gelir. Kullanılan TX modülünün de 3.x veya üzeri firmware sürümüne sahip olması gerekir.

Kutu İçeriği

• 1x GEPRC ELRS DUAL 2.4G Diversity Receiver
• 2x Anten
• 2x Isı daralan makaron
• 4x Silikon kablo
• 1x 4 pin bağlantı pini
• 1x Kullanım kılavuzu
