Foxeer Reaper Infinity 4.9G-6G 5W VTx Video Verici
Foxeer Reaper Infinity 5W VTX: 4,9-6 GHz, 80 kanallı uzun menzil video verici

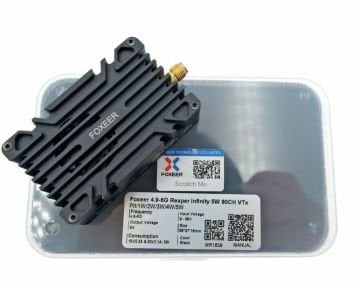

Foxeer Reaper Infinity 5W, analog FPV sistemleri için yüksek güçlü bir video vericidir (VTX). Kameradan gelen görüntüyü 4,9-6 GHz aralığında 80 kanaldan birinde gözlüğe ya da alıcıya gönderir. Güç seviyesi Pit, 1 W, 2 W, 3 W, 4 W ve 5 W arasında seçilir; bu sayede aynı 5W VTX hem yakın mesafede düşük güçle hem uzun menzilli uçuşlarda yüksek güçle kullanılabilir. CNC alüminyum soğutma kasası, dahili fan ve dahili mikrofonla gelir; 9-36 V aralığında doğrudan pille beslenir ve Tramp protokolüyle uçuş kontrol kartından ayarlanabilir. Bu sayfadaki ürün, kutusunda MR1839 kodu bulunan 4,9-6G 80CH sürümüdür.
Öne çıkan özellikler
- Geniş frekans aralığı: 10 bant, 80 kanal. A, B, E, F, R ve H bantları 5,6-5,9 GHz'te; L, U, O ve X bantları 4,9-5,6 GHz aralığındadır.
- Kademeli güç: Pit modu ile 1, 2, 3, 4 ve 5 W arasında seçim. Pit modunda verici çok düşük güçle çalışır; atölyede ayar yaparken diğer pilotları etkilemez.

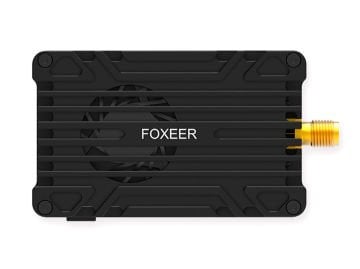

- Soğutma: CNC işlenmiş alüminyum kasa ve dahili fan, 5 W'ta oluşan ısıyı dağıtır.
- Dahili mikrofon: Görüntüyle birlikte ses de gönderilir.
- Geniş besleme aralığı: 9-36 V giriş, yaklaşık 3S-8S LiPo. Kameraya 5 V çıkış verir.
- Tramp kontrolü: TRAMP kablosu uçuş kontrol kartına bağlanırsa kanal ve güç kumandadan, Betaflight OSD menüsünden değiştirilir.
Bağlantı
Vericide GH1.25 6 pinli soket bulunur; pin sırası kasanın üzerine basılıdır: giriş (VIN), GND, TRAMP, 5V OUT, GND ve VIDEO. Kutudan çıkan silikon kablo bu sokete takılır. Anten SMA konnektöre bağlanır ve anten dahil değildir.
Kanal, bant ve güç ayarı (tuşla)
- Kanal: Tuşa kısa basın; yalnız yeşil LED (CH) yanıp söner. Her kısa basış bir sonraki kanala geçer.
- Bant: Tuşu 3 saniye basılı tutun; mavi LED (FR) yanıp söner. Kısa basışlarla bandı seçin.
- Güç: 3 saniye daha basılı tutun; kırmızı LED (PWR) yanıp söner. Kısa basışlarla gücü seçin.
- Pit modu: Tuşa çift tıklayın. Kırmızı LED sönükse Pit modu açıktır, yanıyorsa kapalıdır.
TRAMP kablosu uçuş kontrol kartına bağlıyken tuş çalışmaz; ayarları uçuş kartı devralır. Betaflight en fazla 64 kanal kabul ettiği için 10 banttan 2'si çıkarılmış bir VTX tablosu yüklenir. Foxeer bunun için iki hazır tablo sunar: A-B-E-F-R-H-U-O tablosu ve A-B-E-F-R-H-L-X tablosu.
Frekans tablosu (MHz)
| Bant | CH1 | CH2 | CH3 | CH4 | CH5 | CH6 | CH7 | CH8 |
| A | 5865 | 5845 | 5825 | 5805 | 5785 | 5765 | 5745 | 5725 |
| B | 5733 | 5752 | 5771 | 5790 | 5809 | 5828 | 5847 | 5866 |
| E | 5705 | 5685 | 5665 | 5645 | 5885 | 5905 | 5925 | 5945 |
| F | 5740 | 5760 | 5780 | 5800 | 5820 | 5840 | 5860 | 5880 |
| R | 5658 | 5695 | 5732 | 5769 | 5806 | 5843 | 5880 | 5917 |
| H | 5653 | 5693 | 5733 | 5773 | 5813 | 5853 | 5893 | 5933 |
| L | 5333 | 5373 | 5413 | 5453 | 5493 | 5533 | 5573 | 5613 |
| U | 5325 | 5348 | 5366 | 5384 | 5402 | 5420 | 5438 | 5456 |
| O | 5474 | 5492 | 5510 | 5528 | 5546 | 5564 | 5582 | 5600 |
| X | 4990 | 5020 | 5050 | 5080 | 5110 | 5140 | 5170 | 5200 |
Teknik özellikler
| Model | Foxeer Reaper Infinity V2 5W 80CH (4,9-6G) |
| Frekans | 4,9-6 GHz, 10 bant, 80 kanal |
| Çıkış gücü | Pit / 1 W / 2 W / 3 W / 4 W / 5 W |
| Giriş voltajı | 9-36 V |
| Çıkış voltajı | 5 V |
| Tüketim | 5 W çıkışta 10 V / 2,3 A |
| Kontrol protokolü | Tramp |
| Anten konnektörü | SMA |
| Kablo soketi | GH1.25, 6 pin |

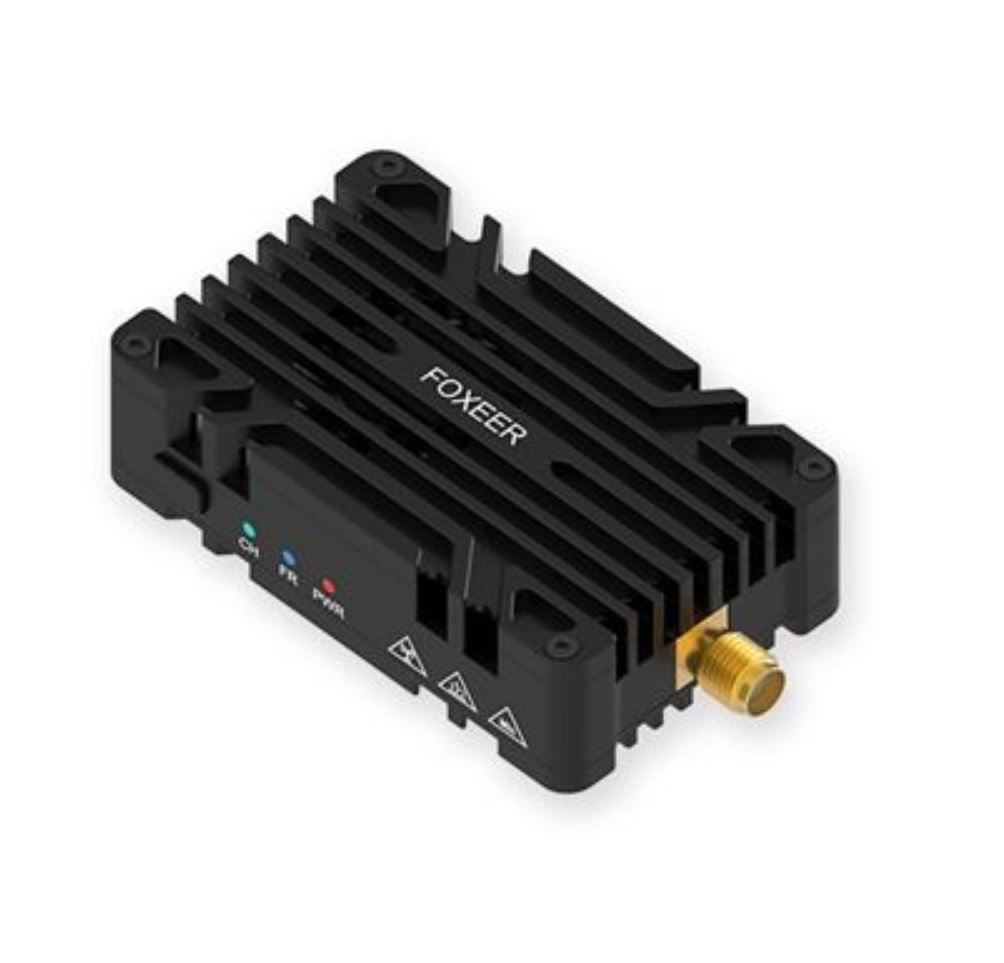

| Göstergeler | 3 LED: kırmızı güç, yeşil kanal, mavi bant |
| Montaj deliği | 20 x 20 mm, M2, 2,5 mm derinlik |
| Ölçüler | 66 x 37 x 16 mm |
| Ağırlık | 48 g |
| Diğer | Dahili mikrofon ve fan, CNC alüminyum kasa |

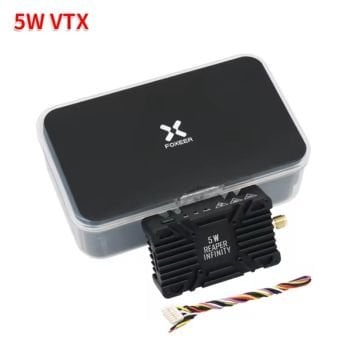

Kutu içeriği
- 1 adet Foxeer Reaper Infinity 5W VTX
- 1 adet silikon bağlantı kablosu (GH1.25 6 pin)
Anten kutuya dahil değildir; kullanacağınız banda uygun, SMA konnektörlü bir anten gerekir.
Kullanmadan önce dikkat
- Video vericiyi anten takılı değilken çalıştırmayın; yüksek güçte verici devresi zarar görebilir.
- 4,9-5,6 GHz aralığındaki L, U, O ve X bantlarını izlemek için gözlüğünüzün ya da alıcınızın bu frekansları desteklemesi gerekir. Yalnız 5,8 GHz bandını alan bir alıcı bu kanalları göremez.
- Yüksek güçte verici ısınır; kasanın ve fanın çevresini kapatmayın, gövdede hava alan bir yere monte edin.
- Video verici kullanımında kullanılabilecek frekans ve çıkış gücü ülkeden ülkeye değişir. Kullanmadan önce bulunduğunuz yerdeki telsiz ve frekans kurallarını kontrol etmek kullanıcının sorumluluğundadır.
Kaynak: Foxeer Reaper Infinity V2 5W 80CH resmi ürün sayfası.
Uyumlu ürünler
- Tramp bağlantısı için uçuş kontrol kartları
- Diğer FPV parçaları: drone elektronik kartları
Sık sorulan sorular
Anten kutudan çıkıyor mu?
Hayır. Kutuda verici ve silikon bağlantı kablosu bulunur. SMA konnektörlü ve kullanacağınız frekans bandına uygun bir anten ayrıca gerekir.
Tuşa basıyorum ama kanal değişmiyor, neden?
TRAMP kablosu uçuş kontrol kartına bağlıysa tuş devre dışı kalır ve ayarları uçuş kartı yönetir. Kanalı ve gücü Betaflight OSD menüsünden ya da Betaflight Configurator'dan değiştirin; tuşu kullanmak istiyorsanız TRAMP kablosunu ayırın.
Betaflight'ta 80 kanalın hepsini görebilir miyim?
Hayır. Betaflight en fazla 64 kanal (8 bant) kabul eder. Foxeer'in iki hazır VTX tablosundan ihtiyacınıza uyanı yükleyin: biri L ve X, diğeri U ve O bantlarını dışarıda bırakır.
Hangi pille beslenir?
Giriş aralığı 9-36 V'tur; bu yaklaşık 3S-8S LiPo'ya denk gelir. 5 W çıkışta 10 V'ta yaklaşık 2,3 A çeker, bu yüzden besleme hattının bu akımı taşıyabildiğinden emin olun.
Pit modu ne işe yarar?
Pit modunda verici çok düşük güçle yayın yapar. Yerde ayar yaparken ya da başka pilotlar uçarken onların görüntüsünü bozmamak için kullanılır. Tuşa çift tıklayarak açıp kapatabilirsiniz.
| Elektronik ürün tipi | : | Görüntü verici / alıcı |
| Görüntü sistemi | : | Analog |
| Frekans | : | 5.8 GHz |
