ESP32 38 Pin Geliştirme Kartı (NodeMCU ESP-32S, CP2102): Wi-Fi ve Bluetooth

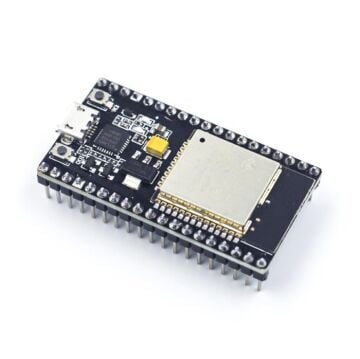

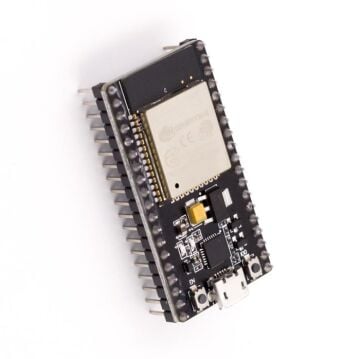

Bu kart, Espressif'in ESP-WROOM-32 modülünü micro USB bağlantısı, CP2102 USB-seri çip, 3,3 V regülatör ve EN/BOOT butonlarıyla birleştiren ESP32 38 pin geliştirme kartıdır. Kartın alt yüzünde "NodeMCU ESP-32S" baskısı bulunur. Modülün içinde Xtensa LX6 çift çekirdekli, 240 MHz'e kadar çalışan ESP32 işlemci, 4 MB flash bellek, 2,4 GHz Wi-Fi ve Bluetooth yer alır.
Arduino Uno ve Nano gibi kartlardan daha hızlı bir işlemci, daha büyük bellek ve dahili kablosuz bağlantı istediğiniz projelerde tek başına kullanılabilir; başka bir mikrodenetleyiciye Wi-Fi ve Bluetooth eklemek için UART üzerinden yardımcı kart olarak da çalışır. Akıllı ev, uzaktan izleme, web sunucusu ve Bluetooth LE projeleri için uygundur.
Öne çıkan özellikler
- Çift çekirdek, 240 MHz'e kadar: Bir çekirdek Wi-Fi ve Bluetooth işini yürütürken diğeri sensör okuma ve kontrol kodunu çalıştırabilir.
- Wi-Fi ve Bluetooth bir arada: 802.11 b/g/n Wi-Fi; Bluetooth v4.2 BR/EDR (klasik) ve Bluetooth LE. Kart ağa bağlanabilir, kendi erişim noktasını açabilir ya da ikisini birlikte yapabilir.
- 26 kullanılabilir GPIO: Bunlardan 4'ü yalnız giriştir. 16 kanal 12 bit analog giriş, 2 kanal 8 bit DAC, 16 kanal PWM ve 10 kapasitif dokunma pini bulunur.
- Kapasitif dokunma: Dokunma pinleri, parmak gibi iletken bir cismin yaklaşmasını algılar; buton yerine dokunmatik yüzey yapmak için kullanılabilir.
- CP2102 USB-seri çip: Windows 10 ve 11 bu çipin sürücüsünü çoğu zaman kendisi kurar.
Pin adları kartın alt yüzünde yazılıdır; P23 gibi bir ad GPIO23 anlamına gelir.
Pinleri bağlamadan önce
- Lojik seviye 3,3 V: Pinler 5 V'a dayanıklı değildir. 5 V sinyal veren modülleri seviye dönüştürücüyle bağlayın.
- Flash pinleri: CLK, CMD ve SD ile başlayan pinler (GPIO6-11) modülün içindeki flash belleğe bağlıdır; bunlara bir şey bağlamayın.
- Yalnız giriş: GPIO34, 35, 36 (SVP) ve 39 (SVN) çıkış veremez.
- Wi-Fi açıkken ADC: Wi-Fi kullanılırken ADC2 pinleri (GPIO0, 2, 4, 12-15, 25-27) analog okuyamaz; analog sensörleri GPIO32-39 aralığındaki ADC1 pinlerine bağlayın.
- Açılış pinleri: GPIO0, 2, 5, 12 ve 15 kartın açılış modunu belirler. Kod yüklenmiyorsa bu pinlere bağlı modülleri geçici olarak çıkarın.
Teknik özellikler
| Modül | ESP-WROOM-32, PCB anten |
| İşlemci | Xtensa LX6 32 bit çift çekirdek, en fazla 240 MHz |
| Bellek | 520 KB SRAM, 448 KB ROM, 4 MB SPI flash |
| Wi-Fi | 802.11 b/g/n, 2,4 GHz |
| Bluetooth | v4.2 BR/EDR ve Bluetooth LE |
| GPIO | 26 kullanılabilir (4'ü yalnız giriş) |
| Analog | 16 kanal 12 bit ADC, 2 kanal 8 bit DAC |
| PWM / dokunma | 16 kanal PWM, 10 kapasitif dokunma pini |
| USB | Micro USB, CP2102 USB-seri çip |
| Lojik voltaj | 3,3 V |
| Pinler | 38 (2 x 19 erkek pin başlığı, lehimli) |
| Boyut / ağırlık | 48,3 x 25,4 mm / 9 g |
ESP32-WROOM-32 modül datasheet'i (PDF, İngilizce)
Arduino IDE ile ilk kurulum
- Arduino IDE'de Dosya menüsünden Tercihler'i açın ve "Ek Kart Yöneticisi URL'leri" alanına aşağıdaki adresi ekleyin.
- Araçlar menüsünde Kart, Kart Yöneticisi'ni açın, "esp32" diye arayın ve Espressif Systems'in paketini kurun.
- Kartı veri aktarabilen bir micro USB kabloyla bağlayın. Port görünmüyorsa Silicon Labs'in CP210x USB to UART sürücüsünü kurun.
- Kart olarak "ESP32 Dev Module" ve kartın göründüğü portu seçin. İlk deneme için Örnekler, WiFi altındaki WiFiScan kodunu yükleyin.
- Yükleme "Connecting..." aşamasında beklerse BOOT tuşunu basılı tutun, yükleme başlayınca bırakın.
https://espressif.github.io/arduino-esp32/package_esp32_index.json
Kutu içeriği
- 1 adet ESP32 ESP-32S 38 pin geliştirme kartı (USB kablo dahil değildir)
Uyumlu ürünler
- Bilgisayar bağlantısı için Prolink micro USB 2.0 kablo
- Prototip kurmak için orta boy breadboard ve 40 pin dişi-erkek jumper kablo
- 30 pinli bir kart arıyorsanız ESP32 DevKit V1 lehimsiz 30 pin
- Diğer ESP kartları ve modülleri: NodeMCU ve ESP
Sık sorulan sorular
Kartın işlemcisi AVR mi?
Hayır. Kartta Arduino Uno'daki gibi bir AVR işlemci yoktur; ESP32'nin Xtensa LX6 çift çekirdekli işlemcisi 240 MHz'e kadar çalışır. Arduino IDE ile programlanır ama kart seçimi ve kütüphaneler ESP32 içindir.
Arduino kodlarım bu kartta çalışır mı?
digitalWrite, analogRead, Serial gibi temel komutlar aynıdır ve çoğu kütüphane çalışır. AVR'ye özgü zamanlayıcı ve kesme kodları ile 5 V varsayan bağlantılar uyarlanmalıdır; analog okuma 0-4095 aralığında döner.
Bilgisayar kartı görmüyor, ne yapmalıyım?
Kablonun veri aktarabildiğinden emin olun; yalnız şarj için üretilen kablolarda port görünmez. Aygıt Yöneticisi'nde "CP210x" adıyla bir COM portu yoksa Silicon Labs'in CP210x sürücüsünü kurun ve Arduino IDE'yi yeniden başlatın.
5 GHz Wi-Fi ağına bağlanır mı?
Hayır. ESP32 yalnız 2,4 GHz bandında çalışır. Çift bantlı modemlerde 2,4 GHz ağın adını kullanın.
| Ürün tipi | : | Geliştirme kartı |
| İşlemci ailesi | : | ESP32 |
| Bağlantı | : | Wi-Fi, Bluetooth |
