ESP-WROOM-02 Wi-Fi Geliştirme Kartı: ESP8266, 18650 Pil Yuvası ve Şarj Devresi

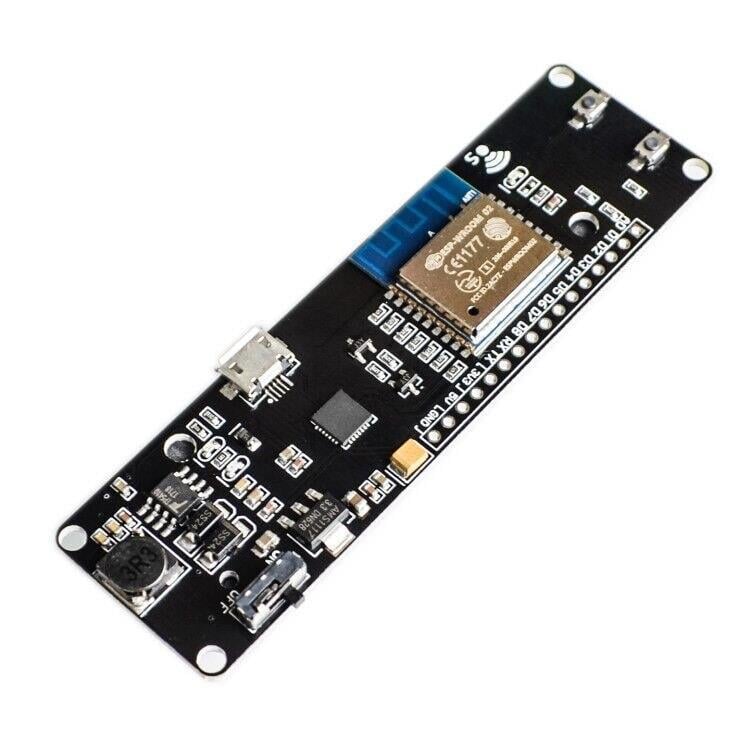

Bu kart, Espressif'in ESP8266EX çipini taşıyan ESP-WROOM-02 Wi-Fi modülünü tek bir 18650 lityum pil yuvası, pil şarj devresi ve açma kapama anahtarıyla birleştirir. Micro USB'den hem kod yüklenir hem de pil şarj edilir; pil takılıyken kart kablosuz çalışır. Bu yüzden prize uzak yerlere konan sensörler, taşınabilir Wi-Fi cihazları ve pille çalışması gereken IoT projeleri için pratik bir başlangıç kartıdır. Kartın üzerinde WeMos logosu bulunur.
ESP WROOM 02 kartı Arduino IDE ile ESP8266 olarak programlanır; istenirse NodeMCU (Lua) yazılımı da yüklenebilir.
Öne çıkan özellikler
- 18650 pil yuvası ve şarj devresi: Kartın alt yüzündeki yuvaya tek bir 18650 pil takılır. Pil micro USB'den 0,5 A ile şarj edilir; aşırı şarj ve aşırı deşarj koruması vardır.
- Şarj göstergesi: Şarj sürerken kırmızı, pil dolunca yeşil LED yanar.
- Açma kapama anahtarı: Kartın gücünü pil takılıyken de tek hareketle kesersiniz.

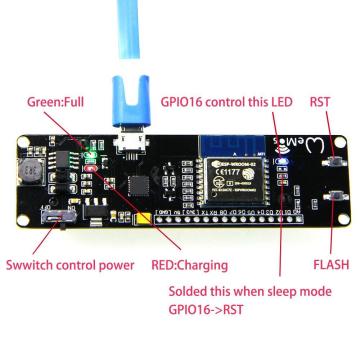

- Programlanabilir LED: Mavi LED GPIO16'ya bağlıdır; ilk deneme kodları için ek parça gerekmez.
- Derin uyku desteği: Kartta GPIO16 ile RST arasında lehim köprüsü yeri vardır. Köprü lehimlenirse kart derin uykudan zamanlayıcıyla kendi kendine uyanır; pil ömrünü uzatmanın temel yoludur.
- RST ve FLASH butonları: RST kartı yeniden başlatır, FLASH kod yükleme moduna girmek için kullanılır.
Kartın bölümleri ve pinleri
- Pin sırası: GND, GND, 5V, 3V3, 3V3, TX, RX, D8, D7, D6, D5, D4, D3, D2, D1 ve AD. D1-D8 ile TX ve RX dijital giriş çıkış olarak kullanılabilir.
- Lojik seviye 3,3 V: Pinler 5 V'a dayanıklı değildir; 5 V sinyal veren modülleri seviye dönüştürücüyle bağlayın.
- AD (analog giriş): ESP8266'nın tek analog girişidir. Modülün bu girişi 0-1 V aralığında ölçer; kartta bölücü olup olmadığını bilmiyorsanız 1 V'un üstünde gerilim vermeyin.
- TX ve RX: USB-seri hattına bağlıdır. Kod yüklerken bu pinlere bağlı modülleri ayırın.
Teknik özellikler
| Modül | ESP-WROOM-02 (ESP8266EX), PCB anten (2 dBi) |
| İşlemci | Tensilica L106 32 bit, en fazla 160 MHz |
| Wi-Fi | 802.11 b/g/n, 2,4 GHz; istasyon, erişim noktası ya da ikisi birlikte |
| Modül çalışma voltajı | 2,7-3,6 V (kart 3,3 V'u kendi üretir) |
| Modül akımı | ortalama 80 mA; derin uykuda 20 µA |
| Pil | 1 adet 18650 lityum pil (dahil değildir) |
| Şarj akımı / çıkış | 0,5 A / 1 A |
| Koruma | Aşırı şarj ve aşırı deşarj koruması |
| USB | Micro USB (programlama ve pil şarjı) |
| Pinler | 16 pinlik tek sıra (D1-D8, TX, RX, AD, 5V, 3V3, GND) |
| Modül çalışma sıcaklığı | -40 ile 85 °C arası |
ESP-WROOM-02 modül datasheet'i (PDF, İngilizce)
Arduino IDE ile ilk kurulum
- Arduino IDE'de Dosya menüsünden Tercihler'i açın ve "Ek Kart Yöneticisi URL'leri" alanına aşağıdaki adresi ekleyin.
- Araçlar menüsünde Kart, Kart Yöneticisi'ni açın, "esp8266" diye arayın ve ESP8266 Community paketini kurun.
- Kartı veri aktarabilen bir micro USB kabloyla bağlayın, anahtarı ON konumuna alın. Port görünmüyorsa kartın USB-seri çipinin sürücüsünü kurun (bu kartlarda yaygın olarak CP2102 kullanılır, Silicon Labs CP210x sürücüsü).
- Kart olarak "Generic ESP8266 Module" ve kartın göründüğü portu seçin, aşağıdaki LED kodunu yükleyin.
- Yükleme başlamazsa FLASH tuşunu basılı tutun, RST'ye basıp bırakın, ardından FLASH'ı bırakıp yüklemeyi yeniden deneyin.
https://arduino.esp8266.com/stable/package_esp8266com_index.json
void setup() {
pinMode(16, OUTPUT);
}
void loop() {
digitalWrite(16, LOW);
delay(500);
digitalWrite(16, HIGH);
delay(500);
}
Kutu içeriği
- 1 adet ESP-WROOM-02 Wi-Fi geliştirme kartı, 18650 pil yuvalı (pil ve USB kablo dahil değildir)
Uyumlu ürünler
- Programlama ve şarj için Prolink micro USB 2.0 kablo
- Sensör bağlantıları için 40 pin dişi-erkek jumper kablo
- Pilsiz, breadboard'a takılan bir ESP8266 kartı arıyorsanız NodeMCU LoLin ESP8266 ESP-12E
- Diğer ESP kartları ve modülleri: NodeMCU ve ESP
Sık sorulan sorular
Pil kutudan çıkıyor mu?
Hayır, kart pilsiz gönderilir. Yuvaya tek bir 18650 lityum pil takılır. Pilin + ve - yönünü yuvadaki işarete göre takın; ters takılan pil şarj devresine zarar verir.
Pil ne kadar dayanır?
Süre pilin kapasitesine ve kodunuza bağlıdır. Wi-Fi sürekli açıkken modül tek başına ortalama 80 mA çeker; kart üzerindeki şarj ve voltaj devreleri de bir miktar tüketir. Pili uzun süre kullanmak için ölçüm alıp gönderdikten sonra derin uykuya geçen bir kod yazın (GPIO16 ile RST arasındaki köprü lehimli olmalı) ve süreyi kendi kurulumunuzda ölçün.
Pil takılıyken USB'ye bağlayabilir miyim?
Evet. USB bağlıyken pil şarj olur, kırmızı LED yanar; pil dolunca LED yeşile döner.
5 GHz Wi-Fi ağına bağlanır mı?
Hayır. ESP8266 yalnız 2,4 GHz bandında çalışır ve Bluetooth içermez. Bluetooth gerekiyorsa ESP32 tabanlı bir kart seçin.
