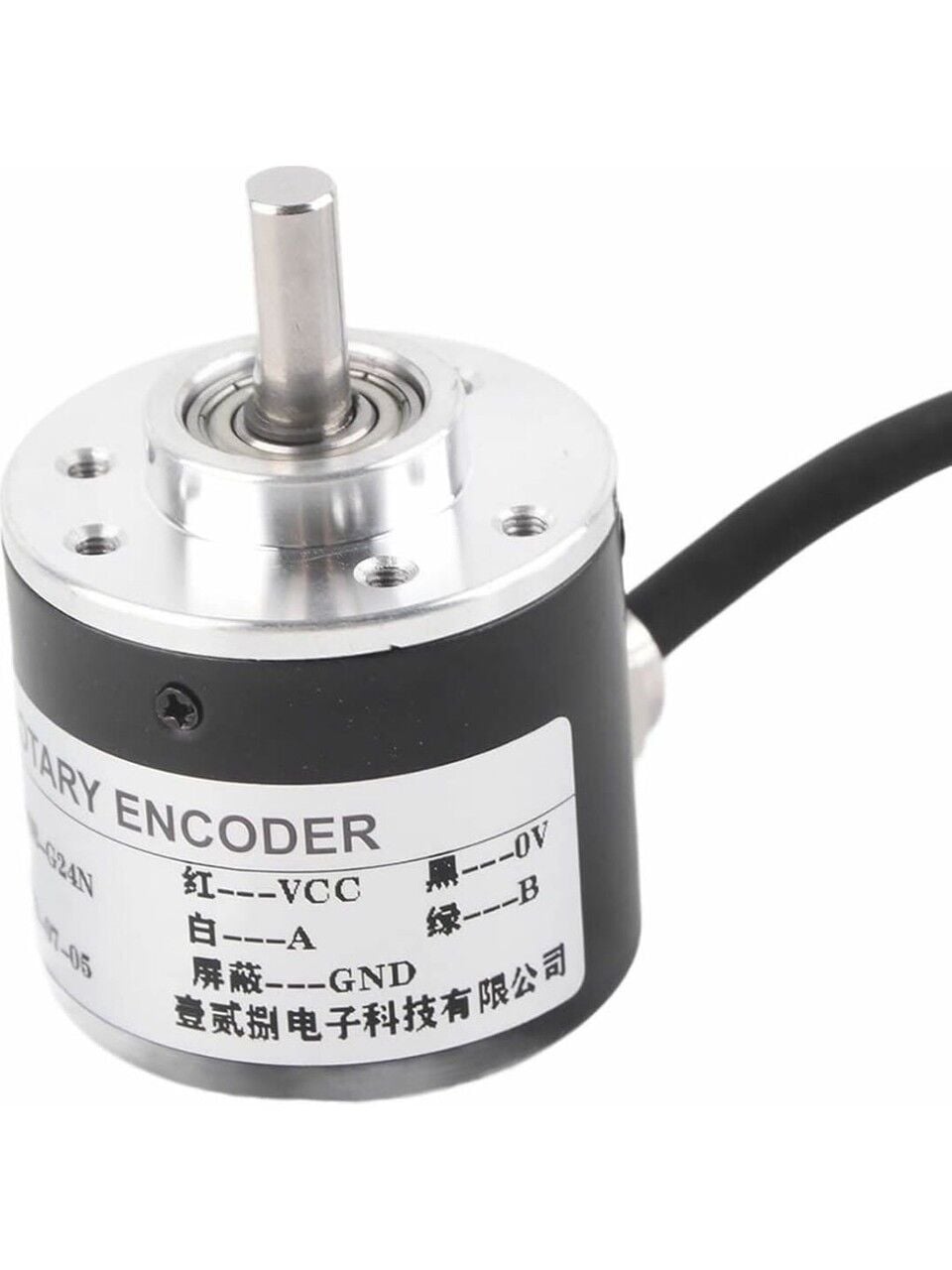

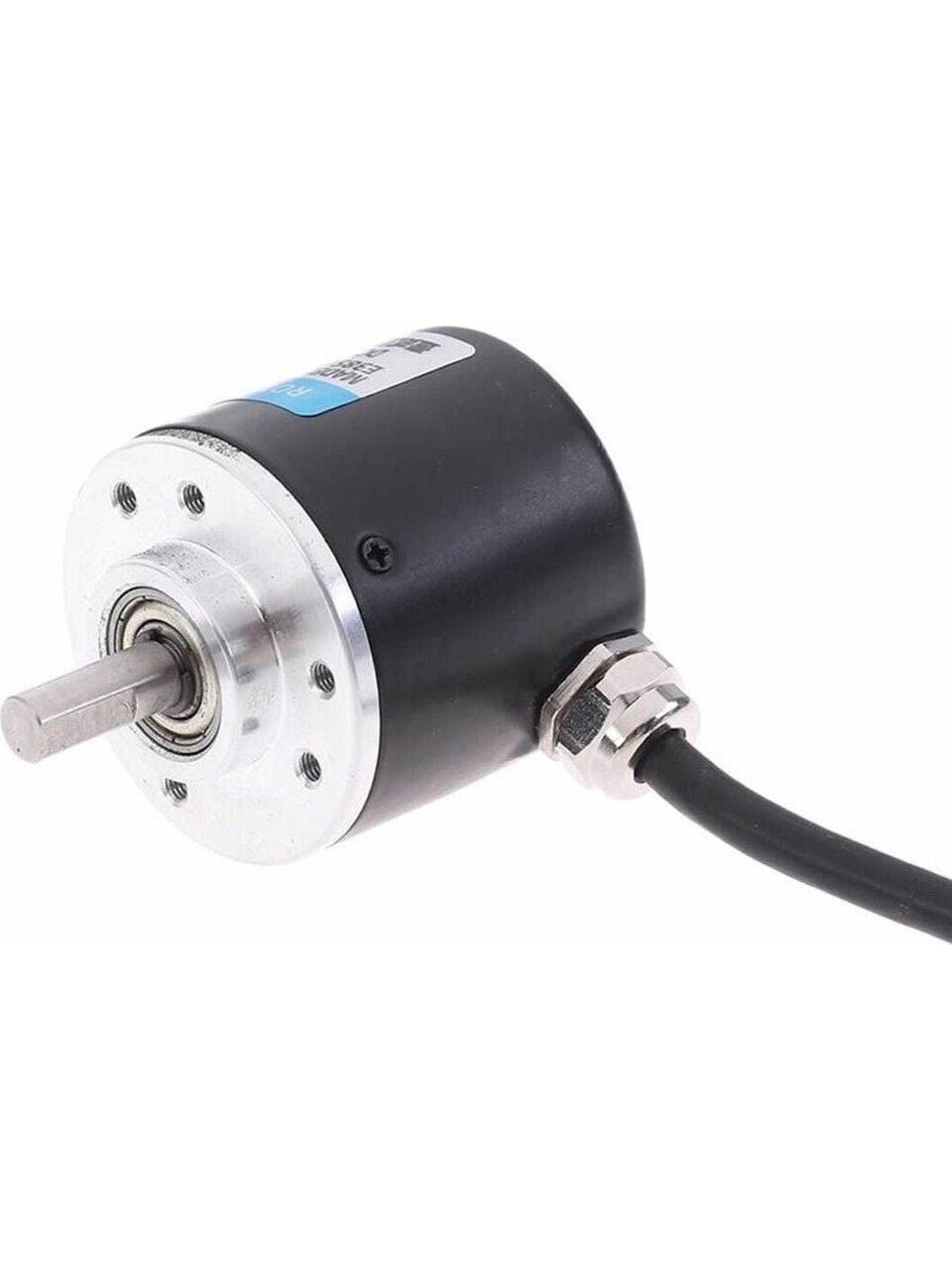

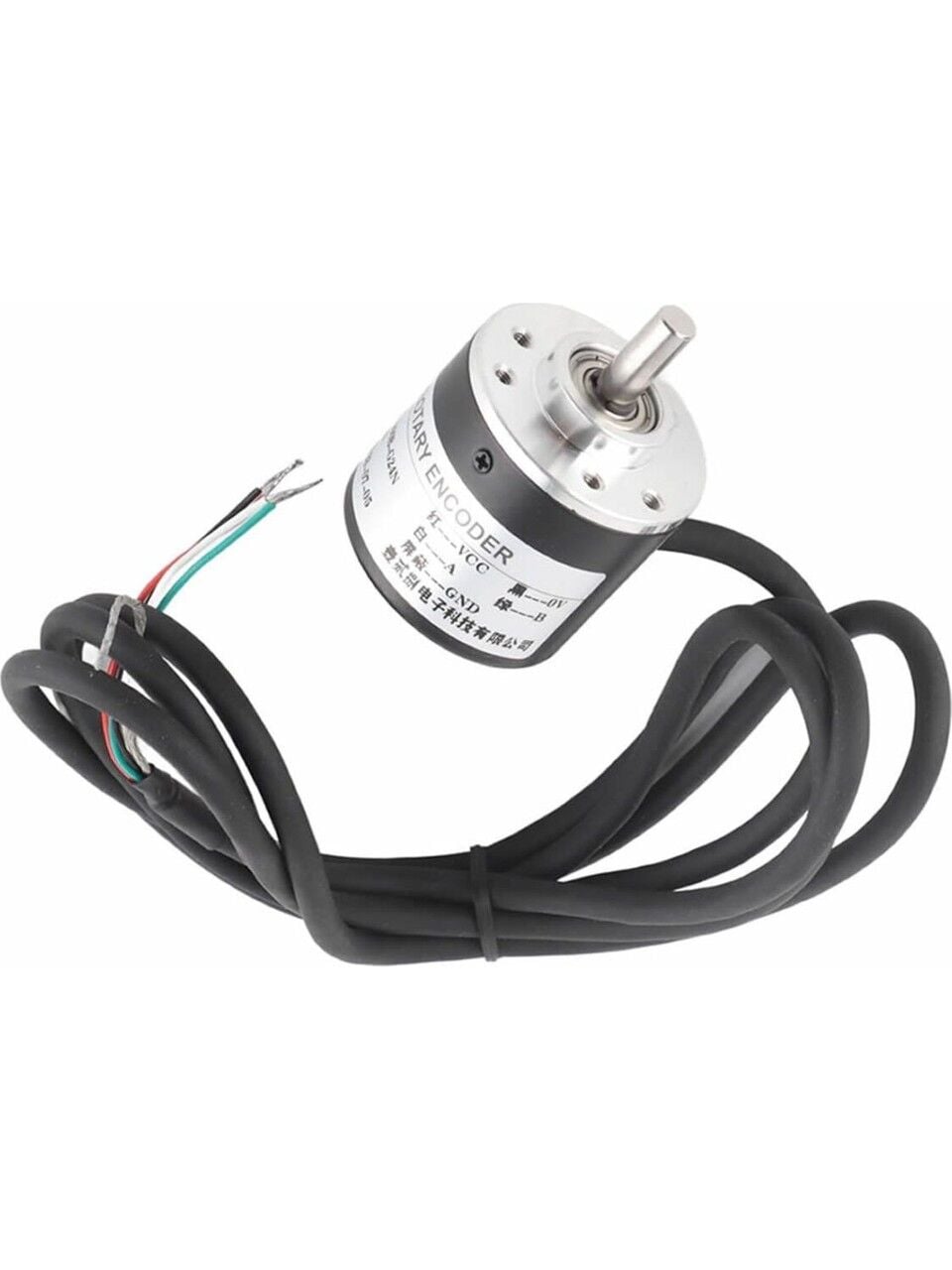

E38S6G5-500Z-G24N 500 Pulse Optik Rotary Encoder 5-24V - ABZ 3 Fazlı

E38S6G5-500Z-G24N 500 Pulse Optik Rotary Encoder 5-24V, motorların ve döner mekanizmaların hız, devir, dönüş yönü ve pozisyon bilgilerinin hassas şekilde ölçülmesi için kullanılan incremental tip optik rotary encoder modelidir. 500 Pulse/Tur (500 P/R) çözünürlüğü, A/B/Z üç fazlı çıkışı ve 5-24V DC çalışma gerilimi sayesinde robotik, otomasyon, CNC, motor kontrol ve endüstriyel hareket uygulamalarında kullanılabilir.

Encoder milinin dönüş hareketini elektriksel pulse sinyallerine dönüştüren E38S6G5-500Z-G24N, kontrol sisteminin motorun gerçek hareketini takip etmesini sağlar. Böylece yalnızca motorun dönüp dönmediği değil; dönüş hızı, yönü, yaptığı tur sayısı ve uygun yazılım ile pozisyon bilgisi de hesaplanabilir.

A ve B fazları, birbirlerine göre faz farkı oluşturarak dönüş yönünün belirlenmesini sağlarken Z fazı, her tam turda referans/index sinyali oluşturarak hassas pozisyon ve sıfır noktası uygulamalarında önemli avantaj sağlar.

Teknik Özellikler

Model: E38S6G5-500Z-G24N
Ürün Tipi: Incremental Optik Rotary Encoder
Çözünürlük: 500 Pulse/Tur (500 P/R)
Çıkış Kanalları: A / B / Z
Faz Sayısı: 3 Faz
Çıkış Tipi: NPN Open Collector
Çalışma Gerilimi: DC 5V - 24V
Mil Çapı: 6 mm

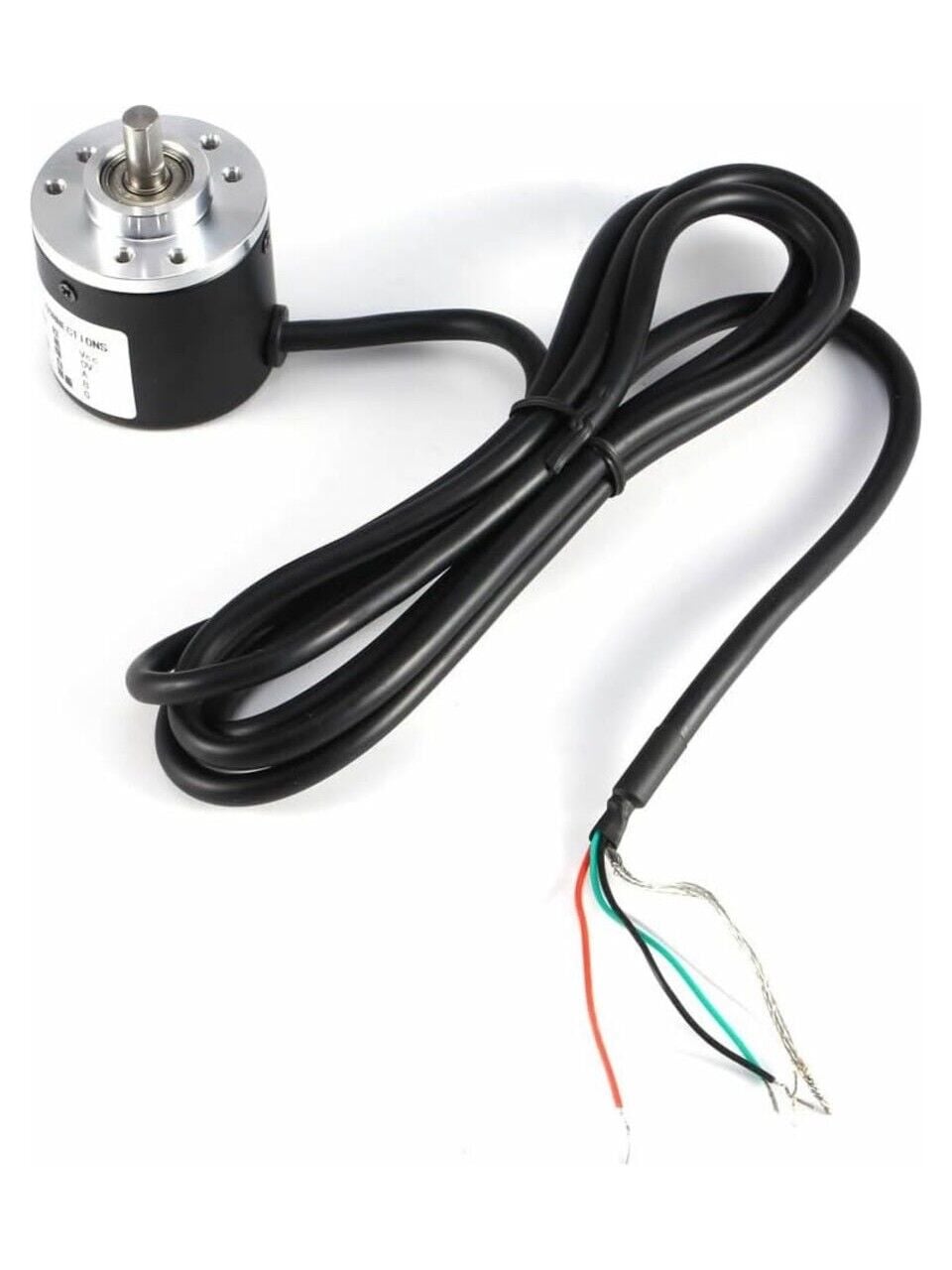

Kablo Uzunluğu: Yaklaşık 1.5 m
Gövde Çapı: Yaklaşık 38 mm
Çalışma Sıcaklığı: -20°C ~ +80°C
Maksimum Mekanik Hız: 5000 RPM
Maksimum Tepki Frekansı: 20 kHz
Koruma Sınıfı: IP50

Öne Çıkan Özellikler

• 500 Pulse/Tur yüksek çözünürlük
• 500 P/R incremental encoder
• Optik algılama teknolojisi
• A/B/Z üç kanallı çıkış
• Dönüş yönü algılama
• Z kanalı ile tur referansı
• Hassas RPM ölçümü
• Motor pozisyon takibi
• 5V - 24V DC geniş çalışma gerilimi
• NPN Open Collector çıkış
• 6 mm metal mil
• Robotik ve otomasyon sistemlerine uygun
• CNC ve hareket kontrol sistemlerinde kullanılabilir
• PLC sistemlerine entegre edilebilir
• Uygun bağlantı devresi ile Arduino ve diğer mikrodenetleyicilerde kullanılabilir

500 Pulse Encoder Ne Demektir?

500 Pulse/Tur, encoder milinin bir tam dönüşü sırasında kanal başına 500 pulse sinyali üretmesi anlamına gelir. Kontrol sistemi tarafından bu pulse sinyalleri sayılarak milin dönüş hareketi hassas şekilde takip edilebilir.

A ve B kanallarının birlikte değerlendirilmesiyle yalnızca pulse sayısı değil, milin hangi yönde döndüğü de belirlenebilir.

Quadrature okuma yönteminde A ve B sinyallerinin hem yükselen hem de düşen kenarları değerlendirilirse kontrol sistemi bir turdan daha yüksek sayıda konum bilgisi elde edebilir. Kullanılan elektronik ve yazılım yöntemine göre elde edilen efektif sayım çözünürlüğü değişebilir.

A/B/Z Kanalları Ne İşe Yarar?

A Kanalı: Encoderin ana pulse çıkışlarından biridir.

B Kanalı: A kanalına göre faz farkına sahiptir. A ve B sinyallerinin sıralaması kontrol edilerek milin dönüş yönü belirlenebilir.

Z Kanalı: Index veya referans kanalıdır. Milin her tam dönüşünde referans sinyali oluşturarak sistemin belirli bir mekanik konumu veya tamamlanan turu algılamasına yardımcı olur.

Bu nedenle ABZ çıkışlı encoder, yalnızca motor devrinin ölçülmesi gereken sistemlerin yanı sıra hassas hareket ve pozisyon kontrolü gerektiren uygulamalarda da kullanılabilir.

Motor Hız ve Devir Ölçümü

E38S6G5-500Z-G24N 500 Pulse Optik Rotary Encoder, DC motorların ve diğer döner sistemlerin gerçek dönüş hızını ölçmek için kullanılabilir.

Encoder uygun bir kaplin aracılığıyla motor miline bağlandığında motorun dönüş hareketini pulse sinyallerine dönüştürür. Belirli bir zaman içerisinde gelen pulse sayısı kontrol sistemi tarafından hesaplanarak motorun RPM değeri belirlenebilir.

Bu yöntem sayesinde motorun teorik hızı yerine gerçek çalışma koşullarındaki dönüş hızı ölçülebilir.

Özellikle motor üzerindeki yükün sürekli değiştiği sistemlerde encoder kullanılması, motorun gerçek zamanlı performansının takip edilmesine olanak sağlar.

Kapalı Çevrim Motor Kontrolü

Encoderin en önemli kullanım alanlarından biri Closed Loop (Kapalı Çevrim) motor kontrol sistemleridir.

Kontrol sistemi encoderden aldığı gerçek hız veya pozisyon bilgisini hedeflenen değerle karşılaştırabilir. Motorun hızı yük nedeniyle düştüğünde kontrol sistemi bunu algılayarak motor sürücüsüne uygulanan PWM değerini değiştirebilir.

Bu yöntemle:

• Sabit motor devri
• Hassas hız kontrolü
• Pozisyon kontrolü
• Mesafe kontrolü
• Senkron motor hareketi
• PID kontrollü motor sistemleri

oluşturulabilir.

Arduino ve Mikrodenetleyici Kullanımı

E38S6G5-500Z-G24N, uygun elektronik bağlantı yapıldığında Arduino, ESP32, STM32 ve benzeri mikrodenetleyicilerle kullanılabilir.

500 Pulse/Tur çözünürlük nedeniyle özellikle yüksek devirlerde saniyede oldukça fazla pulse oluşabileceğinden encoder sinyallerinin interrupt destekli girişler üzerinden okunması tavsiye edilir.

Encoderin NPN Open Collector çıkış yapısı nedeniyle kullanılacak mikrodenetleyicinin giriş gerilimine uygun pull-up bağlantısı ve sinyal seviyesinin sağlanması önemlidir.

Özellikle encoder 12V veya 24V ile beslendiğinde sinyal bağlantılarının doğrudan mikrodenetleyici girişlerine yapılmaması, kullanılan kontrol kartının elektriksel özelliklerine uygun bağlantı yapılması gerekir.

Bağlantı ve Montaj

Encoder, 6 mm metal mili sayesinde uygun bir motor kaplini (shaft coupling) kullanılarak motor veya döner mekanizmaya bağlanabilir.

Montaj sırasında motor mili ile encoder milinin mümkün olduğunca aynı eksende olması önemlidir. Eksen kaçıklığı encoder rulmanına ve mekanik yapısına gereksiz yük bindirebilir.

Esnek kaplin kullanılması küçük eksen kaçıklıklarının tolere edilmesine yardımcı olabilir.

Kullanım Alanları

E38S6G5-500Z-G24N 500 Pulse Optik Rotary Encoder 5-24V aşağıdaki uygulamalarda kullanılabilir:

• DC motor devir ölçümü
• Motor hız kontrolü
• Motor dönüş yönü algılama
• Motor pozisyon takibi
• Robotik projeler
• Otonom robot sistemleri
• Mobil robotlar
• CNC makineleri
• Endüstriyel otomasyon
• PLC uygulamaları
• Konveyör sistemleri
• PID motor kontrolü
• Kapalı çevrim motor kontrolü
• Döner mekanizmalar
• Servo sistemleri
• Makine otomasyonu
• Arduino projeleri
• STM32 ve ESP32 projeleri
• Eğitim ve mühendislik uygulamaları

Kutu İçeriği

1 Adet E38S6G5-500Z-G24N 500 Pulse Optik Rotary Encoder 5-24V - ABZ 3 Fazlı

Neden E38S6G5-500Z-G24N 500 Pulse Encoder?

E38S6G5-500Z-G24N 500 Pulse Optik Rotary Encoder, 500 Pulse/Tur çözünürlüğü, ABZ üç kanallı çıkışı ve 5-24V geniş çalışma gerilimi sayesinde motor ve hareket kontrol projelerinde hassas geri bildirim elde etmek için kullanılabilir.

A/B kanalları sayesinde hız ve dönüş yönünün belirlenebilmesi, Z referans kanalının bulunması ise pozisyon ve tur takibi gerektiren uygulamalarda önemli avantaj sağlar.

Robotik projelerden CNC sistemlerine, motor test düzeneklerinden endüstriyel otomasyona kadar geniş kullanım alanına sahip olan 500 Pulse Optik Encoder, hassas devir ve hareket ölçümü gereken projeler için güçlü bir sensör seçeneğidir.
