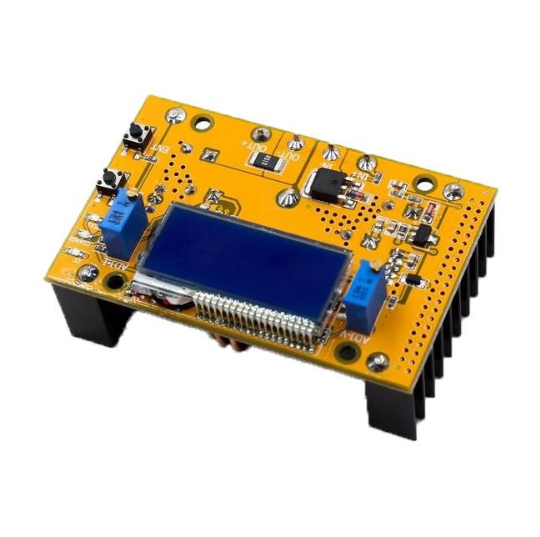

DC-DC Ekranlı 10A Amper Ayarlı Voltaj Düşürücü
544,50 TL + KDV
Kategori
Stok Kodu
BCGNW456
Fiyat
544,50 TL + KDV
KDV Dahil Fiyatı
653,40 TL
* 68,23 TL den başlayan taksitlerle!!

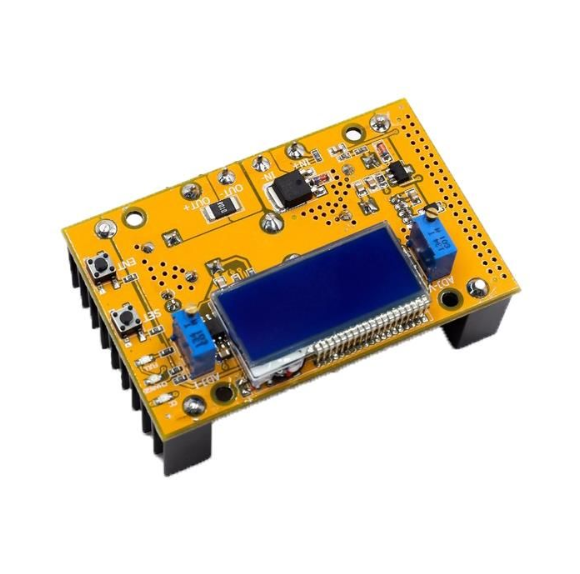

DC-DC Ekranlı 10A Ayarlanabilir Voltaj Regülatörü
Aynı anda voltaj ve akımı gösterebilen, LCD ekranlı ayarlanabilir bir DC-DC voltaj düşürücü modüldür. Bu modül hem çıkış akımını hem de çıkış voltajını ayarlayabilir.
Kalibrasyon yöntemi
Voltaj kalibrasyonu: Güç kapalıyken, "SET" düğmesini basılı tutun, güç açın, voltaj kalibrasyon moduna girin, LCD ekranı yanıp sönmeye başlar, "SET" düğmesini bırakın. Ayarları yapmak için, voltajı arttırmak için "SET" butonuna düşürmek için "ENT" butonuna basın. Örneğin: giriş voltajı 12.65V ise, voltaj 12.65V'a ayarlanacak, 2 saniye sonra otomatik kalibrasyon tamamlanmış olacak.
Özel Not: Çıkış voltajının ilk kullanımı ayarlanamazsa, modül fabrika olduğu için varsayılan çıkış voltajı 20V ya da öylesine olur. Bu sorunla karşılaştığınızda, lütfen saatin tersi yönde ADJ-V potansiyometresini 10 turdan fazla döndürün, voltaj değeri değişinceye kadar kullanın.
Teknik Özellikler
Giriş gerilimi: 7V-36V
Çıkış voltajı: 1.5-35V sürekli ayarlanabilir
Çıkış akımı: Ayarlanabilir, maksimum 10A (normal sıcaklıkta 8A, 5A veya 70W altında kullanılması önerilir, aşıldığında lütfen soğutmayı güçlendirin! Küçük bir fan ekleyin!)
Çıkış gücü: 150W maksimum (100W içinde kullanılması önerilir)
Çalışma sıcaklığı: -20 ila +75 derece (Aşırı olduğunda lütfen soğutmayı güçlendirin)
Çalışma frekansı: 300KHz
Dönüşüm verimliliği:% 95'e kadar
Kısa devre koruması: Evet, sabit akım, sabit akım değerinin geçerli ayarını yapar
Giriş ters koruması: Hayır, gerekirse, kendi başınıza bir diyot ekleyin!
Geri-geri besleme çıkışı: Hayır, şarj etmek için, gerekirse, lütfen kendi başınıza bir diyot ekleyin!
Kablolama: Terminaller veya lehim terminalleri, giriş için IN, çıkış için OUT
Ekran Ayar açıklaması
Ekran türünü ayarlama, üç türe ayrılmıştır
F-0 modu: Çıkış gerilimini gösterir
F-1 modu: Giriş gerilimini gösterir
F-2 modu: Alternatif ekran giriş ve çıkış voltajı
Üç ekran modunu göstermek için "SET" tuşuna basınız. İlgili LED açık veya kapalı olacaktır. Kaydetmek ve çıkmak için "Tamam" düğmesine basın. LCD arka ışığını değiştirmek için "OK" tuşuna basın.
Uygulama Alanları
Aşırı akım korumalı sıradan bir düşürme modülü olarak kullanılır
Yüksüz durumda, çıkış voltajının istediğiniz voltaj değerine ulaşmasını sağlamak için sabit voltaj potansiyometresinin "ADJ-V" değerini ayarlayın
Doğrudan kısa devre modülü çıkışı, daha sonra akım değerinin ön ayar değerine ulaşması için "sabit akım potansiyometresi ADJ-I" yi ayarlayın aşırı akım koruma değeri; veya yüke bağlı akımı da ayarlayabilirsiniz.
Yüke bağlayabilirsiniz
Batarya şarj cihazı olarak kullanılır
Pil şarj voltajını ve şarj akımını belirleyin
Yük koşullarında, "sabit voltaj potansiyometresi ADJ-V" yi ayarlayın, böylece çıkış voltajı şarj voltajına ulaşır;
Doğrudan kısa devre modülü çıkışı, daha sonra "sabit akım potansiyometresi ADJ-I" ayarını yapmak şarj akımının önceden ayarlanmış değeri; veya yüke bağlı akımı da ayarlayabilirsiniz.
Şarj dönüş ışıkları mevcut fabrika varsayılanı 0.1 defa şarj akımı; (Pil şarjı sırasında akü yavaş yavaş azalır ve şarj akımı 1A'ya ayarlanmışsa, sabit akım şarjından sabit voltaj şarjına kademeli olarak azalır, daha sonra şarj akımı 0,1A'dan düşük olduğunda, şarj sarı gösterge ışığı sönük, dolu mavi ışık yanıyorsa, sonra pil şarjı tamamlanmıştır), şarj işlemi tamamlandığında, lütfen pil terminalinin bağlantısını kesin, ardından pilin geri akışının modüle zarar vermesini önlemek için giriş bağlantısını kesin!
Şarj etmek için pilinizi bağlayabilirsiniz.
