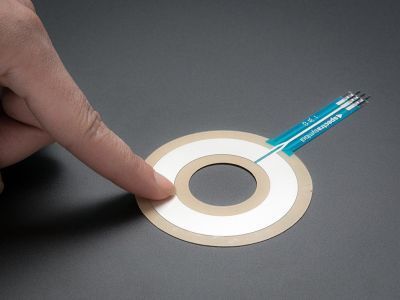

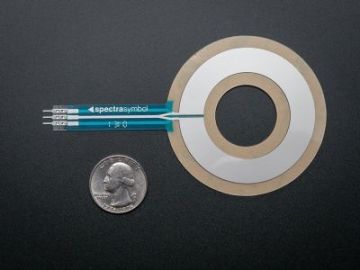

Dairesel Esnek Potansiyometre (Şerit Sensör)

Bu sensörü kullanarak dairesel konum ölçümü yapabilirsiniz. Arka yüzeyinin yapışkan olması sayesinde istediğiniz yüzeye yapıştırabilirsiniz. İki dış bacağı arasındaki nominal direnci 10 kΩ'dur. Üzerindeki dairesel şeride uygulanan kuvvete göre orta pinindeki direnç değeri değişmektedir. Herhangi bir basınç uygulanmadığnda orta pinde herhangi bir direnç bulunmayacağından 100 kΩ değerinde bir pull-up direnciyle bağlantı yapılması gerekmektedir.

Kullanmak için dıştaki pinlerden herhangi birini 10 kΩ direnç ile seri bağlı şekilde toprağa, diğer dışta kalan pini de yine 10 kΩ direnç kullanarak 3V veya 5V gibi bir pozitif gerilime bağlayabilirsiniz. Pozitif gerilime direnç olmadan doğrudan bağlantı yapmayınız!
