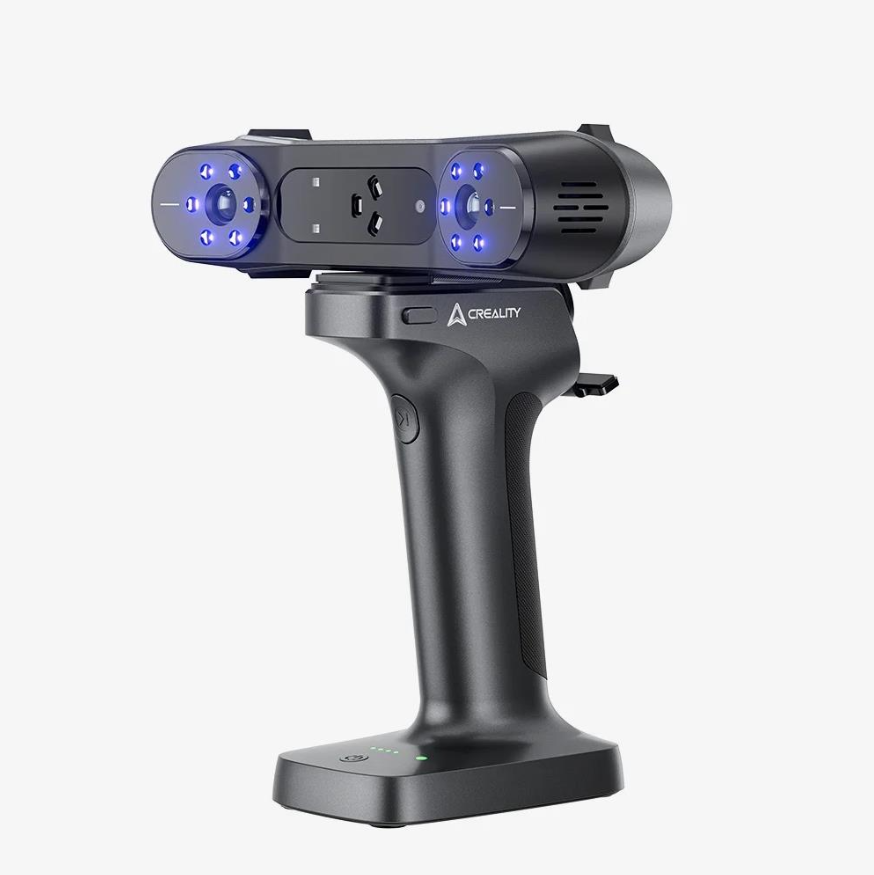

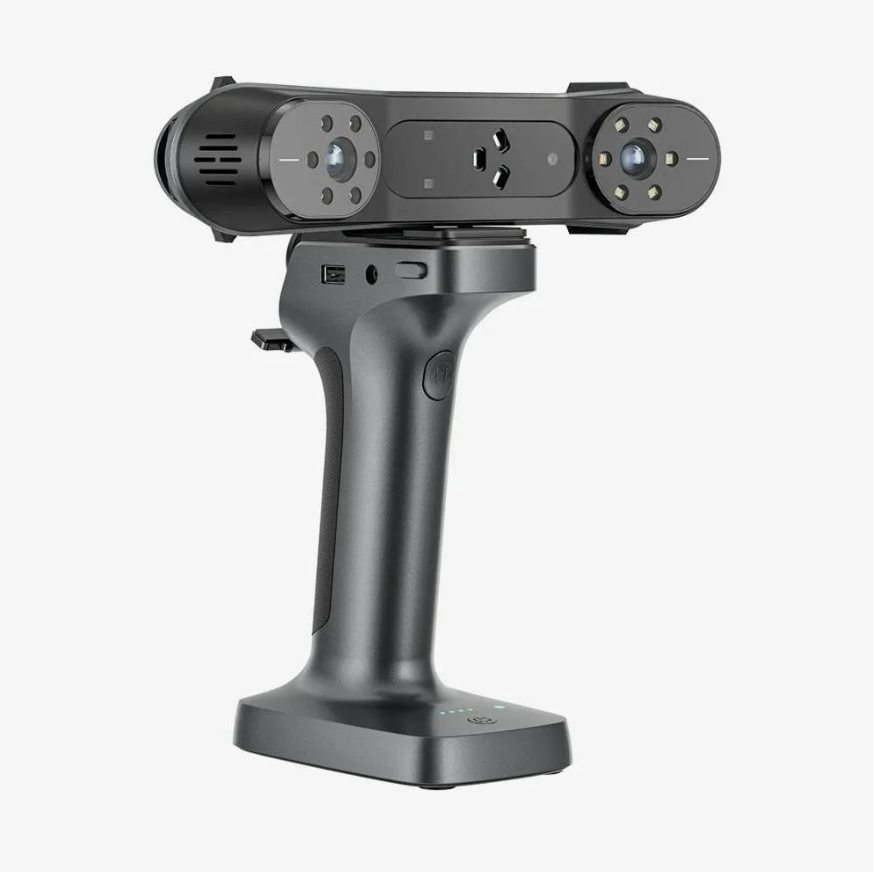

Creality CR-Scan RaptorX 3D Tarayıcı
Creality RaptorX: kablosuz çalışan hibrit mavi lazer ve kızılötesi 3D tarayıcı
Creality RaptorX, mavi lazer ve kızılötesi (NIR) yapılandırılmış ışığı tek gövdede birleştiren el tipi bir 3D tarayıcıdır. 34 çapraz lazer çizgisiyle araç gövdesi, kalıp ve büyük makine parçalarını hızlı tarar; 7 paralel lazer çizgisiyle küçük parçalarda 0,02 mm'ye varan doğruluğa iner; kızılötesi modla yüz, beden ve heykel gibi nesneleri işaretleyici yapıştırmadan yakalar. Pakette gelen Scan Bridge sapıyla bilgisayara kablo bağlamadan tarama yapılır, telefon da tarayıcının ekranı olur.
Bu 3D lazer tarayıcı; tersine mühendislik, kalite kontrol, ürün tasarımı ve 3D baskı için model çıkarmak isteyen atölyeler, mühendislik büroları ve üreticiler içindir. Çıktı STL, OBJ ve PLY olarak alınır.
Öne çıkan özellikler
- Üç tarama modu: 34 çapraz çizgi saniyede 1.020.000 ölçümle büyük yüzeyleri, yaklaşık 0,1 mm incelikteki 7 paralel çizgi keskin kenar ve küçük ayrıntıları tarar. Kızılötesi mod saniyede 3.580.000 ölçüm yapar.
- Ölçüm sınıfı doğruluk: Lazer modlarında 0,02 mm'ye kadar (hacimsel 0,02 mm + 0,06 mm/m), kızılötesi modda 0,05 mm'ye kadar. Değerler laboratuvar koşullarında ölçülmüştür; sıcaklık ve titreşimle değişebilir.
- Spreysiz tarama: Mavi lazer, siyah ve metal parçaları tarama spreyi kullanmadan tarayabilir; parça kirlenmez, temizlikle vakit kaybedilmez.

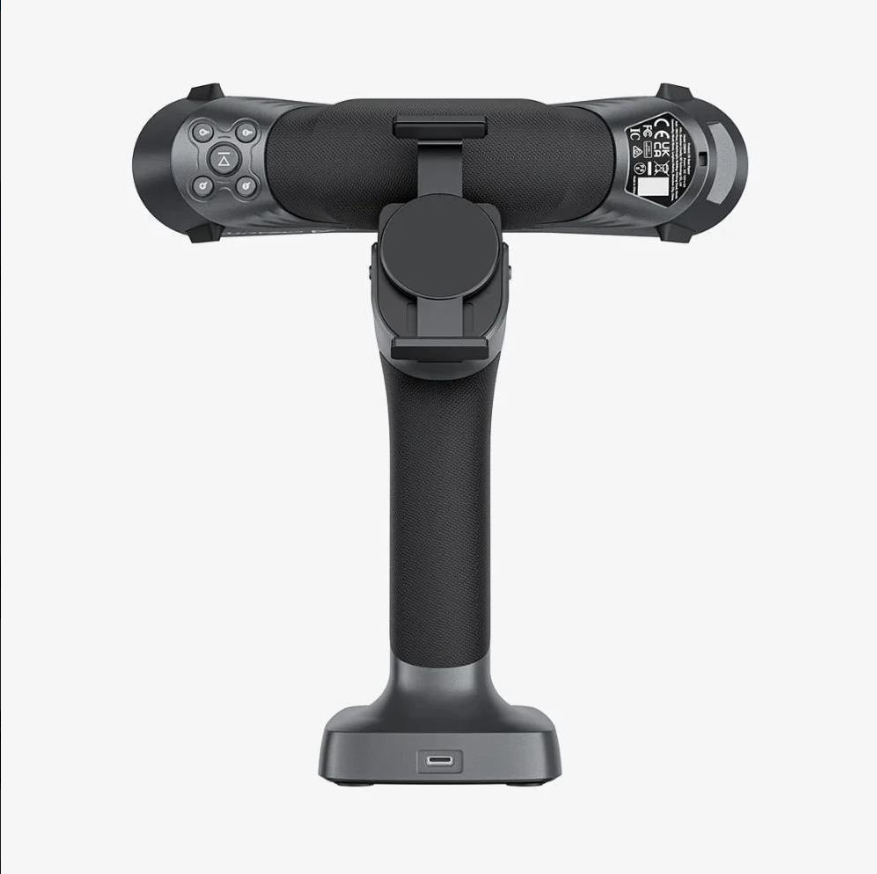

- Kablosuz ve telefon ekranlı: Scan Bridge sapı Wi-Fi 6 (5 GHz) ile bilgisayara bağlanır. İçindeki 2 x 5000 mAh pille üretici 4 saate kadar tarama ve 30W şarjla 1,5 saatte %80 doluluk belirtir. Creality Scan ekranı, sapa manyetik tutucuyla takılan telefona yansıtılır.
- Dış ortamda çalışır: 34 çizgili mod 100.000 lux, 7 çizgili mod 50.000 lux, kızılötesi mod 30.000 lux altındaki ışıkta tarar.
- Renkli tarama ve hafif gövde: Tüm modlarda renkli doku alınır (12 beyaz LED). Tarayıcı 405 g'dır; renkli gösterge ışığı tarama mesafesinin uygun olup olmadığını bildirir.
Hangi modu ne zaman kullanırsınız?
| 34 çapraz lazer çizgisi | Araç gövdesi, kalıp, motor bloğu gibi orta ve büyük parçalar. Çalışma mesafesi 200-600 mm. Yansıtıcı işaretleyici gerekir. |
| 7 paralel lazer çizgisi | Küçük parçalar, dişli, kenar ve yüzey ayrıntısı; 5 x 5 x 5 mm'ye kadar küçük nesneler. Çalışma mesafesi 150-400 mm. Yansıtıcı işaretleyici gerekir. |
| Kızılötesi (NIR) | Yüz, beden, heykel ve 150-2000 mm boyundaki nesneler. İşaretleyicisiz, geometri ya da doku takibiyle taranabilir; yüz ve beden modu saçı da yakalar. |
Lazer modlarında küçük parçalar işaretleyicili bir altlığa konur, büyük parçalarda işaretleyici yüzeye yapıştırılır. Pakette 6 mm ve 3 mm işaretleyici yaprakları vardır.
Kablolu ve kablosuz bağlantı
RaptorX her durumda 3D tarama yazılımı Creality Scan'in kurulu olduğu bir bilgisayarla çalışır. Kabloluda tarayıcı USB 3.0 veri kablosuyla bilgisayara bağlanır ve kutudaki 12V adaptörle beslenir. Kablosuzda tarayıcı Scan Bridge sapına takılır, Wi-Fi 6 USB adaptör bilgisayarın USB 3.0 portuna takılır ve bilgisayar sapın kablosuz ağına bağlanır. Telefon da bu ağa bağlanıp yazılımdaki QR kodu okutarak tarama ekranını gösterir.
Teknik özellikler
| Tarama modları | 34 çapraz mavi lazer · 7 paralel mavi lazer · Kızılötesi binoküler yapılandırılmış ışık |
| Doğruluk | Lazer: 0,02 mm'ye kadar · Kızılötesi: 0,05 mm'ye kadar |
| Hacimsel doğruluk | Lazer: 0,02 mm + 0,06 mm/m · Kızılötesi: 0,05 mm + 0,1 mm/m |
| Tarama hızı | 7 çizgi: 420.000 · 34 çizgi: 1.020.000 · Kızılötesi: 3.580.000 ölçüm/sn |
| Kare hızı | Lazer: 60 fps'ye kadar · Kızılötesi: 20 fps'ye kadar |
| 3D çözünürlük | Lazer: 0,02-2 mm · Kızılötesi: 0,1-2 mm |
| Çalışma mesafesi | 7 çizgi: 150-400 mm · 34 çizgi: 200-600 mm · Kızılötesi: 170-1000 mm |
| Tek çekim alanı | 7 çizgi: 270 x 170 mm (300 mm'de) · 34 çizgi: 452 x 348 mm'ye kadar (600 mm'de) · Kızılötesi: 630 x 550 mm (1000 mm'de) |
| Nesne boyutu | Lazer: 5 mm ile 4000 mm arası · Kızılötesi: 150 mm ile 2000 mm arası |
| Hizalama | Lazer: işaretleyici · Kızılötesi: işaretleyici, geometri veya doku |
| Kamera | 1920 x 1200 3D kamera · renk kamerası · 12 beyaz ve 12 mavi LED |
| Lazer sınıfı | 7 çizgi ve kızılötesi: Sınıf I · 34 çizgi: Sınıf II |
| Çıktı biçimi | OBJ / STL / PLY |
| Bağlantı ve güç | Type-C / USB 3.0 · 12V 2A |
| Boyut ve ağırlık | 215 x 50 x 74 mm · 405 g |
| Çalışma koşulları | -10 ile 40 °C · %0-90 bağıl nem |
| Scan Bridge sapı | Wi-Fi 6, 5 GHz · 2 x 5000 mAh pil · 30W Type-C şarj · 193,7 x 119,8 x 81,7 mm · 444 g |
Bilgisayar gereksinimi
- Windows 10/11 64 bit, önerilen: Intel i7 10. nesil ve üzeri, 8 GB belleğe sahip Nvidia ekran kartı, 32 GB RAM
- Windows, en düşük: Intel i7 7. nesil, 6 GB belleğe sahip Nvidia ekran kartı, 16 GB RAM
- macOS: 11.7.7 ve üzeri, Apple M1/M2/M3 işlemci, 16 GB RAM
USB 3.0 port gerekir. Creality Scan, yolunda Türkçe karakter olmayan bir klasöre kurulmalıdır.
Kutu içeriği
- Creality RaptorX 3D tarayıcı ve Scan Bridge kablosuz tarama ve şarj sapı
- Cam kalibrasyon plakası
- Hızlı bağlantı plakası ve manyetik telefon tutucu
- Wi-Fi 6 USB kablosuz adaptör
- Güç adaptörü ve fiş başlıkları
- USB 3.0 veri kablosu (Type-C / Type-A), Scan Bridge veri kablosu, hızlı şarj kablosu ve Type-C dönüştürücü
- Yansıtıcı işaretleyiciler (6 mm x 40 yaprak, 3 mm x 40 yaprak)
- Temizlik bezi, bileklik ipi, hızlı kullanım kılavuzu ve taşıma kutusu
Liste üreticinin kullanım kılavuzundaki paket içeriğidir.
Creality RaptorX kullanım kılavuzunu indir (PDF, İngilizce)
Tanıtım videosu
Kullanım alanları
Tersine mühendislik ve kalite kontrol: Çizimi olmayan parçanın modelini çıkarmak ya da üretilen parçayı CAD modeliyle karşılaştırmak için veriler Geomagic Design X, Geomagic Control X ve Verisurf Inspect'e tek tıkla aktarılır. Otomotiv ve üretim: gövde paneli, motor bloğu, kalıp ve fikstür. 3D baskı: taranan nesnenin STL dosyası dilimleyicide hazırlanıp 3D yazıcı ile basılır. Sanat ve kültürel miras: heykel ve antikaların renkli arşivi, yüz ve beden taraması.
Kalibrasyon
Tarayıcı bir hafta gibi uzun bir süre kullanılmadıysa, darbe aldıysa ya da yüksek doğruluk gereken bir tarama yapılacaksa Creality Scan'deki Hızlı Kalibrasyon ekranından kalibre edilir. Yalnız kutudaki cam plaka kullanılır ve önce plakanın arkasındaki QR kod okutulur; başka modelin plakası doğruluğu bozar.
Uyumlu ürünler
- Taramadan model basmak için Creality ve diğer 3D yazıcı modelleri
- Kopya parça basmak için filament çeşitleri
- Diğer modeller 3D tarayıcı kategorisinde
Sık sorulan sorular
RaptorX bilgisayarsız çalışır mı?
Hayır. Tarama ve model işleme bilgisayardaki Creality Scan yazılımında yapılır; kablosuz kullanımda da veriler Wi-Fi 6 ile bilgisayara gider. Telefon yalnız yazılım ekranını gösterir. Nvidia ekran kartı ve yeterli RAM özellikle önemlidir.
Nesneye işaretleyici yapıştırmak zorunlu mu?
Mavi lazer modlarında evet; tarayıcı konumunu yansıtıcı işaretleyicilerle takip eder. Küçük parçalar için işaretleyicili altlık yeterlidir. Kızılötesi modda işaretleyicisiz, geometri ya da dokuyla tarama yapılabilir.
Siyah veya parlak metal parçada sprey gerekir mi?
Mavi lazer modu siyah ve metal yüzeyleri spreysiz tarayacak şekilde tasarlanmıştır. Ayrıntı yetersiz çıkarsa lazer parlaklığını tarayıcı üzerindeki tuşlardan ya da yazılımdan ayarlayın.
Creality Raptor ile RaptorX arasındaki fark nedir?
RaptorX'te 7 paralel çizgi ve kızılötesi modun yanında 34 çapraz lazer çizgisi de vardır. Üreticiye göre tarama hızı 2,4 kat, derinlik aralığı 1,8 kat, tarama genişliği 2 kat artar. RaptorX, Scan Bridge kablosuz sapıyla birlikte gelir.
Bilgisayar tarayıcıyı tanımıyor, ne yapmalıyım?
Kabloları ve kutudaki adaptörün takılı olduğunu kontrol edin. Önce USB kablosunu, sonra güç kablosunu takarak yeniden bağlayın; masaüstünde arka paneldeki USB 3.0 portu kullanın. Bağlantı USB 2.0 görünüyorsa kabloyu önce bilgisayara, sonra tarayıcının Type-C portuna takın.
