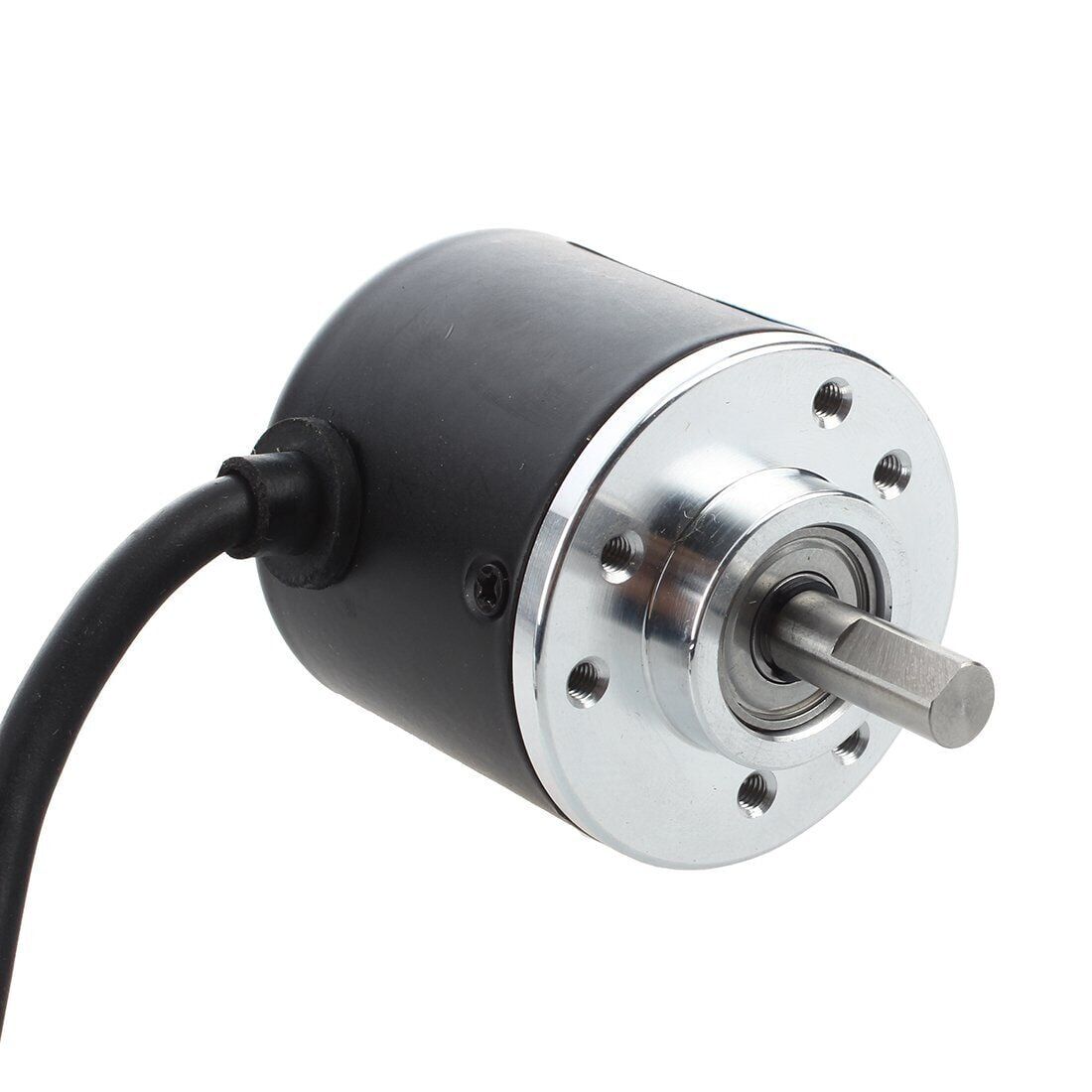

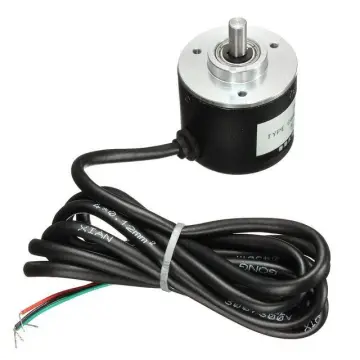

Optik Enkoder 360B 5-24V E38S6G5-360B-G24N Artımlı Döner Enkoder
Artımlı Optik Döner Enkoder (Encoder), bağlı olduğu milin dönme hareketini algılayarak elektriksel sinyale dönüştüren elektromekanik bir sensördür. Motorların konumunu, dönüş yönünü ve hızını yüksek hassasiyetle ölçmek için kullanılır. Manyetik, mekanik ve özellikle optik algılama teknolojileri sayesinde hareket verilerini sayısal elektrik sinyaline çevirerek kontrol sistemlerine iletir.
Optik algılamalı enkoderler, cihaz içerisinde bulunan ışık kaynağı ve sensörler sayesinde, dönen disk üzerindeki ışık kesilmelerini algılayarak darbe (pulse) üretir. Bu sayede yüksek doğruluk ve hızlı tepki gerektiren uygulamalarda güvenilir bir geri bildirim sağlar.
Bu model, 360 darbe / tur (PPR) çözünürlüğe sahiptir ve AB iki fazlı çıkış sayesinde dönüş yönü ve hız bilgisi kolaylıkla analiz edilebilir. PLC, mikrodenetleyici ve otomasyon sistemleri ile uyumlu çalışır.
Kullanım Alanları
-
Endüstriyel otomasyon sistemleri
-
CNC makineleri
-
Robotik uygulamalar
-
Motor kontrol sistemleri
-
Medikal cihazlar
-
Hassas konum ve hız kontrolü gerektiren projeler
Teknik Özellikler
-
Parça Numarası: E38S6G5-360B-G24N
-
Enkoder Tipi: Artımlı Optik Döner Enkoder
-
Çözünürlük: 360 darbe / tur (P/R)
-
Besleme Gerilimi: DC 5-24V
-
Çıkış Tipi: AB 2 fazlı ortogonal darbe çıkışı
-
Çıkış Devresi: NPN açık kollektör
-
Maksimum Mekanik Hız: 5000 RPM
-
Tepki Frekansı: 0 – 20 KHz
-
Şaft Ölçüsü: 6 × 13 mm
-
Gövde Ölçüsü: 38 × 35.5 mm
-
Kablo Uzunluğu: 1.5 metre
Bağlantı Pinleri
-
Yeşil: A Fazı
-
Beyaz: B Fazı
-
Kırmızı: VCC (+ Besleme)
-
Siyah: GND
⚠ Uyarı: AB iki fazlı çıkış doğrudan VCC'ye bağlanmamalıdır. Aksi halde çıkış transistörü zarar görebilir.
