Arduino Pro Micro
Arduino Pro Micro: ATmega32U4 İşlemcili 5 V / 16 MHz Mini Kart

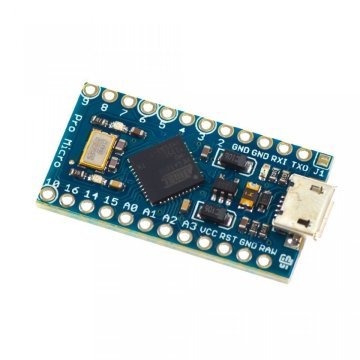

Arduino Pro Micro, ATmega32U4 mikrodenetleyicili, yaklaşık 33 x 18 mm boyutunda küçük bir geliştirme kartıdır. SparkFun Pro Micro tasarımıyla aynı pin dizilimine sahip uyumlu (klon) bir karttır. USB bağlantısı işlemcinin kendi içindedir; kartta ayrı bir USB-seri çip (CH340 ya da 16U2) yoktur. Bu sayede kart, bilgisayara klavye, fare ya da oyun kumandası olarak tanıtılabilir.
ATmega32U4, Arduino Leonardo'daki işlemcinin aynısıdır. Leonardo için yazılan örnekler ve Keyboard, Mouse kütüphaneleri Pro Micro'da da çalışır. Küçük boyutuyla makro klavye, kısayol paneli, el yapımı oyun kumandası ve küçük robot projelerinde sık kullanılır.
Öne çıkan özellikler
- Dahili USB (HID): Kart USB üzerinden klavye ya da fare gibi davranabilir. Ek sürücü ya da dönüştürücü gerekmez.
- 9 analog giriş: A0-A3 pinlerine ek olarak D4, D6, D8, D9 ve D10 pinleri de 10 bit analog giriş olarak kullanılır.
- Ayrı donanım seri portu: USB bağlantısı Serial, RX ve TX pinleri Serial1 olarak çalışır. Bluetooth ya da GPS modülü bağlıyken bilgisayarla haberleşme kesilmez.
- Dahili regülatör: RAW pinine en fazla 12 V uygulanabilir; kart bunu 5 V'a düşürür.
Arduino Pro Micro pin dizilimi
- Dijital giriş/çıkış: 18 pin (D0-D10, D14-D16, A0-A3).
- PWM: D3, D5, D6, D9, D10.
- Analog giriş: A0, A1, A2, A3 ile D4 (A6), D6 (A7), D8 (A8), D9 (A9), D10 (A10).
- Seri (Serial1): RXI (D0) ve TXO (D1).
- I2C: D2 (SDA) ve D3 (SCL).
- SPI: D14 (MISO), D15 (SCK), D16 (MOSI).
- Harici kesme: D0, D1, D2, D3, D7.
- Güç: RAW (regülatör girişi), VCC (5 V), 3 adet GND, RST.

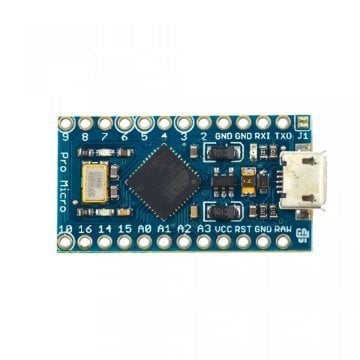

Kartı üstten, Micro USB girişi sağda olacak şekilde gösteren şema.
Teknik özellikler
| Mikrodenetleyici | ATmega32U4, 16 MHz |
| Çalışma voltajı | 5 V |
| USB | Micro USB, işlemcide dahili |
| RAW girişi | En fazla 12 V (5 V kartta 6 V ve üzeri önerilir) |
| Dijital giriş/çıkış | 18 (5'i PWM) |
| Analog giriş | 9 (10 bit) |
| Seri port | USB seri (Serial) + 1 donanım UART (Serial1) |
| Bellek | 32 KB Flash (4 KB'ı önyükleyiciye ayrılır), 2,5 KB SRAM, 1 KB EEPROM |
| Ölçü | Yaklaşık 33 x 18 mm |
İlk kurulum
- Kartı veri hatlı bir Micro USB kabloyla bilgisayara bağlayın. Yalnız şarj eden kablolarda kart görünmez.
- Arduino IDE'de Araçlar menüsünden Kart: "Arduino Leonardo" seçin. İsterseniz SparkFun AVR Boards paketini kurup "SparkFun Pro Micro" ve işlemci olarak "ATmega32U4 (5V, 16 MHz)" seçebilirsiniz.
- Portu seçip aşağıdaki kodu yükleyin. Kartta D13 LED'i yoktur; kod, USB girişinin yanındaki RX LED'ini (pin 17) yakıp söndürür. Bu LED, pine LOW verildiğinde yanar.
void setup() {
pinMode(17, OUTPUT);
}
void loop() {
digitalWrite(17, LOW);
delay(1000);
digitalWrite(17, HIGH);
delay(1000);
}
Yükleme sırasında kart kısa bir süre farklı bir port numarasıyla görünebilir; ATmega32U4'lü kartlarda bu normaldir.
Benzer kartlar
- Aynı ATmega32U4 işlemciyle, kart üzerinde reset butonu ve D13 LED'i olan Arduino Micro
- USB'si olmayan, ATmega328P işlemcili Arduino Pro Mini 5V/16MHz (programlamak için USB-seri dönüştürücü gerekir)
- Programlama için Micro USB kablo; tüm kartlar Arduino kartları kategorisinde.
Sık sorulan sorular
Pro Micro'da kaç analog giriş var, 4 mü 9 mu?
9. Kart üzerinde yalnız A0-A3 "A" ile etiketlidir, ancak D4, D6, D8, D9 ve D10 pinleri de analog girişe bağlıdır. Kodda bu pinler A6, A7, A8, A9 ve A10 olarak okunur.
Arduino IDE'de hangi kart seçilmeli?
"Arduino Leonardo" seçmek yeterlidir; işlemci ve hız aynıdır. SparkFun kart paketi kuruluysa "SparkFun Pro Micro, 5V 16 MHz" de seçilebilir. 3,3 V / 8 MHz seçeneğini seçmeyin; yanlış hızla yüklenen kodla kart bilgisayarda görünmez olur.
Kart bilgisayarda görünmüyor ya da yanlış kart seçip kod yükledim.
Önce veri hatlı başka bir kablo deneyin; Aygıt Yöneticisi'nde ATmega32U4 ya da Leonardo olarak görünmelidir. Kart hiç görünmüyorsa RST pinini GND'ye hızlıca iki kez değdirin: kart 8 saniye boyunca önyükleyicide kalır. Bu sürede doğru kart seçiliyken Blink gibi basit bir kodu yükleyin.
Kart klavye ya da fare olarak kullanılabilir mi?
Evet. Arduino IDE ile gelen Keyboard ve Mouse kütüphaneleriyle tuş basma, yazı yazma ve fare hareketi gönderilebilir. Kodu denerken kartın bilgisayara istemediğiniz tuşları göndermemesi için başlatmayı bir butona bağlamanız önerilir.
Kartı pille beslemek için RAW mı VCC mi kullanılır?
Düzenlenmemiş kaynak (pil, adaptör) RAW pinine bağlanır; 5 V kart için 6-12 V arası uygundur. VCC pinine yalnız düzenlenmiş, temiz 5 V verilir; VCC'ye 5 V'tan yüksek gerilim uygulamak işlemciye zarar verir.
