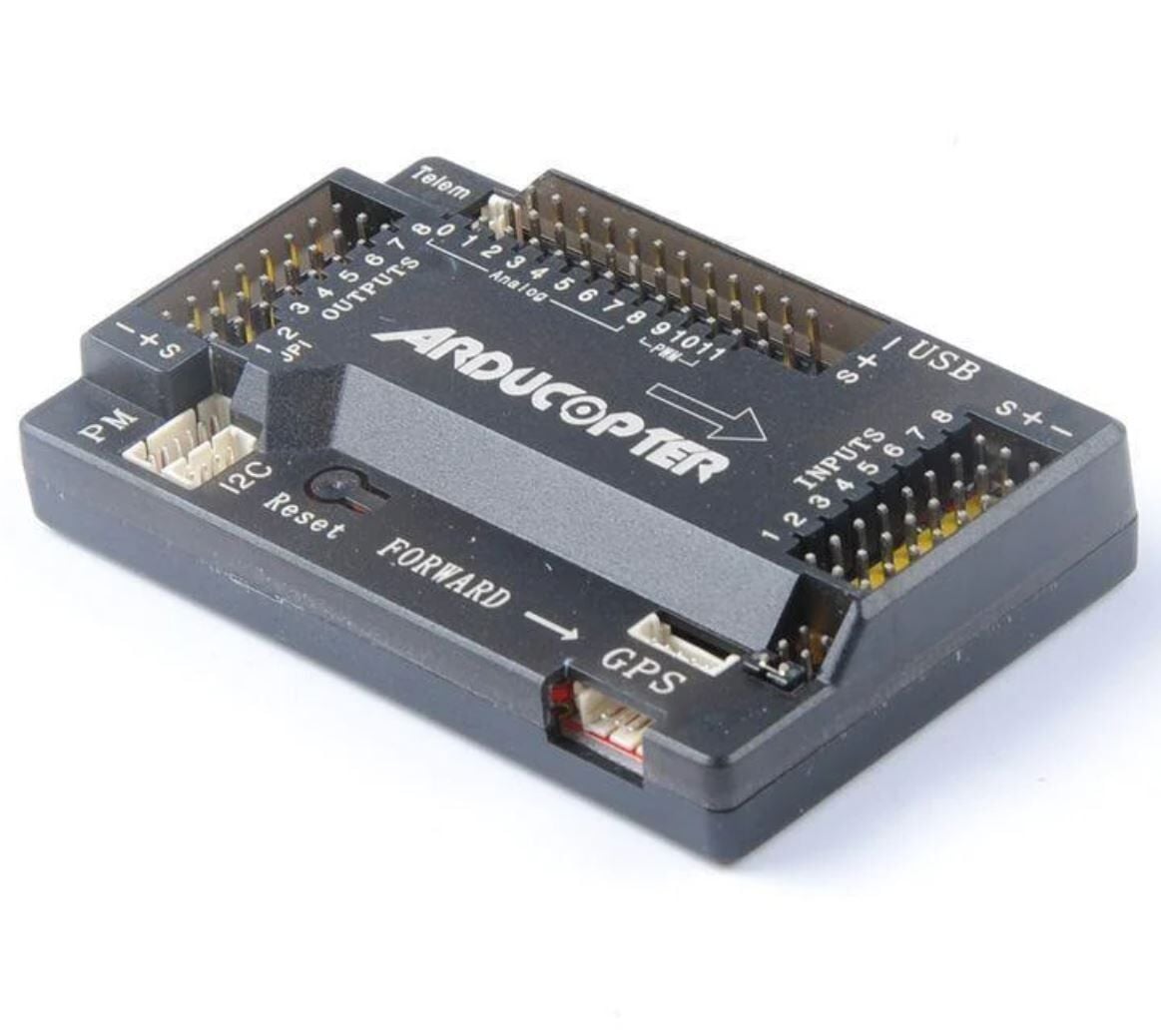

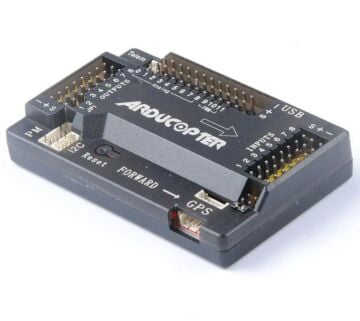

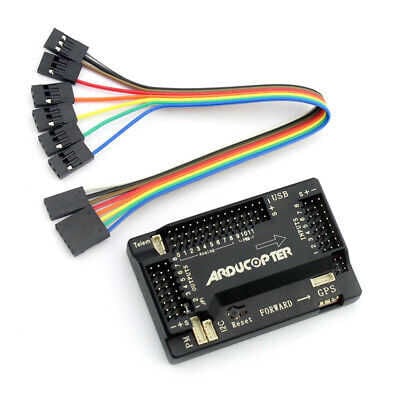

APM Arduino Mega Tabanlı Otopilot Uçuş Kontrol Kartı

APM Arduino Mega Tabanlı Otopilot Uçuş Kontrol Kartı, multikopter, uçak, helikopter ve kara araçlarında manuel, stabilize ve otonom kontrol uygulamaları için geliştirilmiş açık kaynaklı bir kontrol kartıdır. Arduino Mega mimarisini temel alan kart üzerinde ATmega2560 mikrodenetleyici ve USB-Seri haberleşme için ATmega32U2 mikrodenetleyici bulunur.

Kart üzerinde otonom hareket ve uçuş kontrolü için gerekli MPU6000 6-DOF ivmeölçer/jiroskop ile MS5611 barometrik basınç sensörü entegre olarak bulunur. Harici GPS, telemetri, RC alıcı, ESC ve servo bağlantıları sayesinde tek bir kontrol kartı üzerinden kapsamlı bir araç kontrol sistemi oluşturulabilir.

APM platformunun açık kaynaklı yapısı; öğrenciler, maker kullanıcıları, robotik ekipleri ve özel İHA projeleri geliştiren kullanıcılar için geniş özelleştirme imkânı sunar. Görev planlama, waypoint tabanlı hareket, telemetri ve veri kaydı gibi gelişmiş özellikleri desteklemesi sayesinde yalnızca manuel kontrol değil, otonom araç projelerinde de kullanılabilir.

Teknik Özellikler

Kontrolcü: ATmega2560
USB-Seri Kontrolcü: ATmega32U2
IMU: MPU6000
IMU Yapısı: 6-DOF İvmeölçer + Jiroskop
Barometre: MS5611-01BA03
Dahili Hafıza: 4 MB Data Logging
Telemetri Protokolü: MAVLink
GPS Desteği: Harici GPS bağlantısı
RC Alıcı Desteği: PWM, S-BUS, PPM, Spektrum Satellite
PWM Girişi: 8 Kanal
ESC / Servo Çıkışları: Mevcut
Waypoint Desteği: Var
Otonom Görev Desteği: Var
Platform: Arduino Mega tabanlı
Yazılım Yapısı: Açık kaynak

Öne Çıkan Özellikler

• ATmega2560 tabanlı kontrol sistemi
• ATmega32U2 USB-Seri haberleşme
• MPU6000 6-DOF hareket sensörü
• Entegre ivmeölçer ve jiroskop
• MS5611 yüksek hassasiyetli barometre
• İrtifa ölçümü ve irtifa sabitleme uygulamaları
• Harici GPS bağlantısı
• GPS ile waypoint tabanlı otonom hareket
• MAVLink iki yönlü telemetri desteği
• 4 MB dahili Data Logging belleği
• PWM, PPM ve S-BUS alıcı desteği
• ESC ve servo bağlantıları
• Uçak ve multikopter desteği
• Helikopter projelerine uygun
• Kara araçlarında kullanılabilir
• Açık kaynaklı platform

Otonom Uçuş ve Waypoint Desteği

APM kontrol kartının önemli özelliklerinden biri GPS destekli otonom görevler oluşturulabilmesidir. Uyumlu harici GPS modülü bağlandığında aracın konum bilgisi kontrol kartına aktarılabilir.

Görev planlama yazılımları üzerinden belirlenen koordinatlar kullanılarak 3 boyutlu waypoint rotaları oluşturulabilir. Uygun donanım ve yazılım konfigürasyonu ile araç önceden belirlenen noktalar arasında otonom şekilde hareket edecek biçimde programlanabilir.

Uçuş uygulamalarında otonom kalkış, rota takibi ve iniş gibi görevlerin oluşturulması mümkün olduğundan araştırma, eğitim ve deneysel İHA projelerinde kullanılabilir.

MPU6000 İvmeölçer ve Jiroskop

Kart üzerinde bulunan MPU6000, 3 eksenli ivmeölçer ve 3 eksenli jiroskopu tek sensörde birleştiren 6-DOF IMU sensörüdür.

Bu sensör sayesinde kontrol kartı aracın:

• Eğimini
• Hareketini
• Açısal hızını
• Yön değişimlerini
• Uçuş pozisyonundaki değişiklikleri

algılayabilir.

Bu veriler uçuş kontrol algoritmaları tarafından işlenerek multikopter veya diğer hava araçlarının dengede tutulmasına yardımcı olur.

MS5611 Barometrik Basınç Sensörü

MS5611-01BA03 barometre, atmosfer basıncındaki değişiklikleri hassas şekilde ölçerek aracın irtifa değişimlerinin hesaplanmasına yardımcı olur.

Barometre verileri diğer sensörlerden alınan bilgilerle birlikte kullanılarak özellikle irtifa sabitleme ve otonom uçuş uygulamalarında daha kararlı bir kontrol sağlanabilir.

MAVLink Telemetri Desteği

APM kontrol kartı MAVLink protokolü üzerinden iki yönlü telemetri haberleşmesini destekler.

Uyumlu telemetri modülü kullanıldığında araç ile yer istasyonu arasında uçuş sırasında veri alışverişi gerçekleştirilebilir. Böylece konum, irtifa, araç durumu, sensör bilgileri ve diğer uçuş verileri yer istasyonundan takip edilebilir.

İki yönlü haberleşme yapısı, desteklenen konfigürasyonlarda yer istasyonundan araca komut ve görev bilgilerinin aktarılmasına da imkân verir.

4 MB Data Logging

Kart üzerinde bulunan 4 MB dahili bellek, uçuş ve çalışma sırasında çeşitli verilerin kaydedilmesine olanak sağlar.

Kaydedilen veriler özellikle:

• Uçuş performansının incelenmesi
• Sensör verilerinin değerlendirilmesi
• PID ayarlarının geliştirilmesi
• Hata analizi
• Araç davranışının incelenmesi

gibi işlemlerde kullanılabilir.

Desteklenen Araç Tipleri

APM platformu farklı araç türlerinde kullanılabilecek esnek bir kontrol mimarisine sahiptir.

Multikopter: Quadcopter, tricopter, hexacopter ve benzeri platformlar
Uçak: Sabit kanatlı model uçak ve İHA projeleri
Helikopter: Uyumlu RC helikopter uygulamaları
Kara Araçları: Otonom ve uzaktan kontrollü robot araçları

Bu özelliği sayesinde tek bir kontrol kartı farklı robotik ve otonom araç projelerinde değerlendirilebilir.

Kullanım Alanları

APM Arduino Mega Tabanlı Otopilot Uçuş Kontrol Kartı aşağıdaki projelerde kullanılabilir:

• Quadcopter projeleri
• Multikopter sistemleri
• Sabit kanat İHA projeleri
• Model uçaklar
• Otonom hava araçları
• Otonom kara araçları
• Robotik araç projeleri
• GPS tabanlı navigasyon
• Waypoint görevleri
• Telemetri sistemleri
• Üniversite İHA projeleri
• Öğrenci robotik projeleri
• STEM ve STEAM uygulamaları
• Ar-Ge ve prototip çalışmaları

Önemli Uyumluluk Notu

APM platformu eski nesil ancak yaygın kullanılan açık kaynaklı bir otopilot mimarisidir. Güncel ArduPilot sürümlerinin tamamı APM donanımını desteklemez. Bu nedenle firmware yüklemeden önce kullanılacak APM kartının donanım sürümüyle uyumlu firmware ve yer istasyonu yazılımının kontrol edilmesi tavsiye edilir.

GPS, pusula, telemetri ve diğer harici modüllerin bağlantılarında da kart üzerindeki port yapısı ve çalışma gerilimleri dikkate alınmalıdır.

Kutu İçeriği

1 Adet APM Arduino Mega Tabanlı Otopilot Uçuş Kontrol Kartı

Neden APM Uçuş Kontrol Kartı?

APM Uçuş Kontrol Kartı, ATmega2560 tabanlı açık kaynak mimarisini MPU6000 hareket sensörü, MS5611 barometre, GPS bağlantısı, MAVLink telemetri ve ESC/servo kontrol özellikleriyle bir araya getirir.

Özellikle uçuş kontrol sistemlerinin çalışma mantığını öğrenmek, GPS tabanlı otonom araç geliştirmek, waypoint görevleri oluşturmak ve robotik eğitim projeleri gerçekleştirmek isteyen kullanıcılar için kapsamlı bir geliştirme platformudur.
