ACS714 Akım Sensörü - -5 to +5A

442,20 TL + KDV

Kategori

Voltaj-Akım

Stok Kodu

BEFRTUX2

Fiyat

442,20 TL + KDV

KDV Dahil Fiyatı

530,64 TL

* 55,41 TL den başlayan taksitlerle!!

Stokta Yok

Haber Ver

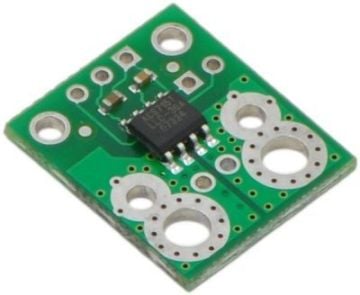

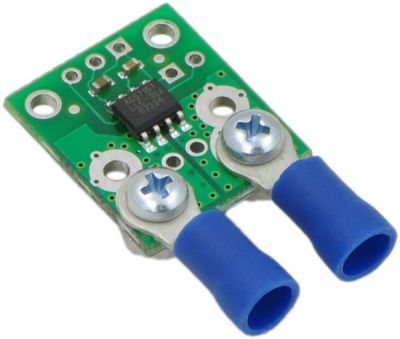

Bu kart Allegro'nun ±5A ACS714 manyetik etkiye bağlı lineer akım sensörüdür. Bu versiyon 5 ampere kadar iki yönlü akım girişine izin verir. Hata payı %1.5’un altında olmak üzere, 2.5V analog voltaj (185 mV/A) çıktısı verir.

-5'dan 5 A’a çift yönlü giriş akımı için tasarlanmıştır. (stabil sensör IC, aşırı akıma beş defaya kadar dayanabilir).
İletken yolda iç rezistansı tipik olarak 1.2 mΩ’dur ve PCB 2-oz bakırdandır. Bu yüzden kart üzerinde çok az güç kaybı olur.
Hall etkisi sensörü kullanmanın anlamı IC’nin akım hattını sensörün elektroniğinden elektriksel olarak izole edebilmesi (2.1 kV RMS’e kadar) ve böylece sensörün akım hattı üzerinde herhangi bir yere takılabilip elektriksel izolasyon gerektiren uygulamalarda kullanılabilmesidir.
Kart üzerindeki filtre olarak tanımlı pinler üzerine bir kapasitör ekleyerek 80 kHz bant genişliği isteğe bağlı olarak düşürülebilir.
Yüksek kesinlik ve güvenilirlik: tipik toplam çıkış hatası oda sıcaklığında ve fabrika ayarlarında 1.5%, çok stabil çıkış ofset voltajı, neredeyse sıfır manyetik histerezis.
IC sensör, aşırı akım durumuna beş sefere kadar dayanabilir.
Çalışma sıcaklık aralığı -40°C’den 150°C’ye kadardır.

Özellikler:

Akım hassasiyeti : 0.185V/A(Vcc=5V)
Minimum Çalışma Voltajı : 4.5V
Maksimum Çalışma Voltajı : 5.5V
Çalışma Akımı : 13mA
