ACS709 Akım Sensörü - -75 to +75A

491,40 TL + KDV

Kategori

Voltaj-Akım

Stok Kodu

CGMNX358

Fiyat

491,40 TL + KDV

KDV Dahil Fiyatı

589,68 TL

* 61,57 TL den başlayan taksitlerle!!

Stokta Yok

Haber Ver

Alegro'nun ± 75A manyetik etkiye bağlı lineer akım sensörüdür. 37.5A'e kadar iki yönlü akım girişini kabul eder. Çıkışta hata payı %2’nin altında olmak üzere, 3.3V analog voltaj (18.5 mV/A) ya da 5.5V (28 mV/A) çıktısı verir.

-37.5’dan 37.5 A’a ikiyönlü giriş akımı için tasarlanmıştır. -75’dan 75 A’a doğrusal ölçme skalasına sahiptir.
İletken yolda iç rezistansı tipik olarak 1.1 mΩ’dur ve PCB 2-oz bakırdandır. Bu yüzden kart üzerinde çok az güç kaybı olur.
Hall etkisi sensörü kullanmanın anlamı IC’nin akım hattını sensörün elektroniğinden elektriksel olarak izole edebilmesi (2.1 kV RMS’e kadar) ve böylece sensörün akım hattı üzerinde herhangi bir yere takılabilip elektriksel izolasyon gerektiren uygulamalarda kullanılabilmesidir.

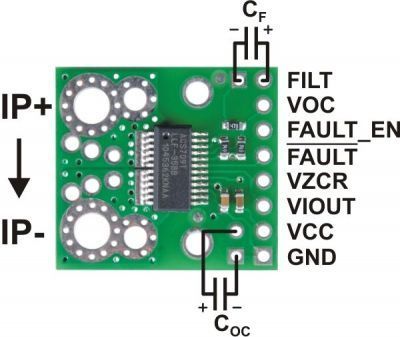

Kart üzerindeki filtre olarak tanımlı pinler (FILT) üzerine bir kapasitör ekleyerek 120 kHz bant genişliği isteğe bağlı olarak düşürülebilir.
Yüksek kesinlik ve güvenilirlik: tipik toplam çıkış hatası oda sıcaklığında ve fabrika ayarlarında 2%, çok stabil çıkış ofset voltajı, neredeyse sıfır manyetik histerezis.
Çalışma sıcaklık aralığı -40°C’den 150°C’ye kadardır.

Özellikler:

Akım hassasiyeti : 0.018V/A(Vcc=3.3V)
Minimum Çalışma Voltajı : 3V
Maksimum Çalışma Voltajı : 5.5V
Çalışma Akımı : 11mA
