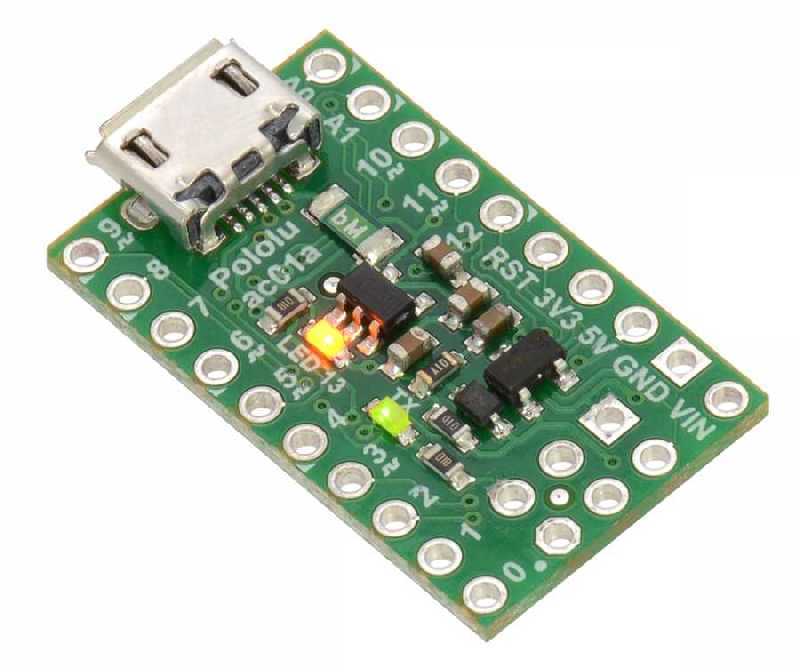

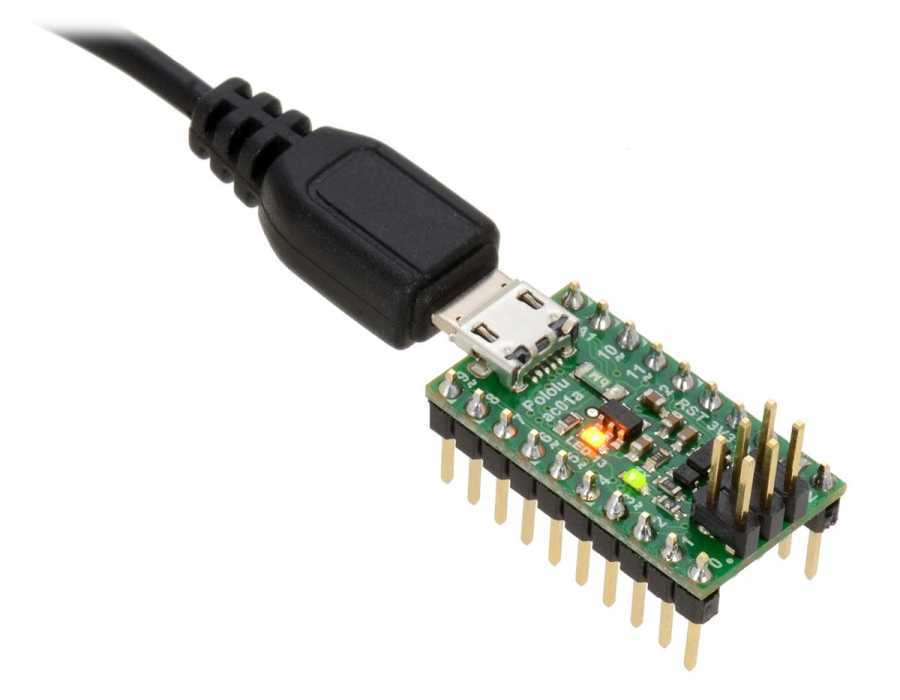

A-Star 32U4 Micro



Sadece 2.54 x 1.54 mm ölçülerine sahip board önceden yüklenmiş olan Arduino uyumlu bootloader ile Micro-USB arabirimi kolay ve kompakt bir tasarıma sahiptir. Üzerinde 7 PWM çıkışları ve 8 analog girişler veya 18 dijital giriş / çıkış bulunan küçük boyutlu programlanabilir bir modüldür.



• Boyutları: 2.54 x 1.54mm (2.66 x 1.54mm USB Micro-B konnektörü dahil)
• Programlanabilir 16 MHz Atmel AVR mikro ATmega32U4
• 32 KB flash (4KB bootloader tarafından kullanılan , varsayılan kullanıcı programı için kullanılabilir 28 KB )
• 2.5 KB SRAM
• 1 KB EEPROM
• Yerel tam hızlı USB (12 Mbps)
• Arduino uyumlu önceden yüklenmiş bootloader (Harici Programlayıcıya Gerek Duymaz)
• Küçük bir board üzerinde çok I / O hatları
• Board kenarlarında mevcut 15 genel amaçlı I / O pinleri
• ISS başlığında bulunan 3 ek I / O pinleri
• 7 pin konfigüre edilebilir donanımsal PWM çıkışları
• 8 pin analog giriş olarak konfigüre edilebilir
• 2 kullanıcı kontrol LED'leri
• USB güç veya harici VIN üzerinden 5,5 V-15V besleme verilebilir.
• VBUS kayanğı PTC sigorta
• VIN kaynağı üzerinde ters gerilim koruması
• Harici programcı ile kullanılmak üzere 6-pin ISS pinleri çıkartılmıştır.
