2.5 rpm motor: 220V 14W 60KTYZ AC senkron motor, 60 kg-cm tork

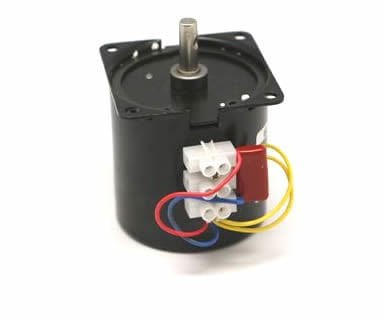

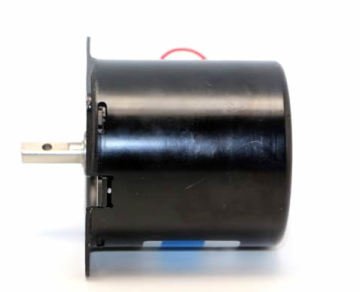

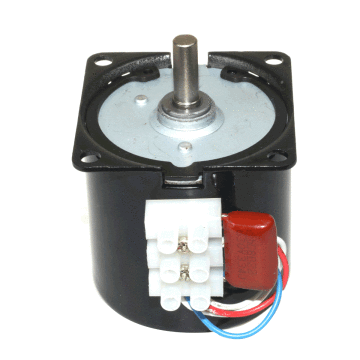

Bu 2.5 rpm motor, 220V şehir elektriğine doğrudan bağlanan, dişli kutulu bir AC senkron motordur. Dakikada 2,5 tur döner; yani bir tam turu 24 saniyede, çeyrek turu 6 saniyede tamamlar. 60 mm gövdeli 60KTYZ serisinin en yüksek torklu modellerinden biridir ve 60 kg-cm zorlanma torku sunar. Sürücü kartı gerektirmez, gövdesindeki kondansatör ve klemensle hazır gelir; bağlantıya göre iki yönde de çalışır. Kuluçka makinesi çevirme düzenleri, fırın ve ızgara çevirme mekanizmaları, döner sergi tablaları ve yavaş dönen motor gereken diğer düzenekler için uygundur.
Senkron motor neden sabit devirde döner?
Senkron motorun devri, yüke değil şebekenin frekansına bağlıdır. Türkiye'deki 50 Hz şebekede bu model, yük sınır değerin altında kaldığı sürece hep dakikada 2,5 tur döner; yük arttıkça yavaşlamaz. Yük motorun torkunu aşarsa motor yavaşlamak yerine durur ya da titreyerek zorlanır. Bu yüzden zamanlamanın önemli olduğu, her seferinde aynı açıyı dönmesi beklenen işlerde tercih edilir. Gövdeye bağlı kondansatör, motorun her çalıştırmada aynı yönde kalkmasını sağlar.
Teknik özellikler
| Devir | Dakikada 2,5 tur (50 Hz) |
| Tork | 60 kg-cm (zorlanma torku) |
| Güç | 14 W |
| Besleme | 220-240 V AC, 50 Hz (şehir elektriği) |
| Seri | 60KTYZ, kalıcı mıknatıslı senkron motor |
| Kondansatör | 0,33 µF, 630 V (motorun üzerinde bağlı) |
| Bağlantı | 3'lü vidalı klemens |
| Dönüş yönü | İki yönlü (bağlantıyla seçilir) |
| Gövde çapı | 60 mm |
| Toplam uzunluk | 87 mm |
| Mil | 7 mm çap, D kesitli, 24 mm boy |
| Ağırlık | 513 g |
60 kg-cm tork ne kadar yük taşır?
Tork, milden uzaklaştıkça bölünür. 60 kg-cm, milin 1 cm uzağında 60 kg'lık, 10 cm uzağında 6 kg'lık, 20 cm uzağında 3 kg'lık bir kuvvete karşılık gelir. Kuluçka makinesindeki viyol rafı ya da döner bir tabla tasarlarken yükün ağırlık merkezini mile mümkün olduğunca yakın ve dengeli yerleştirin. Mil eksenine dengeli dağılmış bir yük, aynı ağırlıktaki tek taraflı yükten çok daha az tork ister.
Değerler zorlanma (sınır) torkuna göredir. Motoru sürekli bu sınırda çalıştırmayın.
Doğru devri seçmek: 60KTYZ serisi
Aynı gövdede farklı dişli oranlarıyla birçok devir seçeneği var. Devir düştükçe tork artar:
| Devir | Tork |
| 1 rpm | 67 kg-cm |
| 2,5 rpm (bu ürün) | 60 kg-cm |
| 5 rpm | 40 kg-cm |
| 15 rpm | 18 kg-cm |
| 20 rpm | 16 kg-cm |
| 50 rpm | 7 kg-cm |
| 60 rpm | 5 kg-cm |
Yük hafifse ve yer dar ise 49 mm çaplı, 4 W'lık 220V 2,5 rpm AC senkron motor aynı devri 12 kg-cm torkla, çok daha küçük bir gövdede verir.
Bağlantı ve güvenlik
- Motor 220V şebekeyle çalışır. Bağlantıyı yalnız elektrik kesikken yapın, klemensin açıkta kalmamasını sağlayın.
- Klemensteki üç uçtan biri ortak uçtur ve nötre bağlanır. Faz, diğer iki uçtan birine verildiğinde motor bir yönde, ötekine verildiğinde ters yönde döner. Kondansatör bu iki uç arasında bağlı gelir, sökmeyin.
- Yönü motor tamamen durduktan sonra değiştirin.
- Motoru sıkışmış ya da kilitlenmiş hâlde uzun süre enerjili bırakmayın; aşırı zorlanma sargıya ve dişlilere zarar verebilir.
Bağlantı sırasından emin değilseniz motoru bağlamadan önce bize sorun.
Kutu içeriği
- 1 adet 220V 2.5 rpm 60KTYZ AC senkron motor (kondansatör ve klemens bağlı)
Kimler için uygun?
Kuluçka makinesi üreten ya da onaran kullanıcılar, döner vitrin ve sergi tablası yapanlar, fırın ve ızgara çevirme düzeneği kuranlar ve makinesinde yavaş, sabit devirli bir hareket isteyen atölyeler için uygundur. Diğer gerilim ve devirdeki modeller için küçük AC motorlar kategorisine bakabilirsiniz.
Sık sorulan sorular
Devrini değiştirebilir ya da dimmer ile yavaşlatabilir miyim?
Hayır. Senkron motorun devri şebeke frekansına bağlıdır; voltajı düşürmek devri değiştirmez, yalnız torku azaltır ve motorun durmasına yol açabilir. Farklı bir devir gerekiyorsa serideki başka bir modeli seçin.
60 Hz şebekede kaç devir döner?
Devir frekansla orantılı olduğu için 60 Hz şebekede yaklaşık 3 rpm döner. Türkiye'de şebeke 50 Hz'tir ve motor 2,5 rpm döner.
12V ya da 24V ile çalışır mı?
Hayır. Bu motor yalnız 220-240 V AC şebeke gerilimiyle çalışır; düşük voltajlı DC beslemede dönmez.
Kuluçka makinesinde viyol çevirmek için uygun mu?
Evet, yavaş ve torklu yapısı nedeniyle kuluçka makinesi çevirme düzenlerinde kullanılır. 2,5 rpm'de çeyrek tur 6 saniye sürer. Çevirme aralığı ve süresi motor tarafından değil, makinedeki zaman rölesi ya da kontrol kartı tarafından belirlenir.
Motor iki yönde de dönüyor mu?
Evet. Faz kablosunu klemensteki yön uçlarından hangisine verdiğinize göre saat yönünde ya da tersine döner. Yön değiştirmek için bir anahtar kullanacaksanız motor dururken değiştirin.
