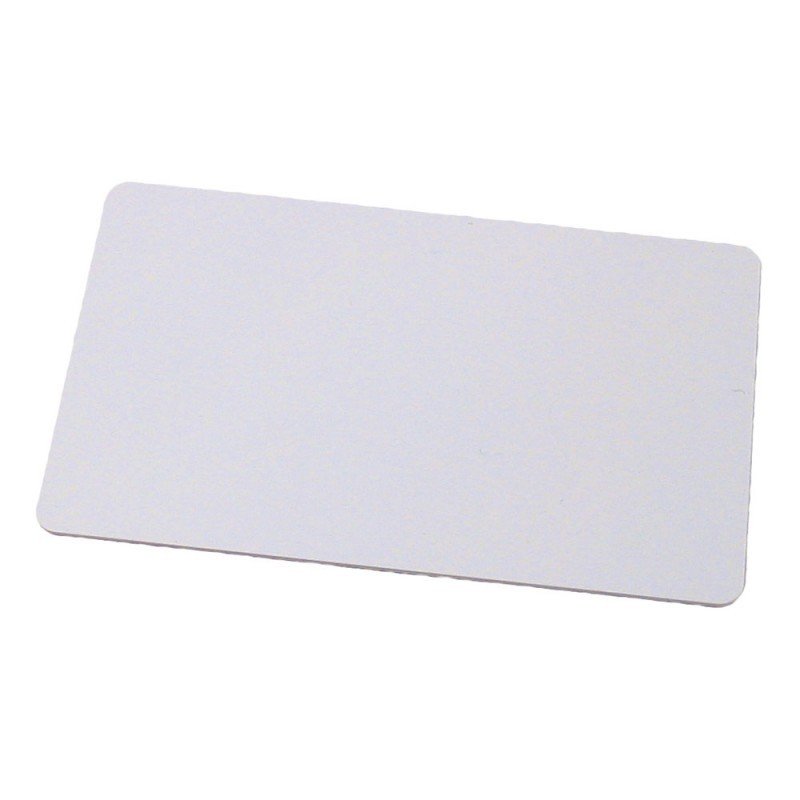

13,56 MHz MIFARE kart: RFID okuyucu projeleri için boş 1K kart
Bu MIFARE kart, 13,56 MHz frekansında çalışan, ISO/IEC 14443 Type A uyumlu, 1K belleğe sahip pilsiz bir RFID karttır. Kart okuyucuya yaklaştırıldığında enerjisini okuyucunun alanından alır. Arduino ve Raspberry Pi ile yapılan kapı kilidi, yoklama, personel girişi ve kart okutmalı sayaç gibi projelerde kullanılır. Kartın okuyucuyla okunan bir kimlik numarası (UID) vardır ve 1 KB belleğine kendi verinizi yazabilirsiniz.
Öne çıkan özellikler
- Yaygın okuyucularla çalışır: RC522, PN532 ve PN512 tabanlı 13,56 MHz modüller MIFARE Classic 1K kartı okur ve yazar.
- Okunup yazılabilir bellek: 1.024 bayt, 16 sektör ve her sektörde 16 baytlık 4 blok olarak düzenlenir. Kullanıcı verisi için 47 blok (752 bayt) kalır.
- Sektör başına iki anahtar: Her sektör Key A ve Key B ile ayrı ayrı korunur; yeni kartta iki anahtar da FF FF FF FF FF FF'dir.
Teknik özellikler
| Kart tipi | MIFARE Classic 1K (S50) |
| Frekans | 13,56 MHz |
| Standart | ISO/IEC 14443 Type A |
| Bellek | 1 KB: 16 sektör x 4 blok x 16 bayt |
| Veri hızı | 106 kbit/s |
| Okuma mesafesi | En fazla 100 mm; okuyucunun anten yapısına bağlıdır |

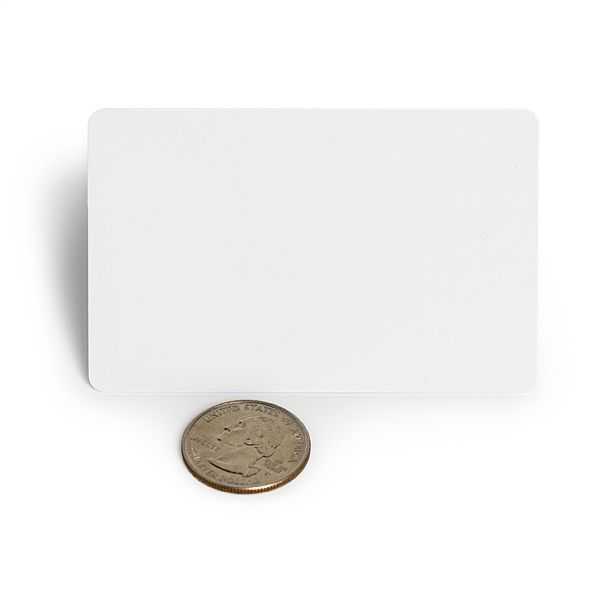

| Boyut | 54 x 85,5 x 0,8 mm (kredi kartı boyutu) |
| Pil | Yok, enerjiyi okuyucudan alır |
MIFARE Classic 1K bellek yapısı ve komutları: NXP veri sayfasını indir (PDF, İngilizce)
Arduino ile kartın UID'sini okuma
RC522 modülü ve MFRC522 kütüphanesiyle kart okutulduğunda UID ve kart tipi seri monitöre yazılır. Örnekte modülün SDA (SS) ucu D10'a, RST ucu D9'a bağlıdır.
#include "SPI.h"
#include "MFRC522.h"
MFRC522 rfid(10, 9);
void setup() {
Serial.begin(9600);
SPI.begin();
rfid.PCD_Init();
}
void loop() {
if (!rfid.PICC_IsNewCardPresent() || !rfid.PICC_ReadCardSerial()) return;
rfid.PICC_DumpDetailsToSerial(&(rfid.uid));
rfid.PICC_HaltA();
}
Uyumlu ürünler
- RC522 okuyucu, kart, anahtarlık ve LCD ekranla hazır set: Arduino UNO RFID Kit Seti
- Raspberry Pi için PN512 tabanlı Raspberry Pi NFC Modül
- Logo veya isim basılı kart için Baskılı Plastik RFID NFC Kart; diğer okuyucu ve kartlar RF modül ve RFID kartlar kategorisinde
Sık sorulan sorular
Kartın üzerinde numara yazıyor mu?
Hayır, kartın üzerinde basılı numara yoktur. Kartın kimlik numarası (UID) çipte kayıtlıdır ve okuyucuyla okunur. Kartlara isim ya da logo bastırmak isterseniz Baskılı Plastik RFID NFC Kart sayfasına bakabilirsiniz.
125 kHz RFID okuyucu veya kopyalayıcıyla çalışır mı?
Hayır. Bu kart 13,56 MHz'dir; 125 kHz okuyucular, EM4100 kartlar ve 125 kHz kopyalayıcılar bu kartı görmez. Okuyucu ile kartın frekansı aynı olmalıdır.
Telefonla okunur mu?
MIFARE Classic, NFC Forum standardının dışında özel bir protokol kullanır. Kartı okuyabilmek telefonun NFC yongasına bağlıdır; bazı telefonlar kartı görür ama içeriğini okuyamaz. Telefonunuzu NXP TagInfo uygulamasıyla deneyebilirsiniz.
Okuma mesafesi neden 100 mm'den kısa?
100 mm üst sınırdır ve büyük antenli okuyucularda elde edilir. RC522 gibi küçük antenli modüllerde kart birkaç santimetre yakına getirilmelidir.
Sektöre yazarken kart kilitlendi, neden?
Her sektörün son bloğu (trailer) anahtarları ve erişim bitlerini tutar. Bu bloğa hatalı erişim biti ya da kaydı tutulmayan bir anahtar yazılırsa sektör kalıcı olarak erişilemez hâle gelebilir. Denemeleri veri bloklarında yapın, trailer'ı değiştirmeden önce yeni anahtarı not edin.
Ödeme veya yüksek güvenlikli giriş sistemi için uygun mu?
Önerilmez. MIFARE Classic'in şifrelemesi (Crypto1) bugün zayıf kabul edilir ve UID tek başına kopyalanabilir bir bilgidir. Okul projesi, hobi kilidi ve yoklama için uygundur.
