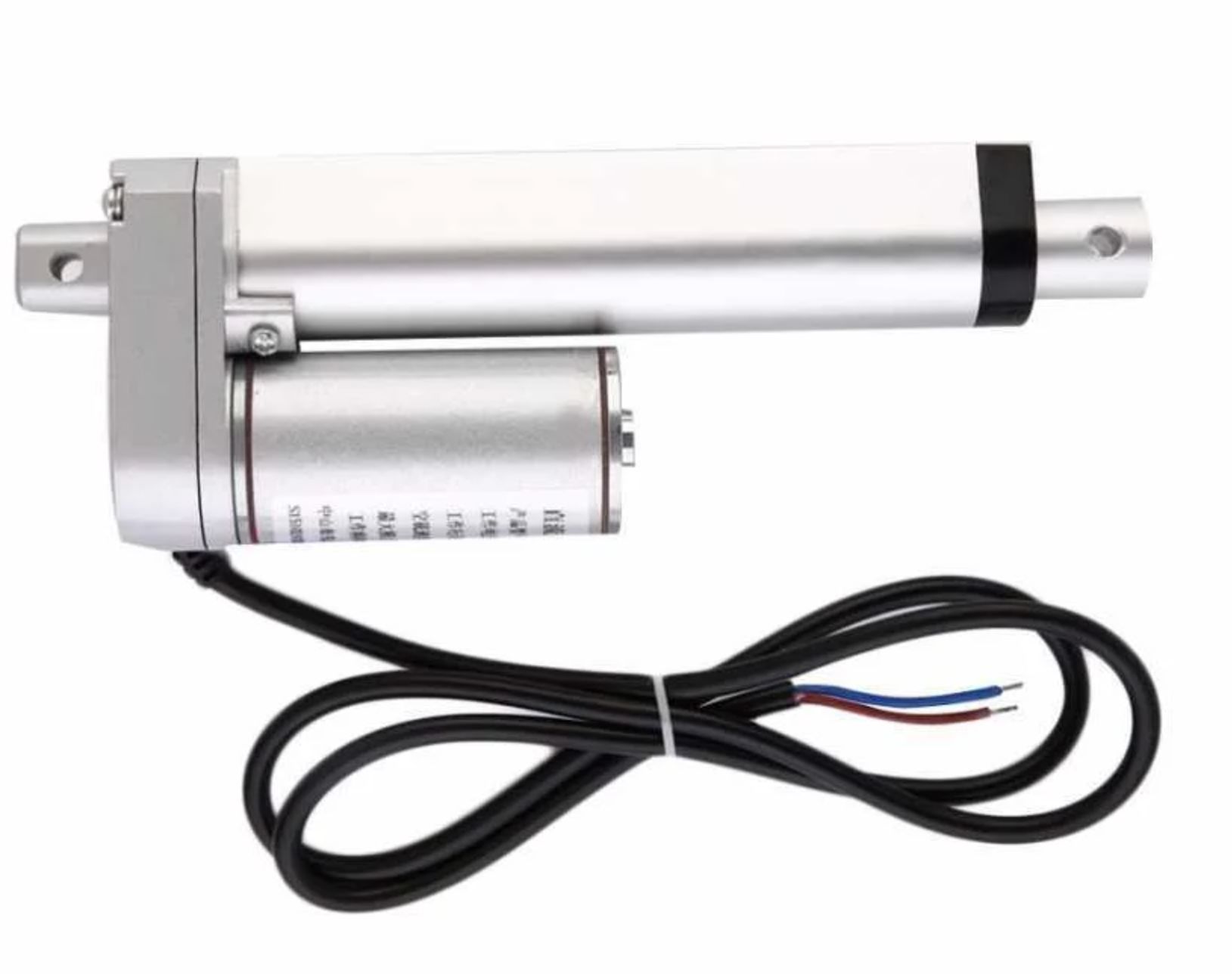

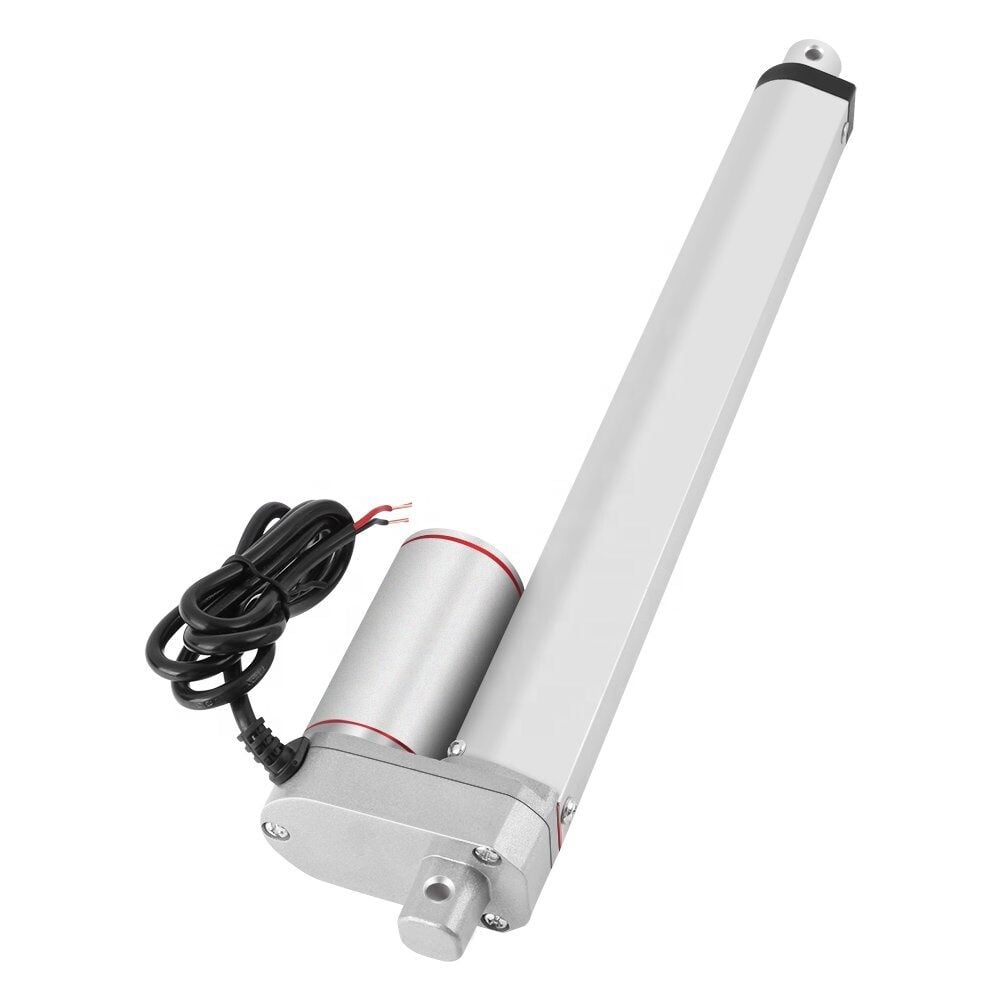

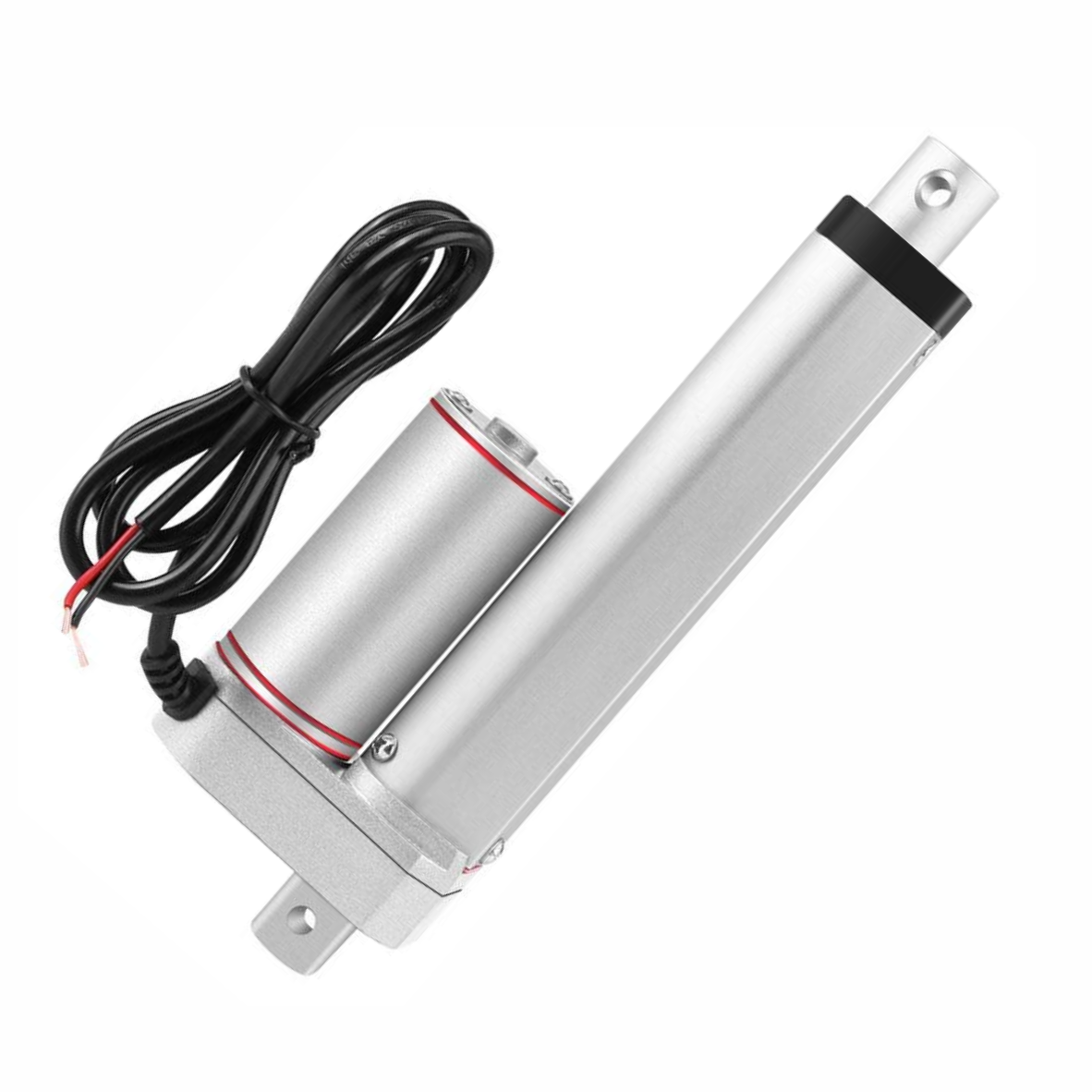

12V lineer aktüatör: 200 mm strok, 500N itme ve çekme
Bu 12V lineer aktüatör, içindeki DC motorun dönme hareketini dişli ve vidalı mil üzerinden doğrusal harekete çevirir; mil 200 mm ileri çıkar ve geri çekilir. 500N itme ve çekme kuvveti ile saniyede 20 mm hızla hareket eder, tam strokunu yaklaşık 10 saniyede tamamlar. Elektrikli piston olarak da bilinen bu ürün, otomatik kapak ve çekmece, havalandırma klapesi, kaldırma platformu, güneş paneli takip sistemi ve robotik mekanizmalarda kullanılır. Gövdedeki dahili limit switch'ler mil tamamen açıldığında ya da kapandığında motoru kendiliğinden durdurur.
Öne çıkan özellikler
- 500N kuvvet: Yaklaşık 50 kg kuvvetle iter ve çeker; kapak, panel ve hafif platformları hareket ettirmeye yeter.
- Dahili limit switch: Strokun iki ucunda motor kendiliğinden durur. Mil uç noktaya gelince ek sensör ya da kontrol devresi gerekmeden mekanizma zorlanmaz.
- Basit kontrol: İki kablosu vardır. 12V verince bir yönde hareket eder, kutupları ters çevirince geri gelir; güç kesilince hareket durur.
- Kompakt gövde: Motor gövdeye paralel yerleşmiştir; kapalı boyu 32 cm'dir ve dar alanlara sığar.
- Kolay montaj: Gövdenin arka ucunda ve milin ön ucunda montaj delikleri vardır; iki ucu menteşeli bağlantıyla mekanizmaya takılır.
Teknik özellikler
| Çalışma gerilimi | 12V DC |
| İtme / çekme kuvveti | 500N (yaklaşık 50 kg kuvvet) |

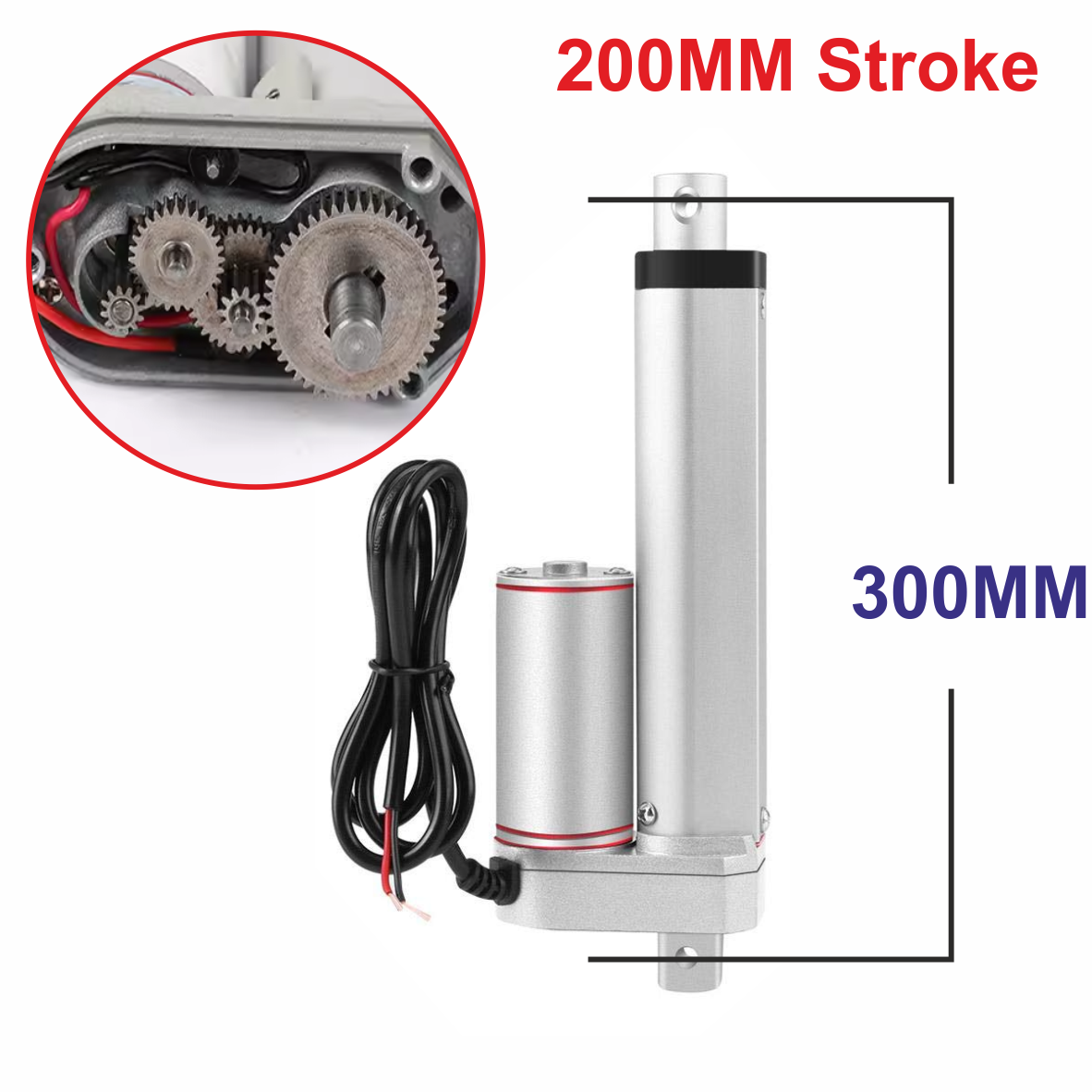

| Strok (hareket mesafesi) | 200 mm |
| Hareket hızı | 20 mm/s (tam strok yaklaşık 10 saniye) |
| Görev döngüsü | %10 |
| Limit switch | Dahili, tam açık ve tam kapalı konumda motoru durdurur |
| Kapalı boy | 32 cm |

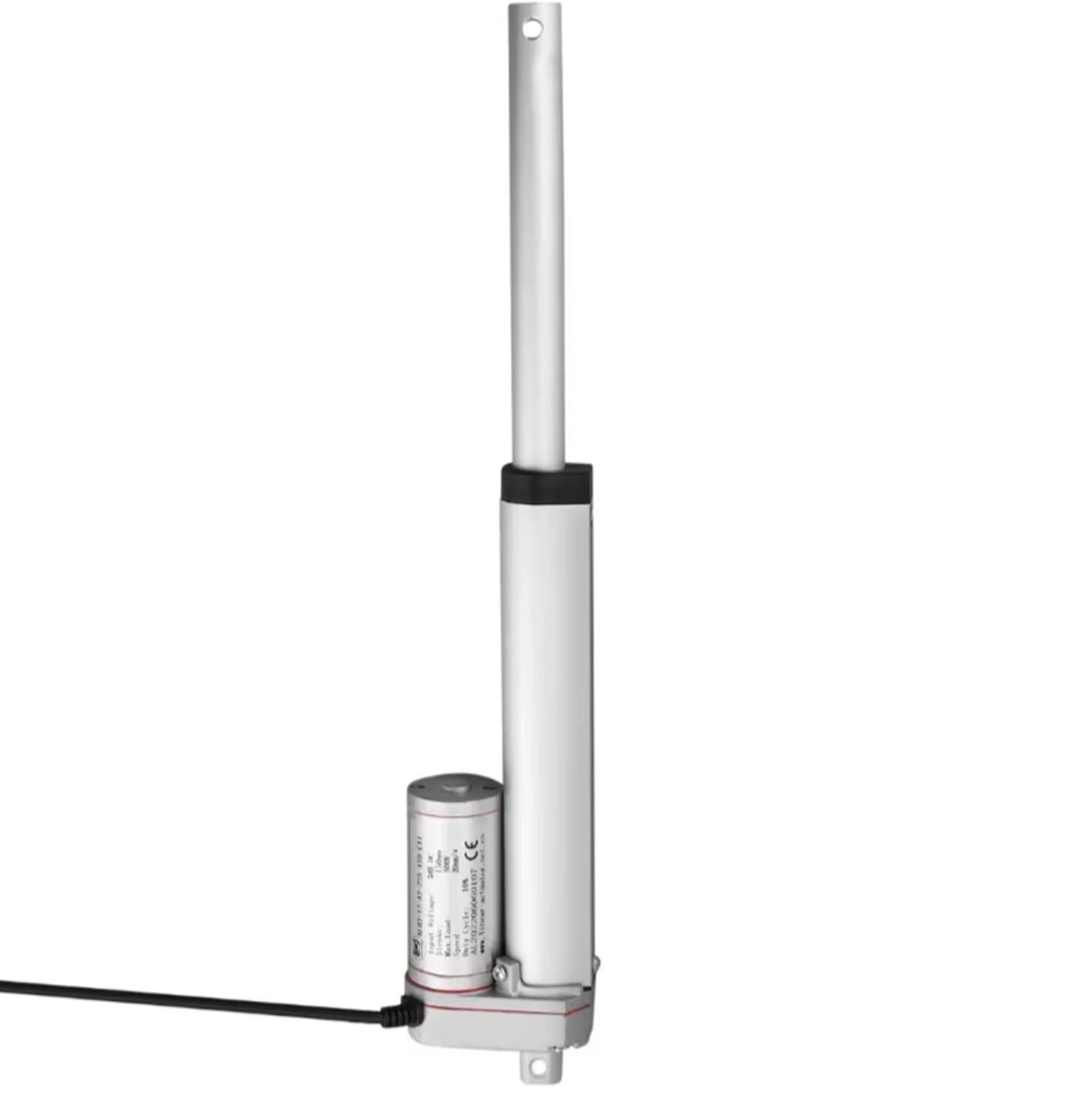

| Tam açık boy | 52 cm |
| Gövde kesiti | 8 x 4 cm |
| Bağlantı | 2 telli kablo |
Görev döngüsü %10, aktüatörün aralıklı çalışmaya göre tasarlandığını gösterir: örneğin 1 dakika çalıştıysa yaklaşık 9 dakika dinlenmelidir. Sürekli ileri geri çalıştırmak motoru ısıtır.
Yön değiştirme ve bağlantı şeması
Lineer aktüatörün yönü, iki kablosuna giden 12V'un kutbu çevrilerek değiştirilir. Elle kontrol için 6 bacaklı çift kutuplu ve ortası kapalı (ON-OFF-ON) bir anahtar kullanılır: aktüatör orta bacaklara, 12V üst sıraya bağlanır, alt sıra üst sıraya çapraz köprülenir. Kol bir yana itilince mil açılır, öbür yana itilince kapanır, ortada durur. Arduino ile otomatik kontrol için aktüatörü doğrudan karta değil, bir motor sürücü üzerinden bağlayın; BTS7960 20A motor sürücü kartı hem yönü hem hızı PWM ile ayarlar.
Arduino kullanmadan hem yön hem hız ayarı isteyenler için DC 10A 9-60V hız ve yön kontrollü motor sürücü, DC motorlar ve lineer aktüatörler için hazırlanmış alüminyum kasalı bir sürücüdür. Röleyle çalışan otomasyon projelerinde iki röleli 2'li 12V röle kartı ile de yön değiştirilebilir.
Nasıl çalışır?

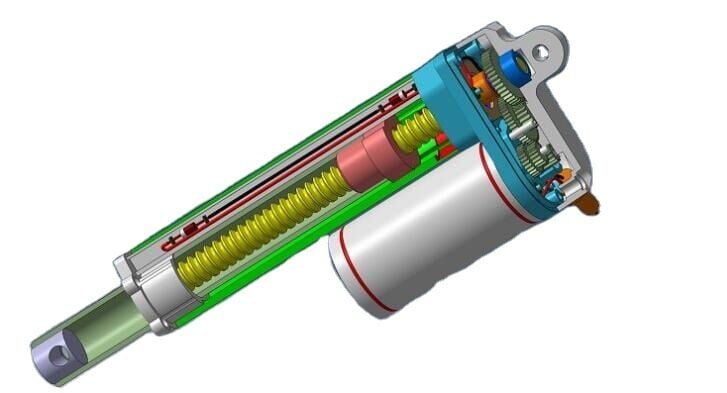

Aktüatörün içindeki 12V DC motor, dişli kutusu üzerinden vidalı mili döndürür. Mil döndükçe somuna bağlı iç boru ileri ya da geri hareket eder; güç kesilince hareket durur.
Kutu içeriği
- 1 adet 12V DC 200 mm lineer aktüatör
Farklı strok ve gerilimler
- Daha kısa hareket için 12V DC 150 mm lineer aktüatör
- 24V sistemler ve daha uzun strok için 24V DC 300 mm lineer aktüatör
- Tüm modeller lineer motor kategorisinde
Dikkat
- Aktüatörün kablolarını Arduino ya da başka bir kontrol kartının pinine doğrudan bağlamayın; motor akımı yalnız anahtar, röle ya da motor sürücü üzerinden geçmelidir.
- Yön değiştirmeden önce mili durdurun.
- Yükü milin eksenine dik yönde bindirmeyin; yan kuvvet mili ve vidayı zorlar. İki ucu menteşeli bağlantıyla monte edin.
- 500N değerini aşan yük bağlamayın; aşırı yük motoru ve dişlileri zorlar.
Sık sorulan sorular
Lineer aktüatörün yönünü nasıl değiştiririm?
İki kablosuna giden gerilimin kutbunu ters çevirerek. Elle kontrolde 6 bacaklı çift kutuplu (DPDT, ON-OFF-ON) anahtar, otomatik kontrolde motor sürücü ya da iki röle kullanılır. Bağlantı şeması yukarıda.
Limit switch varken ayrıca sensör gerekir mi?
Tam açık ve tam kapalı uçlarda gerekmez; dahili limit switch motoru keser. Mili strokun ortasında belirli bir noktada durdurmak istiyorsanız harici bir sensör ya da süreye göre durduran bir kontrol gerekir.
Hızını ayarlayabilir miyim?
Evet. BTS7960 gibi PWM destekli bir motor sürücü ya da hız ve yön kontrollü bir sürücüyle hızı düşürebilirsiniz.
Akü ya da adaptörle çalışır mı?
12V akü ya da 12V DC güç kaynağıyla çalışır. Kaynağın akımı, aktüatörün yük altındaki çekişini karşılayacak kadar yüksek olmalıdır; zayıf adaptörde aktüatör yükü kaldırırken yavaşlar ya da durur.
Ne kadar süre aralıksız çalışabilir?
Görev döngüsü %10'dur; aralıklı çalışmaya göre tasarlanmıştır. Örneğin 1 dakika çalıştıktan sonra yaklaşık 9 dakika dinlendirilmelidir.
